Python里绘图一般都是matplotlib，有时候为了达到更好的效果或更方便绘图，会配合试用seaborn，其实际是对matplotlib的再一次封装。

一、通过折线图总结基本绘图参数设置

1、基本样式设置

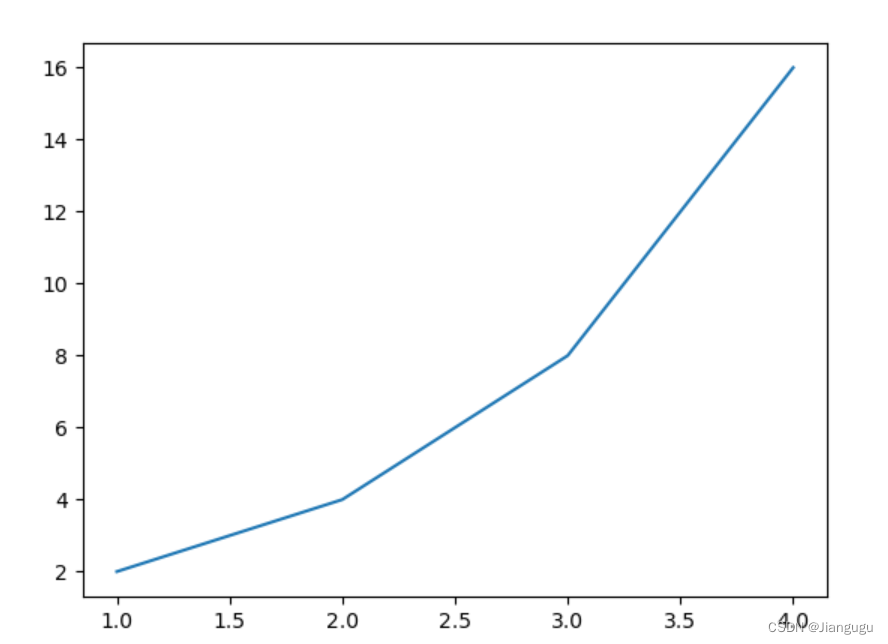

以一个简单的折线图为例

import matplotlib.pyplot as plt # 如果不指定x，默认从0开始的自然数序列 x = [1, 2, 3, 4] y = [2, 4, 8, 16] plt.plot(x, y) plt.show()

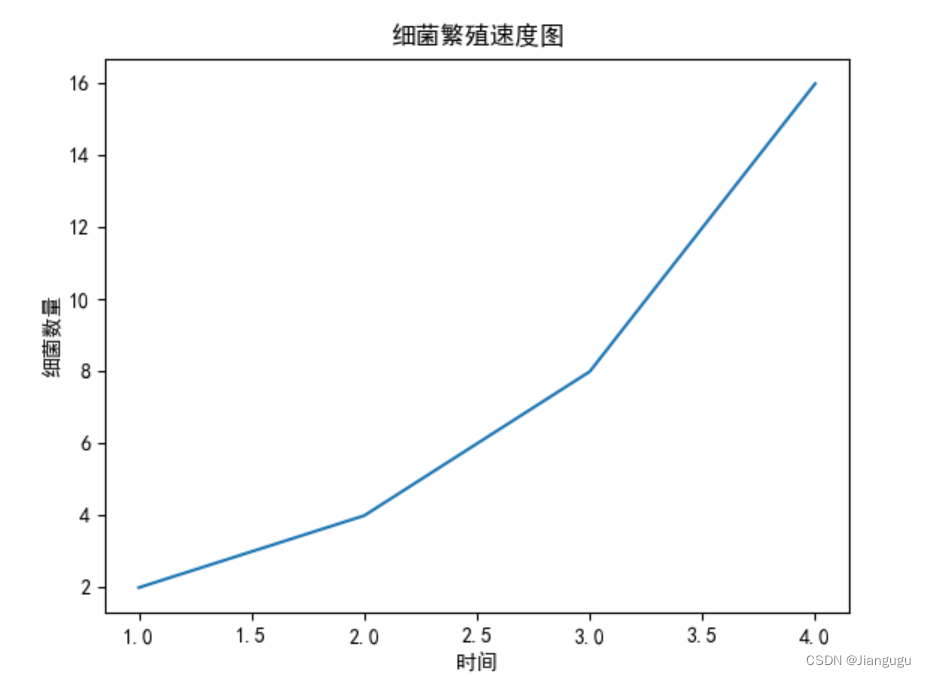

  从开发者角度讲，很多时候画出这个趋势图就以足够。但如果要对外提供图片素材，上图显然很不友好。因此，我们需要增加坐标含义、标题等说明性文本。（注意中文不能直接显示，需要设置字体，完整代码如下）

# 解决中文乱码问题 plt.rcParams['font.sans-serif'] = ['SimHei'] plt.xlabel('时间') plt.ylabel('细菌数量') plt.title('细菌繁殖速度图') plt.plot(x, y) plt.show()

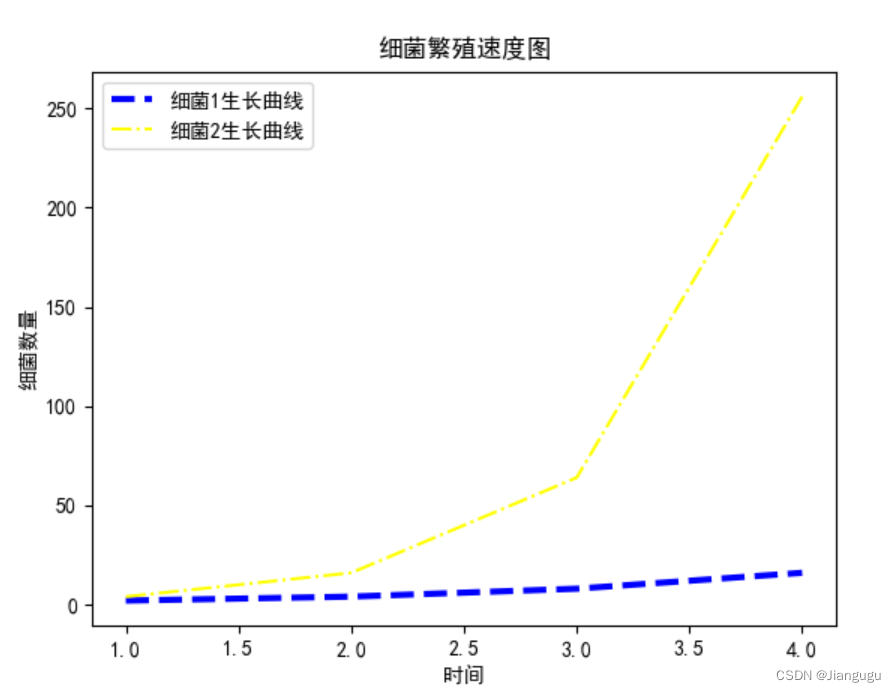

 如果我们要在一张图里绘制多个对象，往往还需要设置图例含义、线条颜色、类型、粗细等

x = [1, 2, 3, 4] y = [2, 4, 8, 16] y2 = [4, 16, 64, 256] plt.rcParams['font.sans-serif'] = ['SimHei'] plt.xlabel('时间') plt.ylabel('细菌数量') plt.title('细菌繁殖速度图') plt.plot(x, y, '--', label='细菌1生长曲线', color='blue', linewidth=3.0) plt.plot(x, y2, '-.', label='细菌2生长曲线', color='yellow') plt.legend() plt.show()

 和折线图类似，其他图形的绘制也基本都有上述参数可以设置。不同的地方，将在下面展示

2、其他样式设置

（1）负数前的负号乱码问题

plt.rcParams['axes.unicode_minus'] = False

（2）画辅助网格线

# 设置网格线样式和透明度 plt.grid(ls="--", alpha=0.5)

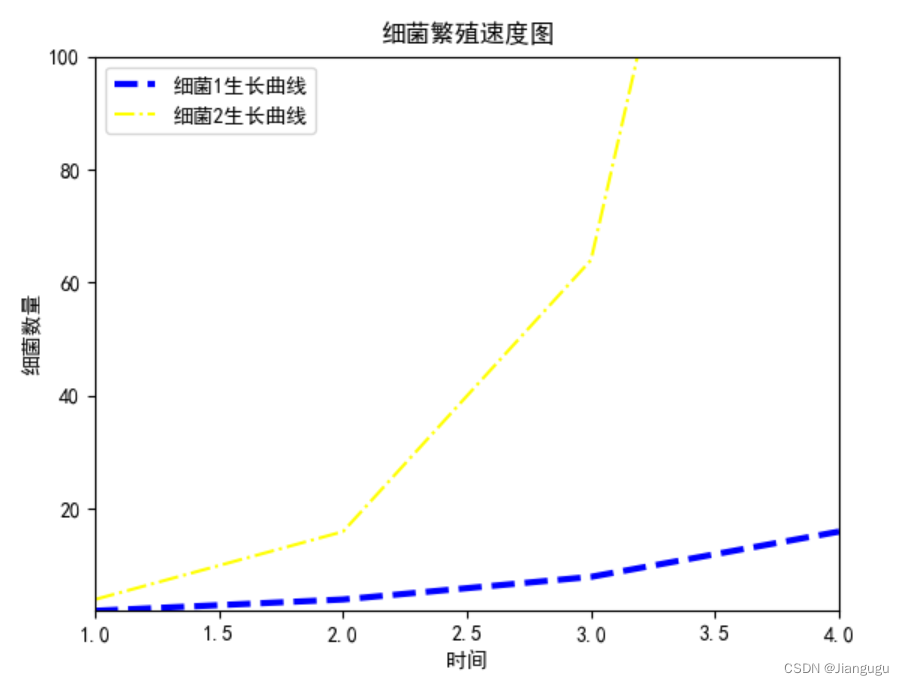

 （3）设置显示范围

# 设置x,y显示范围[x_min, x_max, y_min, y_max] plt.axis([1, 4, 2, 100])

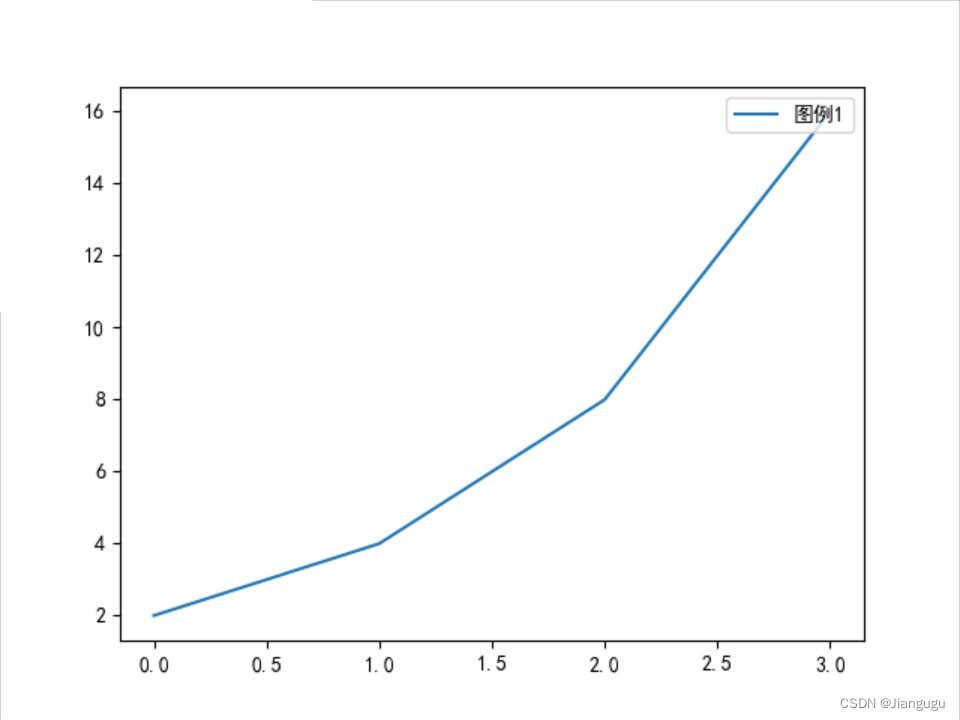

（4）设置图例名称位置

y = [2, 4, 8, 16] plt.plot(y, label='图例1') # 指定位置 plt.legend(loc='upper right') plt.show()

 可选参数如下

 （5）设置画布大小

我们所有的绘制都是在画布上的。实际上，上述代码使用的是默认画布大小。如果我们想指定画布大小，应该在绘制一开始指定参数

plt.figure(figsize=(12, 8))

（6）清空画布

有时候我们可能并不希望将多个对象都画在一张图里，就需要每次在绘制新图前清空画布

plt.clf()

（7）保存图片

plt.savefig('xxx.png')

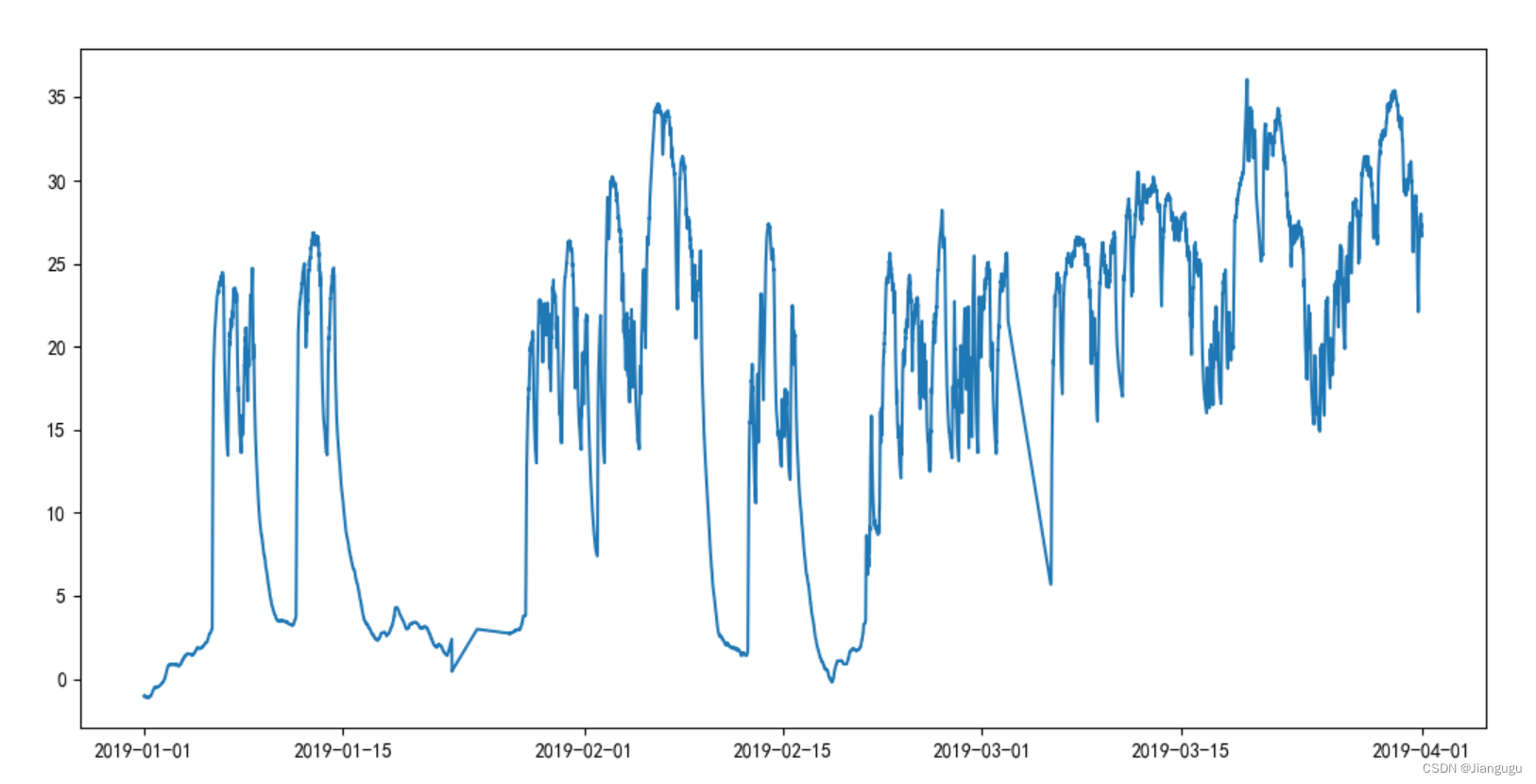

（8）时序数据绘制

时序数据绘制的重点在于时间格式标准化，可以调用datetime、time等模块相应方法。具体可参考

 Python时间模块（datetime）_Jiangugu的博客-CSDN博客

这里以更常见的表格读取场景为例

df = pd.read_excel('data.xlsx', parse_dates=['时间'], index_col='时间') plt.plot(df.index, df['A']) plt.show()

3、多图绘制

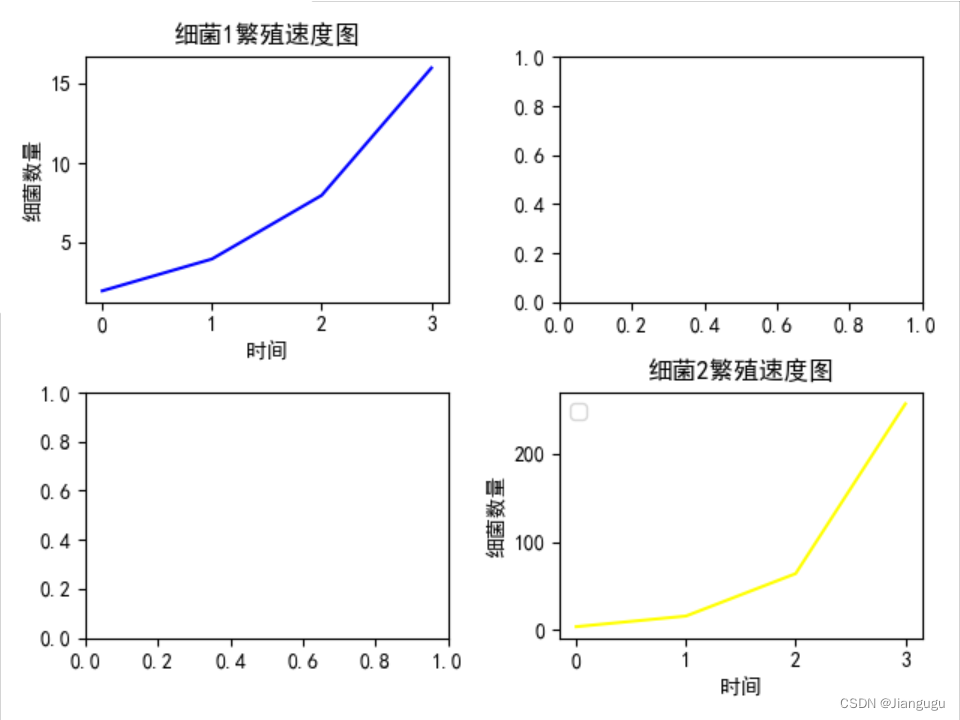

（1）标准的写法如下

# 创建一个2行2列共4个子图位置的画布，ax为数组，内容是子图对象 fig, ax = plt.subplots(2, 2) # fig是画布，设置子图间距，防止重叠 fig.set_tight_layout(0.9) sub1 = ax[0][0] sub1.plot(y, color='blue') sub1.set_xlabel('时间') sub1.set_ylabel('细菌数量') sub1.set_title('细菌1繁殖速度图') sub2 = ax[1][1] sub2.plot(y2, color='yellow') sub2.set_xlabel('时间') sub2.set_ylabel('细菌数量') sub2.set_title('细菌2繁殖速度图') plt.legend() plt.show()

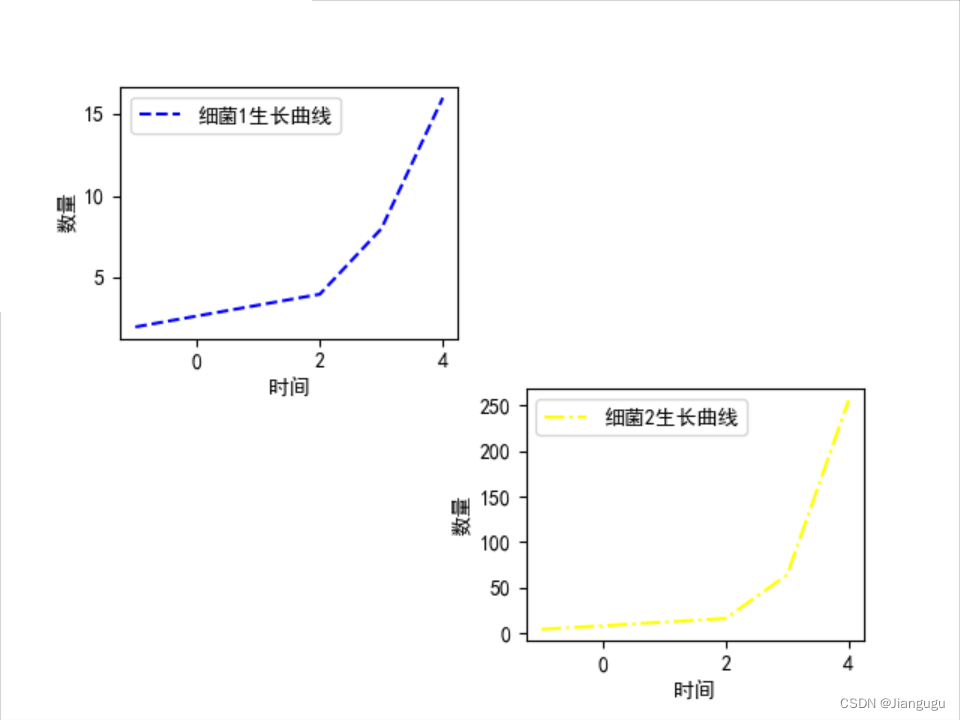

 （2）其他快捷绘制方式

plt.tight_layout(pad=0.8) # 2*2子图，绘制第1个 plt.subplot(2, 2, 1) plt.plot(x, y, '--', label='细菌1生长曲线', color='blue') plt.xlabel('时间') plt.ylabel('数量') plt.legend() # 绘制第4个 plt.subplot(2, 2, 4) plt.plot(x, y2, '-.', label='细菌2生长曲线', color='yellow') plt.xlabel('时间') plt.ylabel('数量') plt.legend()

 还可以通过如下方式绘制子图，方法和上面差别不大

fig = plt.figure() sub1 = fig.add_subplot(2, 2, 1) sub1.plot(y)

二、其他图形绘制

1、散点图

# 散点是二维的，必须指定x,y;后面参数分别指定颜色、形状、透明度、图例名、点大小 plt.scatter(x, y, c='b', marker='.', alpha=0.6, label='系列1', linewidths=3) plt.scatter(x, y2, c='y', marker='*', alpha=0.9, label='系列2', linewidths=3) plt.legend() plt.show()

2、柱形图

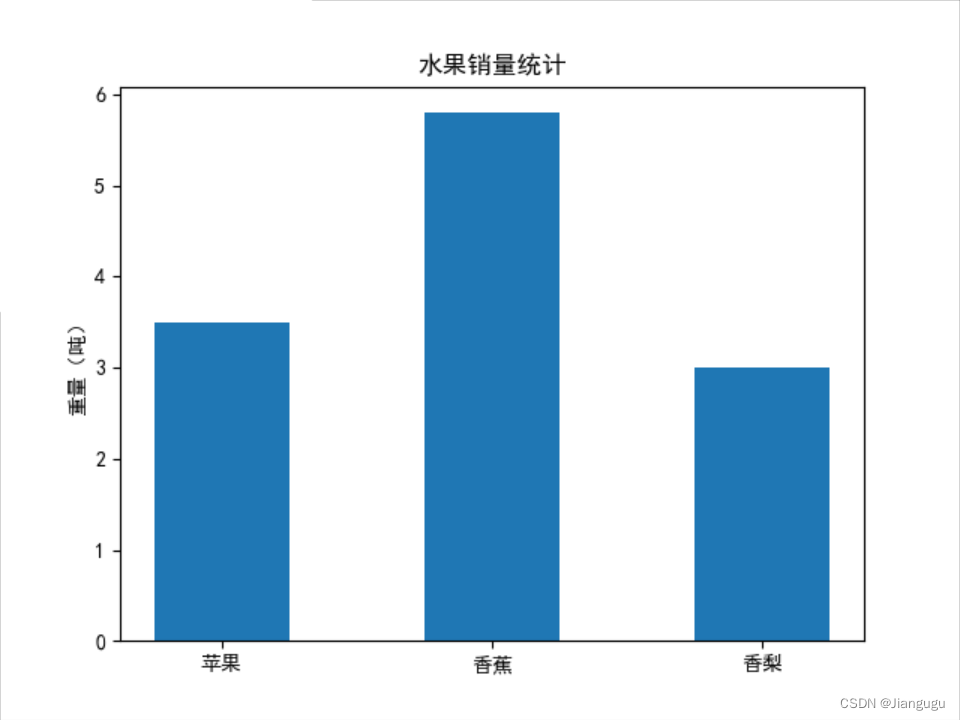

（1）基本绘制

x = ['苹果', '香蕉', '香梨'] y1 = [3.5, 5.8, 3] plt.title('水果销量统计') plt.bar(x, y1, width=0.5, align='center') plt.ylabel('重量（吨）') plt.show()

（2）指定颜色

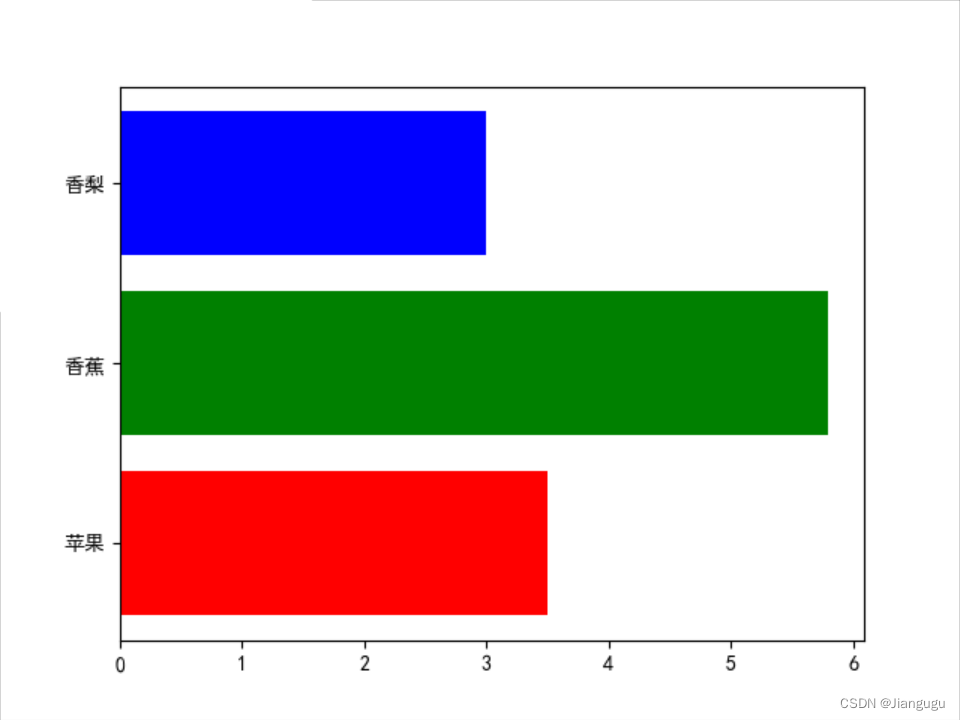

 给每个柱子不同颜色，方法1是通过代表颜色的字符串一一指定

# 三个柱子分别指定颜色为红、绿、蓝 plt.barh(x, y1, align='center', color='rgb')

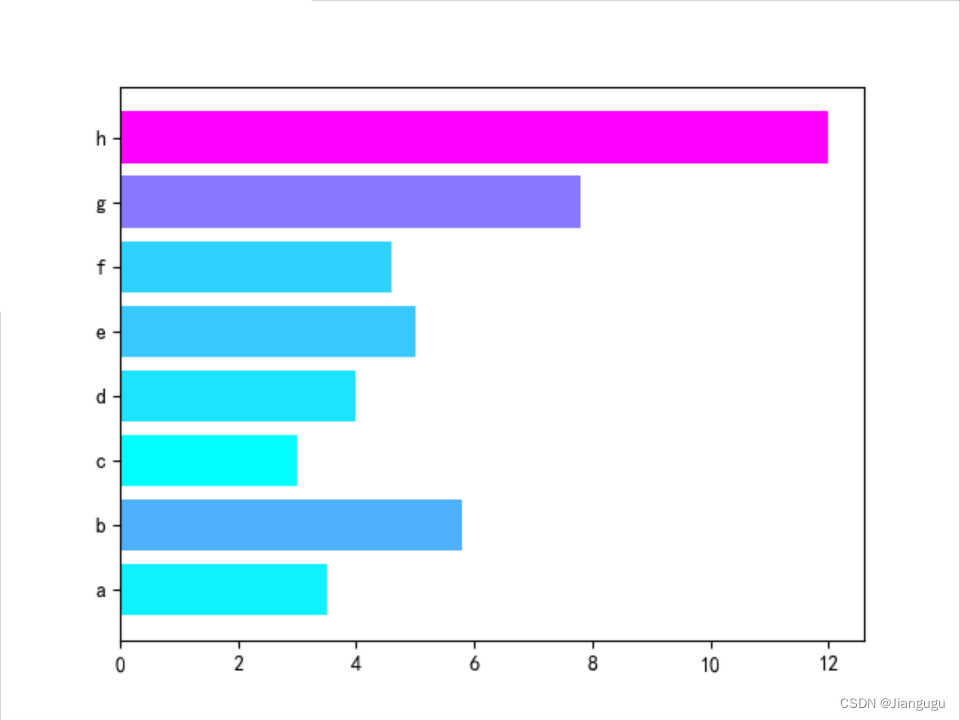

 当柱子数目较多或提前未知时，可以通过colormap

import matplotlib.pyplot as plt import numpy as np from matplotlib import cm as cmp def my_norm(lst): mx = np.max(lst) mi = np.min(lst) return list(map(lambda x: (x-mi)/(mx - mi), lst)) x = list('abcdefgh') y1 = [3.5, 5.8, 3, 4, 5, 4.6, 7.8, 12] norm_values = my_norm(y1) # 选择一个色系，具体可选参数请看官网文档 map_vir = cmp.get_cmap(name='cool') # 不同y值映射到色系上不同颜色，一般为了更好显示效果，会对y值做一定处理(如归一化）再去映射 colors = map_vir(norm_values) plt.barh(x, y1, color=colors) plt.show()

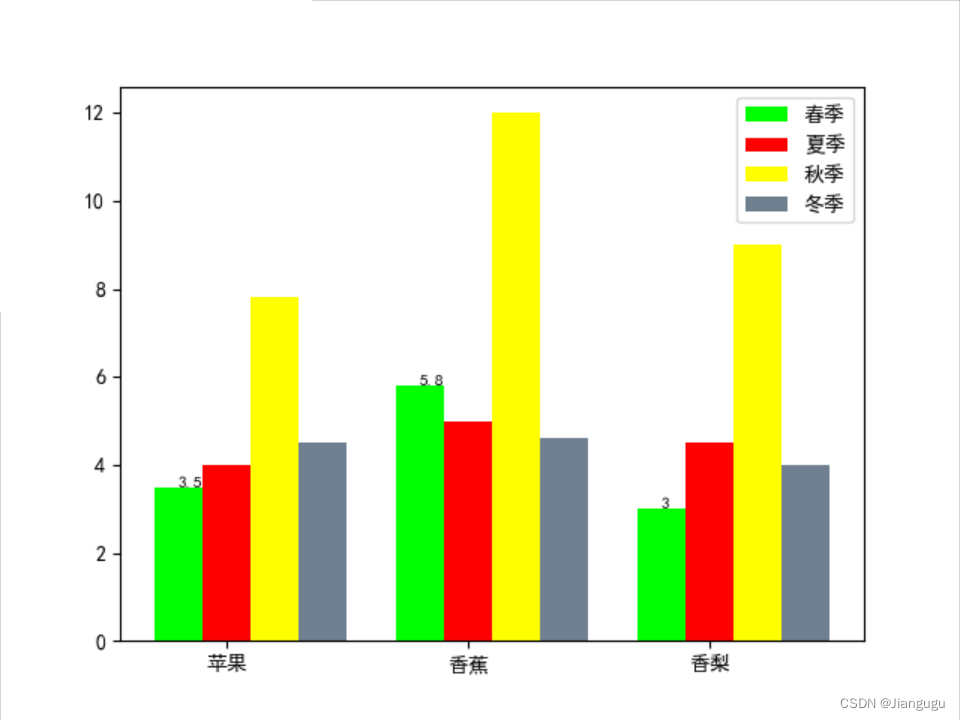

 （3）同一刻度位置绘制多个柱形图

我们上面绘制的柱形图都是一个柱子对应一个坐标刻度，如果我们想绘制下面的效果

 这个图实际上是分多次绘制的，本质在于计算每个柱形图x位置（设置合理宽度）

# 设置每个柱子宽度 width = 0.2 fruits = ['苹果', '香蕉', '香梨'] # [0, 1, 2] x = np.arange(len(fruits)) x_spring = x x_summer = x + width x_autumn = x + 2 * width x_winter = x + 3 * width # 每个季度分别的销量 y1 = [3.5, 5.8, 3] y2 = [4, 5, 4.5] y3 = [7.8, 12, 9] y4 = [4.5, 4.6, 4] plt.bar(x_spring, y1, width=width, color='lime', label='春季') plt.bar(x_summer, y2, width=width, color='red', label='夏季') plt.bar(x_autumn, y3, width=width, color='yellow', label='秋季') plt.bar(x_winter, y4, width=width, color='slategrey', label='冬季') # 在对应的x刻度上添加文本标签 plt.xticks(x+width, labels=fruits) # 标注每个柱形图的值 for i in range(len(fruits)): # 写一个示例就行，参数分别是文本所在x y位置、内容 plt.text(x_spring[i], y1[i], y1[i], fontsize=8) plt.legend() plt.show()

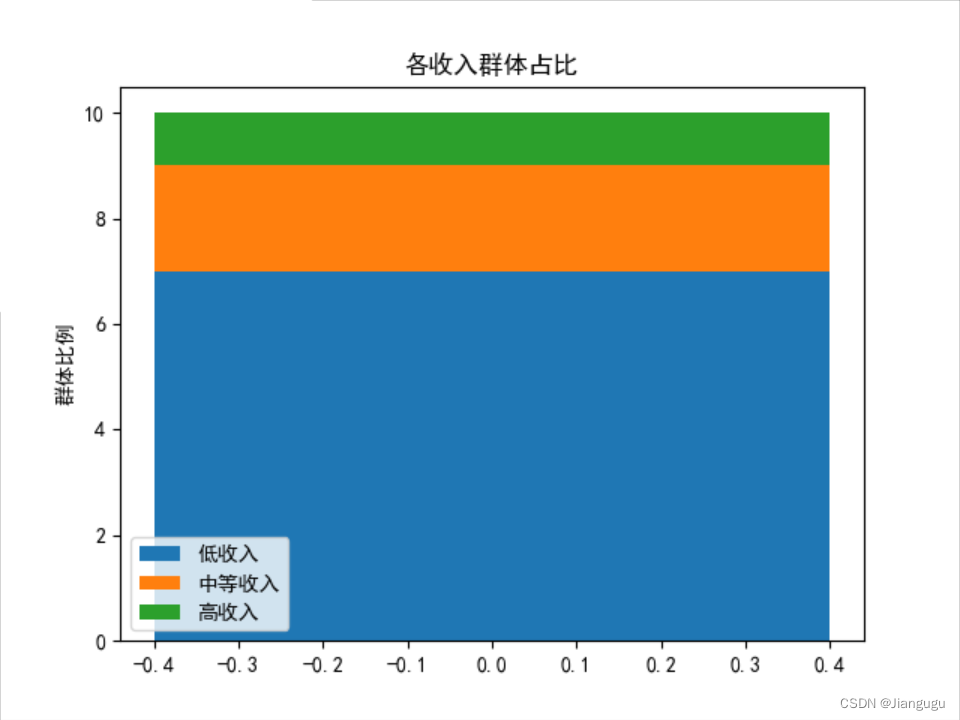

（4）堆叠柱形图

这个的实质是计算y方向起始位置，不指定都从0开始。

plt.title('各收入群体占比') plt.bar(0, 7, label='低收入') plt.bar(0, 2, label='中等收入', bottom=7) plt.bar(0, 1, label='高收入', bottom=7+2) plt.ylabel('群体比例') plt.legend() plt.show()

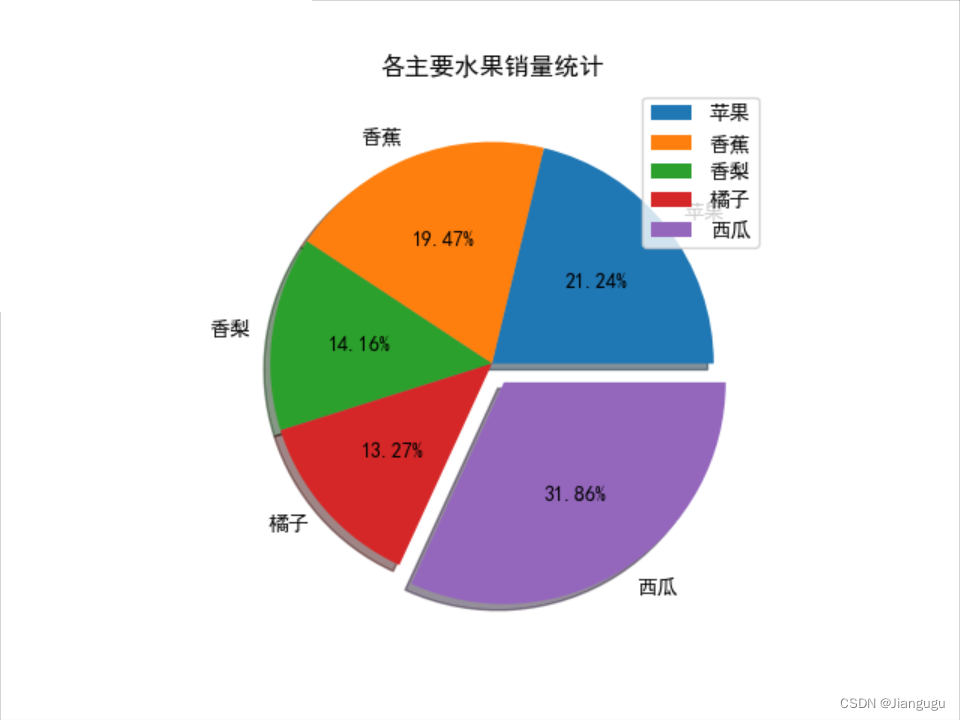

3、饼图

labels = ["苹果", "香蕉", "香梨", "橘子", "西瓜"] sizes = [120, 110, 80, 75, 180] # 某一个区域的剥离，一般作强调突出 explode = (0, 0, 0, 0, 0.1) plt.title("各主要水果销量统计") # 设置百分比精度、是否有阴影、起始角度 plt.pie(sizes, explode=explode, labels=labels, autopct='%.2f%%', shadow=True, startangle=0) plt.legend() plt.show()

 补充：设置饼图文字大小

这种方法将饼图圈内的百分数和圈外的分类标签都同一设置字体

import matplotlib.pyplot as plt # 示例数据 sizes = [215, 130, 245, 210] labels = ['A', 'B', 'C', 'D'] # 对字体的设置以字典的形式传参给textprops，不能直接指定fontsize a, b, c = plt.pie(sizes, labels=labels, autopct='%1.1f%%', pctdistance=0.8, textprops={'fontsize': 12}) plt.show()

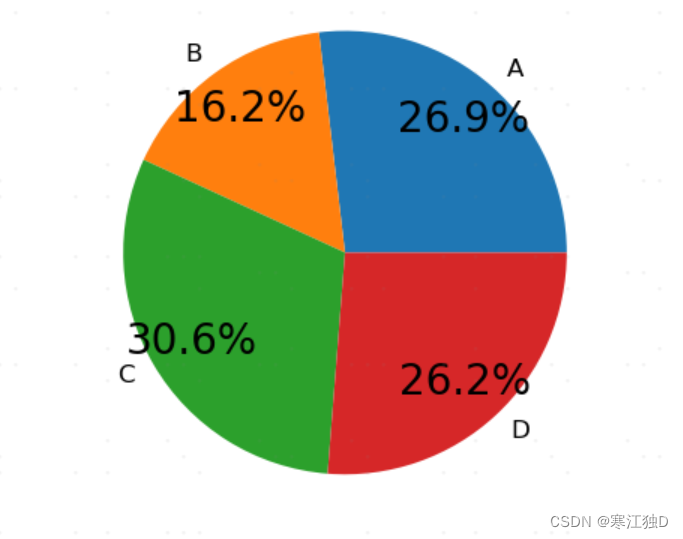

 如果想单独设置圈内、圈外字体，可使用下面方法

import matplotlib.pyplot as plt # 示例数据 sizes = [215, 130, 245, 210] labels = ['A', 'B', 'C', 'D'] _, b, c = plt.pie(sizes, labels=labels, autopct='%1.1f%%', pctdistance=0.8) # 圈外标签 for i in b: i.set_size(12) # 圈内百分比 for i in c: i.set_size(20) plt.show()

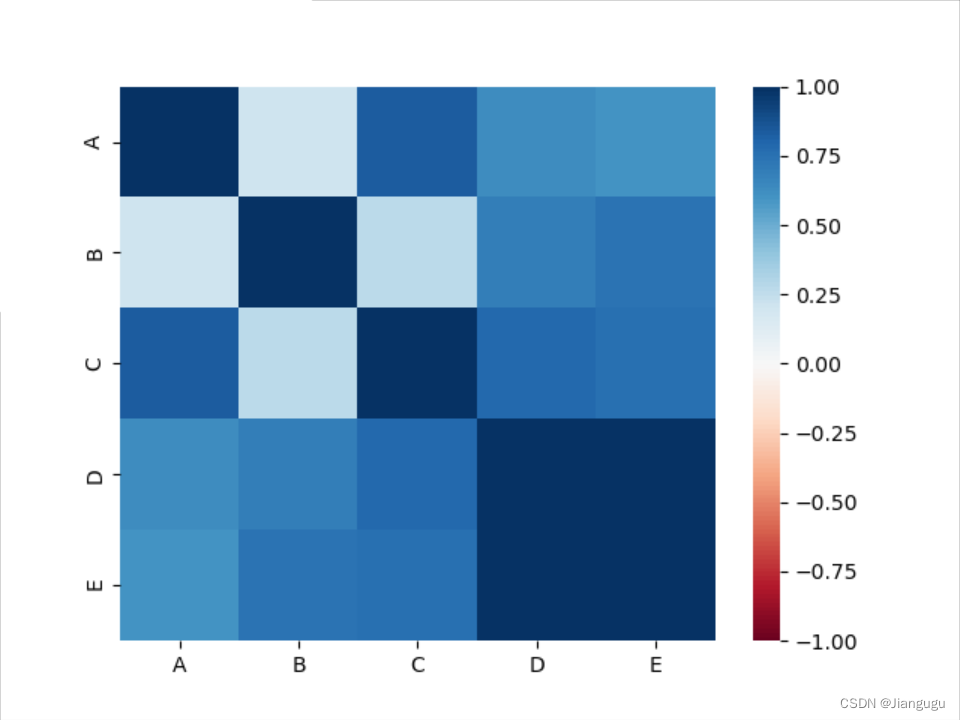

4、热力图

经常用于展示不同变量之间的相关性，不同颜色表示不同的相关性程度

import pandas as pd import matplotlib.pyplot as plt import seaborn as sns # 设置显示字体大小 sns.set_context(font_scale=1.5) df = pd.read_excel("data.xlsx") sns.heatmap(df.corr(), vmin=-1, vmax=1, cmap=sns.color_palette('RdBu', n_colors=128)) plt.show()

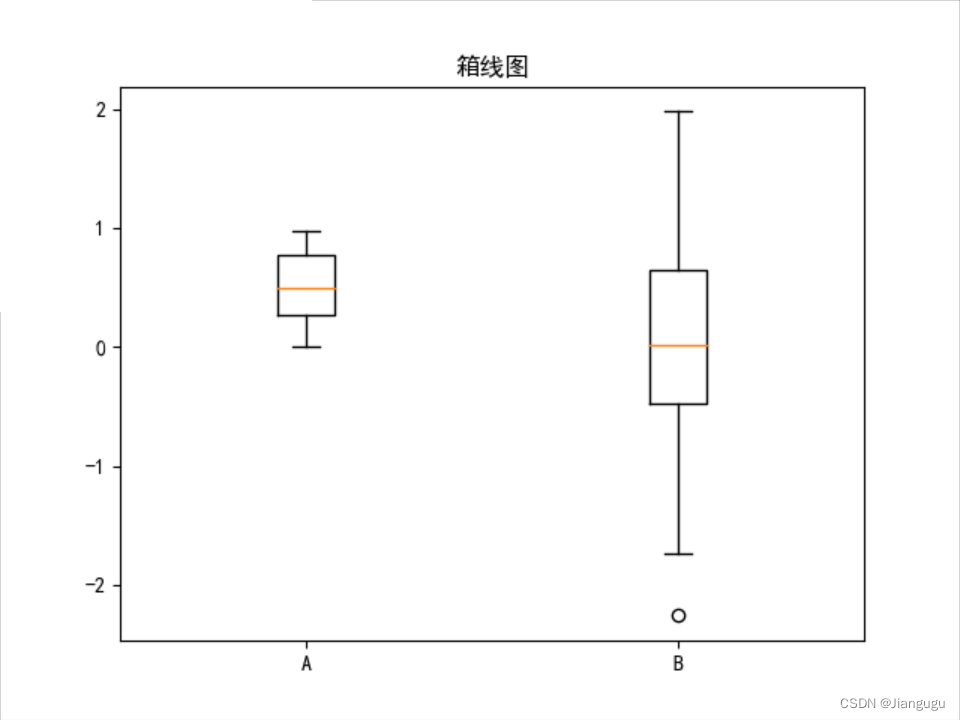

5、箱线图

箱线图一般用于展示一组数据整体分布情况，直观展示数据范围、上下四分位数和均值，以及异常值。

# 0-1随机数100个 A = np.random.random(100) # 基于正态分布，均值0，标准差1 B = np.random.normal(0, 1, 100) plt.title("箱线图") plt.boxplot((A, B), labels=["A", "B"]) plt.show()
