Echarts 的grid各个参数的含义

大家好，欢迎来到IT知识分享网。

在谈 formatter 之前，先来说说 grid。在官方文档中，grid 介绍的很详细。

grid 为直角坐标系内绘图网格，可以设置 x y x2 y2 等值。这在控制图表摆放位置上，起了重要的作用。

如图所示，

x 为直角坐标系内绘图网格左上角横坐标，数值单位px，支持百分比（字符串），如’50%'(显示区域横向中心)

y 为左上纵坐标，x2为右下横坐标，y2为右下纵坐标。

需要设置的话，就按照tooltip 或 legend 的格式设置就行。

接下来就是 formatter 了。为了弥补 echarts 在时间或计量单位上格式的不足，echarts 暂时利用 formatter 来加上需要个格式，对数据呈现方式进行修改。

在设置 formatter 的时候可以用在 tooltip 和 y 轴上。

• {Function}，传递参数列表如下：
  • <Array> params : 数组内容同模板变量，[[a, b, c, d, e, data], [a1, b1, c1, d1, e1, data1], …]，不同的是当trigger为item时最后一项返回option中的完整data
  • <String> ticket : 异步回调标识
  • <Function> callback : 异步回调，回调时需要两个参数，第一个为前面提到的ticket，第二个为填充内容html
  • *函数回调时this指针指向当前图表实例（myChart)

这里举个例子：

tooltip : { trigger: 'axis', formatter: function(params,ticket,callback){ var res = params[0][0] + '<br/>'; for (var i = 0; i < params.length; i++) { if (params[i][2]==1) {var rank="B"} else if (params[i][2]==2) {rank="A"} else if (params[i][2]==3) {rank="C"}; res += params[i][1] + ": " + rank; }; return res; } },

如果用 console 来看到 params 其实是一组模板中的变量，这里都可以加到 variable res 中，然后将某些数字的变量变成我们想要的格式，然后 return 就行了。

axisLabel:{ formatter : function(v) { if (v == 1) {return 'B'} else if (v ==2 ) {return 'A'} else if (v ==3 ) {return 'C'}; } },

还有 y 轴的使用，就更加简单，直接一个 function 搞定。

=====================================================================================================================================================

例如：

一：x=100

x=1000

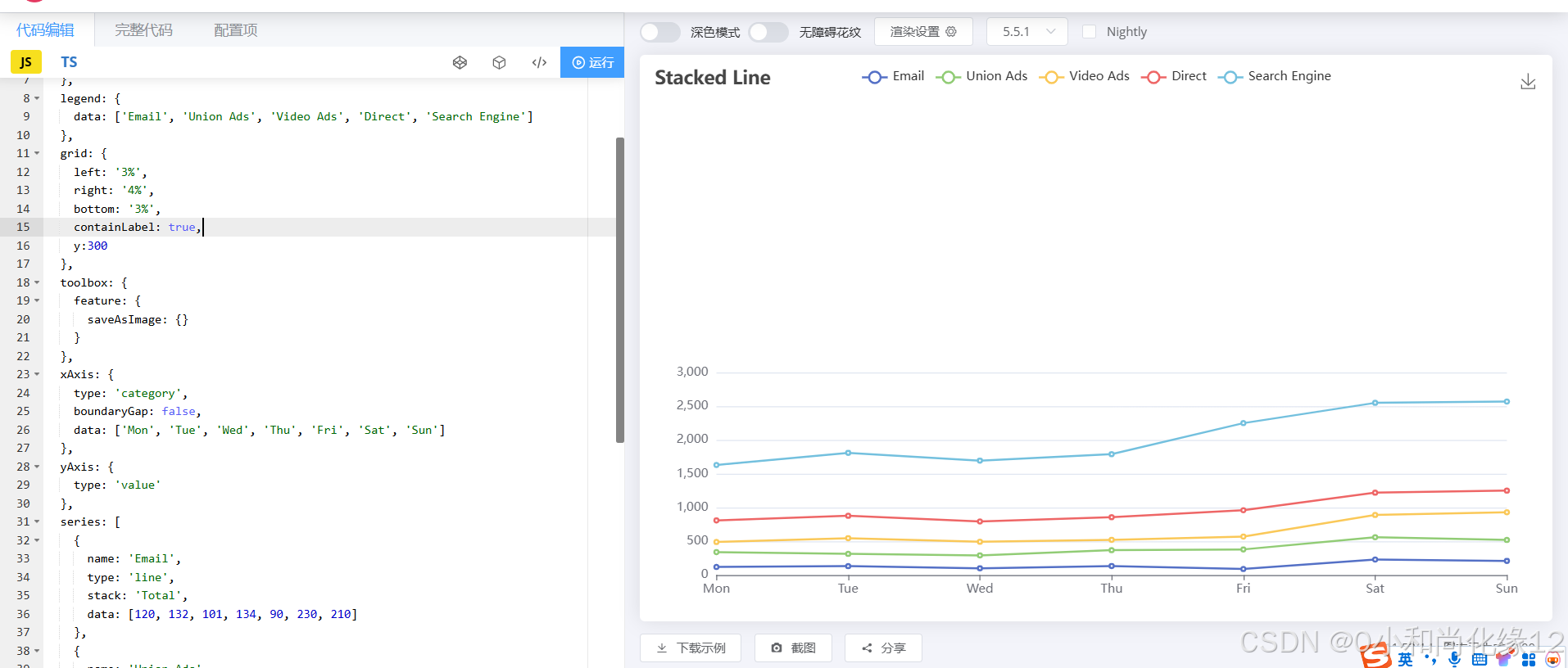

二：y=100

y=300

三：y2=100

y2=1000
