0400-基于单片机的秒表计时器系统设计

大家好，欢迎来到IT知识分享网。

当今社会在很多比赛中，都要用到时间的长短来衡量比赛的结果。本设计是一个利用单片机控制的多功能秒表系统。

功能描述

1、采用51单片机作为控制芯片；

2、数码管前两位显示分钟，后两位显示秒；

2、正计时、倒计时可以切换；

3、倒计时时间可设置，计时结束蜂鸣器报警；

4、计时过程中最多可记录10个时刻点，过后可翻阅记录的数据；

按键说明

K1：开始/停止计时；倒计时设置模式下，设置位加1；

K2：计时进行中按下，记录时间点；倒计时设置模式下，设置位切换；

K3：计时值归零；

K4：正/倒计时模式切换（计时停止状态下操作）；

K5：进入/退出倒计时设置模式（计时停止状态下操作）；

电路设计

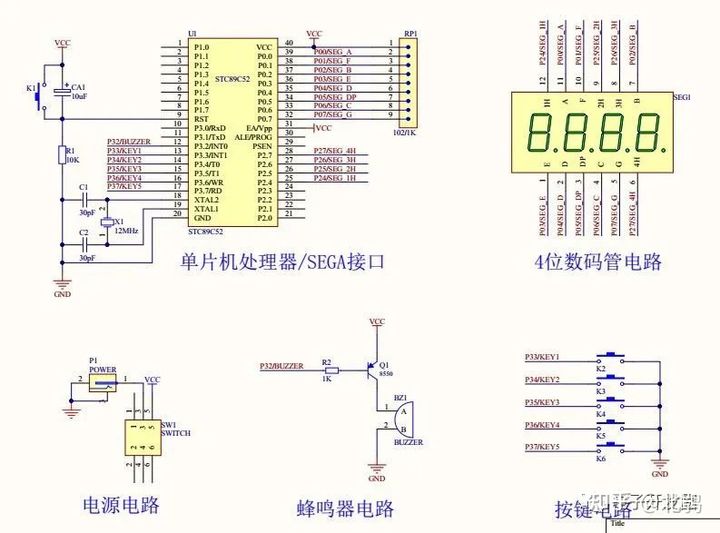

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

仿真设计

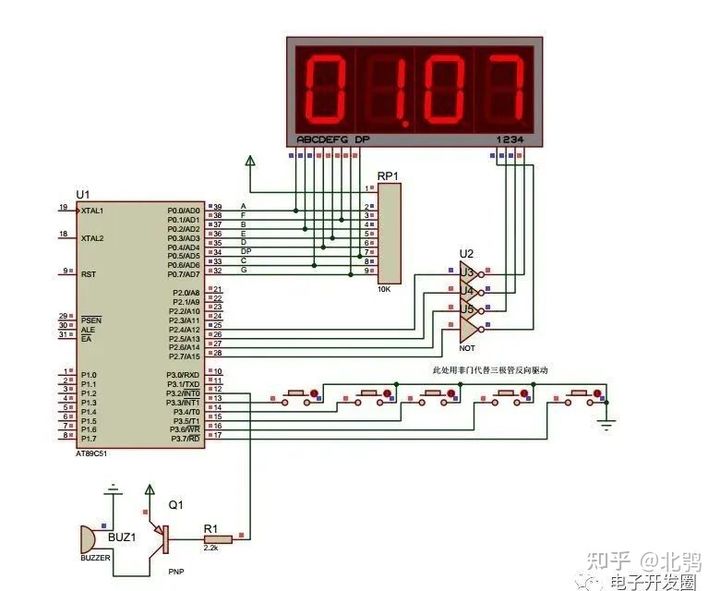

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

主程序设计

void main() { uc h,g,k; init(); clr(); while(1) { display(); //刷屏显示数码管 alarm(); if(key1==0) //开始/暂停按钮 { delay(5); if(key1==0) { TR0=~TR0; while(!key1) display(); } } if(key2==0) //记录按钮 { delay(5); if(key2==0) { if(TR0==1)//当在运行中按下记录键则存储记录 { for(g=1;g<10;g++) { for(k=0;k<4;k++) { val[g-1][k]=val[g][k]; //低位存储的数据向高位移一位 } } for(h=0;h<4;h++) { val[9][h]=num[h];//将当前时间存储 } } else//在停止状态下按下记录键查看记录,按动一次序列递减一次，即查看上一次记录 { for(h=0;h<4;h++) num[h]=val[val_index][h];//将当前时间存储 val_index--; if(val_index<0) val_index=9; } while(!key2) display(); //按键释放 } } if(key3==0) //复位按钮 { delay(5); if(key3==0) { clr(); //将数据清零 while(!key3) display(); //按键释放 } } if((key4==0)&&(TR0==0)) //模式选择按钮,仅在停止状态下有效 { delay(5); if(key4==0) { mode=~mode; //正计时倒计时切换 while(!key4) display(); } } if((key5==0)&&(TR0==0)) //时间设置,仅在停止状态下有效 { delay(5); if(key5==0) { while(!key5) display(); setup(); //调用设置函数 } } } }
