背景：
DICOM-RT系列博文着眼于DICOM3.0中对放疗领域的补充标准，即DICOM-RT。为了方便兴许对DICOM-RT中相关IOD、SOP概念的理解，专栏最近做了放疗相关知识点的普及。
PS：当然本人并不是放疗专业人士，文中概念多整理来自国外文献书籍、google，以及wiki。文中不妥之处。欢迎大家邮件交流。
放疗领域的相关影像
前几篇博文已简介了放疗的相关流程以及相关參与角色，也提到了放疗计划的制定，包含靶区勾画、几何计划和剂量计划等。这当中会存在着各种各样的图像。以下一一道来：
1. CT from CT SIM

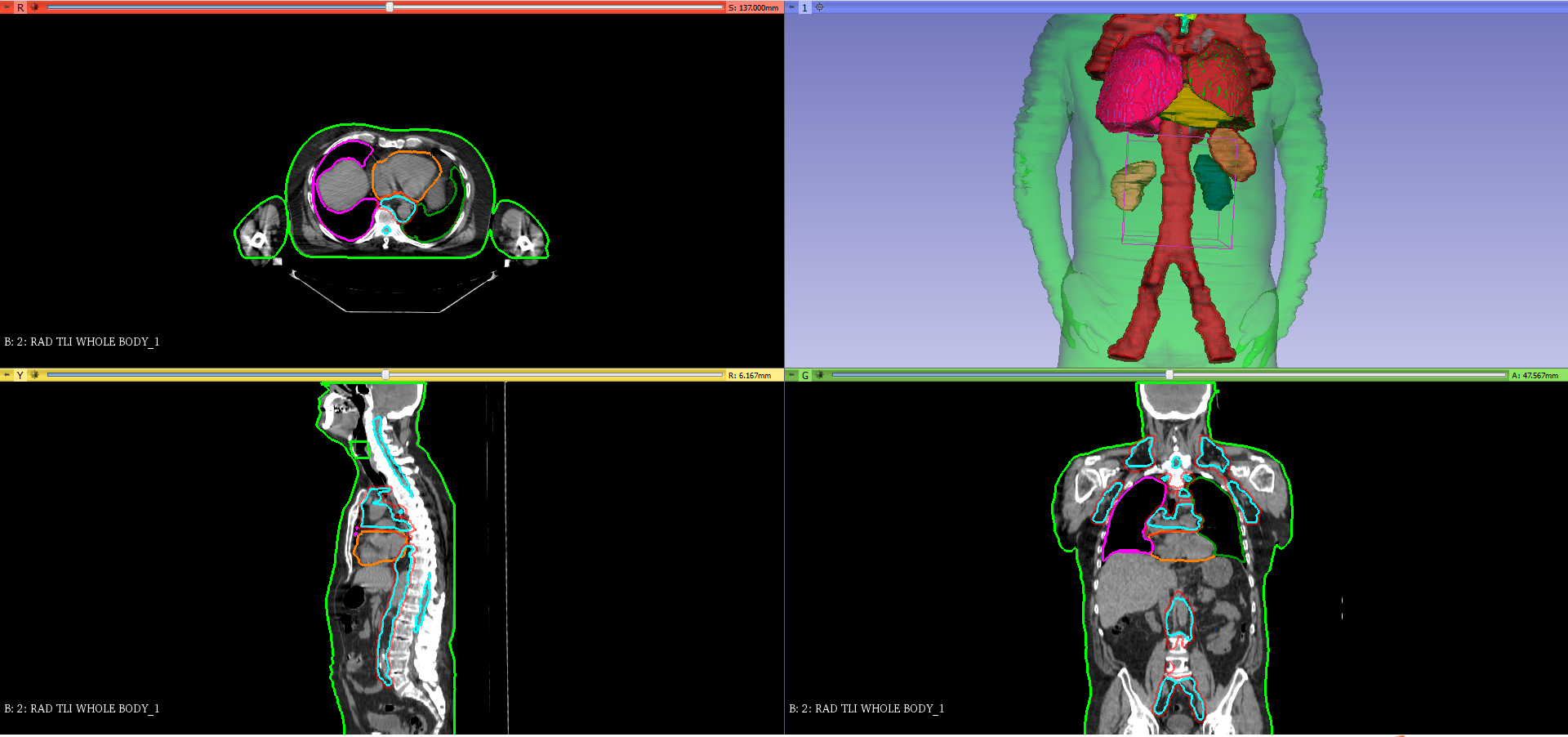

下图节选自3DSlicer中的一组靶区勾画数据（即DICOM-RT中的RT Structure Set）：
2. EPID（Electronic Portal Imaging Device）
EPID俗称电子射野影像，能量属于兆伏级（即用肿瘤治疗过程中的治疗级X射线来成像。比常规CT中使用X射线能级高）。主要用于治疗时採集影像，进行位置校准和影像引导。

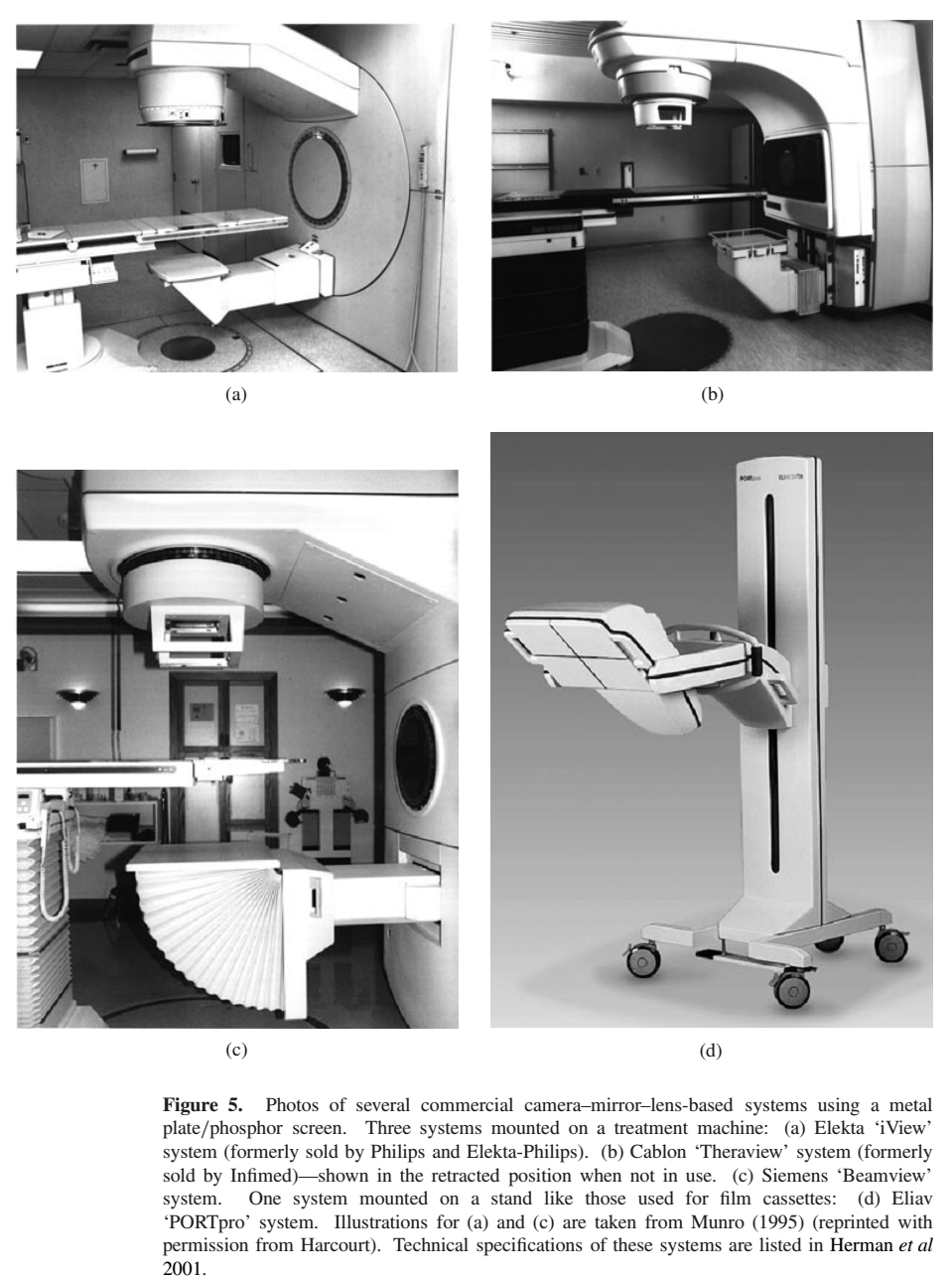

其固有的缺点是“兆伏级射线影像低对照度、影像採集范围有限”，另外现有的放疗信息系统多半无法整合EPID影像。EPID与放疗加速器配套。详情例如以下：
上图摘自：《Electronic portal imaging devices: a review and historical perspective of contemporary technologies and research》
EPID的影像在患者治疗前进行採集。会从几个角度拍摄而获得的不同视角的平面二维图。通过与上述计划CT图像重建后的二维图像（DRR，Digitally Reconstructed Radiographs。
这就是兴许会具体介绍的DICOM-RT中的RT Image）进行配准实现靶区对位。
上图摘自：《DICOM-RT and Its Utilization in Radiation Therapy》
3. kV-CBCT（包含平片2D、容积3D和实时透视三种影像）
千伏级CBCT，赋予了传统医用直线加速器容积成像的功能。在治疗開始前患者已经处于治疗位置时，进行CBCT图像採集与重建，提供三维和软组织的高分辨率容积成像。实现更精确的靶区对位。
4. MV-CBCT（包含平片2D、容积3D和实时透视三种影像）
兆伏级CBCT，直接利用直线加速器作为成像的射线源，对于具有高对照度的组织（诸如骨骼和肺）或含有高原子序数的材质（如假牙或髋关节假体）的成像质量良好。可是相较于kV-CBCT而言，软组织的影像质量非常难达到影像引导所要求的精度。
5. MV CT
通过一台位于环形机架上的MV直线加速器结合诊断螺旋CT的滑环技术实施照耀，构造相似于常规螺旋CT扫描仪，直线加速器可绕患者持续旋转。经多叶光栅调制的扇形射束可从随意角度对患者体内靶区实施逐层调强放射治疗。可是MV CT影像有其局限性，包含固有的软组织对照度低和探測器效率低下。
【备注】：
上述提到了多种成像模式。当中CBCT使用的非晶硅探測器（AMFPIs）与诊断级CT的晶体硅技术相比，非晶硅平板成像仪的制造成本更低且更耐受辐射损伤。因此kV-CBCT和MV-CBCT能够直接採用直线加速器来作为X射线源。
标准的诊断成像利用一个X线球管作为光子源，峰值电压通常为70-120kVp。与直线加速器产生的MV级光子相比，kV级光子与照耀目标发生相互作用的概率更高，从而能够较低的辐射剂量获得更高对照度的图像。
总结
作者：
时间：2016-04-13
