连载：徒手写一个DICOM阅图软件（001）之位图显示

大家好，欢迎来到IT知识分享网。

本系列教程是逐步徒手实现一个DICOM阅图软件，采用C++语言，基于MFC的对话框程序来实现。整个实现过程中尽量不用或者少用第三方库、非开源库，主打一个独立自主。

DICOM文件是医学影像标准文件，其组成方式比较简单，就是文件信息头+图像像素数据，这点和BMP图像非常类似，所以作为的教程的第一步，咱们先从实现BMP图像的加载与显示开始。

一、先制作一个BMP图像

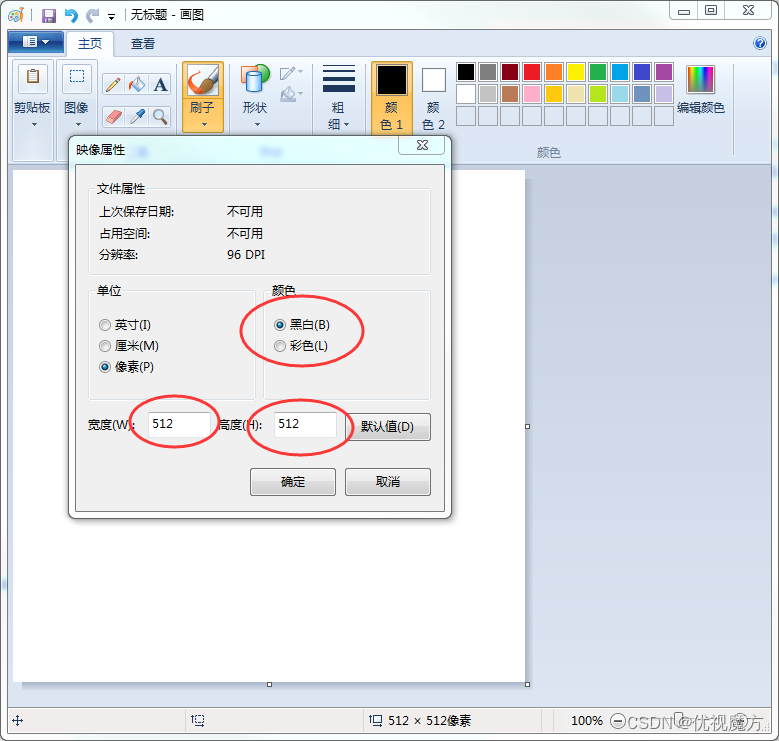

打开画图软件，调整画面尺寸是512*512，图像内容任意，颜色选黑白

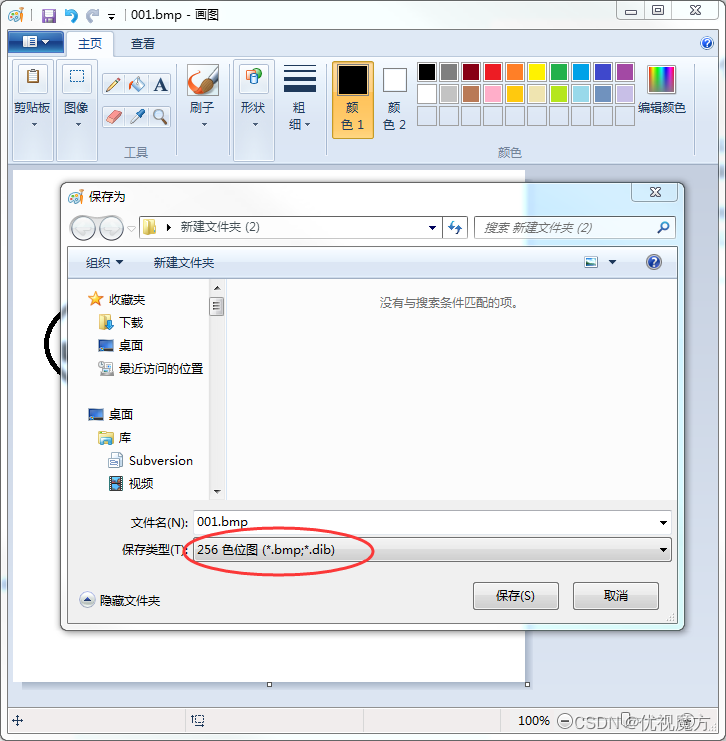

存储时需要图像存储为256色位图

这个一个8bit的图像，尺寸为512*512，则文件尺寸应该略大于( =512*512*1 )，观察生成文件尺寸为字节，符合要求。

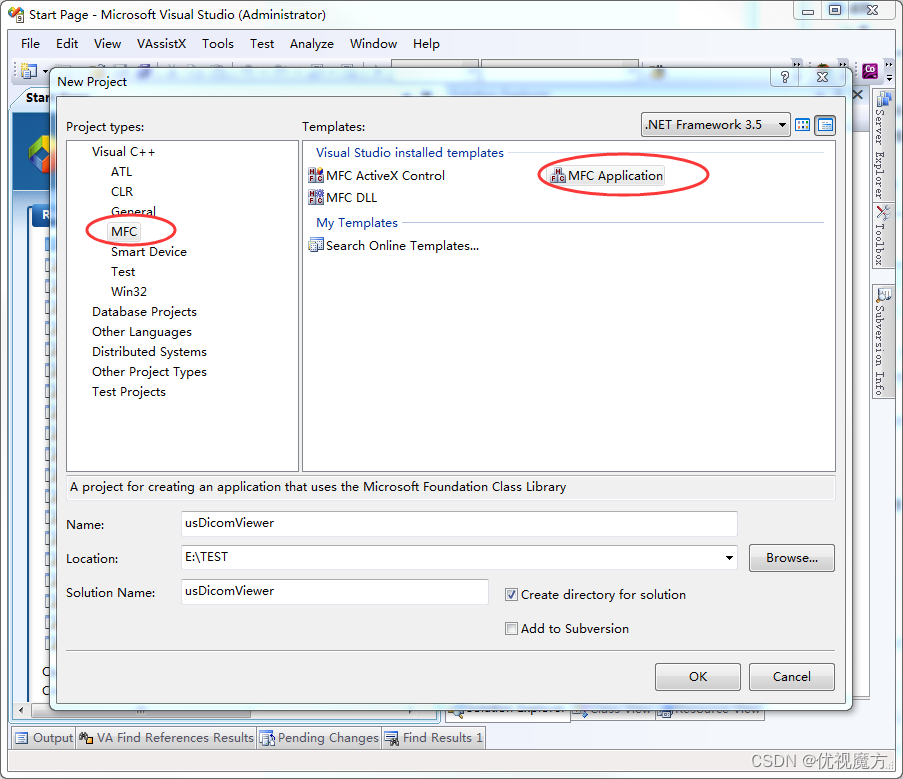

二、创建一个MFC的对话框程序

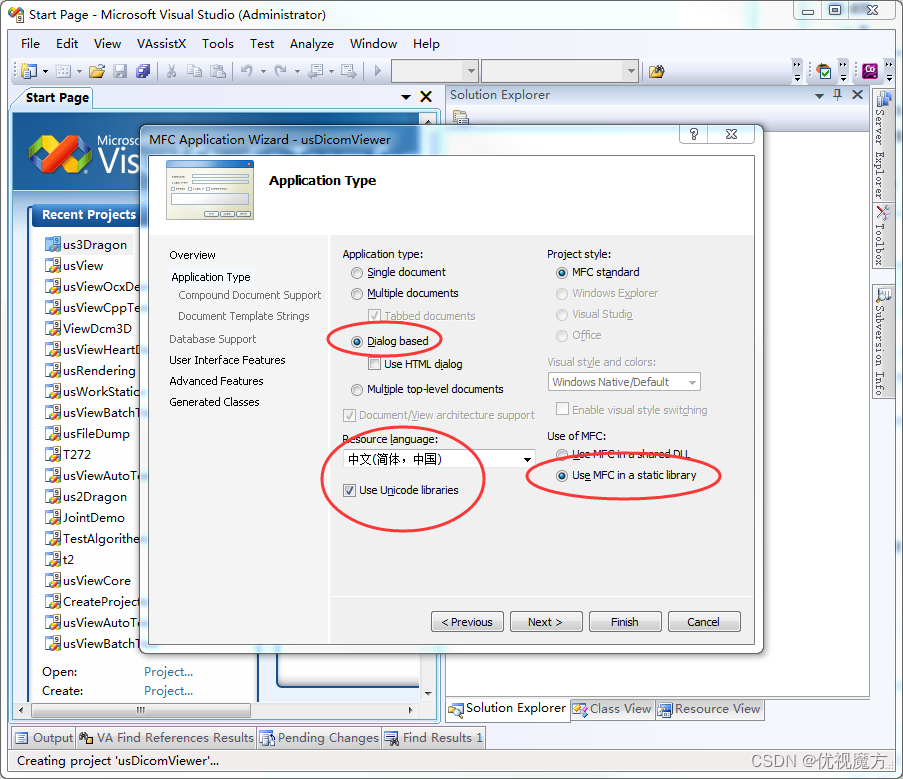

其它步骤一路next下去即可。

三、显示图像前的准备工作

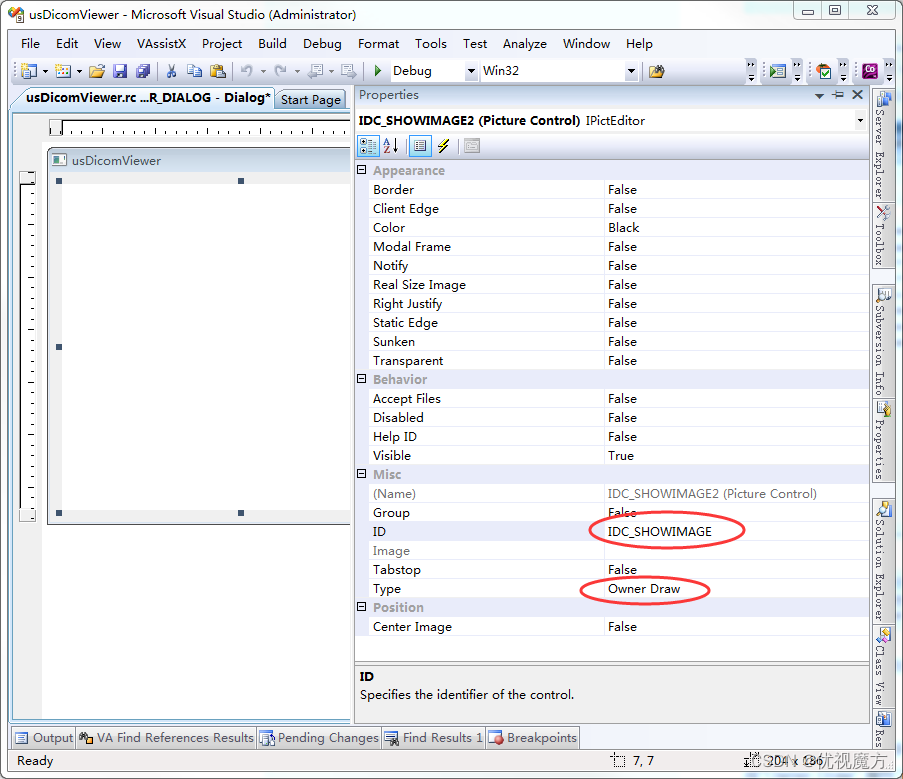

先在MFC窗口上删除多余文本框和按钮，然后添加一个“Picture Control”，将其属性中的“Type”改成”Owner Draw”,属性“ID”改成”IDC_SHOWIMAGE”，顾名思义，这个控件将是我们用来显示图像的窗口。

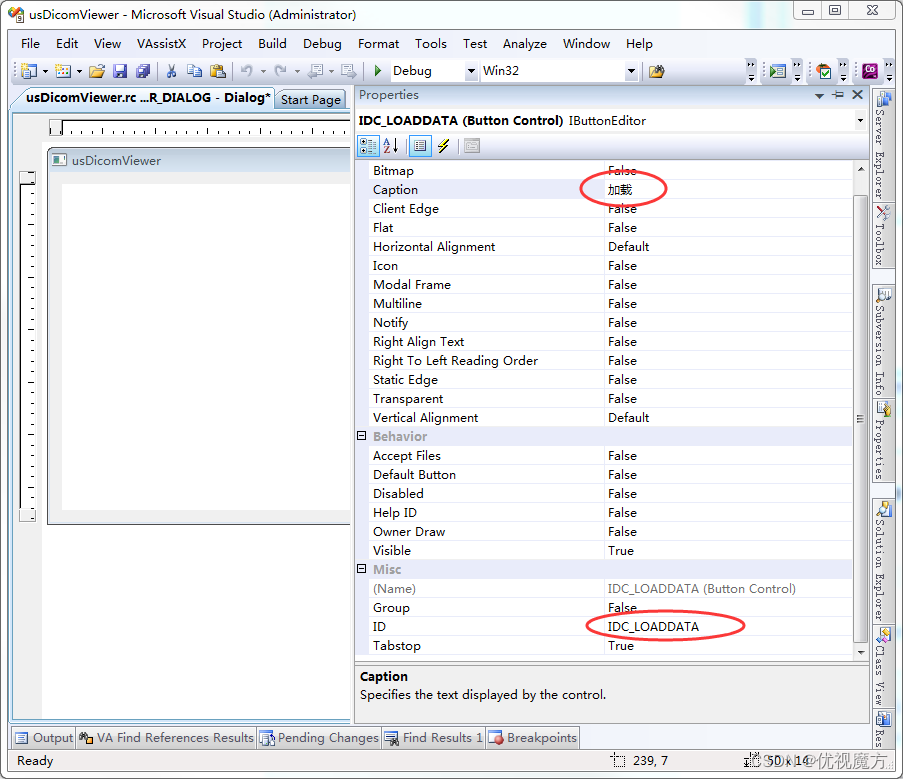

再在窗口资源上添加一个按钮，ID改成“IDC_LOADDATA”，Caption改成“加载”。

 双击【加载】按钮，IDE会自动生成该按钮的点击函数。

四、BMP文件格式简单介绍

BMP文件由4部分组成：

        1. BMP文件头：BITMAPFILEHEADER，长度14字节

        2. 位图信息头：BITMAPINFOHEADER，长度40字节

        3. 调色板：，长度由索引颜色数决定，如24位以上真彩则没有调色板。

        4. 位图数据：长度为图像的长*宽*位数/8。

五、添加显示代码，显示图像

 void CusDicomViewerDlg::OnBnClickedLoaddata( ) { CString bmpFilename = L"E:\\TestBmp\\001.bmp"; // 手工制作的bmp文件安放目录 UCHAR* pBmpBuffer = NULL; // 文件的内容 int bufLength = 0; // 文件长度 CFile file; // 打开的文件 if ( file.Open( bmpFilename, CFile::modeRead|CFile::shareDenyNone) ) { bufLength = ( int )file.GetLength( ); pBmpBuffer = new UCHAR[bufLength]; // 将文件全部导入内存 file.Read( pBmpBuffer, bufLength ); file.Close( ); } BITMAPFILEHEADER* head = ( BITMAPFILEHEADER* )( pBmpBuffer ); // 直接指向文件头 BITMAPINFOHEADER* info = ( BITMAPINFOHEADER* )( pBmpBuffer + 14 ); // 直接指图像信息 RGBQUAD* rgbquad = ( RGBQUAD* )( pBmpBuffer + 14 + 40 ); // // 图像预备显示 UCHAR* pPixelBuffer = pBmpBuffer + 14 + 40 + 256*4; // 直接指向像素数据 // 进行图像显示 CWnd* pWnd = GetDlgItem( IDC_SHOWIMAGE ); // 获取到要显示的控件 if ( pWnd == NULL ) return; CRect rc; pWnd->GetClientRect( &rc ); int imageWidth = rc.Width( ); int imageHeight = rc.Height( ); UINT32 *pShowImage = new UINT32[imageWidth*imageHeight]; // 创建一个要显示的内存区域 // 设置要显示的内容 for ( int y = 0; y < imageHeight; y++ ) { for ( int x = 0; x < imageWidth; x++ ) { UCHAR c = pPixelBuffer[ x + y * info->biWidth ]; // 取的BMP中每一个像素，为8bit数据 pShowImage[x + y * imageWidth] = RGB( c, c, c ); // 显示像素为32bit，因为灰度，所以3通道颜色一样。 } } CDC* pDC = pWnd->GetDC( ); CDC mMemDC; mMemDC.CreateCompatibleDC( pDC ); // 创建一个内存dc，用于窗口图像重绘时不闪烁 mMemDC.SetBkMode( TRANSPARENT ); // 创建临时图像 CBitmap bitmap; bitmap.CreateBitmap( imageWidth,imageHeight,1, 32, pShowImage ); CBitmap *pOldBitmap; pOldBitmap = mMemDC.SelectObject( &bitmap ); pDC->BitBlt( 0, 0, imageWidth, imageHeight, &mMemDC, 0, 0, SRCCOPY ); // 窗口绘制 // 释放信息 bitmap.DeleteObject( ); pWnd->ReleaseDC( pDC ); // 释放内存 mMemDC.DeleteDC(); mMemDC.m_hDC = 0; if ( pShowImage != NULL ) { delete[] pShowImage; pShowImage = NULL; } if ( pBmpBuffer != NULL ) { delete[] pBmpBuffer; pBmpBuffer = NULL; } }

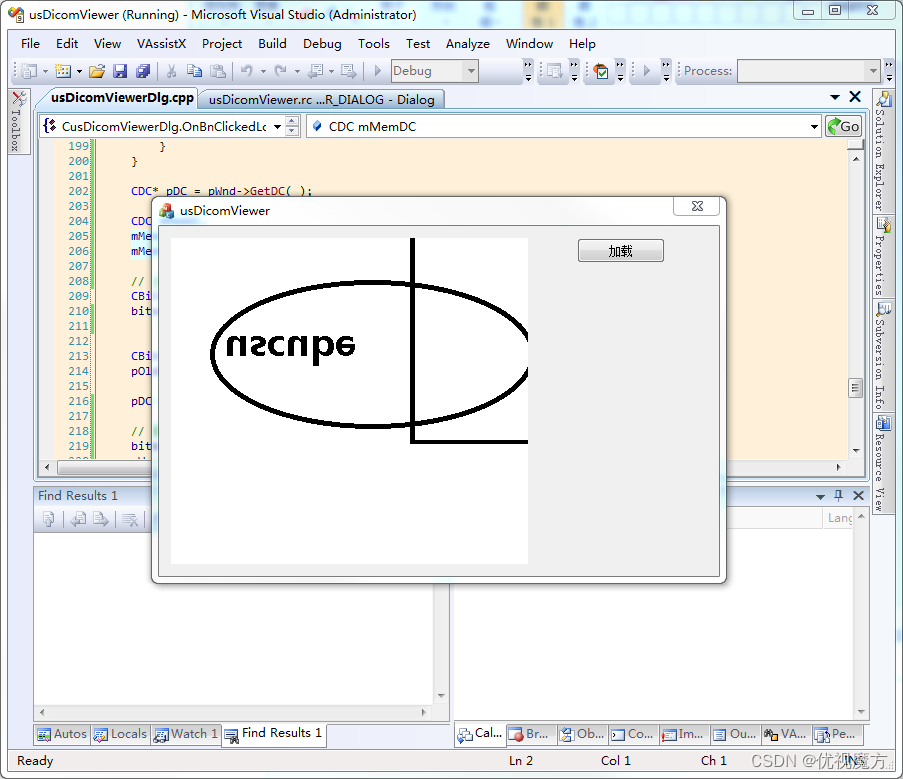

这样，就徒手显示了一个BMP图像
