并联电感

当电感器的两个端子分别连接到另一个或多个电感器的每个端子时,电感器被称为并联连接在一起。

1、概述

所有并联电感器上的压降将是相同的。 然后,并联的电感器两端有一个公共电压,在下面的示例中,电感器两端的电压如下:

V L 1 = V L 2 = V L 3 = V A B … e t c V_{L_1} = V_{L_2} = V_{L_3} = V_{AB} …etc VL1=VL2=VL3=VABetc

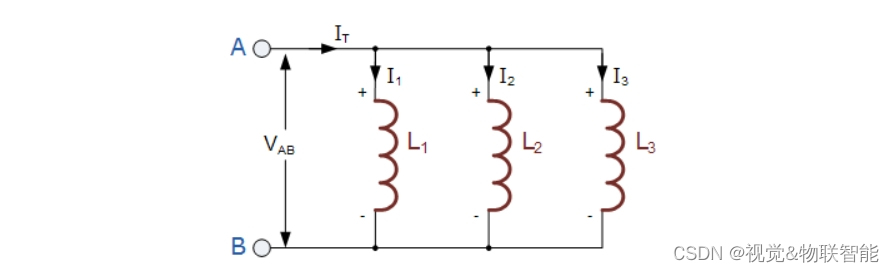

在下面的电路中,电感器 L 1 L_1 L1 L 2 L_2 L2 L 3 L_3 L3 在 A 和 B 两点之间并联在一起。

在这里插入图片描述

在之前的串联电感器文章中,我们看到电路的总电感 LT 等于所有单个电感器加在一起的总和。 对于并联电感,等效电路电感 LT 的计算方式不同。

流经每个电感器的各个电流之和可以使用基尔霍夫电流定律 (KCL) 求得,其中 I T = I 1 + I 2 + I 3 I_T = I_1 + I_2 + I_3
