同轴电缆技术参数（一）

大家好，欢迎来到IT知识分享网。

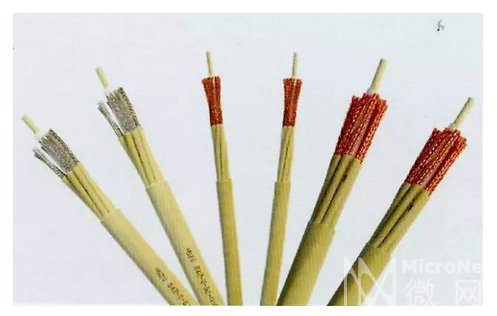

一、工程常用同轴电缆类型及性能：

1.SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。近些年有人把它称为“视频电缆”；

2.SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。有人把它称为“射频电缆”；

3.基本性能：

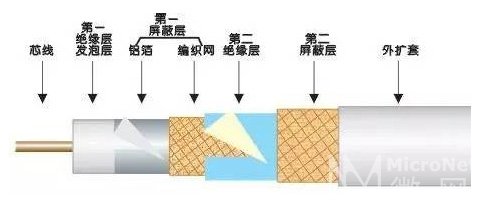

（1）SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；

（2）由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。厂家给出的测试数据也说明了这一点；

（3）同轴电缆都可以在直流、射频、微波波段应用。 按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；

（4）高编（128）与低编（64）电缆特性的区别：据实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。

二、了解同轴电缆的视频传输特性——“衰减频率特性”

同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；实验室对典型的SYWV75-5、7/64编电缆进行了研究测试：

1.电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；

3.频率失真特性：低频衰减少，高频衰减大。高/低边频衰减量之差，可叫做“边频差值”，这是一个十分重要参数。电缆越长，“边频差值”越大；充分认识和掌握同轴电缆的这种 “频率失真特性”，这在工程上具有十分重要的意义；这是影响图像质量最关键的特性，也是工程中最容易被忽视的问题；
三、工程应用设计要点
1.视频传输标准的参数很多，这里仅举一个十分重要的“频率特性”例子来理解。视频图像信号是由0-6M不同频率分量组成的。低频成分主要影响亮度和对比度，高频分量主要影响色度、清晰度和分辨率。显然，对视频传输的基本要求，不是只恢复摄像机原信号亮度、对比度就行了，而且还必须恢复摄像机原信号中各种频率份量的相对比例关系。“恢复”不可能是100%，而是允许有一个“失真度”范围要求的标准。这个“标准”的“失真度范围”，在图像上用肉眼应该是分辨不出来的。反过来说，如果在图像上已经能够观察出一点“失真”了，那不管你主观认为图像“还行，可以，不错”甚至“双方认可验收”等等，这时的视频传输质量，都是“不合格的”。要把工程图像做好，首先就应该选择合格的传输设备，追求视频传输质量符合标准。

6.同轴电缆加放大补偿的视频传输方式：这时系统传输特性是同轴电缆的衰减频率特性和放大补偿的“增益频率特性”之和，放大补偿的“增益频率特性”，应该能有效补偿电缆的频率衰减特性，且二者应该始终保持相反、互补关系，这才可以有效扩展同轴电缆的传输距离。目前这项同轴视频传输技术，产品已经达到的技术水平是：只用一级末端补偿（无前端无中继），75-5电缆在2km,75-7电缆在3km范围以内的任意距离上，都可以实现上述传输标准；传输距离和传输质量已经和多模光端机相当，而在传输成本、施工维护和图像质量可控恢复功能方面，都具有独特的实用优势和竞争优势；这就是说，同轴视频传输技术，以将有效监控范围扩展到了2-3公里，且是我国自有知识产权技术。
四、同轴电缆的抗干扰性能
[工程经验]：一路本来没有干扰的图像，运行中偶然出现了干扰，经检查是BNC电缆头接地不良引起的。重新焊好后，干扰消失了,图像恢复正常。

这说明什么问题呢？
一是说明周围环境确有外界电磁干扰存在，
二是说明在正常情况下，同轴电缆可以把这类干扰屏蔽掉，
三是说明BNC电缆头接地不良，破坏了电缆的屏蔽性能，使原来已经被屏蔽掉的干扰，在新的条件下又显现出来了。
这就是我们探讨干扰产生原理的启发点。对于干扰的探讨，实验室的研究成果表明：

1.同轴干扰形成原理：就像天线接收电磁波原理一样，电缆外部客观存在的交变电磁场，可以在电缆外导体上产生干扰感应电流——干扰感应电流在电缆“纵向电阻（阻抗）”Rd上，会形成干扰感应电动势（电压）Vi——干扰感应电动势刚好串联在视频信号传输回路里，与视频信号一起加到末端负载Rh上，形成了干扰。

4.工程中的“地电位”干扰也是通过同轴电缆外导体电阻才起作用的，所以单端接地可有效排除；
5.四屏蔽高编（128）电缆外导体电阻比低编电缆小，所以形成的干扰感应电动势也要低一些，这种“低一些”的效果，只是对低频干扰而言的（欧姆电阻为主）。对于高频干扰，由于趋肤效应，高、低编电缆的表面阻抗基本一样，所以对高频的抗干扰效果区别不大。
