参加大创时，需要首先了解PDG，网上针对这个有很多知识点，我又只是一个小菜鸡，只能写一篇文章来整理一下我能够理解的PDG的知识点：

（仅供自己学习，有错误之处欢迎大家的指正，同时文章借鉴到其他地方的知识点我都有相应的引用，也很感谢这些大佬的分享）

部分知识点转自程序依赖相关知识点(PDG,SDG) – 知乎 (zhihu.com)，非常感谢

PDG是什么：

PDF，程序依赖图

程序依赖图的结点代表语句，边代表依赖关系，这里的依赖关系包括数据依赖和控制依赖

数据依赖：

s1: A = B * C; s2: D = A * E + 1 //由于s1语句变量A在s2语句中被读，因此称s2数据依赖于s1

控制依赖：

s1: if (A) then s2: B = C * D endif //由于s1语句变量A的值决定了s2语句是否被执行，因此称s2控制依赖于s1

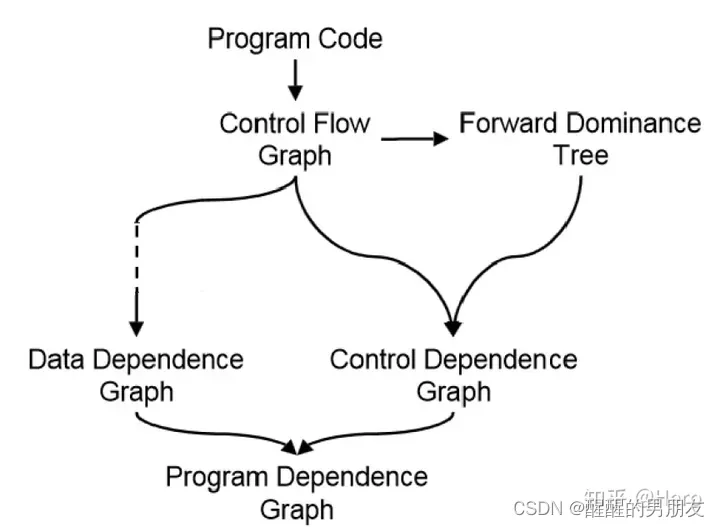

其中控制依赖用实箭头表示，数据依赖用虚箭头表示。构建PDG图的整体流程如下。

膜拜：

【程序分析】数据依赖、控制依赖、程序依赖图PDG、系统依赖图SDG-CSDN博客

       上面这个图的意思是，首先我们得到一份代码，然后我们根据这份代码的逻辑关系（如果你有顺序逻辑的话，那就挨个画，如果你有循环逻辑的话，那就是循环出口需要有一个连回去的线等等）来画出我们的控制流图（Control Flow Graph），根据控制流图画得前向支配树       （Forward Dominance Tree），由此产生CDG，也就是控制流程图，至于说怎么产生的CDG，这个我还在学习中。 至于数据依赖呢，就是看下面的语句是否用上了这条语句的对变量的定义，如果用上了，那就画一条从这条语句出发到下面那条语句的箭头。同时，我们需要注意的是，下面如果对同一个变量进行了不同的赋值的话，以靠后的定义为主。

因为我需要学的就只有PDG，所以简单理解到这里，不过我没懂这个是如何把DDG和CDG联系起来然后就可以构成PDG了。

可能的处理方法：

下面这个转载自pdg的解释是什么-百度经验 (baidu.com)

处理方法是以程序的控制流图为基础，去掉CFG的控制流边，加入数据和控制流边。包括了数据依赖图和程序依赖图。数据依赖图定义了数据之间的约束关系，控制依赖图定义了语句执行情况的约束关系。程序依赖图是一个有向图。

那这样的话，我理解的是，我们只需要知道数据依赖图和控制依赖图是长什么样子就大致OK了

PDG有什么用：

总的来说我认为，如果我们拿到一份代码，那么我们很需要说这份代码有怎样的逻辑关系，因为有了这些我们就可以做到代码优化，代码翻译等工作。那这个PDG就是这样的一个任务，那我认为，接下来如何生成更加准确的，更贴合代码的PDG可能就是研究重点了吧。
