01：PCB板的介绍

大家好，欢迎来到IT知识分享网。

   在1936年，奥地利人（保罗爱斯勒）使用箔膜技术，发明了第一个印刷电路板（PCB板）。使用减去法实现的，用铜板，把不需要的部分舍去，留下需要的线路。

1、PCB的层叠结构

  PCB板可以分为单层板，2层板，4层板，6层板，8层板…

1.1：单层板

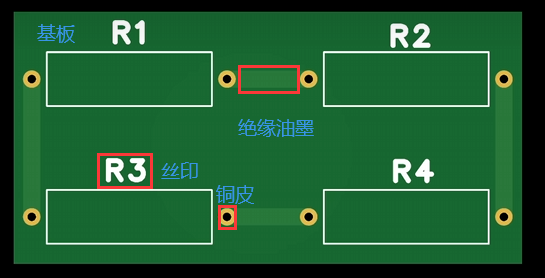

   单层板由铜皮，基板，绝缘油墨这3个部分组成。而基板上面一般还有丝印用于标注。

绝缘油墨：防止铜皮裸露在空气中氧化，防止焊接时，锡沿着铜皮流到其他部位。防止人触碰到铜皮触电。

1.2：2层板

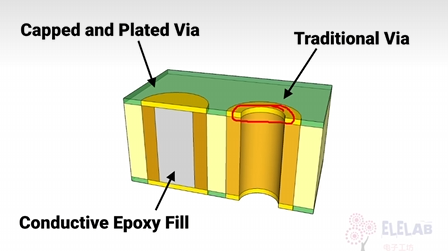

   当连接的电子元器件太多，走线会发生交叉的时候，通过打孔（孔的内壁也是镀铜的）的方式实现顶层的线路和底层的线路进行连接，避免交叉，实现2层板的制作。

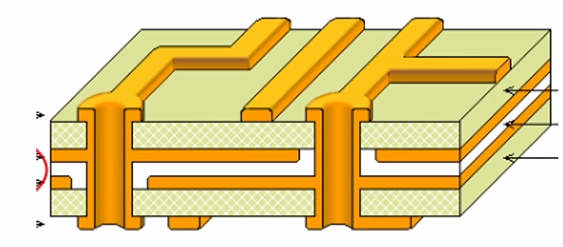

1.3：4层板

   当2层板满足不了要求的时候，4层板就出现了。而4层板是由2个2层板组成的，中间（2层和3层之间）由芯板进行绝缘。6层板，8层板都是同理的

2、封装简介

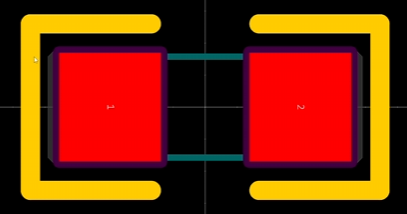

   如图，在黄色的为丝印层，告诉厂商这里是焊接元器件的。紫色将红色围起来为焊盘，告诉厂商这里不上绝缘油墨，并且在制作完后，加一点锡。
