新定义MB0036开发板测评

大家好，欢迎来到IT知识分享网。

新定义商城有新用户活动，新用户注册可以免费申请一块MB0036开发板，这块板子搭载了SC95F8767芯片，这是一款C51的芯片，他有着丰富的触控外设，有6个触控模块和1个滑条触摸模块。有幸申请到了一块，跟大家分析一下这块板子，对新定义MB0036开发板的触摸功能进行简单测评。

总体描述

赛元 MB0036 核心开发板基于增强型的高速 1T 8051 内核的工业级、带触控功能的 Flash 微控制器 SC95F8767 开发。本文档详细介绍 MB0036 核心开发板的相关功能。

开发板功能

开发板主控 MCU 芯片型号为 SC95F8767，集成触控模块及 ISP 烧录模块。

（1） 触摸功能：

6 个普通触摸按键，1 个滑条触摸模块

（2） 烧录功能：ISP 烧录/预留 4 线烧录（VDD/DIO/GND/CLK）

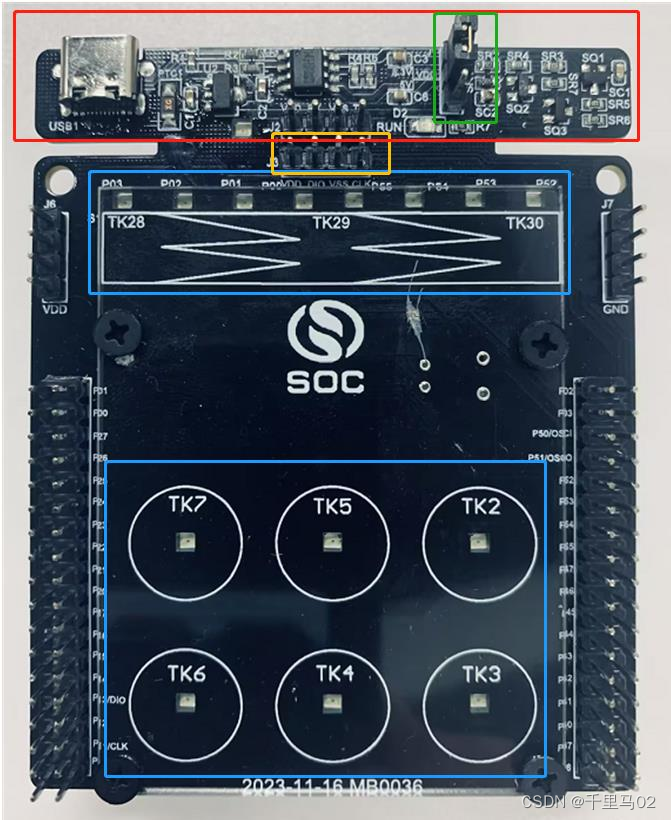

(1) 最上面红色框内为 ISP 烧录模块：可用于 ISP 烧录
(2) 黄色框内为常规烧录接口：可使用 SC_LINK PRO 烧录
(3) 绿色框内为电压选择：使用 Type-C 为开发板供电时，可以选择芯片工作3.3V/5V
(4) 蓝色框内从上至下分别为滑条和 TK 按键
(5) 其他如板上丝印所示，引出所有未使用到的 IO 管脚

MB0036测试

开发板出厂会带有触摸例程，可对开发板的触摸功能进行简单测试。

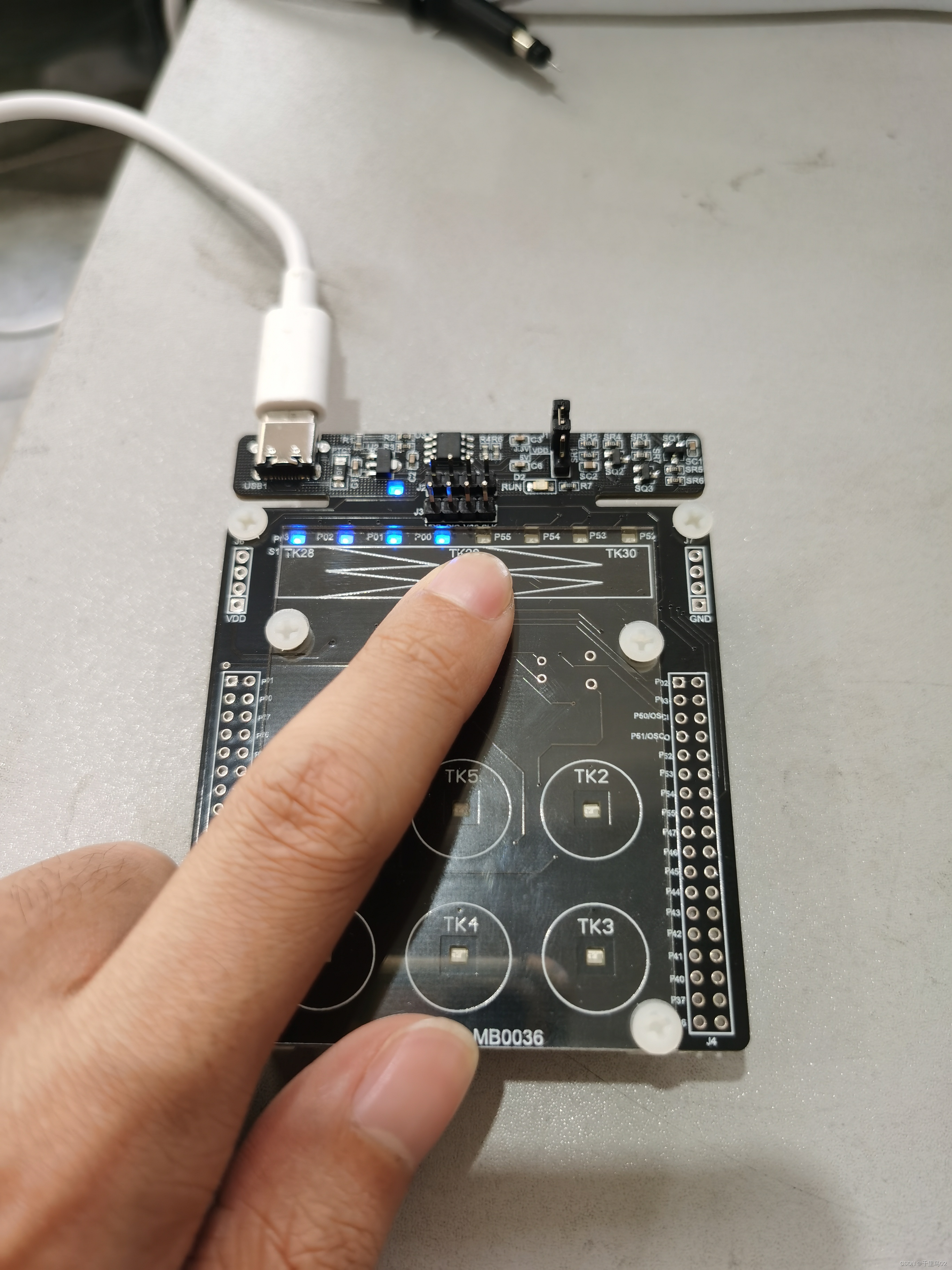

上方滑条可跟随手指滑动点亮对应位置的LED灯，下方的按键可触控开关下方的LED灯。

MB0036开发

赛元官方提供了Keil5的一键式固件包，可以像STM32一样使用Keil uVision5进行开发， 本开发板可以使用赛元官方提供的易码魔盒EasyCodeCube进行简单的可视化编程。Keil比较常用，再次就不再过多的介绍，本次使用官方的EasyCodeCube进行测试。

软件首次进入会有引导模式，最让人高兴的是整个软件大多都为中文，当然也存在部分界面为英文，也很不错了！

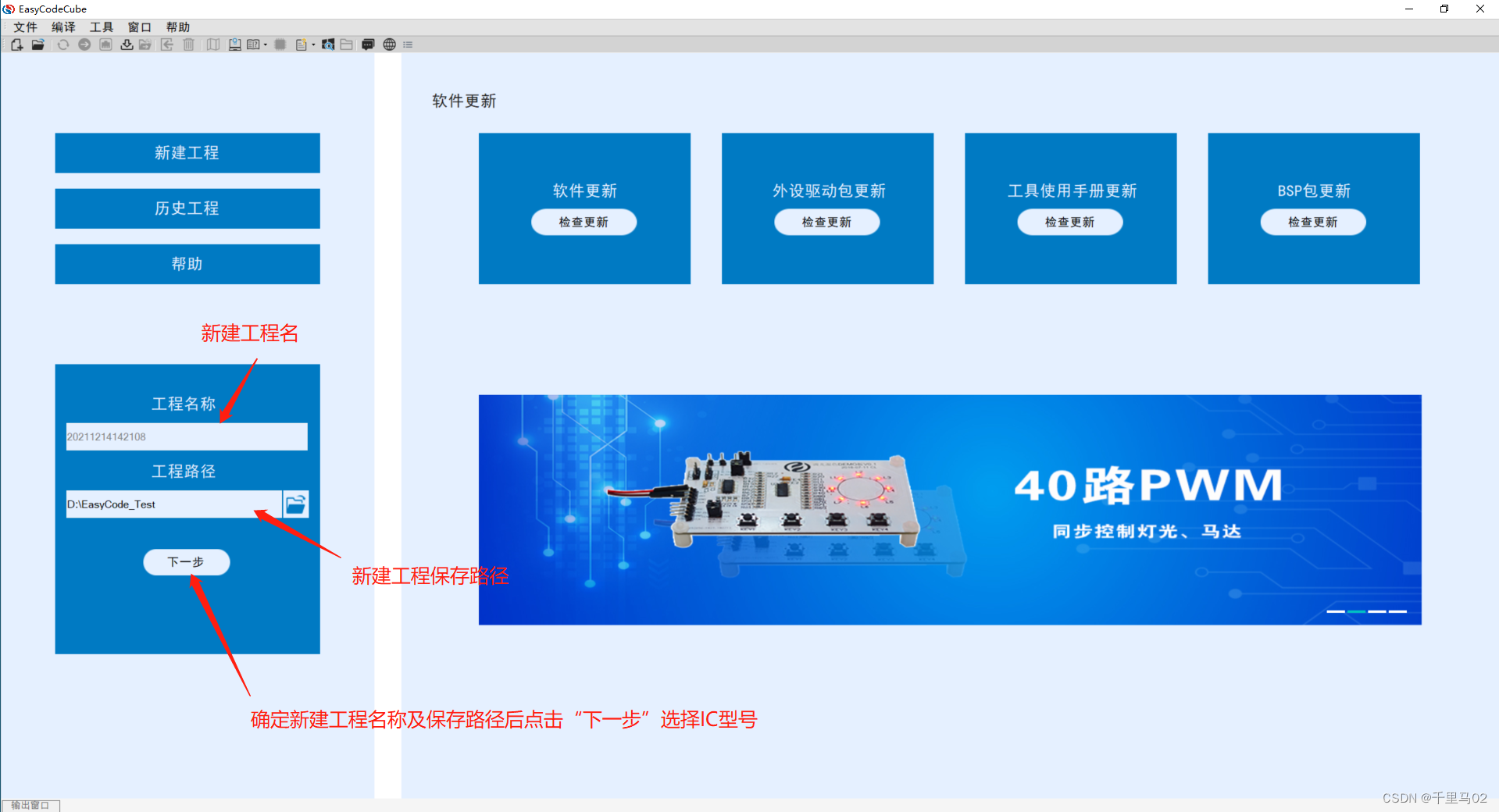

 1.新建工程

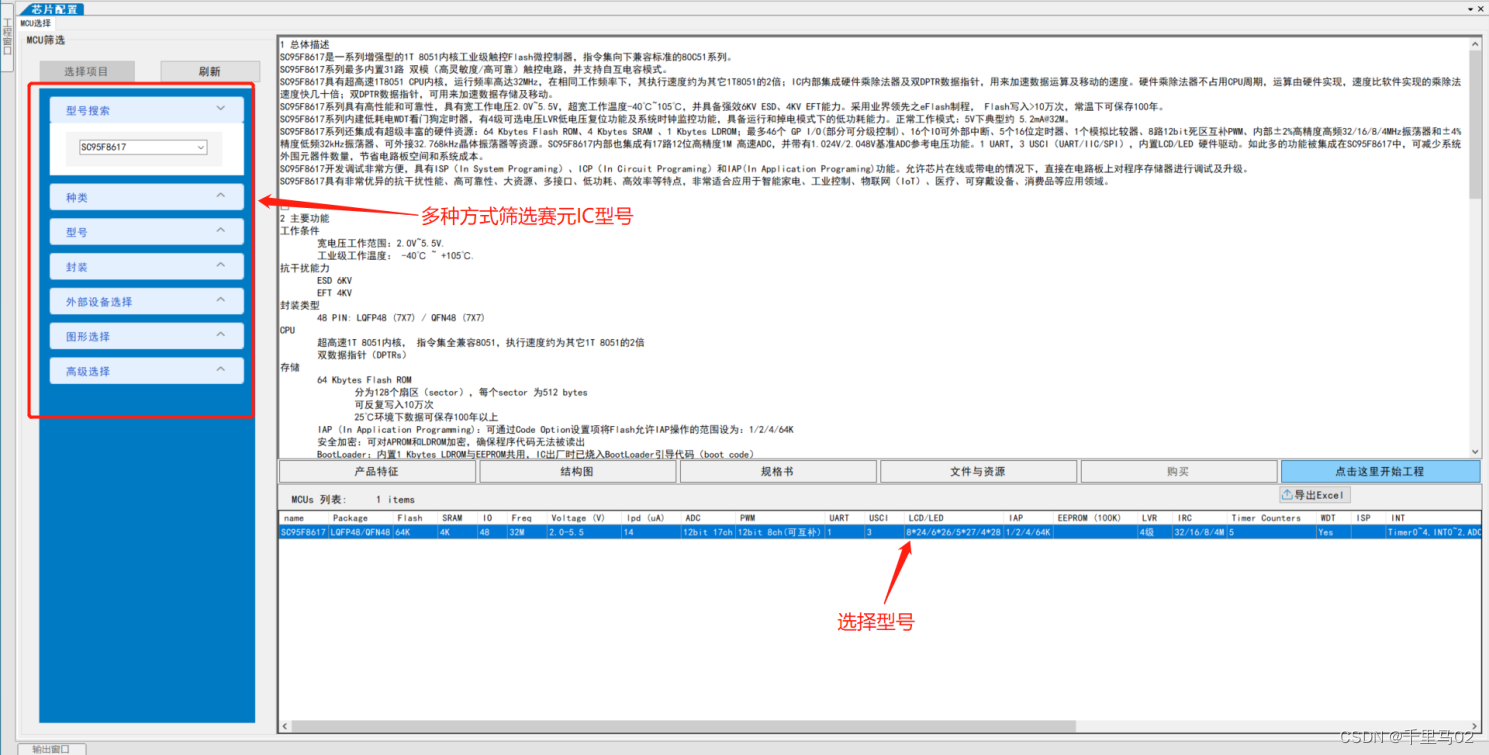

2. 产品选型

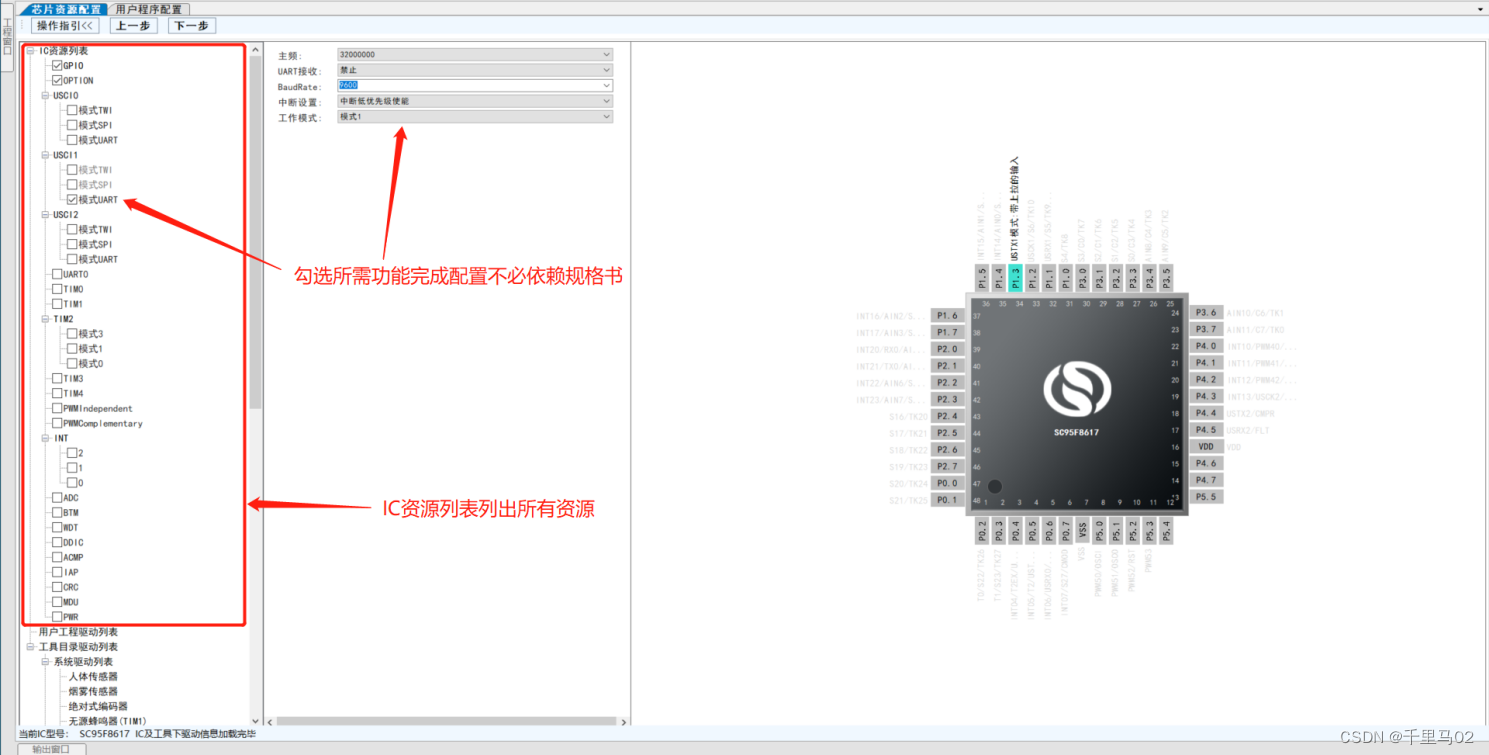

3.芯片资源及管脚配置

以上三步跟STM32CubeMX几乎一样，后面有所不同

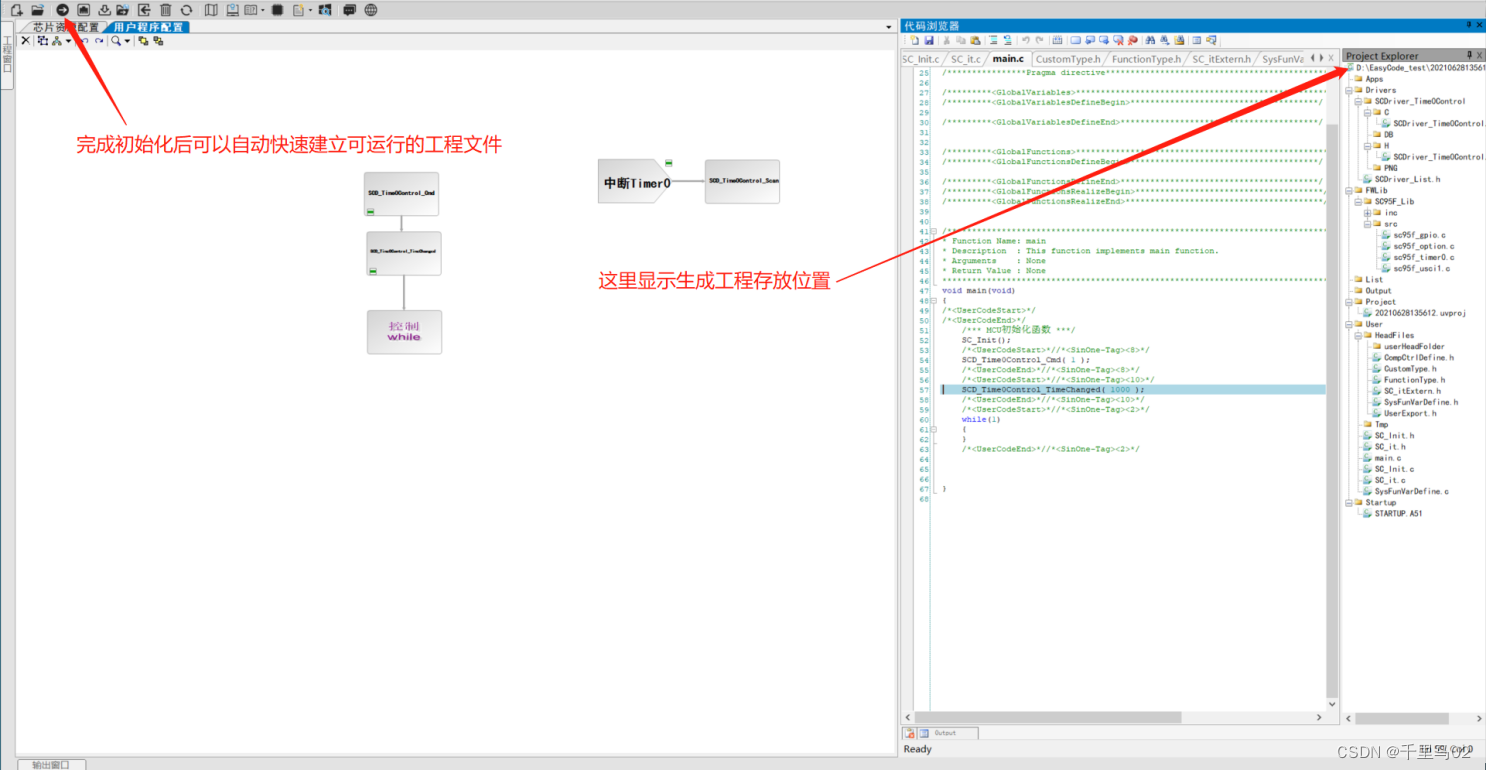

4.按照连线规则完成连线编程并生成工程，点击生成&编译&烧录一键完成三个步骤

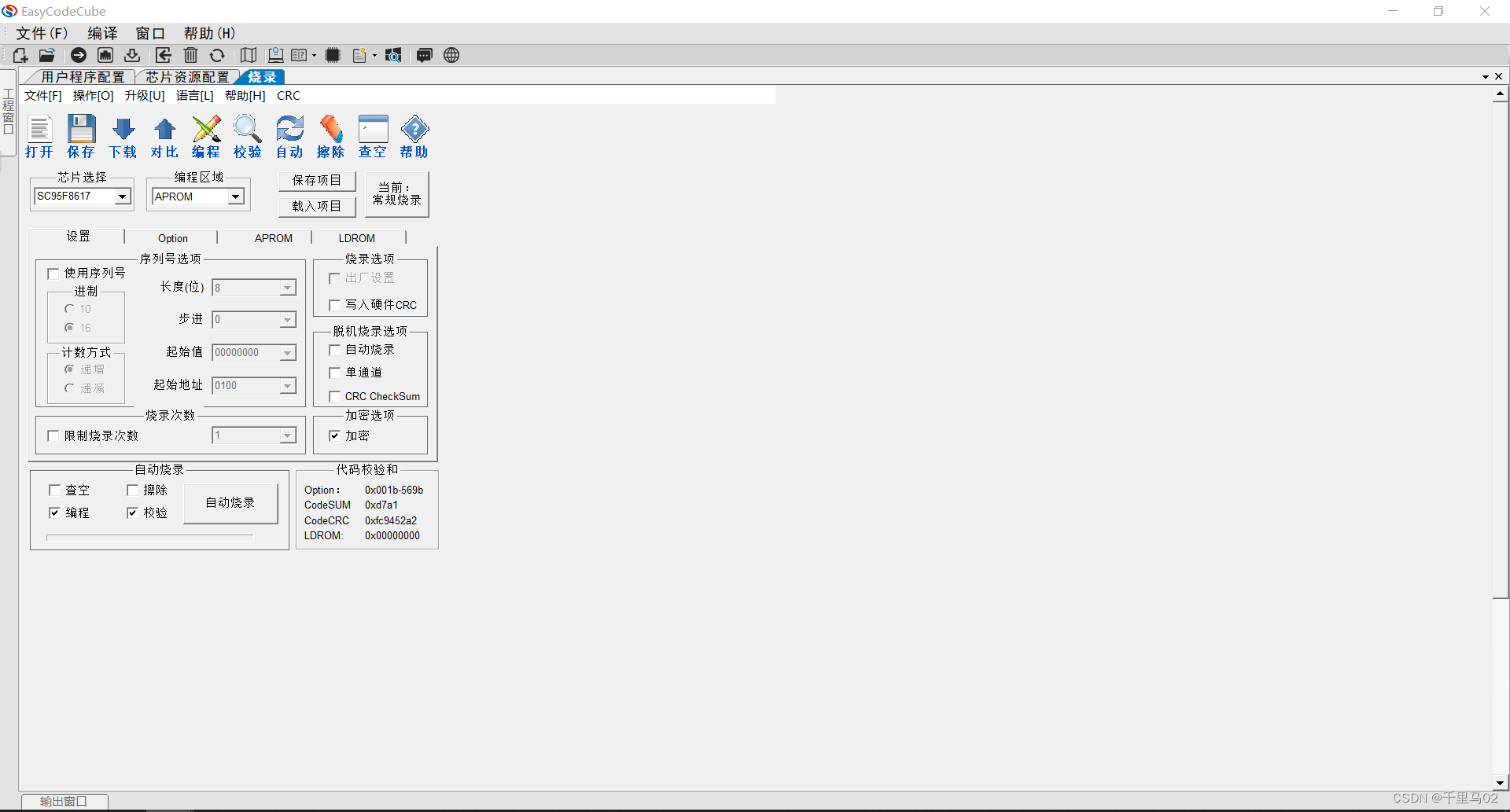

5.工程烧录

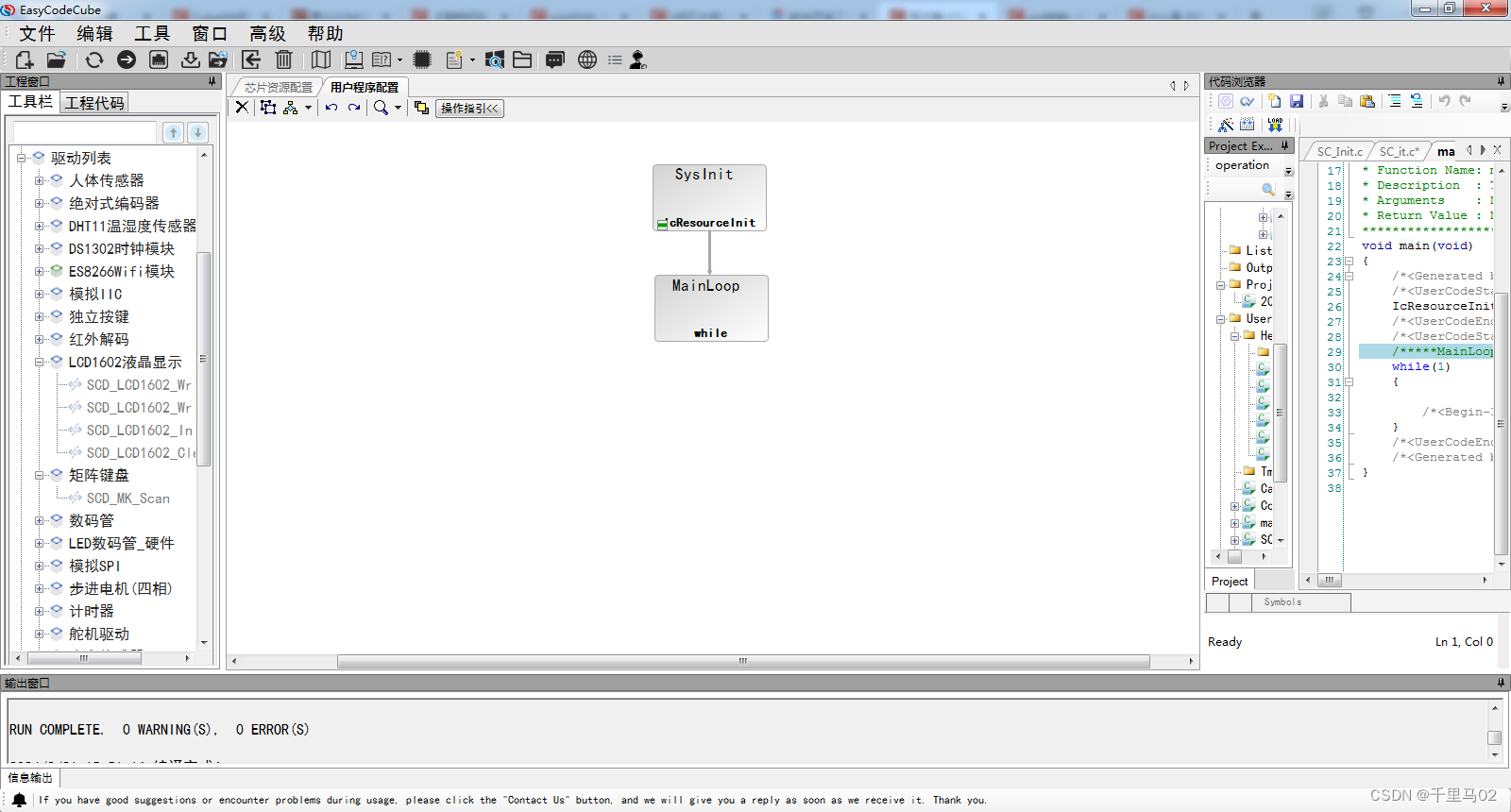

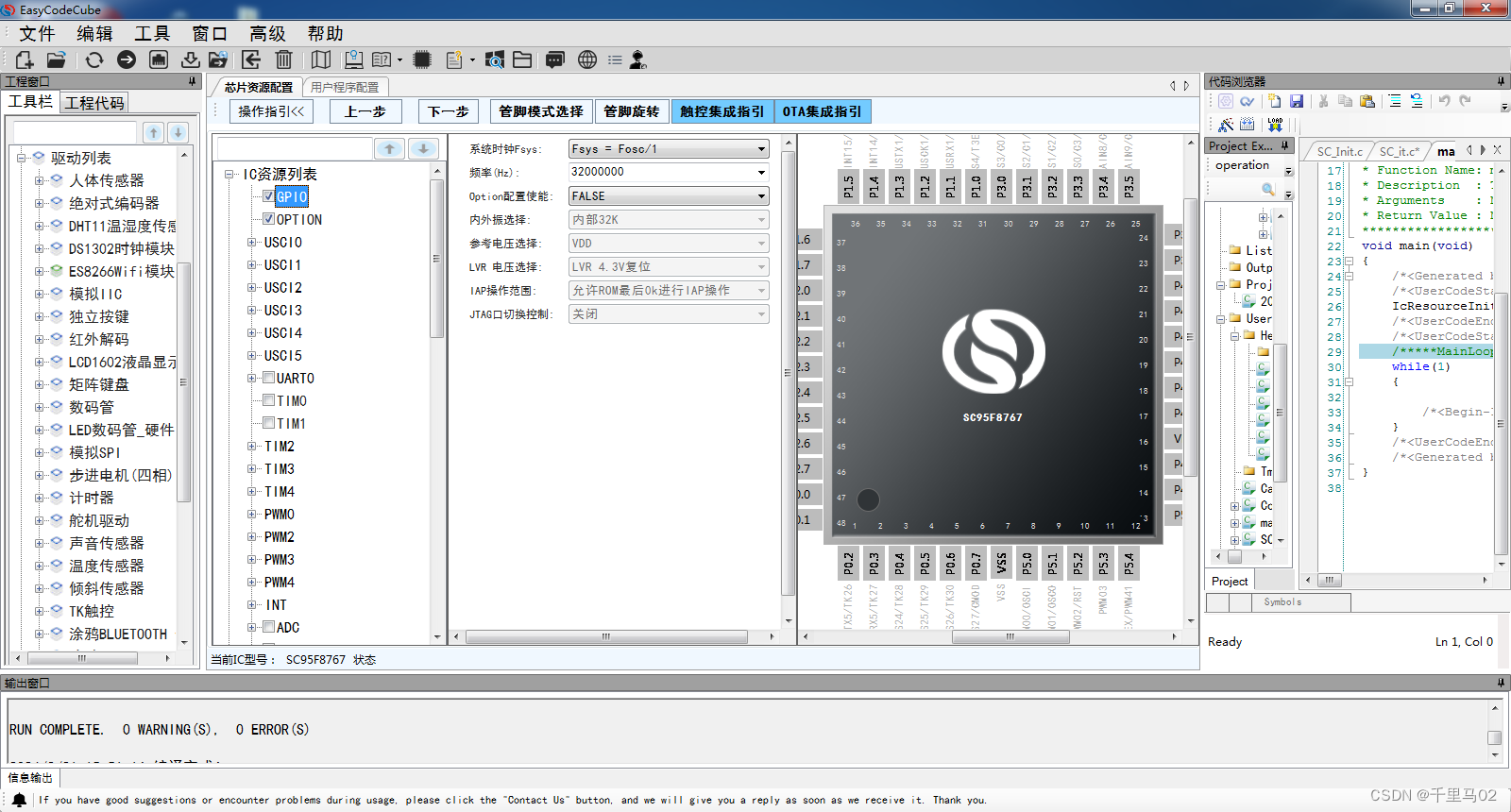

新手引导后即为正常配置界面

看到这个界面，用过STM32CubeMX的朋友们是不是觉的很眼熟，哈哈，这个软件有些像STM32CubeIDE的感觉即：图形化配置+编程

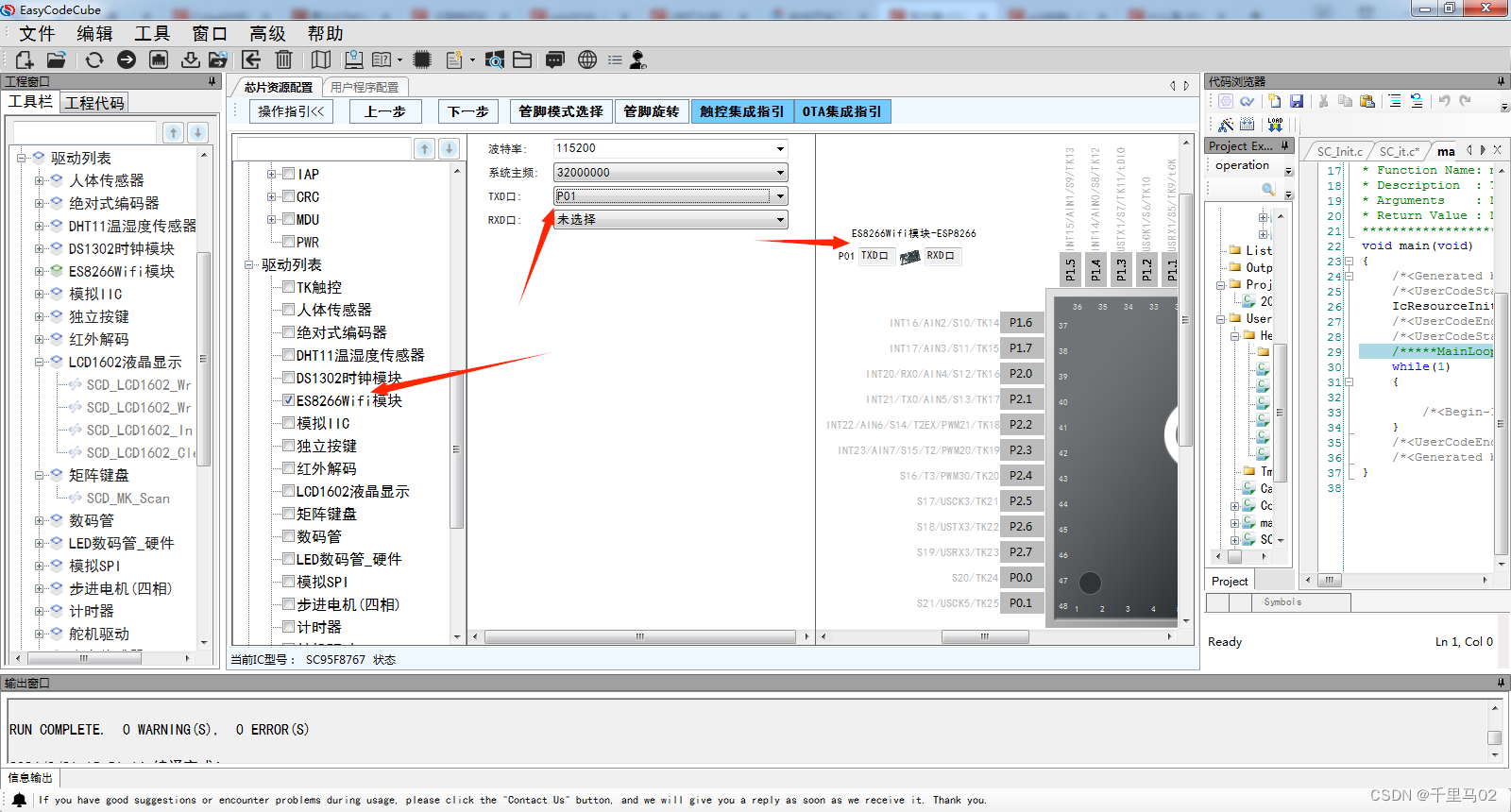

左侧有一些常用的传感器可以直接选择，甚至初始化函数都有了可以直接调用

配置完所有引脚后即可到用户程序配置界面“拖块块”写程序了

完成之后可以直接编译和烧录了，对新手朋友可谓相当的友好了！极大的降低了入手门槛！

整个软件还是有不足的地方，比如管脚视图无法直接拖动，必须拖下方和右侧的滚动条才可以，希望官方能对软件进一步优化，争取全部汉化，优化细节，让使用变得更加流畅顺心！

最后，也希望大家多多支持国产芯片事业发展！
