电子萌新也能秒懂的电路稳定性分析法！✨
伯德图是啥？
双图组合拳，看懂系统频率响应！
- 幅频图：纵轴用分贝（dB）表示信号放大/衰减程度
- 相频图：纵轴用角度（°）显示信号相位偏移
- 横轴都是频率的对数 lgω 核心价值：像“心电图”一样反映电路稳定性，一眼看穿系统会不会震荡！
关键参数秒懂
① 相位裕度 当增益降到0dB时，相位距离-180°还有多少“安全距离”。裕度越大越稳，但响应会变慢（建议＞45°）！
② 增益裕度 当相位跑到-180°时，增益距离0dB还有多少余量。增益裕度＞0dB代表稳定，增益裕度＜0dB系统会“崩盘”！
小技巧：找幅频曲线和0dB线的交点，就是“穿越频率”，穿越频率影响系统的响应速度与稳定性平衡，需合理设置（通常为开关频率的1/20~1/5）
️RIGOL示波器6步带你完成测试

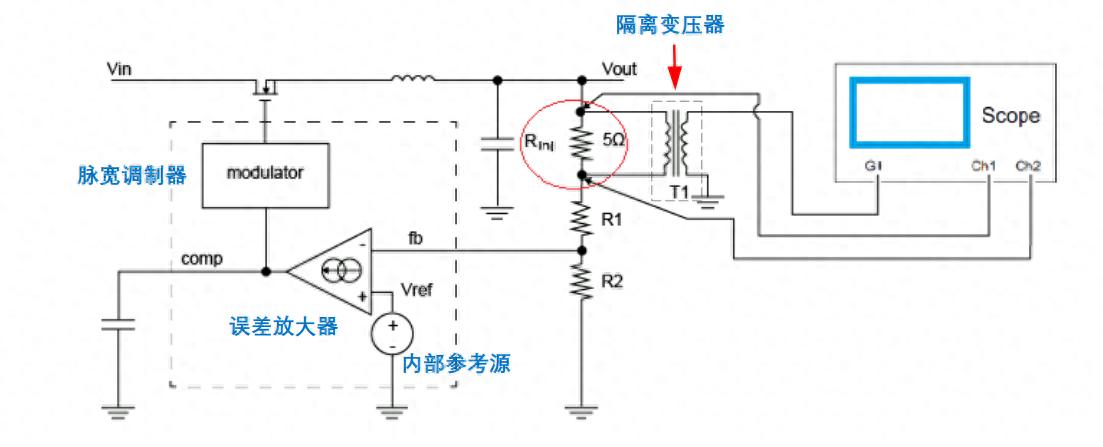

1. 硬件接线 • 在反馈电路中串联一个5Ω的注入电阻；
• 将示波器的信号源作为干扰源通过隔离变压器并联注入注入电阻两端； • CH1探头接扫频信号注入端，CH2连接输出端（可使用示波器标配得无源探头）
（不会接线的小伙伴可以参考图二）
2. 功能开启 开机点导航栏【伯德图测试】，对照接线图二次确认！
3. 参数设置 按照实际测试需求设置起始频率以及终止频率。
4. 一键开测 点击【启动】自动扫频，示波器便能够自动生成幅频响应和相频响应曲线！
5. 数据抓取 • 手指拖动光标，实时查看某频率的增益/相位 • 右上角直接显示相位裕度+增益裕度，不用自己算！
6. 保存结果 支持以表格或图片形式保存测试文件，U盘一插搞定！
私藏技巧
• 环路分析法：给电路“打干扰针”（注入扫频信号），测它抗干扰能力有多强！ • RIGOL神器优势：MHO2000/DHO900S系列自带信号源，不用外接设备超省心！ • 避坑警告：不接隔离变压器？小心电路短路冒烟！
• 互动：你测试过程中遇到过什么问题？
