电磁炉维修经验图解

大家好，欢迎来到IT知识分享网。

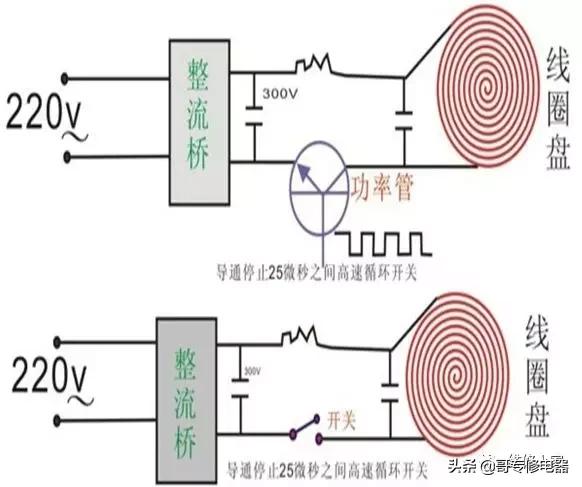

1、先简单说一下电磁炉的工作原理，请看简图：

线盘与振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。说便简单一点，是一个大电流的高速开关电路。

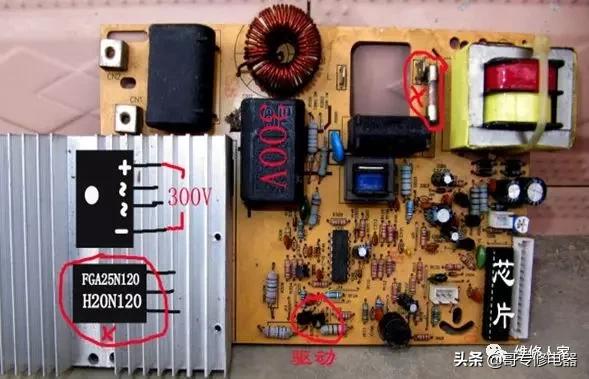

打开机子后，看一个10A～15A保险管是否变黑，烧保险烧时多数坏都由IGBT引起的，所以主查IGBT 首先将线圈盘的接线脚断开，看看开桥式整流是否击穿。换上保险管，测量电容两端电压，桥式整流的直流输出电压为300V直流电压，如无电压，判断整桥流块坏内部是否开路，有无220V交流输入。两端有电压，说明桥式整流的直流输出正常，如果IGBT的两个输出脚击穿，则相当于直流短路。

2、不通电不烧保险丝

没有烧保险丝。电磁炉无反应。多数为供电电路出问题。

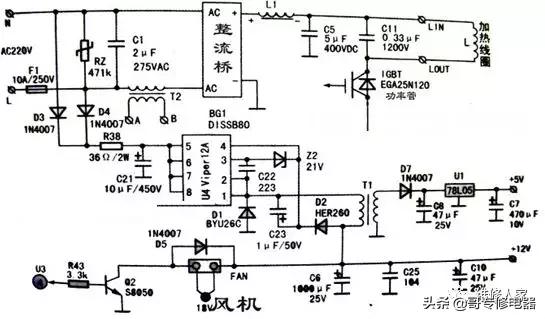

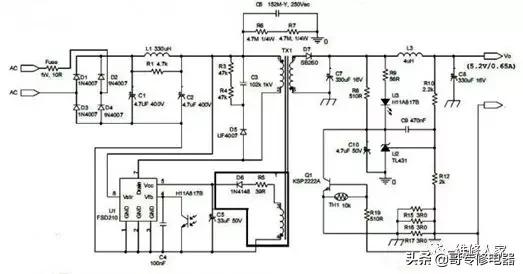

谈谈供电电路。早期的电磁炉用的是低频变压器供电。由于铜价上涨。现在的电磁炉多数都用于高频（开关电源）供电了，我们常见电源模块为，VIPER12A （VIPER22A和VIPER12A前者电流大一些） FSD200 为TX201模块坏时，一个为22~100欧的限流电阻开路，18V稳二极管可能击穿,有的厂商用的是开关电源开关管常13003 13005 等，不管电源用什么方案，一般出输电压为两组。一组为20V之间稳压后给风机和LM339供电。另一为9V左右，通过78L05稳压后给芯片sn74hc164供电。注（78L05样子很像普通小功率的三级管。因电流小。电压要是降到4.7V说明不正常了。）

打开机后我通常看一个450V/10UF之间的电解电容，是否有300V的电压，如果有看LM339第三脚的无18V电压，如有，再看7805有电压否，如果450V/10UF之间的电解电容没有电，前面的22~100电阻开路了，在此可以判断模块已坏了。

3、不加热
上面的现像很好修，可以实接找到原因，对于老手们不在话下，供电正常时电磁炉依然没能加热.可能是5UF平滑滤波.失效。平时在厂里用万用表测量是正常的,但使用一下子就出现停机现像,听到锅有嘀嘀的声音，取样电路的取样电阻阻值变大，同步电路中的大功率电阻也可能变质，使LM339较器比较电压不正常，电压取样的大功率电阻阻也很容易变质，所以进入保护状态。（一般常见这些电阻的体积很大，阻质常用在270K至820K之间。有的也是阻值小，也是由很多个串联起来的。变化到10K之间就无法工作了。因为比效器的比效电压，相差只有0.2V之间。修电磁炉时建议用数数万用表）焊出大个电阻们的一头，万用表一个个测量。

4、按键失灵

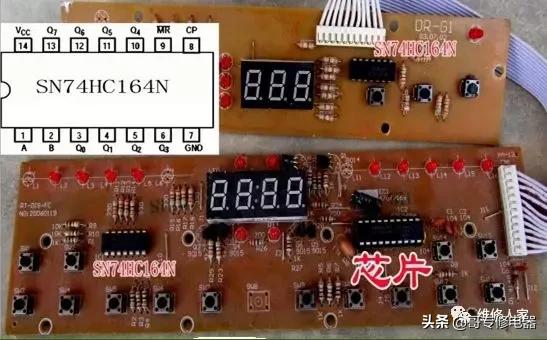

按键开关内部是一个弹簧片构成，厂里试验时以90克的重量按压八万次之间就弹簧不起来了，平时人们使用中很用力的按压或者进水油污达不到一万次就失灵了，用久了的电磁炉按键开关坏时，我们维修人员也要把常使用频率较高的加减开/关也换掉，要不然，过些日子，别的按键又失灵了，会影响维修人员的信誉，有时我们会碰到换了按键开关，还是不能开机，面板上指示灯不亮，或者全亮，我不管它三七二十一，换了SN74HC164N再说。

有些电磁炉芯片设计成，当内部电路检测到导常时，进入了锁定了，也让你无法开机，这时我们要检查别的电路，还有的电磁炉，工作后过一两分钟之才检测热电阻的，有的直接检测，用维修逻辑之道处理之后，电磁炉还是不能工作，只能用一些傻瓜维修方法，别说还管用呢，扫雷方试，5V。18电压正常听到BB叫声。换那两个大电容。再看看。取样电阻。换换339。重要部位都换一换试一次。死马活马处理。我虽然修电磁炉这么多年了。不是每一台都能修好的，芯片坏时有时表现不太明显。
