提供HEF4051BT/CD4051BM96/CD4051/CD4051H中文资料_价格_PDF数据手册_引脚图及功能
产品描述
HEF4051BT/CD4051BM96/CD4051/CD4051H 一款八选一模拟开关电路，内置3个地址选择端（S1～S3），低有效的使能输入端（E¯），8路独立的输入/输出端（Y0～Y7）及公共输入/输出端（Z）。电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0～Y7）端，另一端连接到公共的输入/输出（Z）端。
当E¯为低电平时，通过S1～S3选择一个通路的开关处于低阻导通状态。当 E¯为高电平时，S1～S3设置无效，所有开关处于高阻关断状态。如果需要切换开关状态，就必须使用使能输入端（E¯）。VDD和VSS是连接到数字控制输入端（S1～S3 和E¯）的电源电压。（VDD－VSS）的范围是 3～18V。模拟输入输出（Y0～Y7 和 Z）能够在最高 VDD，最低 VEE之间变化。VDD-VEE不会超过 18V。对于用做数字多路选择开关，VEE 和 VSS是连在一起的（通常接地）。
CD4051H 主要应用于模拟多路选择开关、数字多路选择开关及信号选通。封装形式:
DIP16/SOP16/SSOP16/TSSOP16。
基础参数
工作电压：3V~18V
工作温度：-40℃～+105℃
静态电流(最大值): 20uA
不同 V,最大 CL 时的最大传播延迟: 10ns@18V,50pF
逻辑电平-高: 3.5V~12.6V
逻辑电平-低: 1.5V~5.4V
|
DIP16 |
SOP16 |
TSSOP16 |
|
|
长 |
19.2mm |
10.0mm |
5.1mm |
|
宽 |
9.3mm |
6.2mm |
6.6mm |
|
高 |
7.0mm |
1.75mm |
1.2mm |

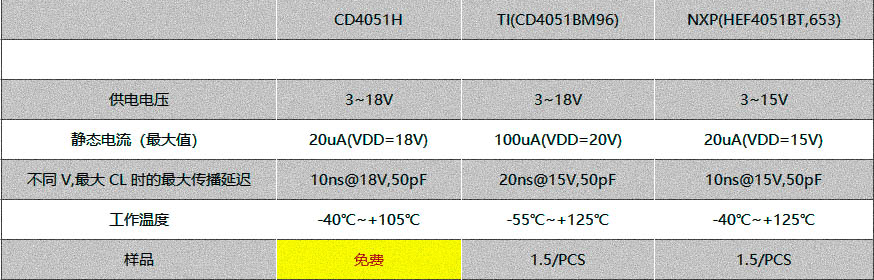

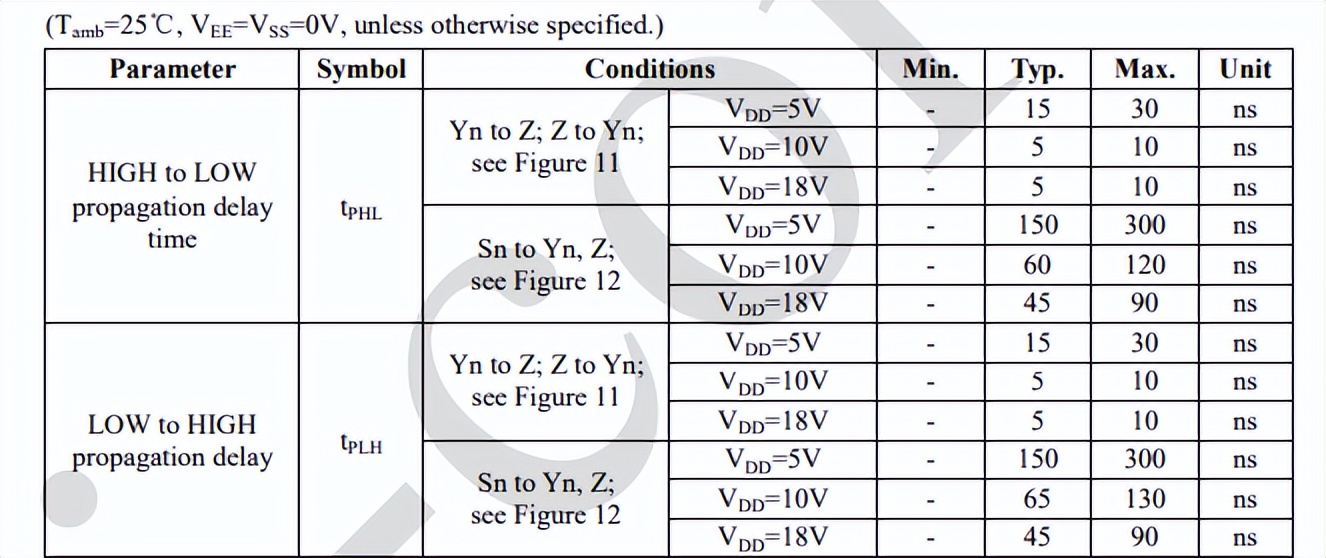

交流参数
功能框图
逻辑符号

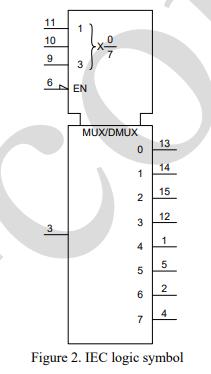

IEC 逻辑符号

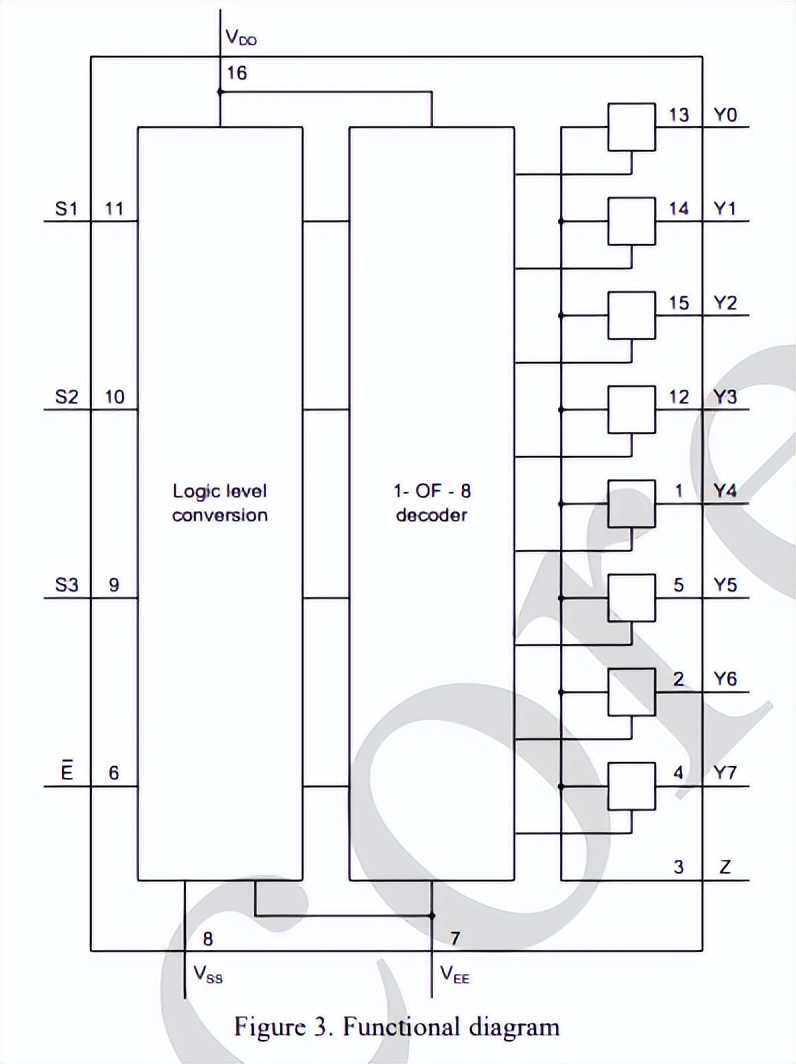

功能框图

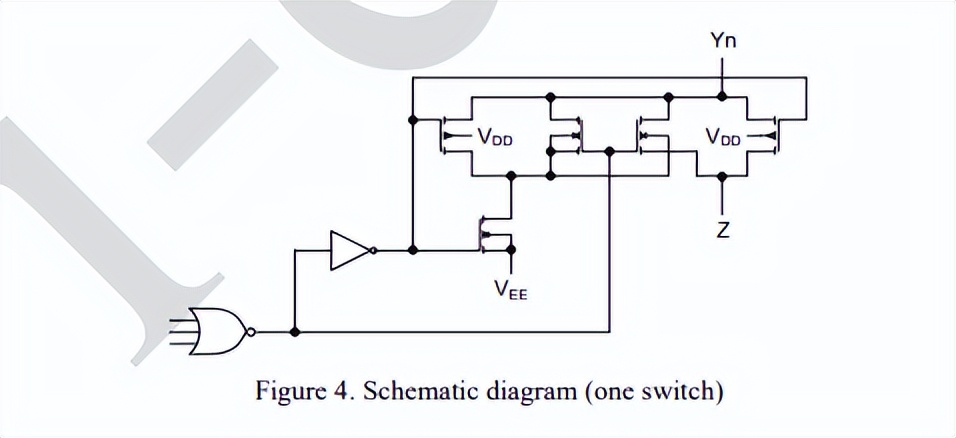

单个开关的原理图

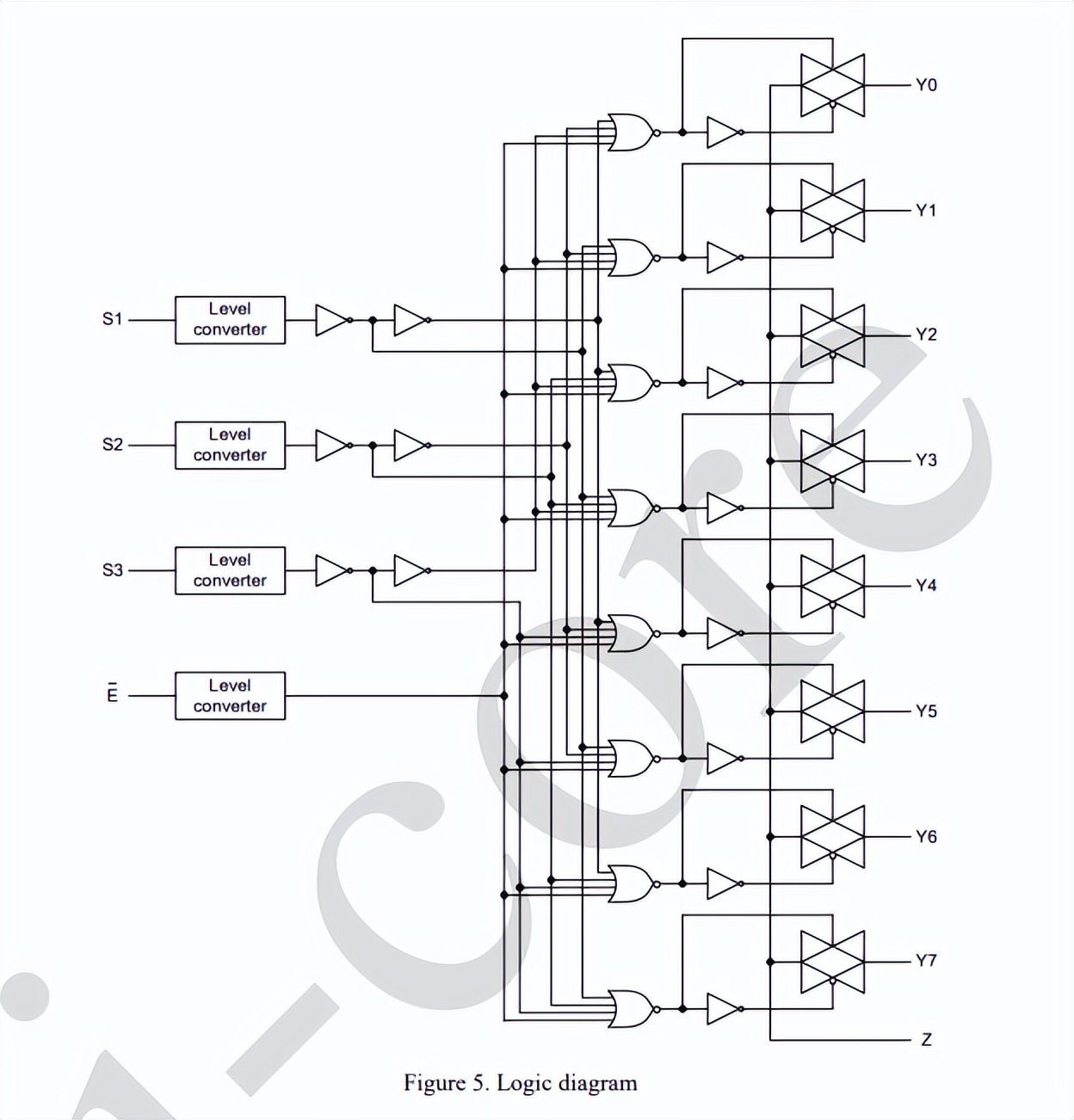

电路内部逻辑图
引脚图及功能

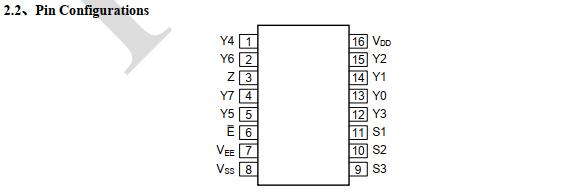

引脚排列

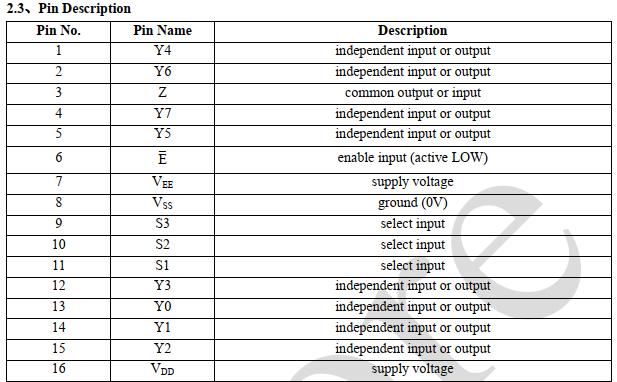

引脚说明

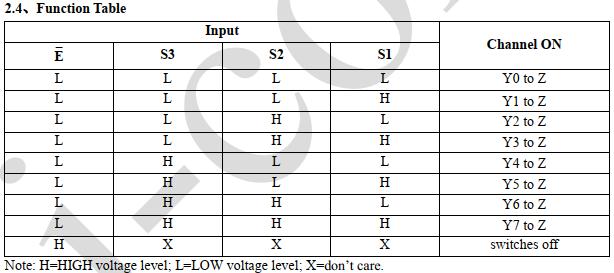

功能表
标准信号电路
标准信号电路是用来区分不同的电压电流信号，定位在每个正确的路径的必经点，本设计是定位在互感器的端子等。如图2所示，共4组信号选择开关CC4051芯片,其中第1、2个CC4051连接电能表的01到10个端子，第3、4个CC4051芯片连接到各互感器及电压零线等位置。电路右边是11个电阻和一个12 V电源串联，然后取出10个电压值作为彼此区分的标准信号。将这些信号定位在相应的互感器端子及零线等位置。
单个CC4051是由A0~A2三位地址控制的八选一信号选择开关，输入信号由I0~I7输入，由O（OUT）输出。两组4051芯片之间的片选功能脚（INH）用一个非门连接就组成了4位地址的16选一信号选择电路。为了方便说明，我们把连接电表端的记作第一组，连接标准信号的为第二组。如此，就有了如图所示的两组16选一信号选择电路。其中MCU发出的D0~D3是控制4051（3、4）芯片的第二组十六选一电路，D4~D7是控制第一组信号选择电路的输出。我们通过比较这两组电路的相应信号来确定相应的接线起止点，进一步判断接线是否正确，及错误发生时的错误类型。
参考报价
