在电子制造领域，物料清点是一个看似简单却至关重要的环节。尤其在精密度要求极高的SMT(表面贴装技术)生产线上，元器件种类繁多、规格细小，传统的人工点料方式效率低、误差高，已难以满足现代工业对自动化和精确性的需求。
于是，X-Ray点料机应运而生。那么，这种设备到底是什么?它的工作原理是怎样的?又具备哪些实用价值?本文将从基础概念到核心优势，一文带你全面了解X-Ray点料机。
一、X-Ray点料机是什么？

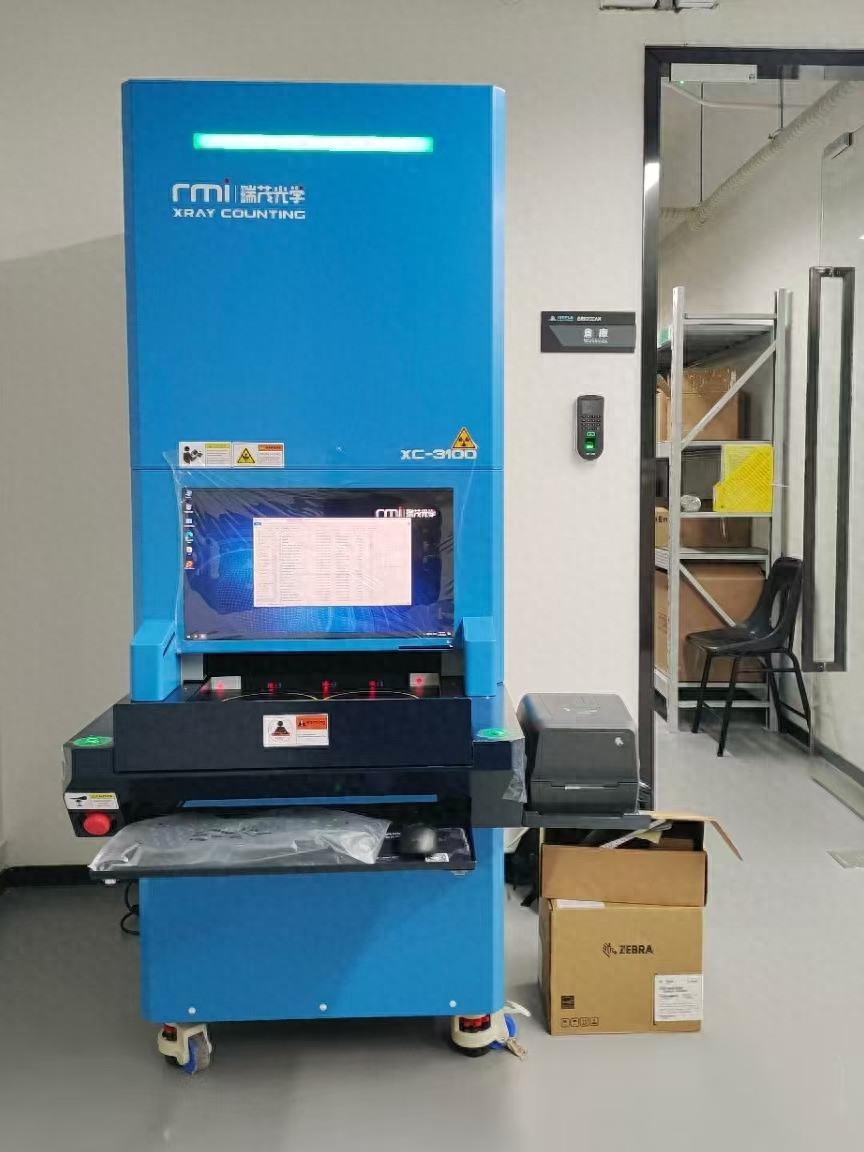

X-Ray点料机，全称为X射线智能点料机，是一种利用X射线成像技术，对元器件卷盘(如电阻、电容、IC等)内的物料数量进行自动检测的智能设备。它的最大特点在于无需拆包、无需展开料带，即可在不破坏包装的前提下快速完成清点工作。
这种设备主要用于SMT加工厂、EMS代工厂、元器件仓储等场景，在原材料来料检验、库存清点、生产退料等环节发挥着关键作用。
二、它是如何实现“隔着包装也能数清楚”的？
听起来像是“透视眼”，X-Ray点料机的核心技术，确实就是“透视”——即X射线成像。
工作流程大致如下：
X射线穿透物体：设备释放低剂量的X射线穿过元件卷盘。
接收成像：被照射的元件根据密度和厚度不同，会对X射线产生不同程度的衰减，形成明暗对比图像。
图像识别：设备内置图像识别算法，会自动识别图像中的元器件位置、排列方式和数量。
自动计数：通过计算图像中元器件的数量和分布，实现精准的数量统计。
输出结果：数秒钟内即可完成一卷物料的点数，结果可上传至系统或打印标签。
这一过程中，料带无需拆封，避免了二次污染或物料浪费，也节省了人力成本。
三、相比传统点料方式，它有什么优势？
传统点料主要依赖人工计数或称重方式，这种方式在面对0402、0201等微型元件时，存在诸多弊端。而X-Ray点料机的优势则十分明显：
1.人工点料往往需要展开料带，甚至取出部分元器件进行称重，而X-Ray设备无需拆包即可直接读取数据。整个过程从扫描到输出结果仅需5~10秒，大幅提高了清点效率。
2.不论是编带、卷盘、管装还是托盘包装，X-Ray点料机几乎都能识别。而人工计数容易受到视觉疲劳、包装不规则等因素影响，准确率相对较低。
3.得益于高清X射线成像与图像算法配合，点数精度误差通常可以控制在±0.5%以内。相比人工方式可能达到的5%以上误差，可靠性更强，特别适用于高价值、小体积元器件。
4.点料结果可实时上传系统，形成数据记录，便于后续库存管理、异常追溯和质量控制。这也是实现精益生产和智能工厂建设的重要一环。
5.不同于人工需要休息，X-Ray设备可实现全天候连续点数，尤其适用于物料吞吐量大、频繁收发货的生产线或仓储中心。
四、它的应用场景有哪些？
X-Ray点料机的使用正在逐步扩展，不仅局限于SMT车间。在以下环节，它都有良好表现：
仓储入库：对来料批次进行点数核验，防止缺料、短装。
生产前准备：清点物料剩余，核实与BOM对应关系。
退料管理：对未用完的卷盘快速清点数量，自动登记回库。
库存盘点：用于周期性或即时库存清查，提升库存准确率。
品质追溯：配合MES系统，实现每一卷物料的数字化闭环管理。
五、需要注意的几点
虽然X-Ray点料机有诸多优势，但在实际使用中仍需注意以下几点：
尽管射线剂量极低，但操作人员仍需遵循安全规程，确保设备屏蔽完善。
对于严重错位或重叠的编带，图像识别精度可能下降，需人工复核。
初期购入设备成本较高，适合物料种类多、数量大、管理复杂的中大型电子制造企业。
结语
X-Ray点料机正在改变电子制造业对“点料”这一传统环节的认知。它不仅提高了效率和准确率，更推动了智能仓储与数字化生产的落地。从长远看，它将成为越来越多企业实现“人机协作、智能运营”的关键一环。
了解它，也许就是你迈向更高效生产流程的第一步。
