keil配置

大家好，欢迎来到IT知识分享网。

下载

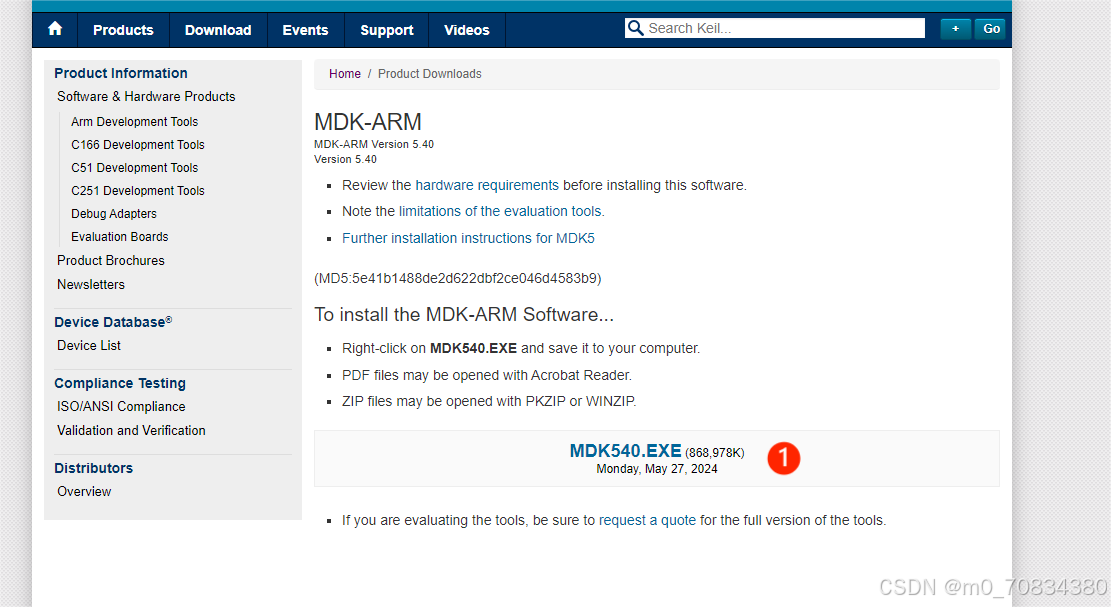

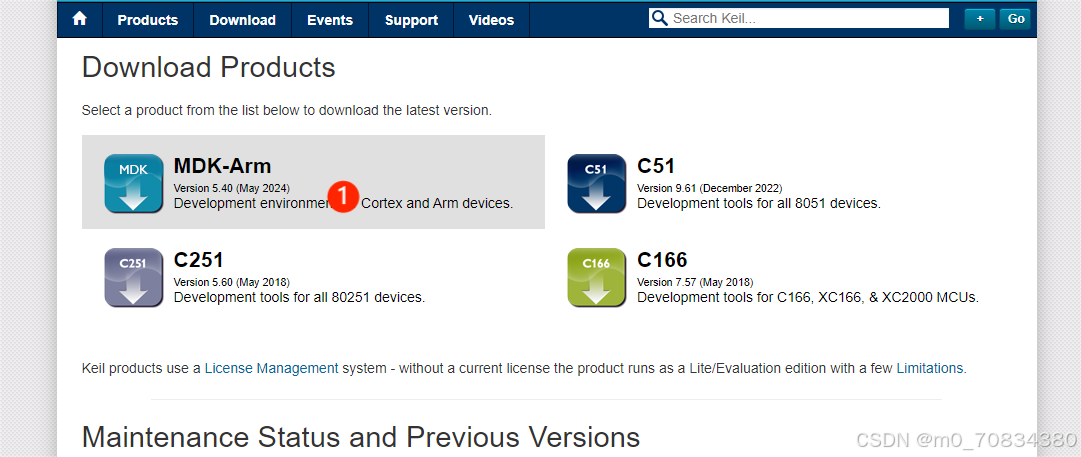

• 1.进入官网：：https://www.keil.com/

• 2.按需下载

• 3.填写个人信息
• 4.下载

安装

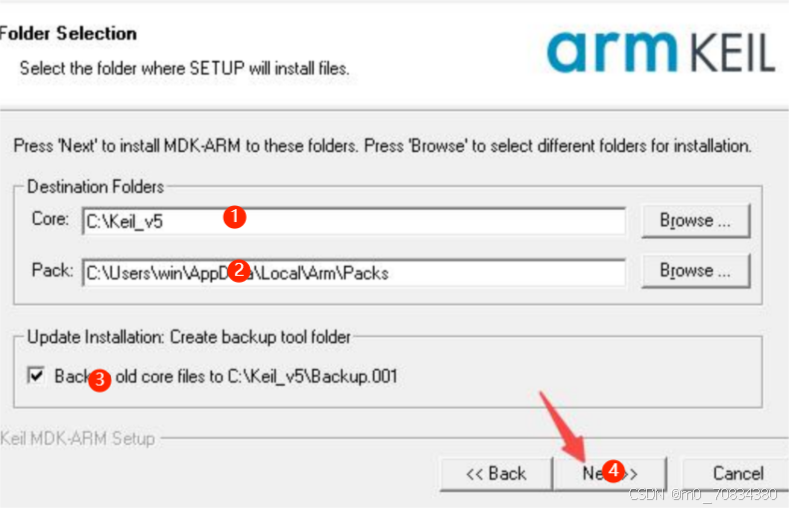

• 下一步……..下一步……下一步……

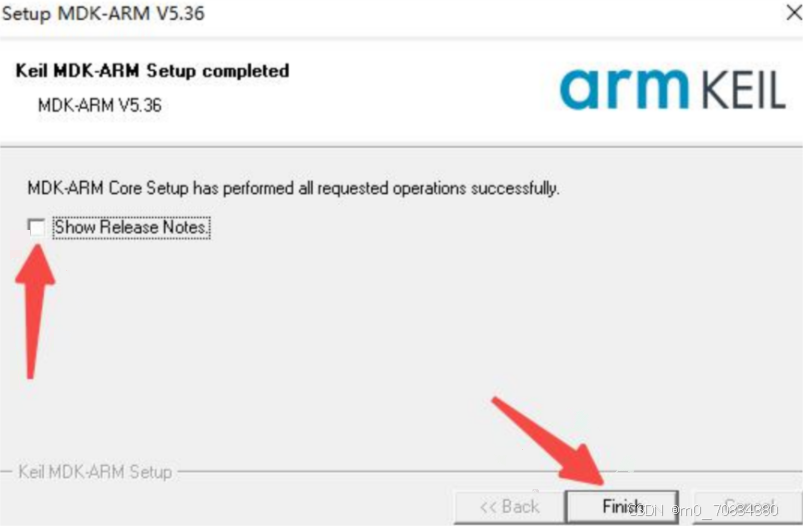

• Finish

keil配置stm32F103C8T6

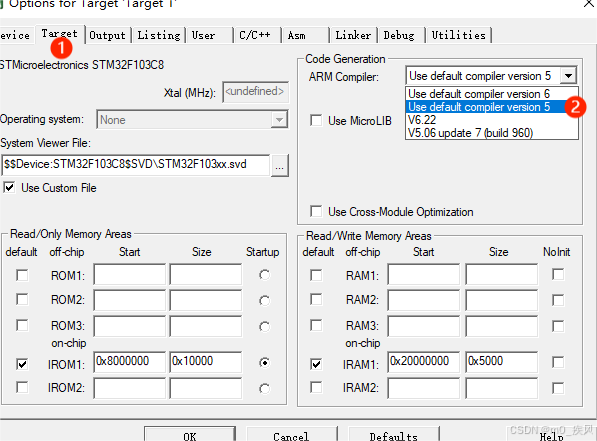

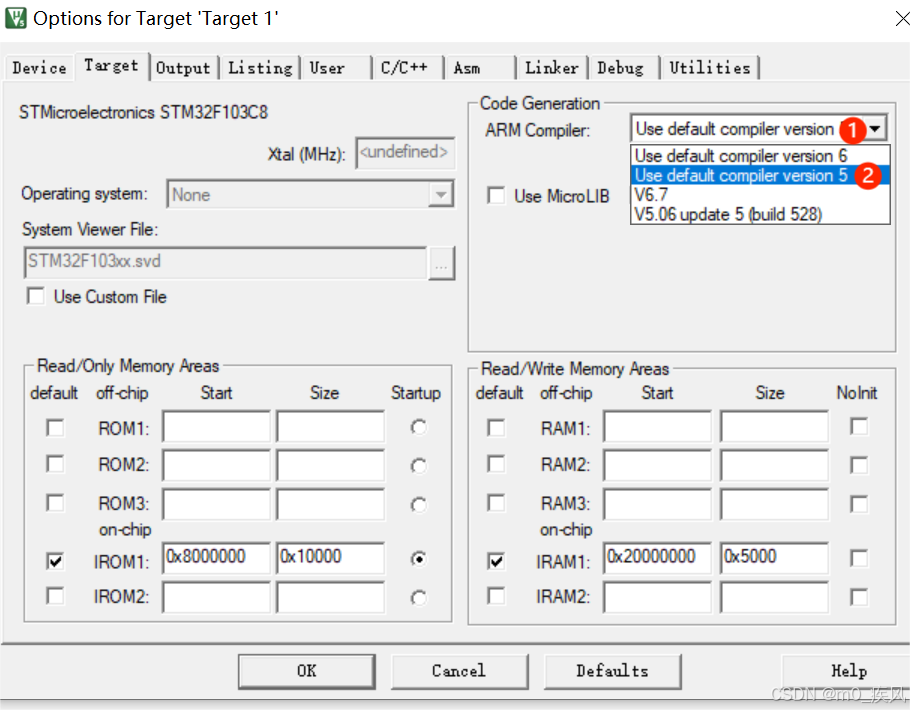

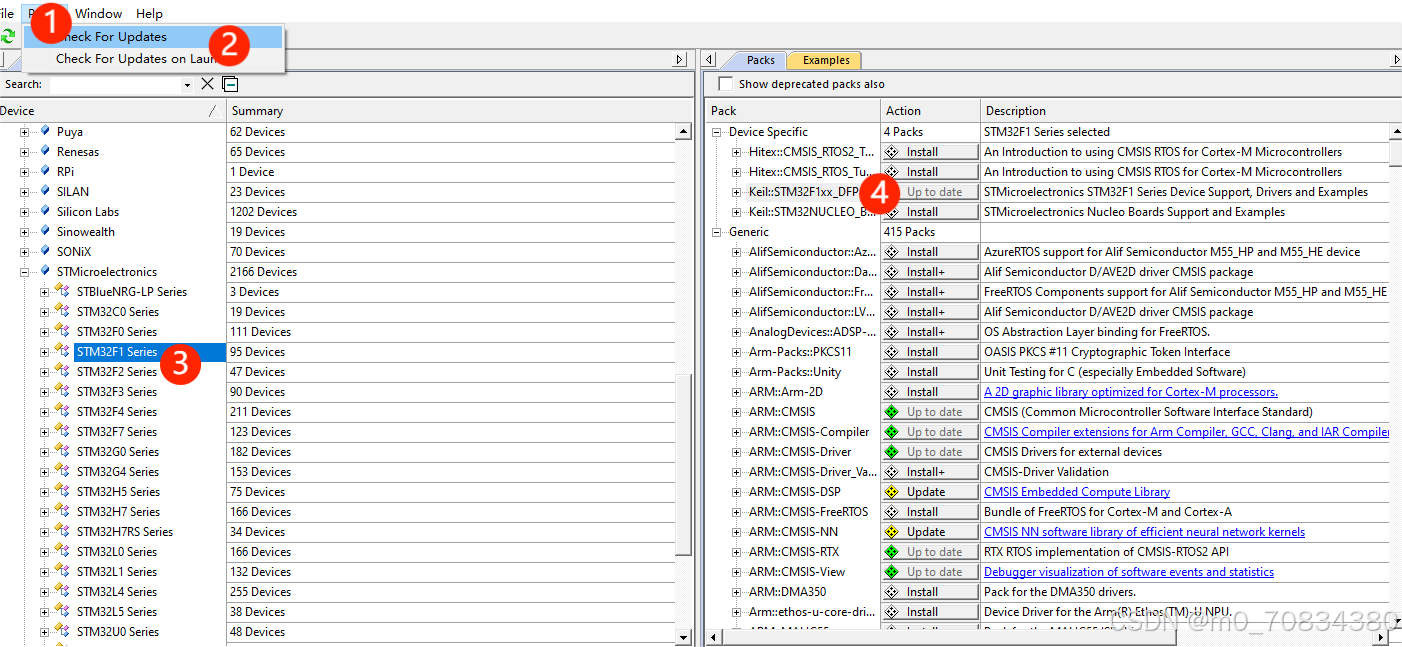

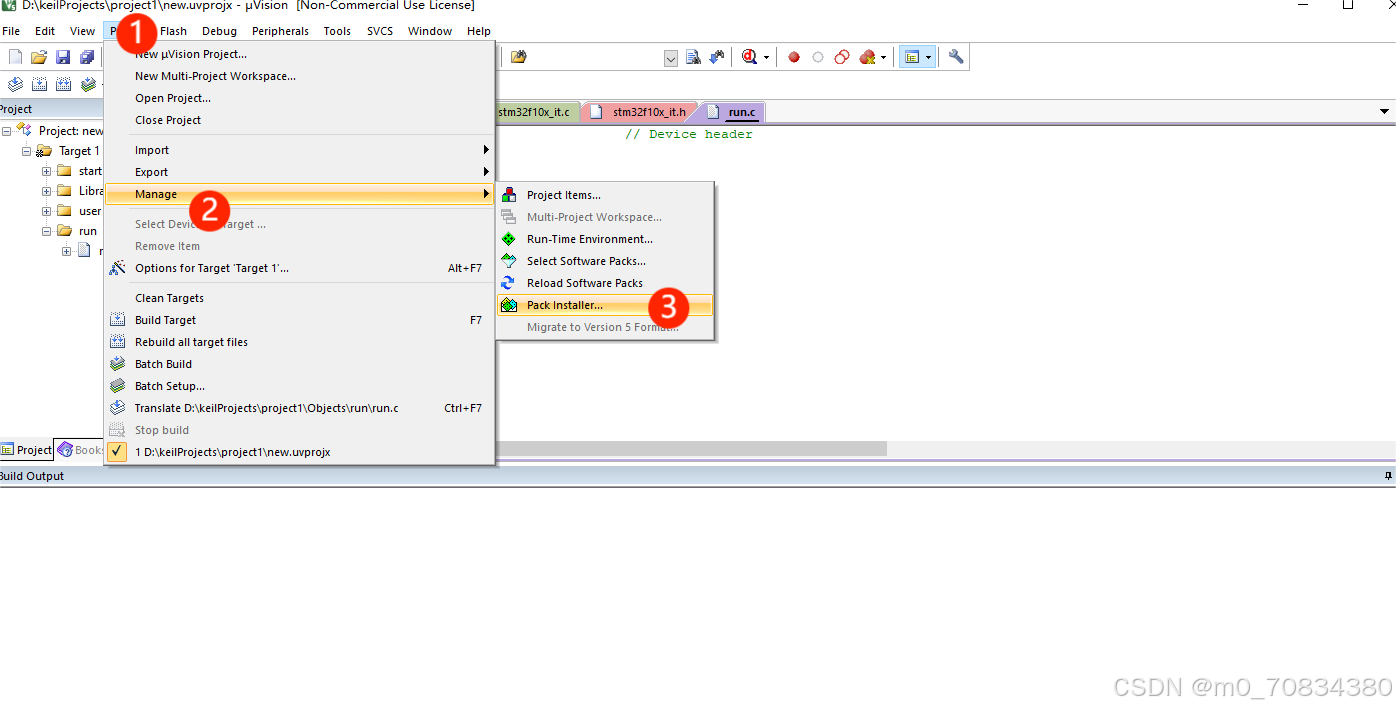

1.install paks

方案1：CMSIS Packs下载

方案2：官网下载：

https://www.keil.arm.com/packs

2.新建项目

项目文件目录：start、library、user、

3.下载项目模版

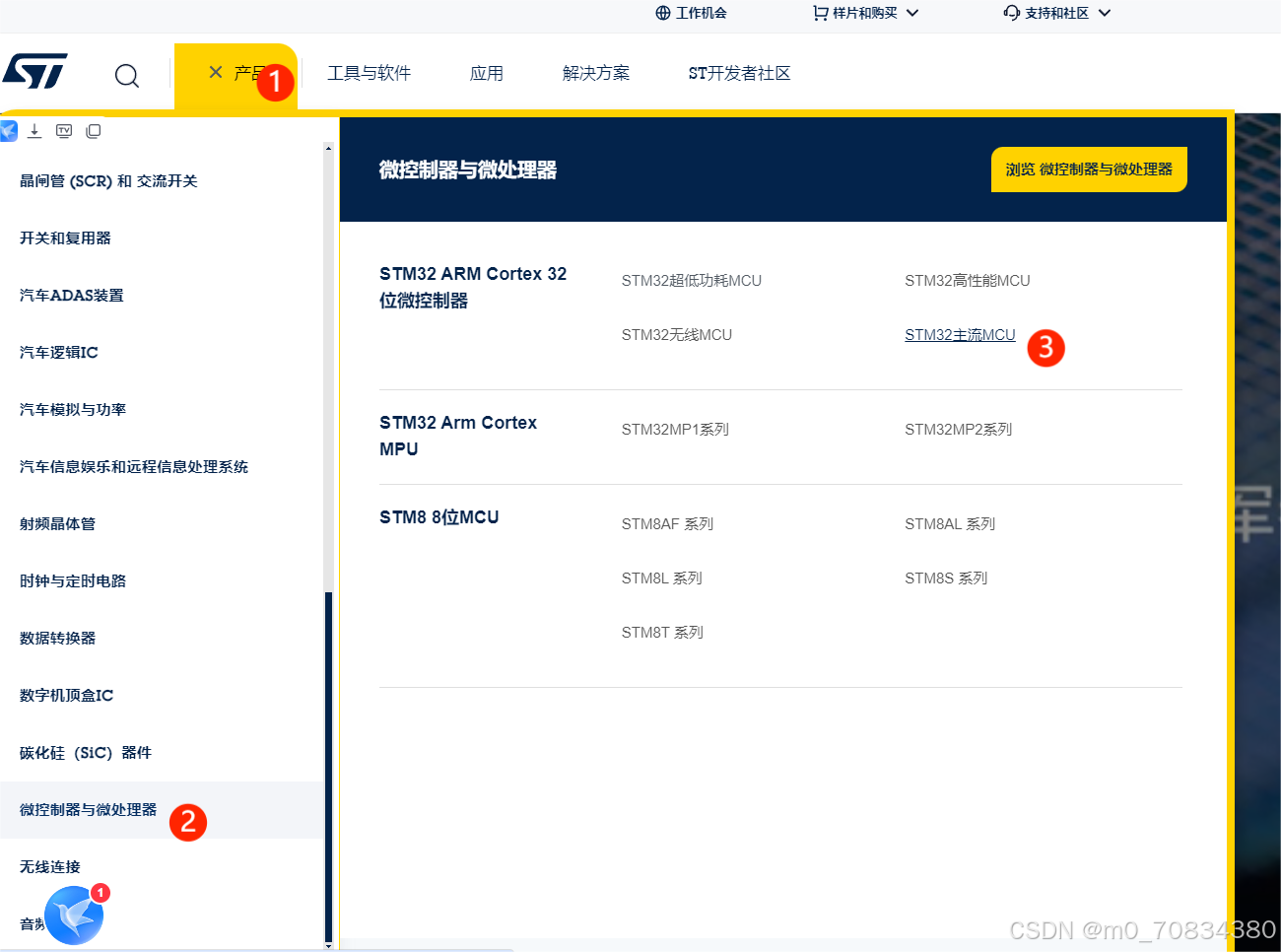

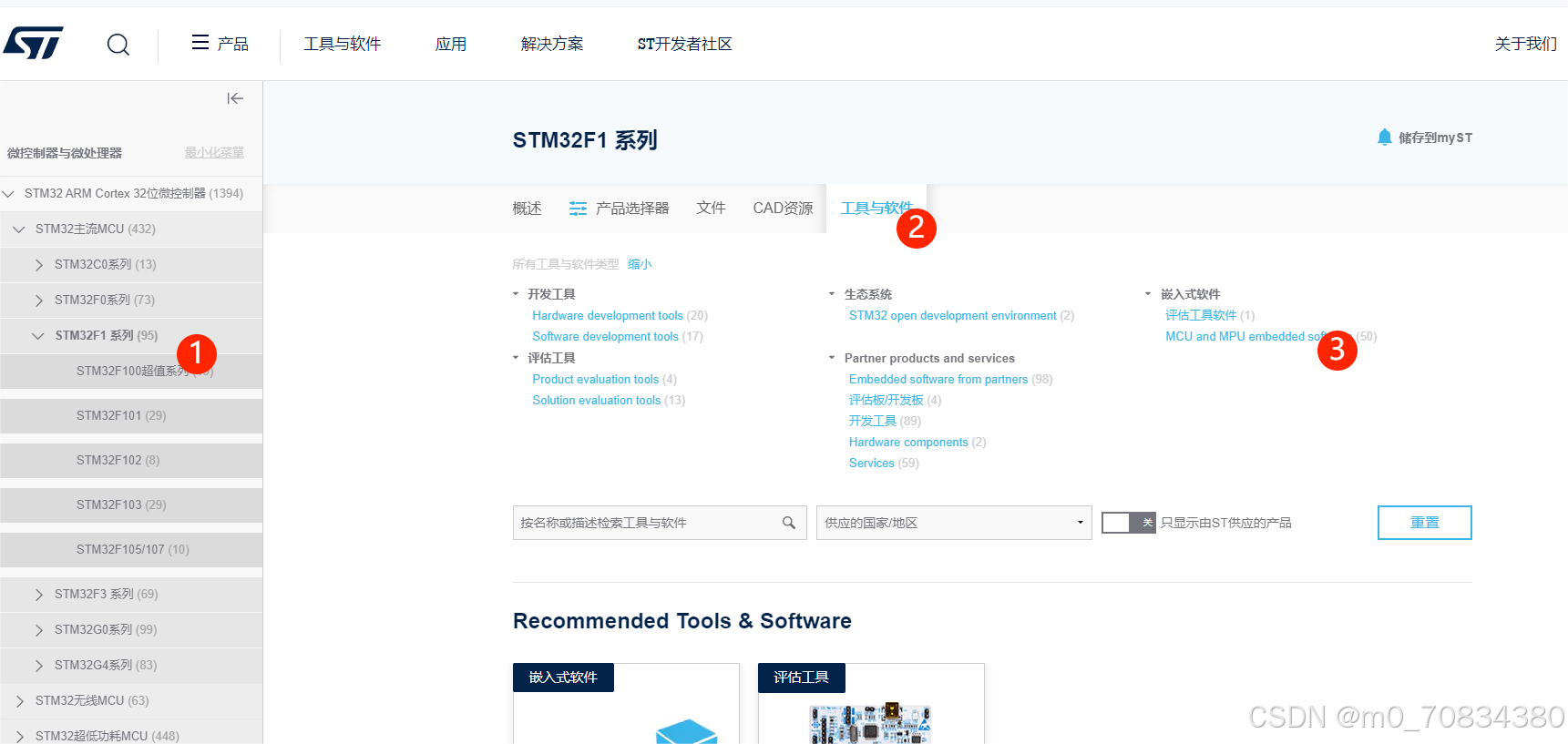

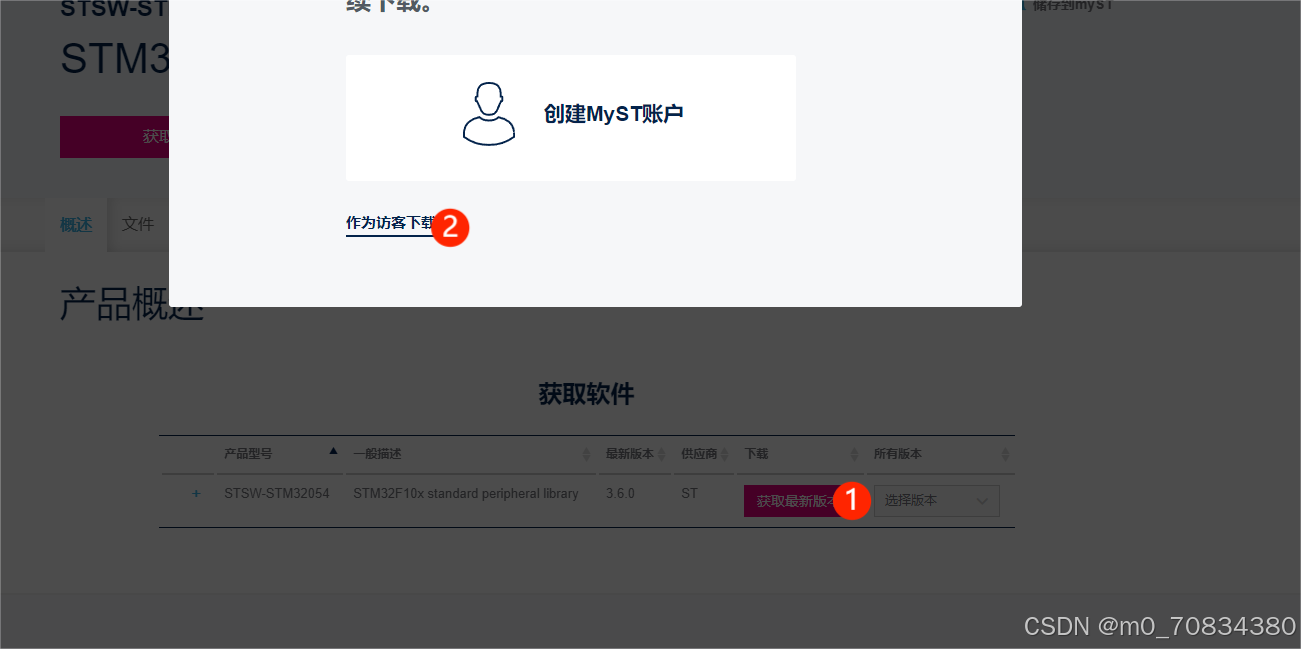

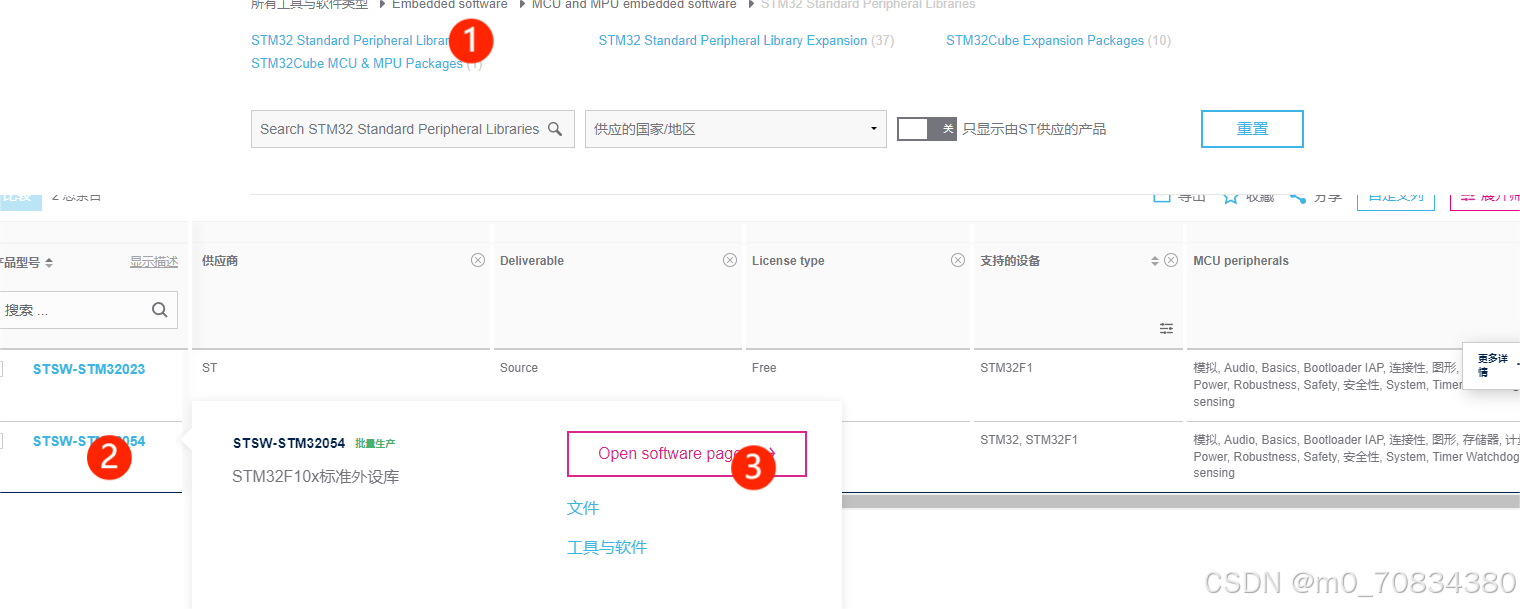

https://www.st.com.cn/content/st_com/zh.html

•  按需下载

4.复制模板文件到项目

• 1.复制13个文件到：start

复制：

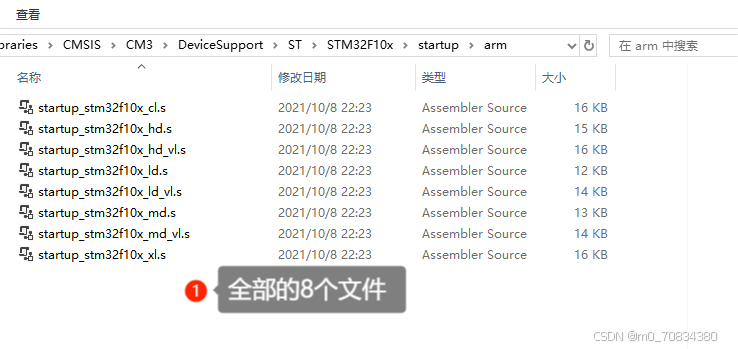

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

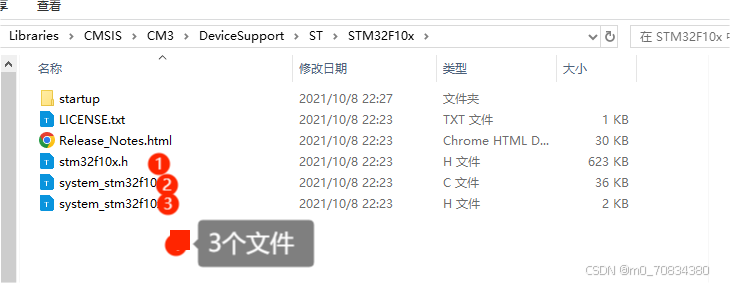

复制：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x

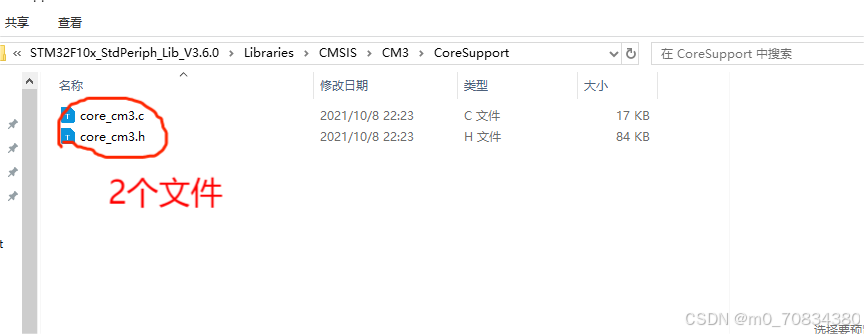

复制：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport

•  2.复制46个文件到：Library

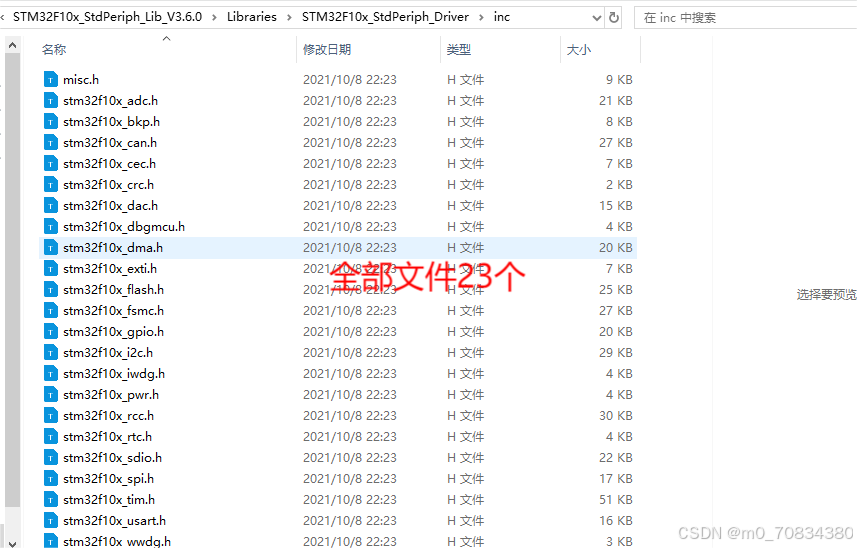

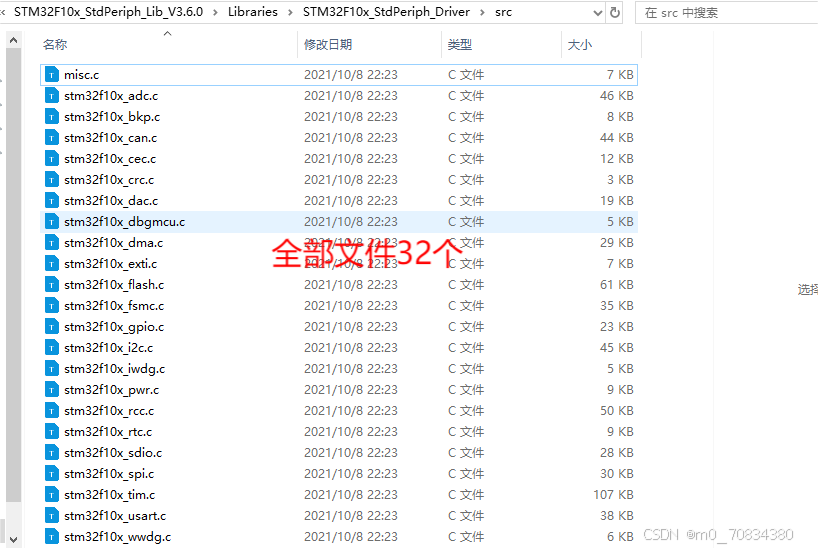

复制：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc

复制：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src

• 3.复制文件到：user

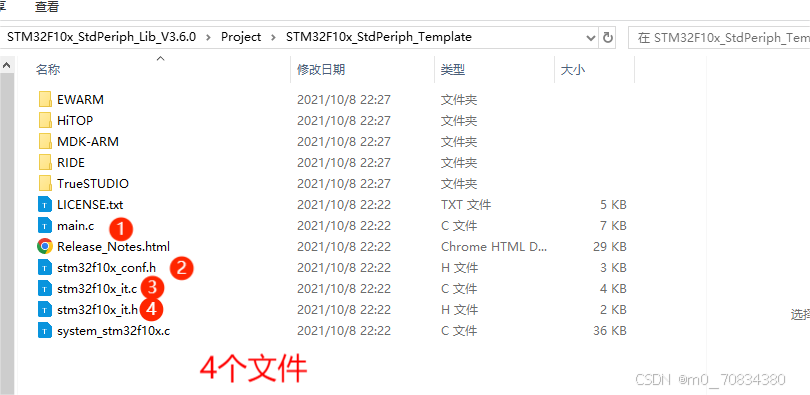

复制：STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template

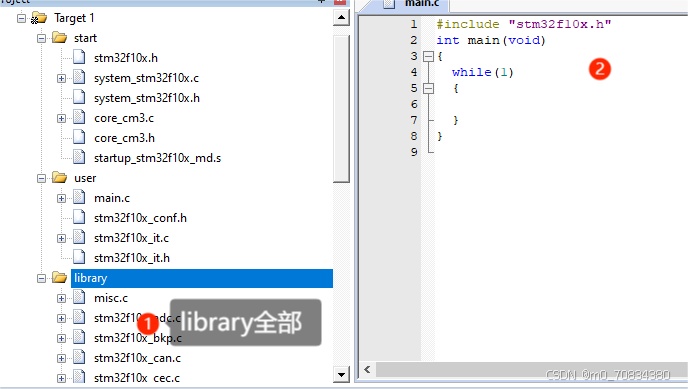

5.keil 项目添加文件

6.ST-Link驱动的下载、安装、配置

下载

方式1：keil目录自带：Keil_v5\ARM\STLink\USBDriver      Jlink:Keil_v5\ARM\Segger\USBDriver

方式2：官网下载：https://www.st.com/zh/development-tools/stsw-link009.html#get-software

安装

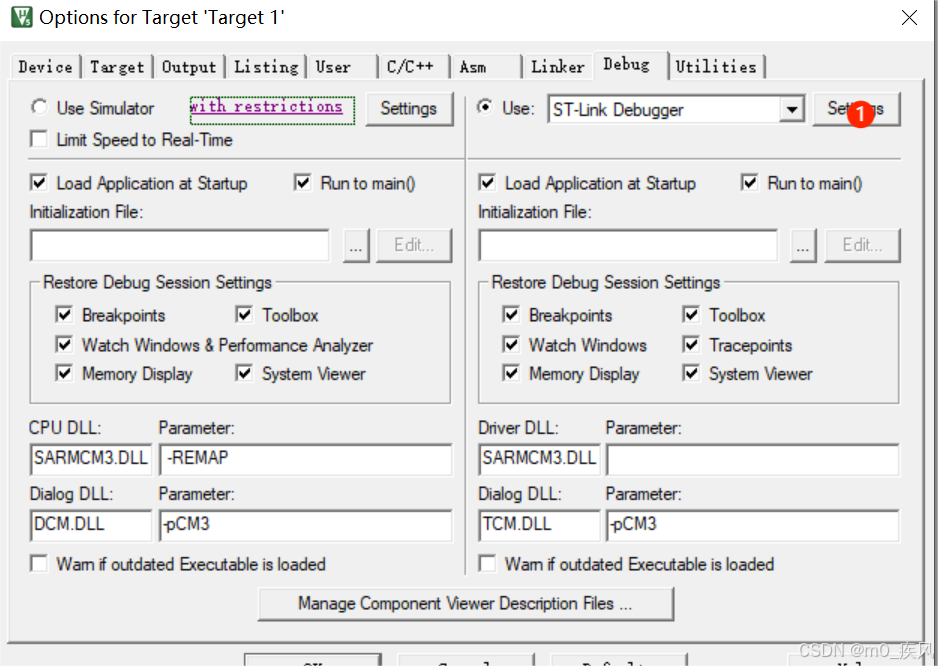

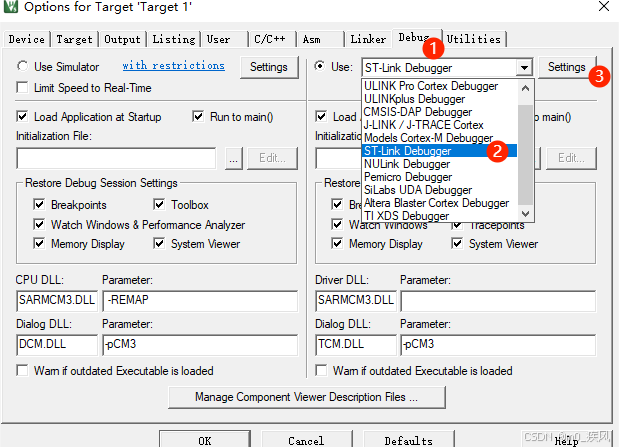

ST link 配置

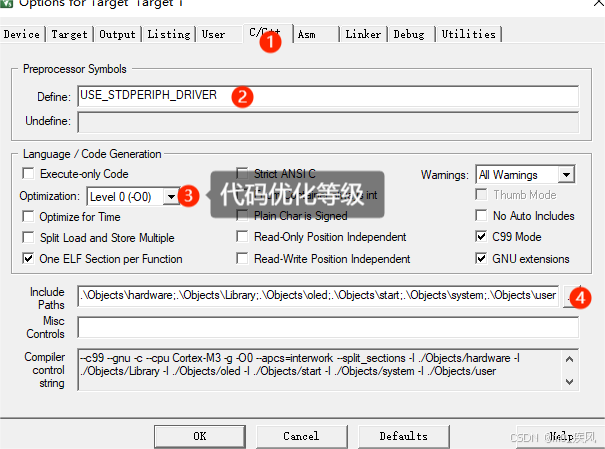

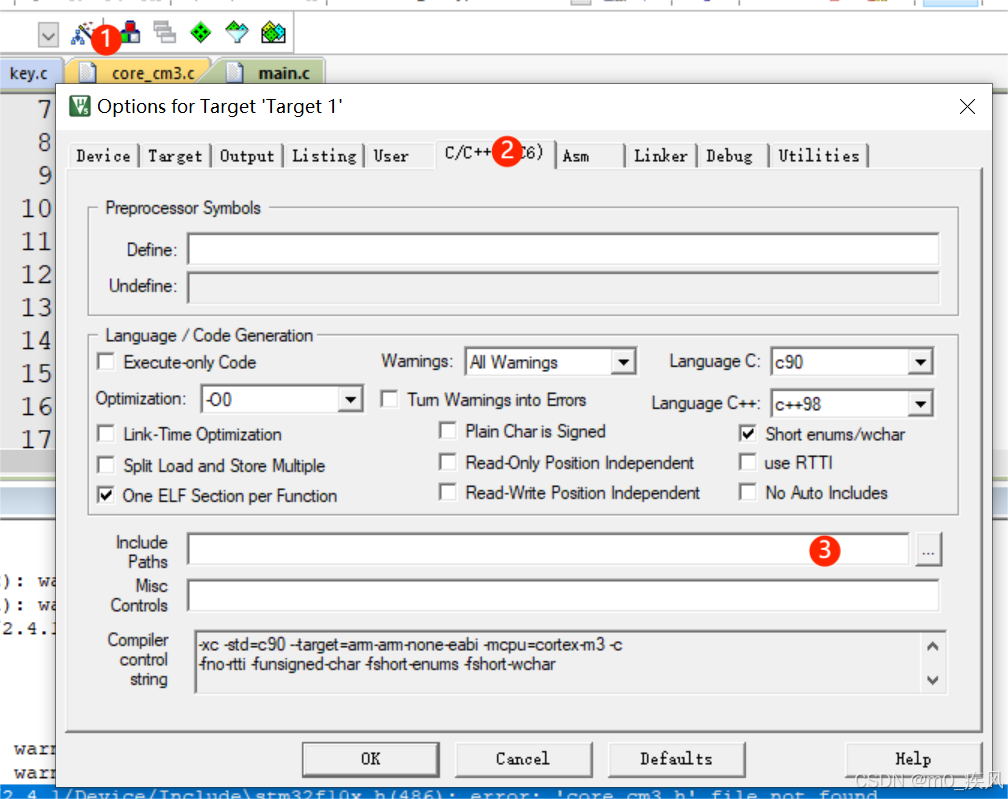

USE_STDPERIPH_DRIVER

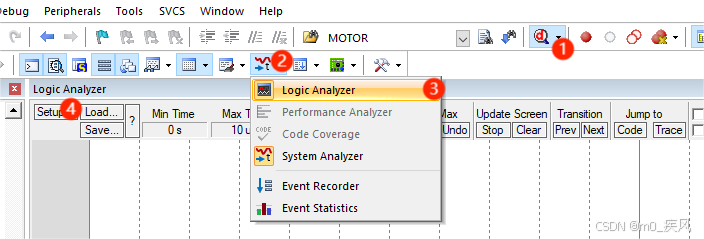

kei 调试仿真

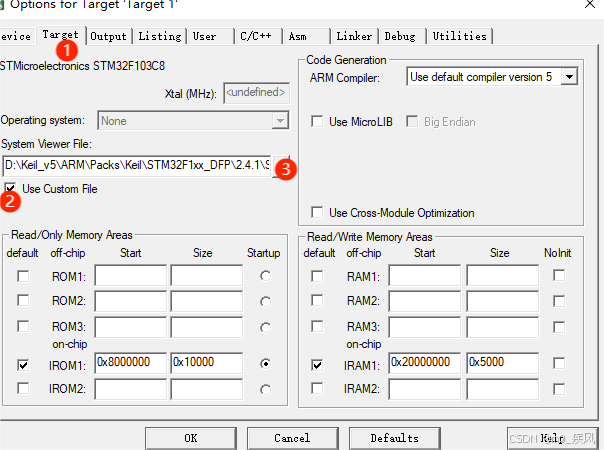

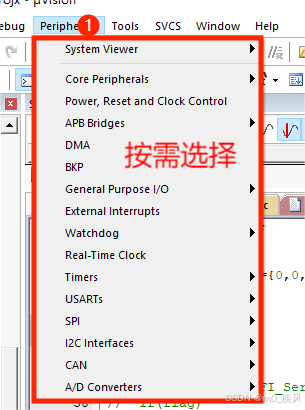

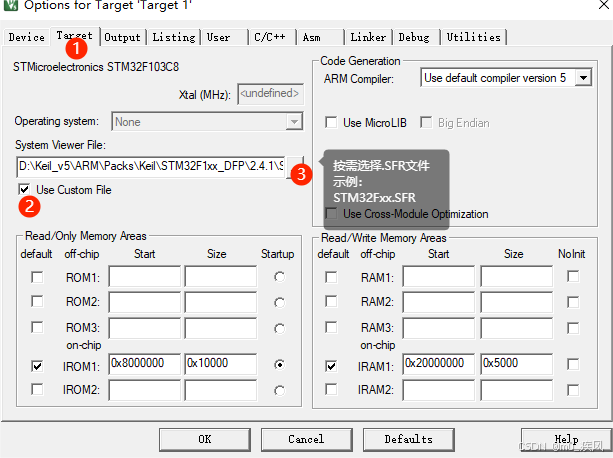

system view 空白问题

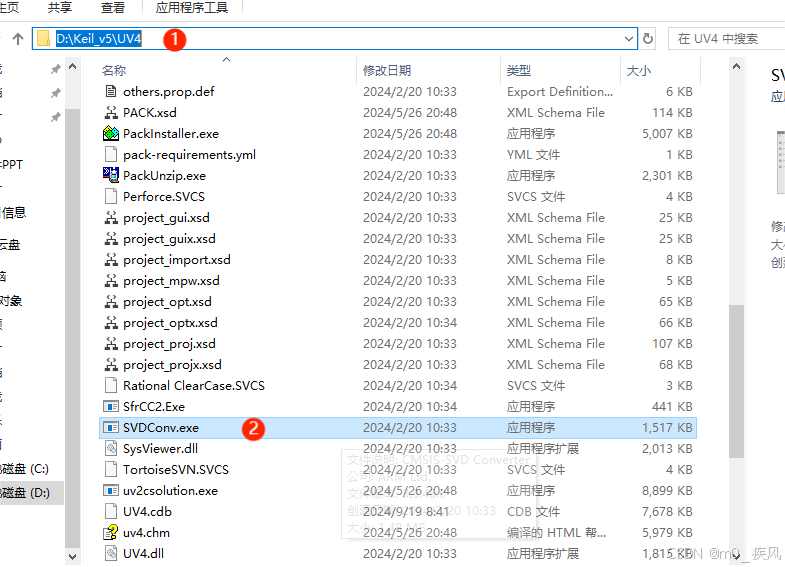

1.查看目录是否有 SVDConv.exe 文件

 2.找到并 进入SVD目录

3.在SVD目录运行cmd命令

.svd 转.sfr

 D:\Keil_v5\UV4\SVDConv.exe [自己的项目文件] –generate=sfr

示例：

 D:\Keil_v5\UV4\SVDConv.exe [STM32F103xx.svd] –generate=sfr

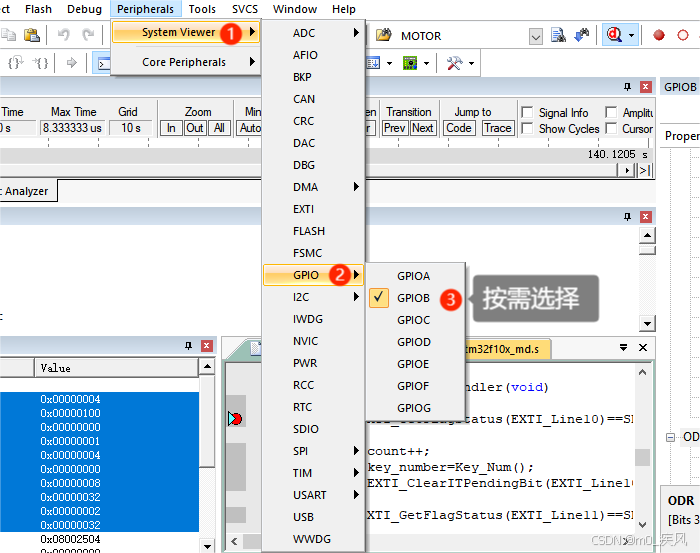

配置

硬件检测

调试

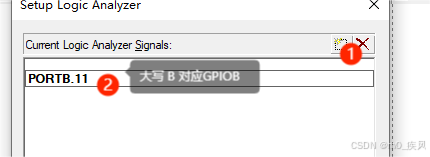

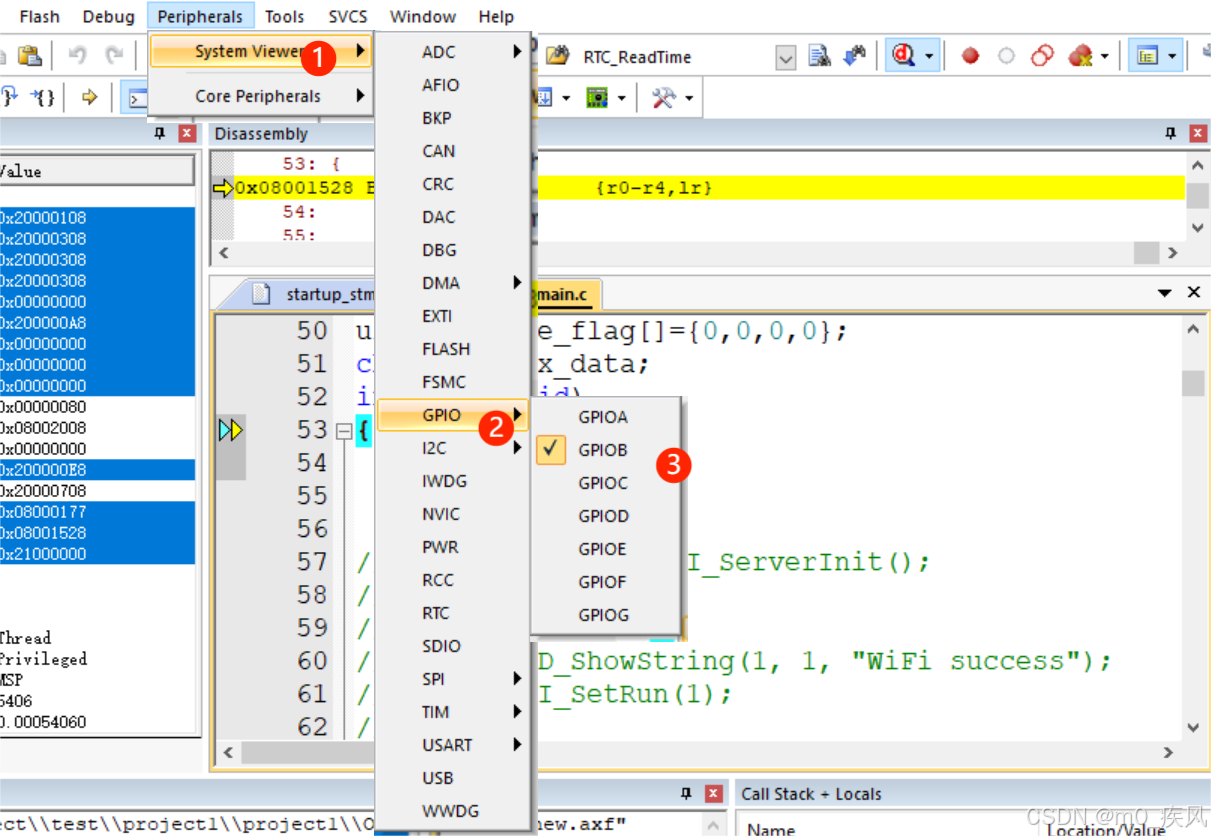

GPIO 调试

寄存器 解析

• IDR 输入引脚电平或当前引脚电平
• ODR 输出引脚电平

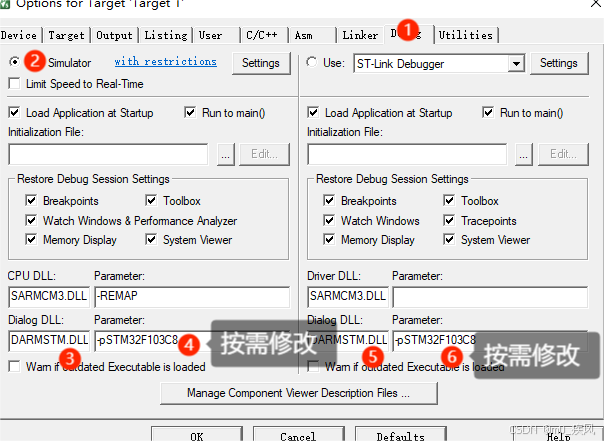

仿真

ST LINK 调试

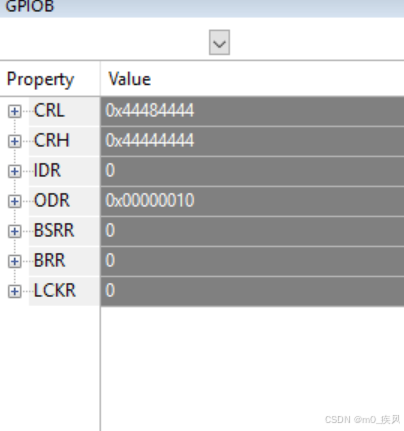

GPIO寄存器含义

• GPIOB_CRL：配置低32位端口位的模式
• GPIOB_CRH：配置高32位端口位的模式
• GPIOB_IDR：端口输入数据寄存器，读取端口状态
• GPIOB_ODR：端口输出数据寄存器，写入此寄存器以设置/清除端口位
• GPIOB_BSRR：设置/清除寄存器，可以同时设置和清除端口位
• GPIOB_BRR：重置寄存器，写入此寄存器以清除端口位
• GPIOB_LCKR：端口配置锁定寄存器，防止配置意外改变

 注意：具体 根据硬件而定

常见问题解决

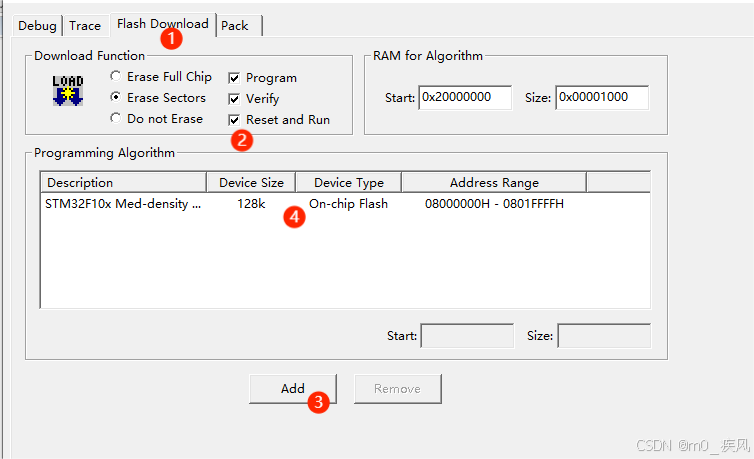

Flash download failed-Cortex-M3

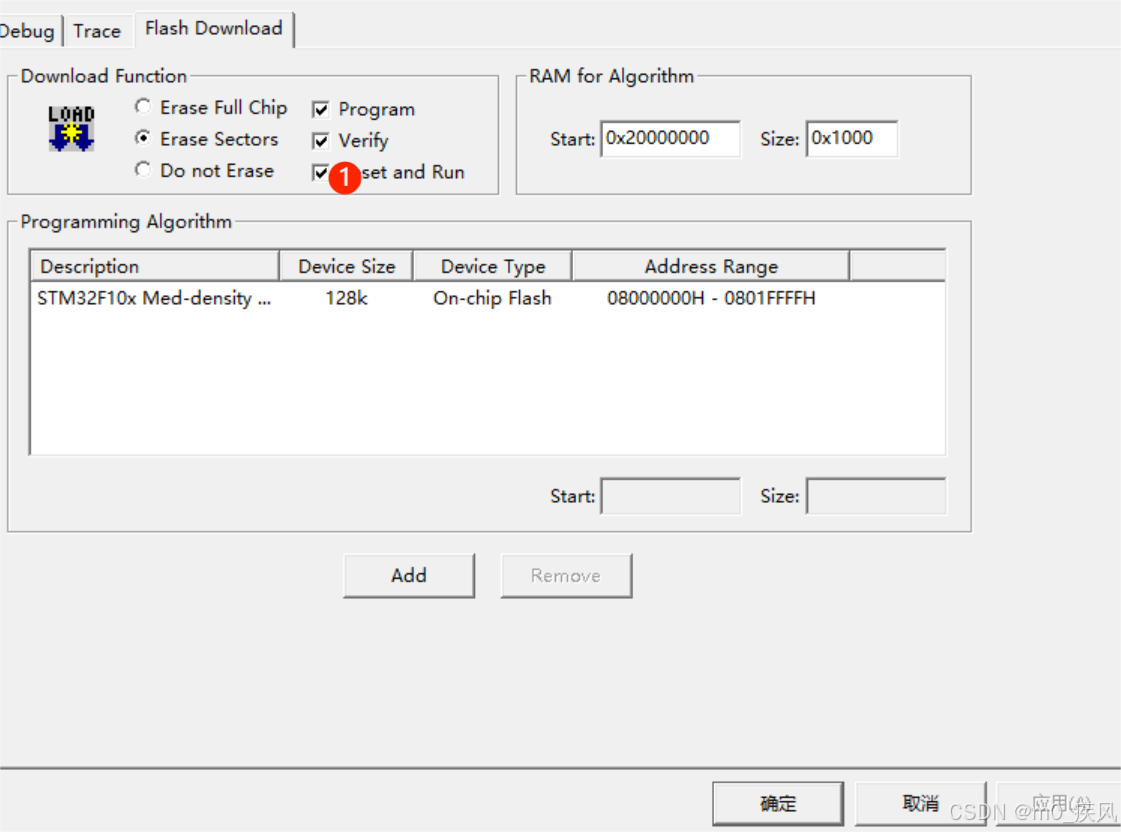

结论：Reset and Run 没有勾选

 Target DLL has been cancelled

拔出 ST LINK 再插入

 <not in scope>

        static关键字保证了变量不存在栈中，存在静态变量区（堆）。

        volatile关键字使得编译器不对该参数进行优化。

        而全局变量是存在静态存储区中。

core_cm3.h‘ file not found

 File has been changed outside the editor, reload ?

关闭.map 文件
