1. CAPL概述

PACL全称为Communication Access Programming Language，即通信访问编程语言。它是Vector 公司专门为CANoe开发环境设计的编程语言，在语法和概念上与C语言类似。借助CAPL，用户可以编写程序并应用到网络的各个节点上，也可以利用CAPL编程加强测量分析功能，以及搭建高效的自动化测试模块。

1.1.CAPL主要用途（10点）

1. 使用易于理解的编程语言来仿真节点或模块
2. 仿真事件报文、周期报文或者附件条件的重复报文；
3. 使用PC键盘模拟操作按钮等人工操作事件
4. 仿真节点的定时或网络事件
5. 仿真多个事件事件，每个事件都有自己的特定行为
6. 仿真普通操作、诊断或生产操作
7. 仿真物理参数或报文变化
8. 生成错误帧，评估模块和网络软件处理机制
9. 仿真模块或网络错误来评估相关的防错机制
10. 提供网络测试、诊断等功能测试库函数

2. CAPL数据类型-变量的声明与定义

2.1.变量名命名规则

1. 在名称中只能使用字母、字符和下划线；
2. 名称的第一个字符不能是数字
3. 区分大小写字符
4. 不能讲CAPL关键字用作名称，如：int
5. 不能将CAPL的函数名和对象用作变量名

2.2.全局变量

2.3.局部变量

与C语言不同，局部变量在CAPL中总是被静态地创建。这意味着初始化只在程序体启动时执行，当再次进入程序时，局部变量被假定是上一次跳出程序时的值。局部变量的作用域，仅限于当前函数体范围内，即该函数的大括号范围内。

3.简单变量

简单的三种变量类型——整型、字符、浮点

3.1.整型

3.2.字符

区别于C语言，CAPL未将char类型(长度1B)归类至整型中，这是因为在CANoe中提供了byte类型。如果数据是具体数值则应使用byte,而对于字符，则应用char (字符串使用char数组)。char 类型和byte类型之间可以直接转换，例如：

byte data1=100； char ch1='d'; ch1=0x62; data1='s';

3.3.浮点型

4.复合类型

CAPL语言属于类C语言，大部分的语法与C保持一致。如数组、结构、枚举等

4.1.结构

stuuct A {
    int a; long b; byte c; }

4.2.枚举

variables {
    enum {
    Apple, Pear, Banana } fruit = Apple; enum Colors {
    Red, Green, Blue }; enum Colors color; } enum Colors NextColor(enum Colors c) {
    if (c == Blue) return Red; else return (enum Colors) (c + 1); }

4.3.数组

int a[]={
   1.2.3}//有效 int b[3]="123",//有效 long c[]={
   1,2,3};//无效，CAPL中必须定义数组长度

5.特殊类型

5.1.报文

message EngineData m1;//在数据库中名字为EngineData 命名m1

①直接定义报文

message 0x123 m2;//报文ID为0x123（hex），命名为m2 message 100 m3;//报文ID为100（dec），命名为m3

③扩展帧报文定义-ID结尾加x

message 0x123x，m4；

5.2.诊断报文

诊断报文的发送主要为诊断请求和诊断响应两个对象

 请求 DiagRequest 响应 DiagResPonse

一般结合引用CDD使用

variables {
    //CDD  diagRequest New_ECU_1.ExtendedDiagnosticSession_Start Req_1003; } on key 'a' {
    diagSendRequest(Req_1003); }

5.3.系统变量

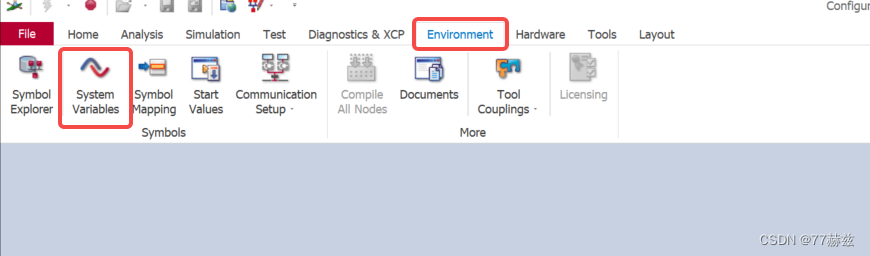

5.3.1.系统变量创建

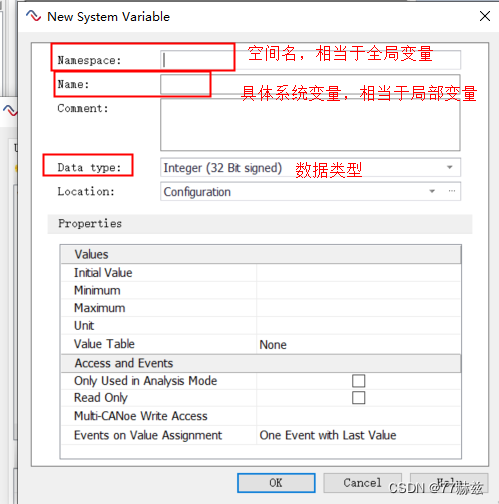

下面简单介绍系统变量一些相关参数

 系统变量参数 ： Namespace：定义系统变量组的名称； Name：系统变量的名称； Data type：数据类型； Location：该系统变量组存放的路径、名称和格式； Values：初始值、最小值、最大值、单位、值表

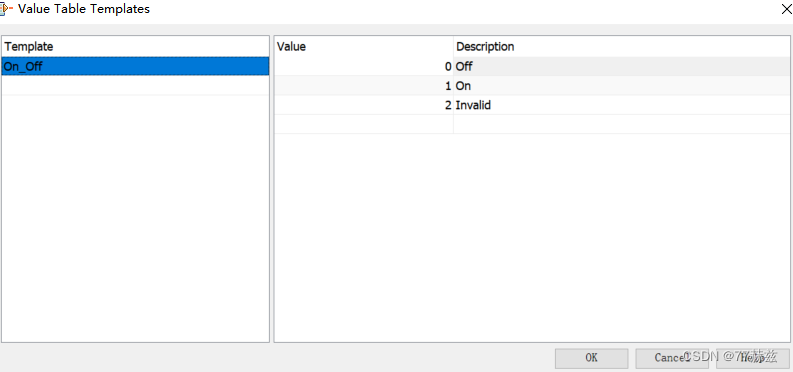

可进行自定义系统变量的真值表，选择custom来完成真值表的创建

注意：为了方便系统变量复用，可以将相关值输出存储，下次需要使用直接到存储目录下导入

5.3.1.系统变量读取和写入

使用格式

@namespace::系统变量

@：读取和更改系统变量，只用于整型和浮点型变量，对于其他数据类型必须使用其它的函数。通用的访问方式是使用sysGetVariable或者sysSetVariable开头的访问函数

环境变量：和系统变量一样也可以使用 @ 直接访问，通用的方法是使用getValue和putValue函数。

5.4.定时器

msTimer 定时器名字； Timer 定时器名字；
