两款芯片的简要说明：

DRV8870是德州仪器的，AT8870是台湾厂商的，都是直流有刷电机驱动器，它们的引脚定义是一样的，驱动代码也是一样的。

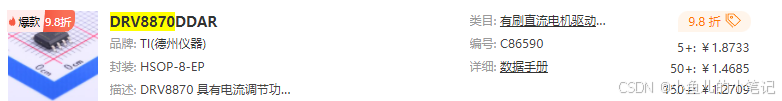

价格方面AT8870稍微贵一点。

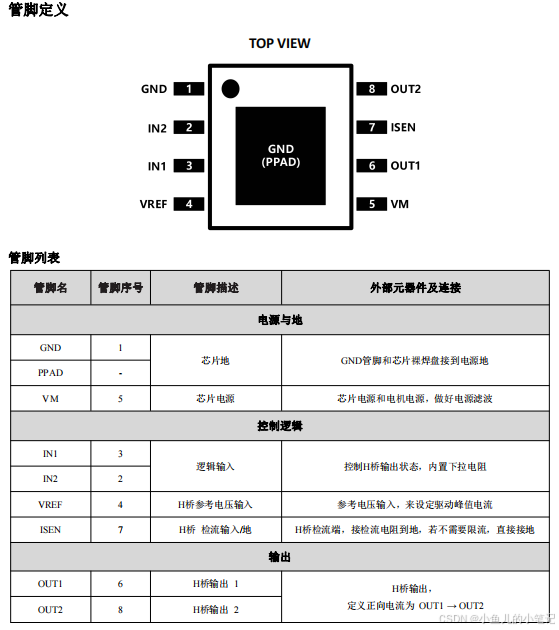

引脚定义：

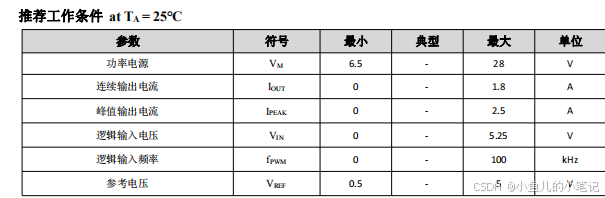

这里供电我给12V,参考电压给VDD(3.3V)

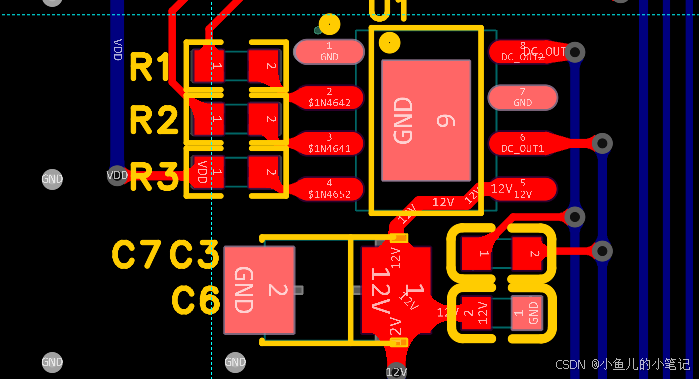

电路：

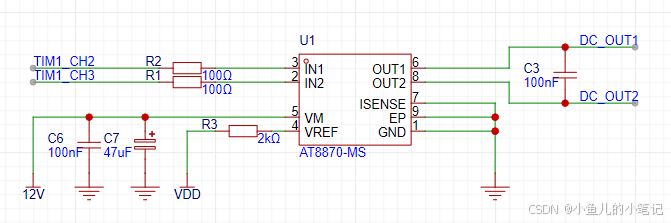

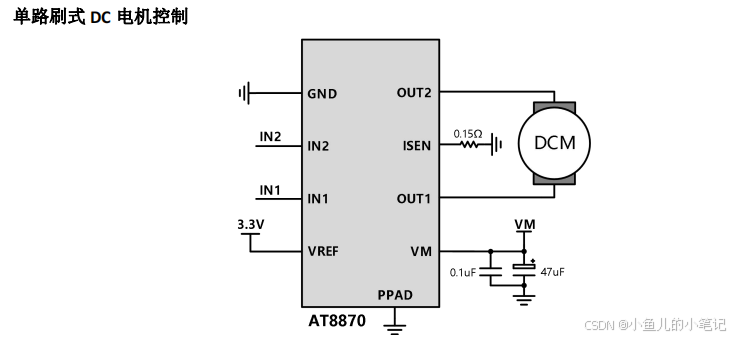

根据手册给出的典型电路，绘制出自己的电路图

1.直流电机在电刷换向时会产生杂乱的尖峰噪声，在马达两端接一个电容起消除噪声的作用。

2.IN1和IN2通过一个100欧姆的电阻接在单片机的定时器PWM输出引脚，这个100欧姆的电阻起阻抗匹配的作用。

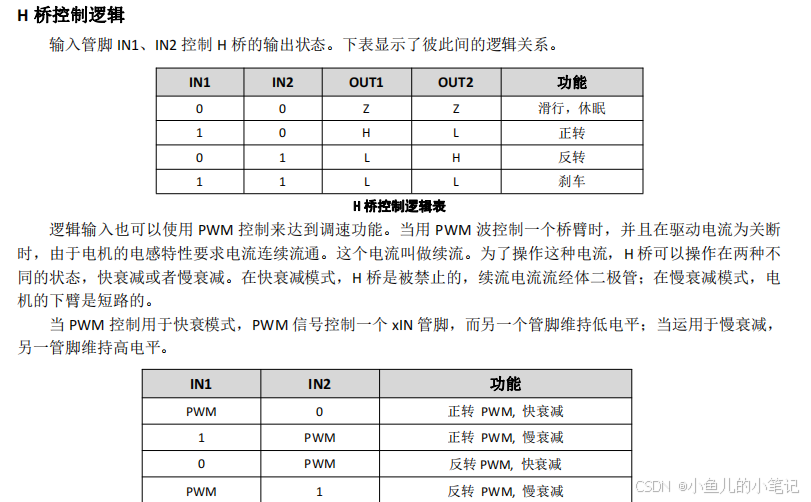

控制简要:

我这里使用需要实现基础的调速功能，所以采用PWM控制，采用慢衰减，（快衰减停止后会滑行一段距离）。对于H桥快衰减和慢衰减的知识这里引用一下这个博主的文章：http://t.csdnimg.cn/ziMEa

MX配置：

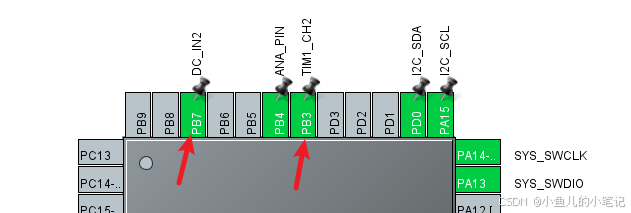

我这里用的是STM32G0B1的主控，HAL库开发。这里把IN1配置成PWM，IN2配置成普通IO输出，输出低电平时为正转快衰减，输出高电平时为反转慢衰减；当然，如果想要正反转和衰减模式都可以自由配置，那就把IN2用另一个定时器PWM通道引脚代替，这样可以随时把IN1的PWM关闭并配置成IO输出，再把IN2的PWM打开即可。

​​

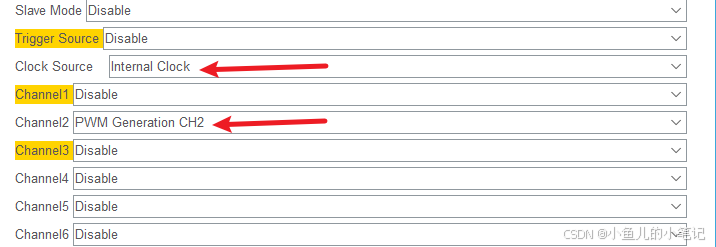

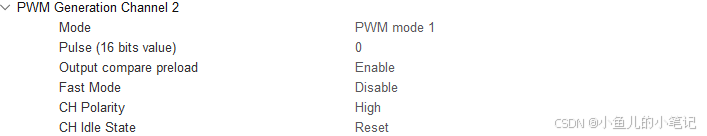

配置这两个地方，时钟源选择，通道二配置成PWM模式

​​

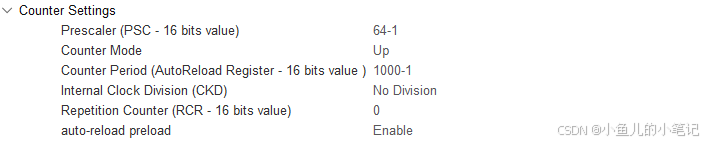

这里的系统频率为64M，把定时器配置成1ms，这里不会配置定时器的同学可以去看一下我的这篇文章：http://t.csdnimg.cn/q7ZPc

​​​​

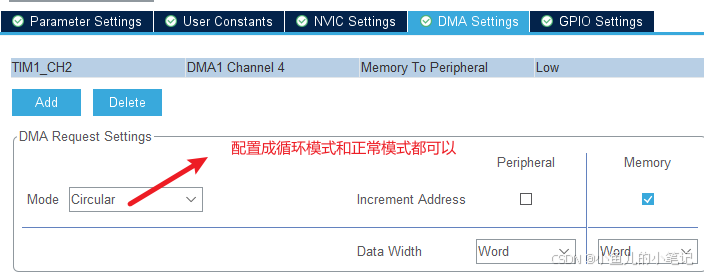

配置DMA:

​​

这里搞不懂循环模式和正常模式的同学可以去看一下我的这篇文章：

http://t.csdnimg.cn/VicD3

代码：

DrvAT8870.c

#include "DrvAT8870.h" /* 说明： PWM+DMA驱动AT8870/DRV8870的驱动层文件 */ //AT8870的DC_IN2输出 #define SetIn2Low() HAL_GPIO_WritePin(DC_IN2_GPIO_Port, DC_IN2_Pin, GPIO_PIN_RESET) #define SetIn2High() HAL_GPIO_WritePin(DC_IN2_GPIO_Port, DC_IN2_Pin, GPIO_PIN_SET) static u32 AT8870Data[AT8870_ONCE_PWM];//发送区缓存 /* 设置衰减模式 0快衰减1慢衰减 */ void SetAt8870Mode(u8 mode) { if(mode) SetIn2High(); else SetIn2Low(); } /* 设置占空比 */ void SetAt8870PWMDuty(u16 duty) { u16 i; for(i=0; i<AT8870_ONCE_PWM; i++) { AT8870Data[i] = duty; } } /* 开始发送pwm,DMA模式 */ void At8870PWMStart() { //HAL库函数，打开DMA传输 //第三个参数为要发送的数据的起始地址，第四个参数是要发送的个数 HAL_TIM_PWM_Start_DMA(&htim1, TIM_CHANNEL_2, AT8870Data, AT8870_ONCE_PWM); } /* 停止发送pwm,DMA模式 */ void At8870PWMStop(void) { HAL_TIM_PWM_Stop_DMA(&htim1, TIM_CHANNEL_2); }

主要介绍一下HAL_TIM_PWM_Start_DMA函数的第三个参数的意思，这是一个数组，里面存放了控制PWM占空比的数据，那这个数据怎么设置勒，很简单，我们这里的定时器是1ms,即1秒计数1000次，占空比50%时就把这个值设置成500，占空比10%时就是100，总之就是有效电平（这里是高电平）所占一个计数周期的比列乘以一个周期的计数次数。同时，我们这里是不用改变每个PWM的占空比，只要在调速的时候把数组里的100个数据改变掉即可，至于为什么是一次性发送100个，这是因为如果要用到回调来精确控制PWM的个数，100是一个比较合适的数字，这个以后再说。

DrvAT8870.h

#ifndef _DRV_AT8870_H_ #define _DRV_AT8870_H_ #include "DrvSys.h" #define AT8870_ONCE_PWM 100 //一次传送的pwm个数 void SetAt8870Mode(u8 mode); void SetAt8870PWMDuty(u16 duty); void At8870PWMStart(void); void At8870PWMStop(void); #endif

测试：

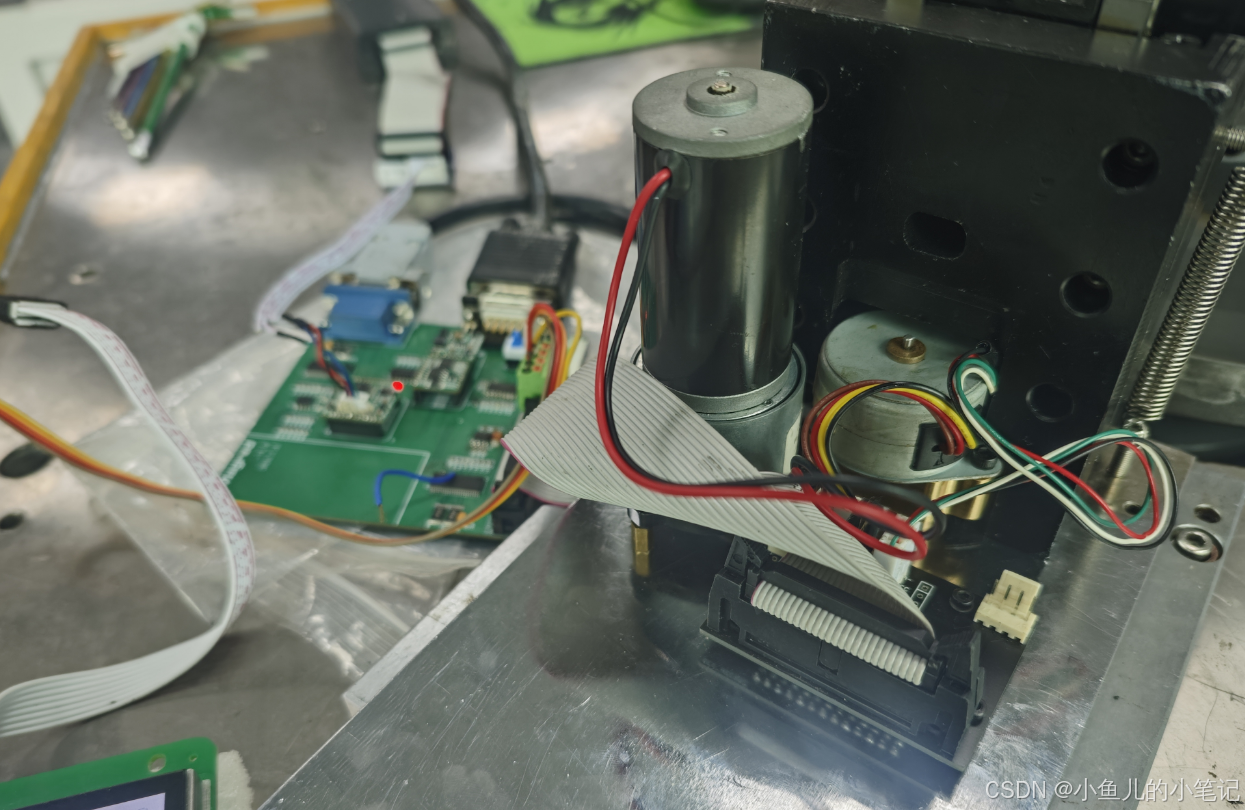

上机可以运行，能实现变速和正反转

​
