目录
一、典型电路

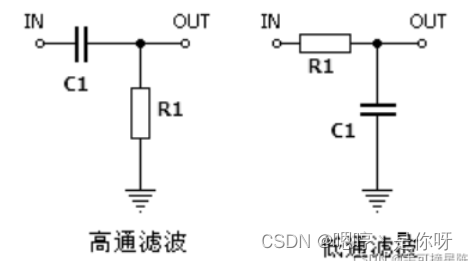

1. 最简单的低通滤波和高通滤波
频率越大，电容的容抗越小，电感的感抗越大。电容对低频信号的阻碍作用大，而对高频信号来说相当于通路。
2. 滤波电路

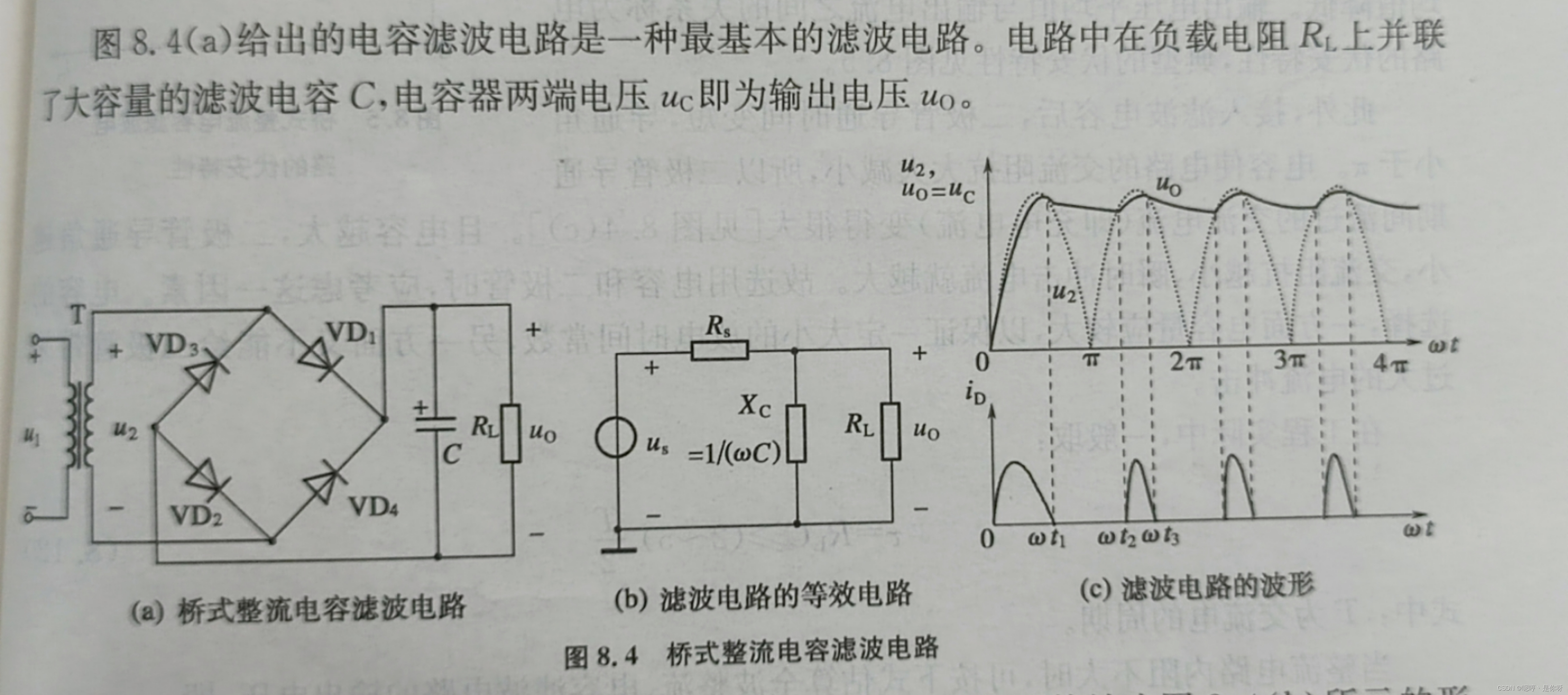

（1）电容滤波
滤波电容选用极性电容（电解电容），伏安特性差，且有电流冲击，一般用于要求输出电压较高、负载电流较小且变化也小的电路。

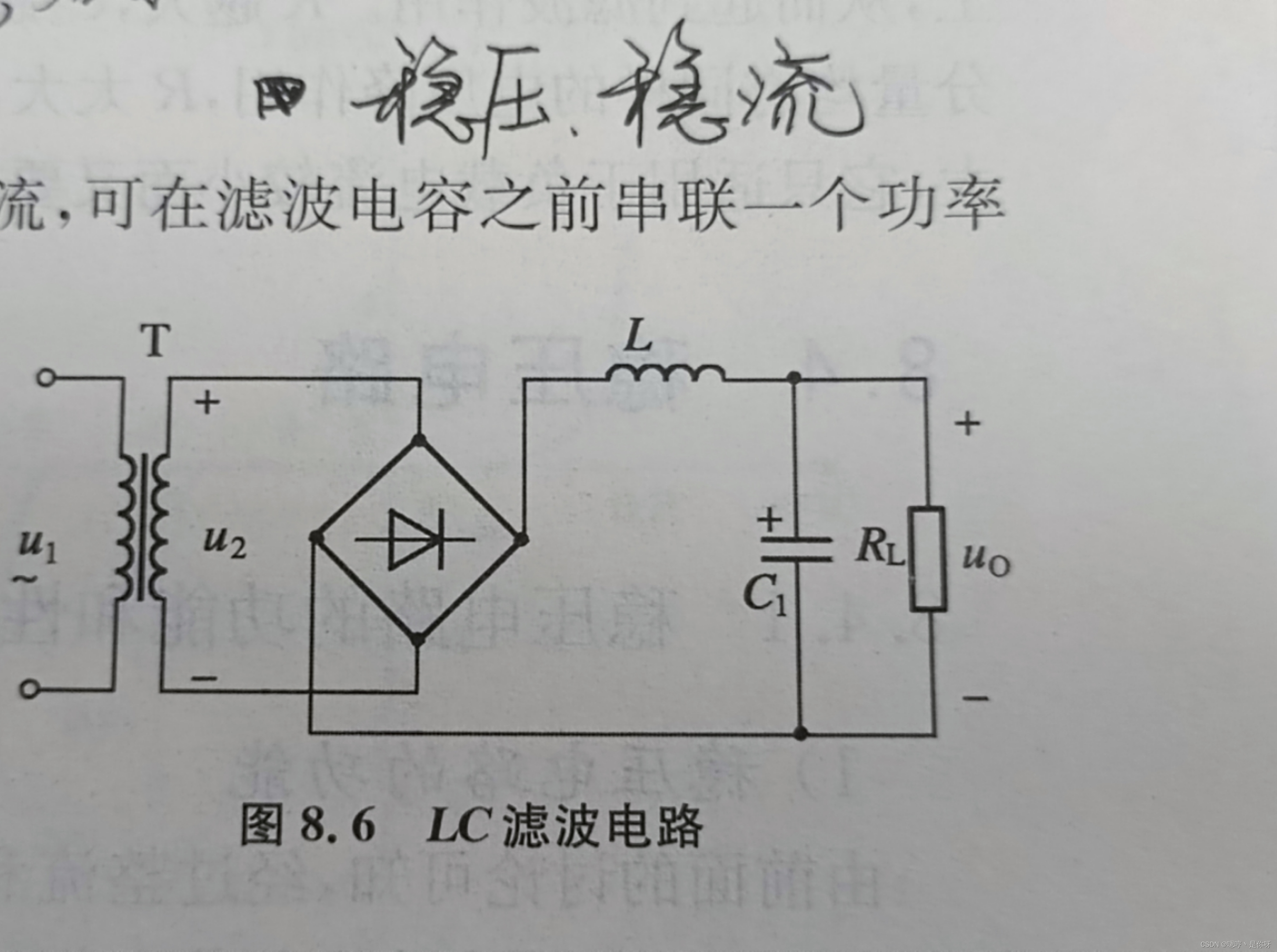

（2）LC滤波电路
适用于电流较大、要求输出电压脉动很小的电路，尤其是高频场合。在电流较大、负载变化较大、对输出电压脉动程度要求不高的场合，可以讲电容除去，只用电感滤波。

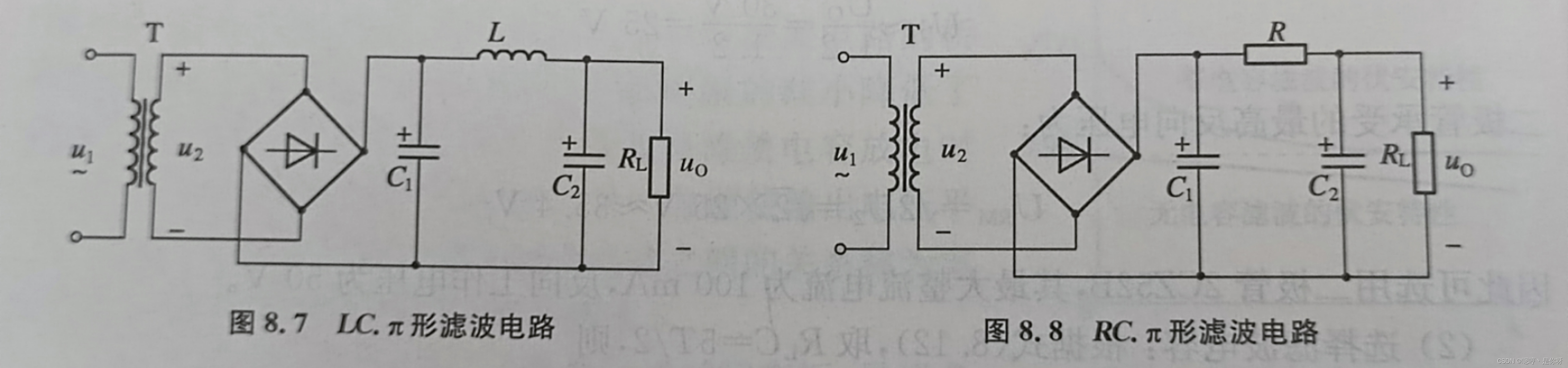

（3）π型滤波电路
前者比LC滤波电路更好，但是C1的充电对整流二极管的冲击电流较大。
后者的电阻会有直流压降，R不易太大。只适用于负载电流较小又要求输出电压脉动较小的场合。
3. 电源电路设计

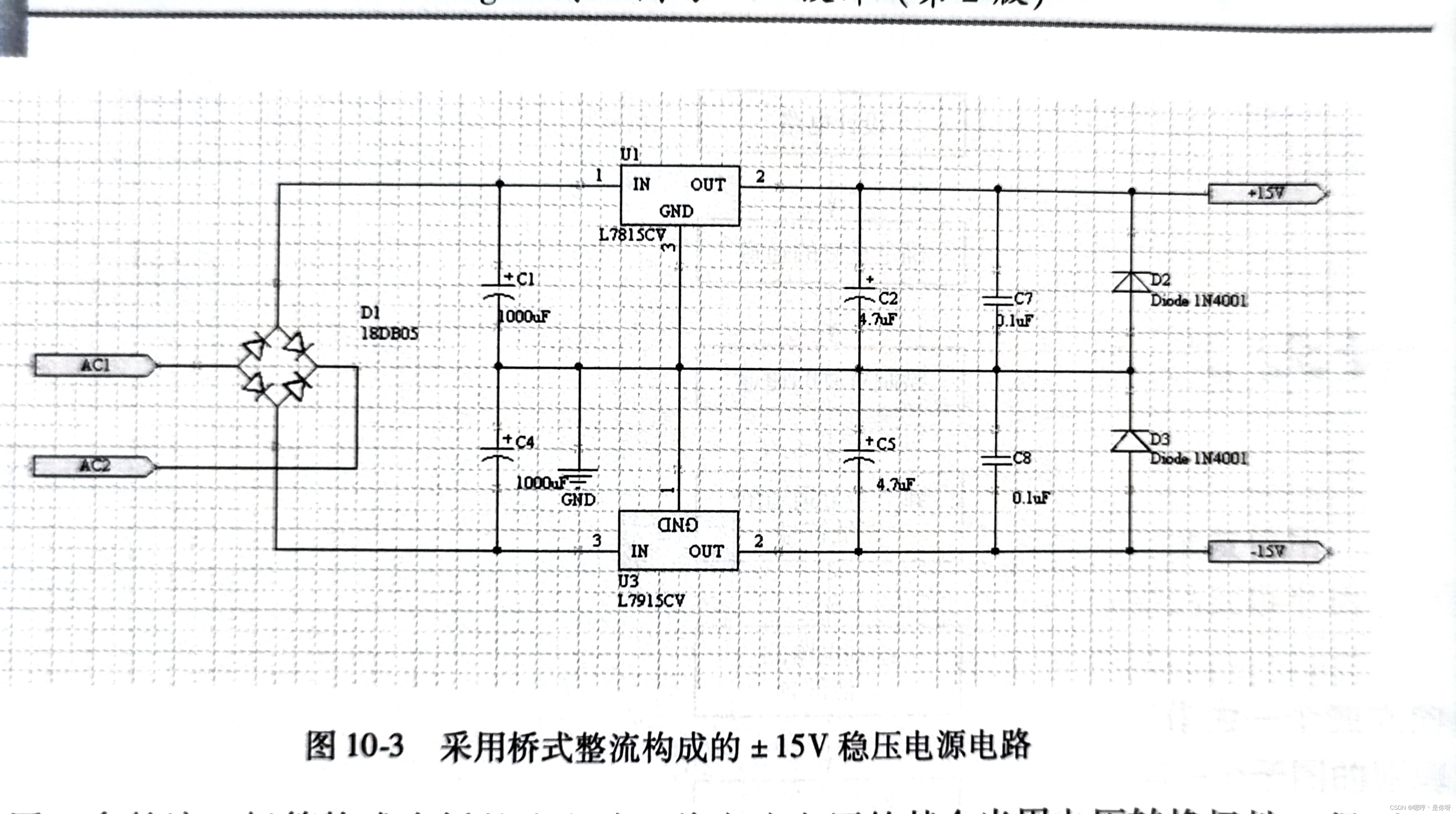

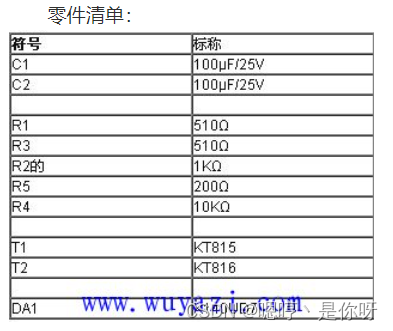

（1）正负电源1
最大输入电压30V，输出±15V，输出电流1A.

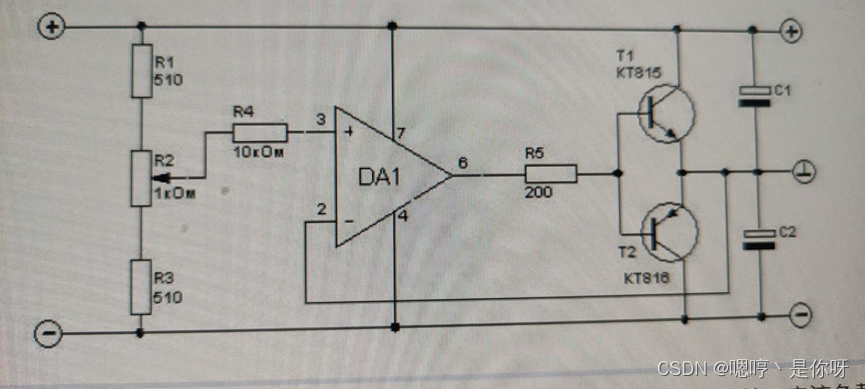

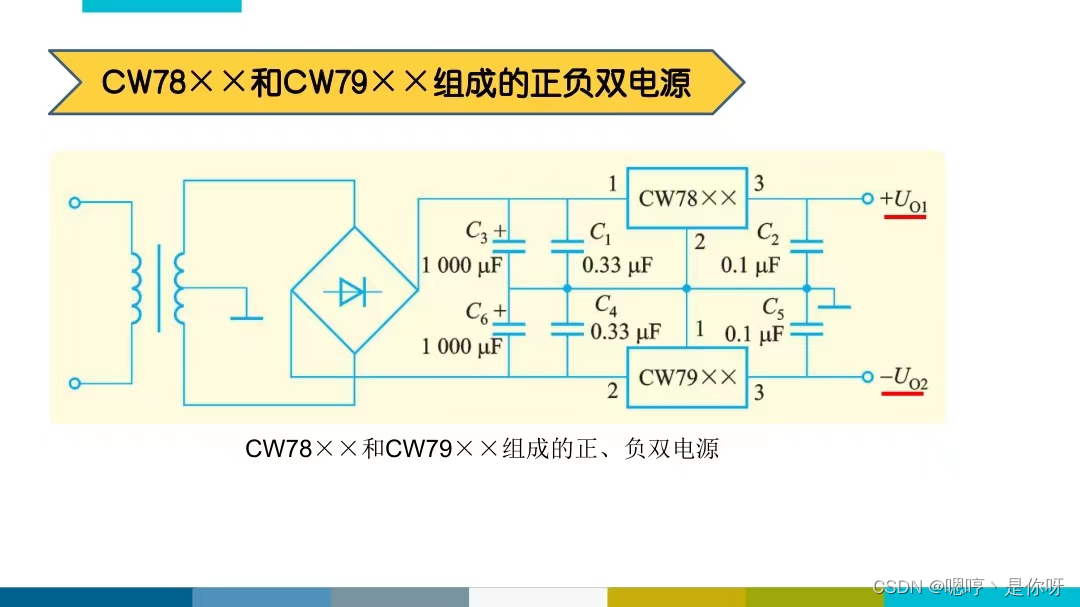

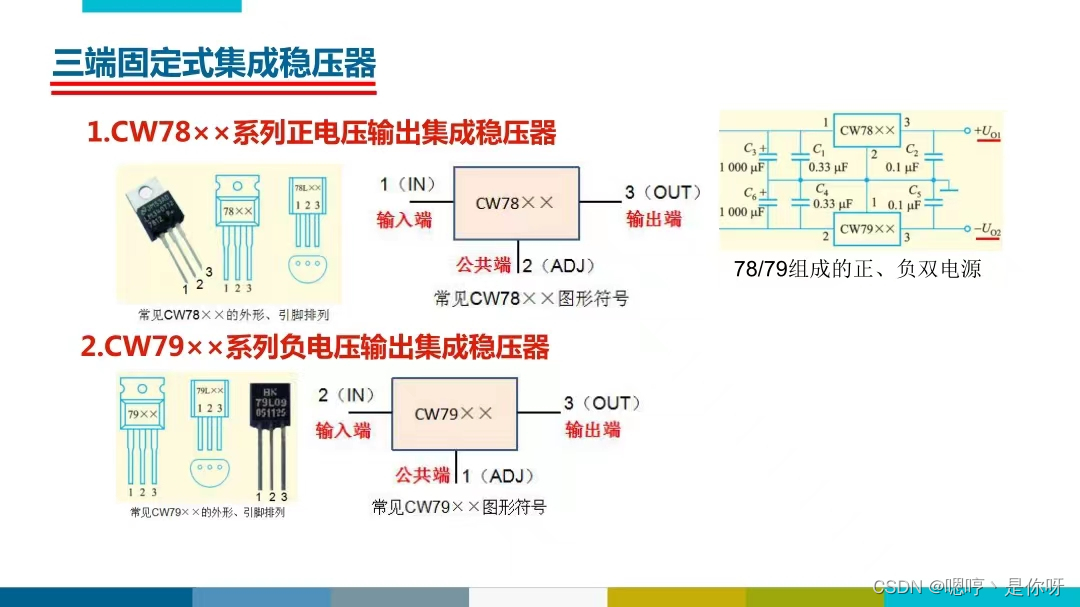

（2）正负电源2

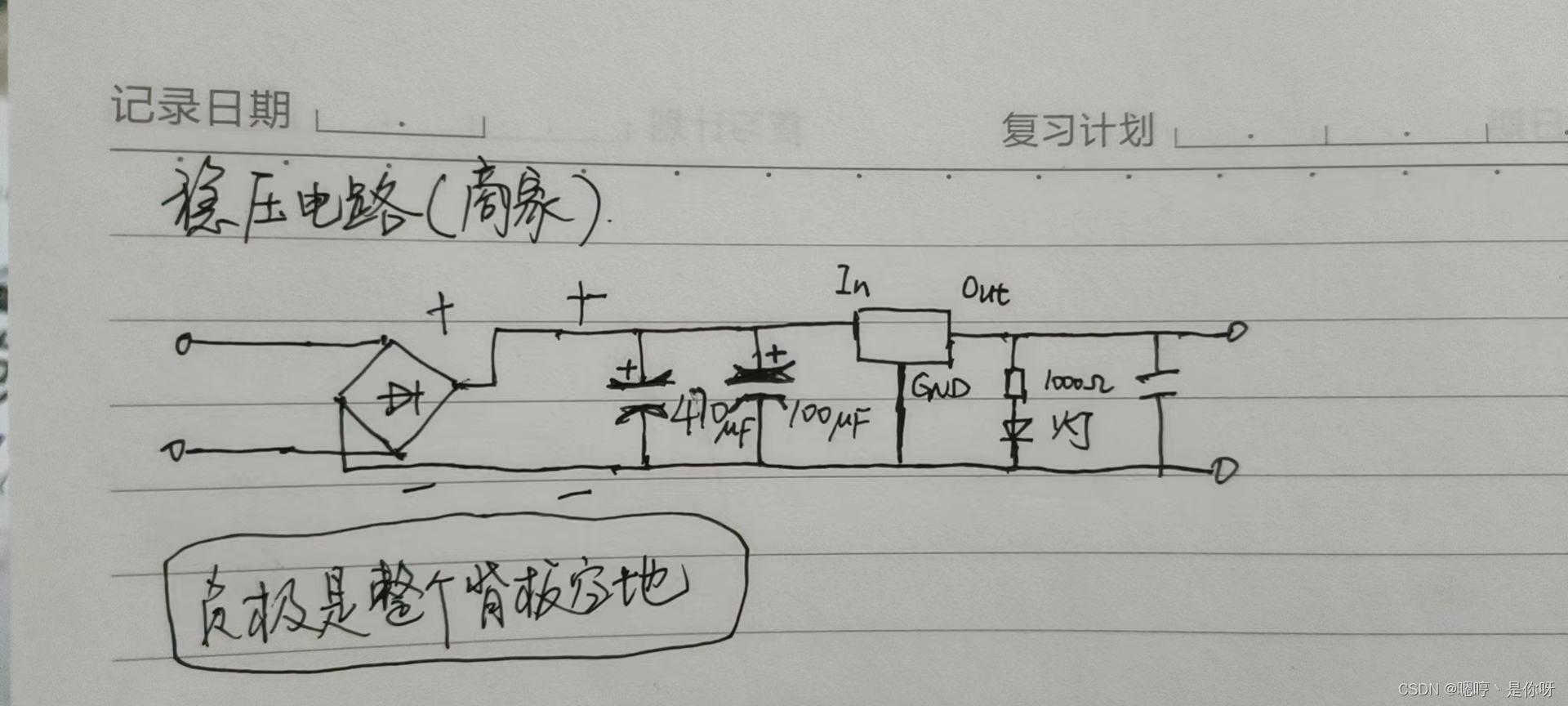

或者（商家的电路）：

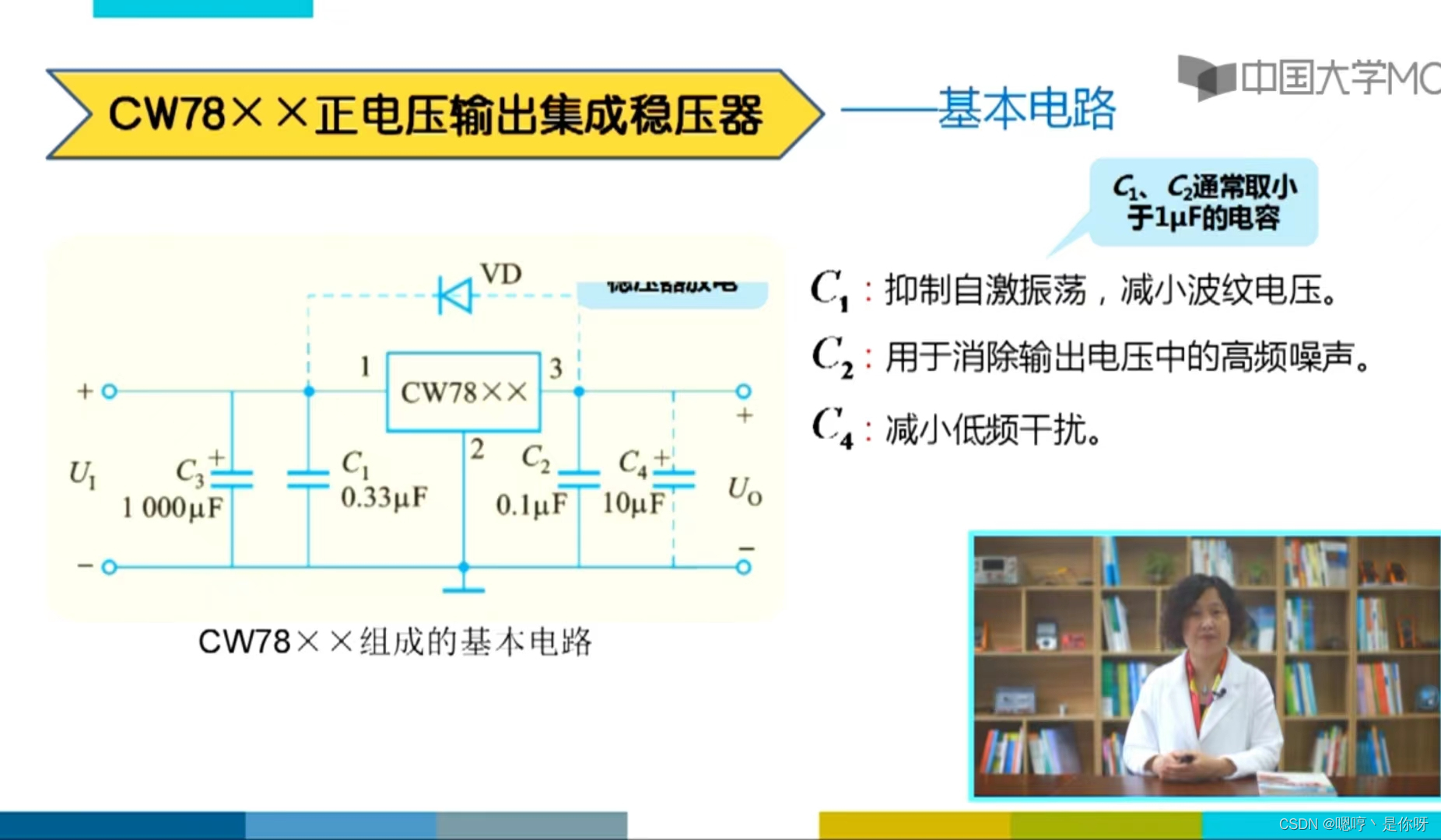

或者（资料上的）：
C1和C3用于电源滤波，C2和C4用于减小输入电压波纹，C5和C6用于改善负载的瞬态响应，并抑制高频干扰。二极管用于保护电路。

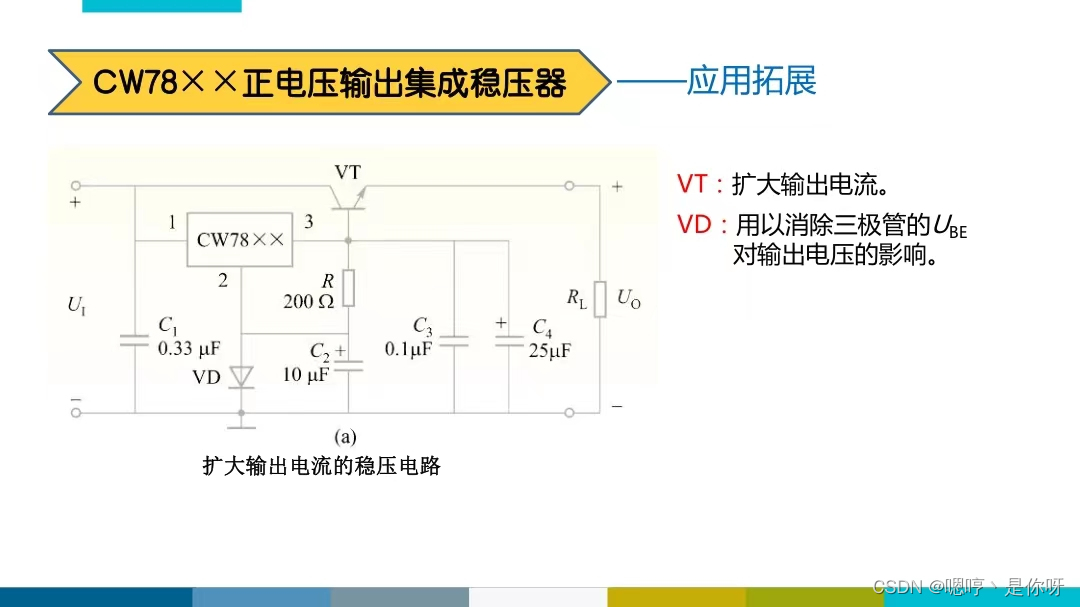

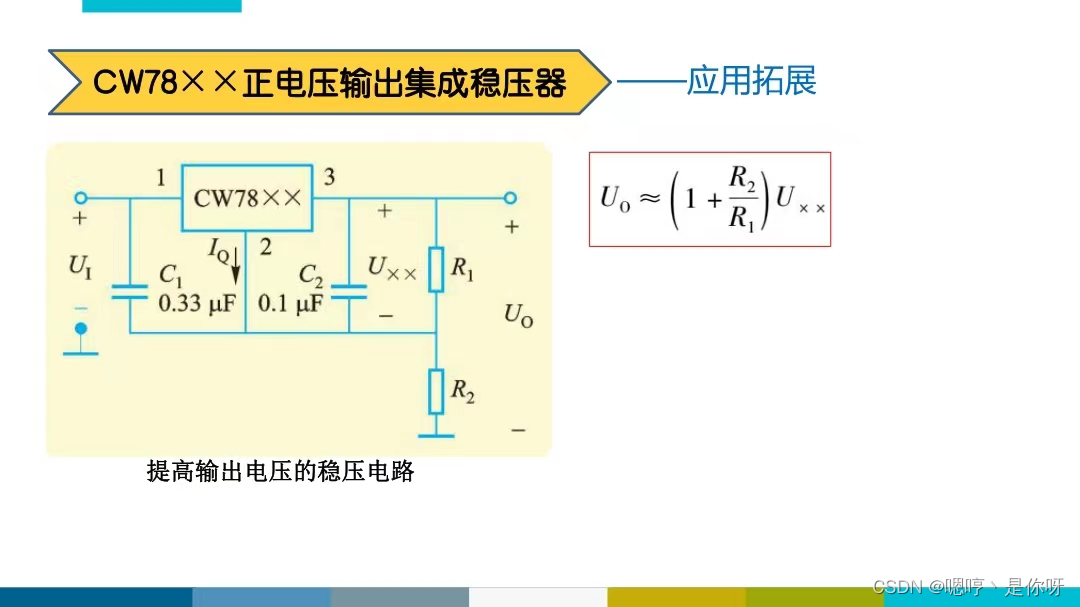

（3）电源电路的其他形式
C3是滤波电容。
4. 放大电路

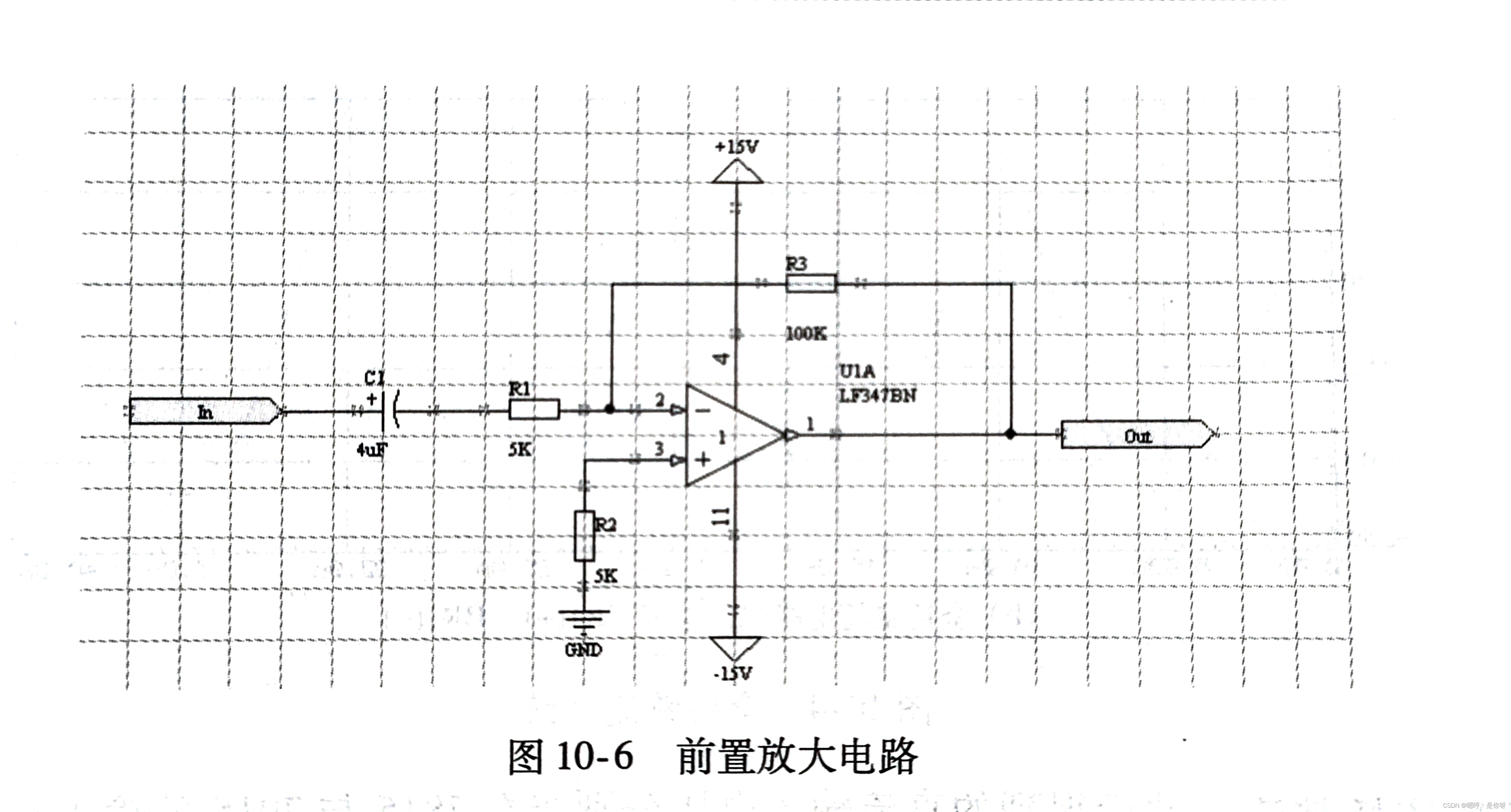

反向放大20倍：

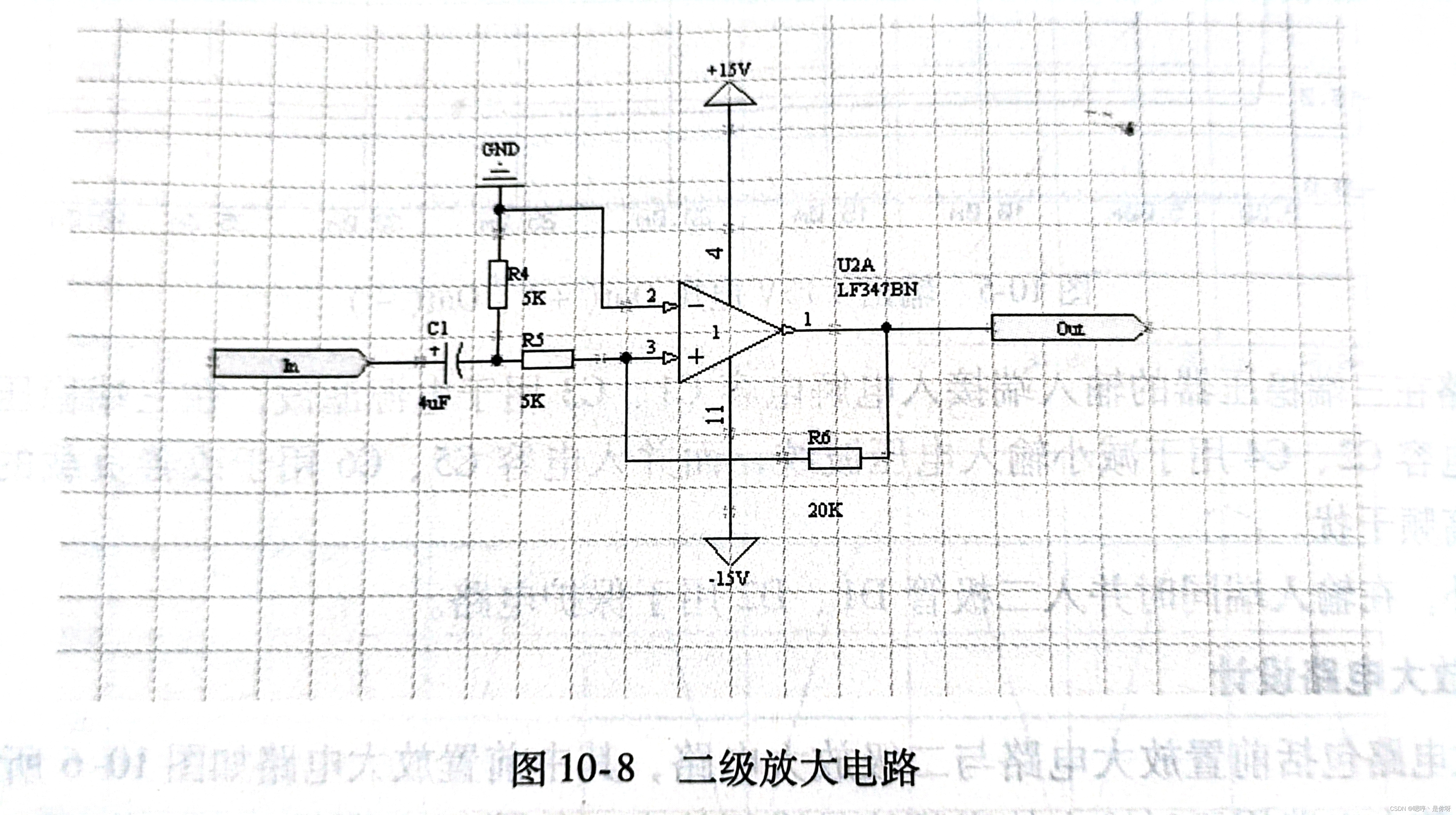

进一步反向放大，且相移：

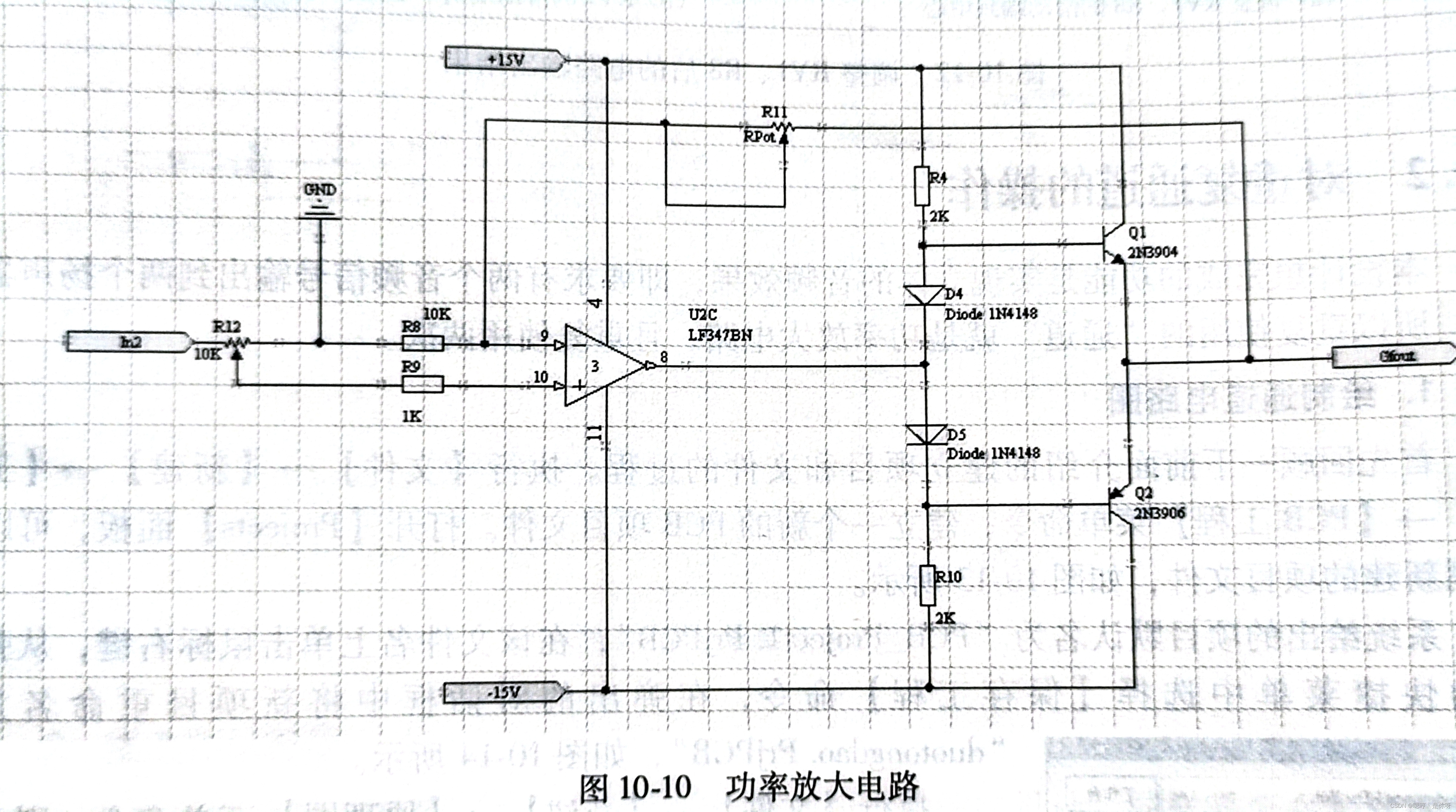

用互补对称电路组成的功率放大电路：

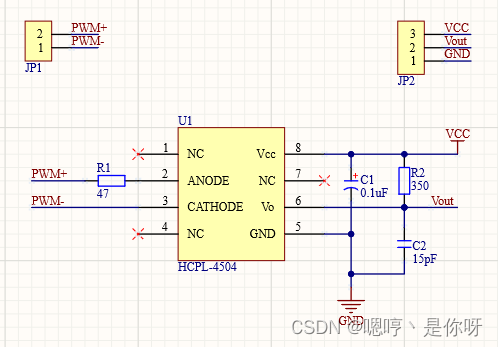

5. 光耦电路

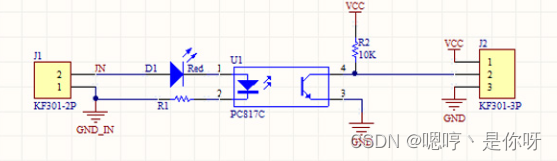

（1）7C817C（低频）
（2）HCPL-A2611
二、其他基础知识

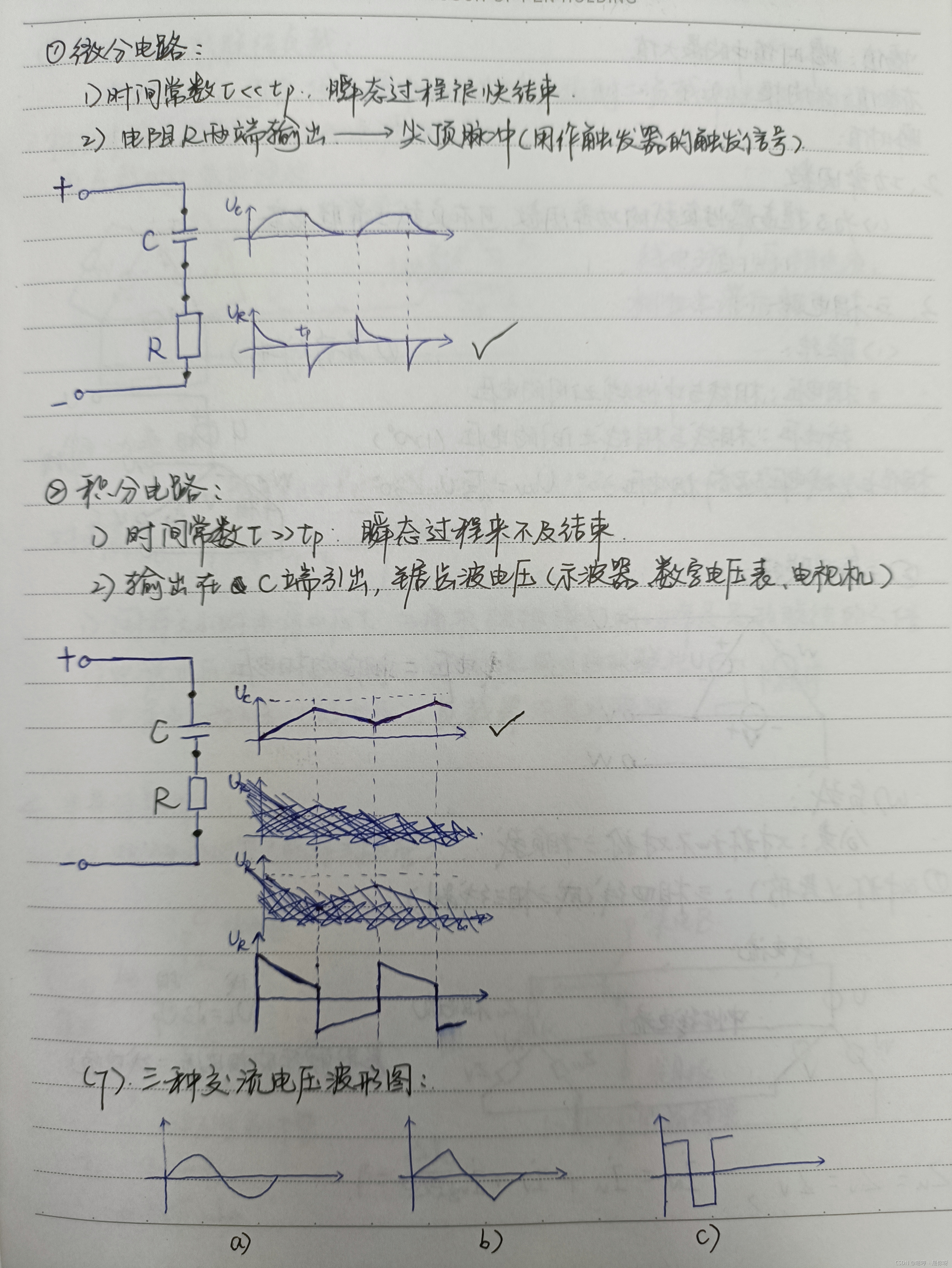

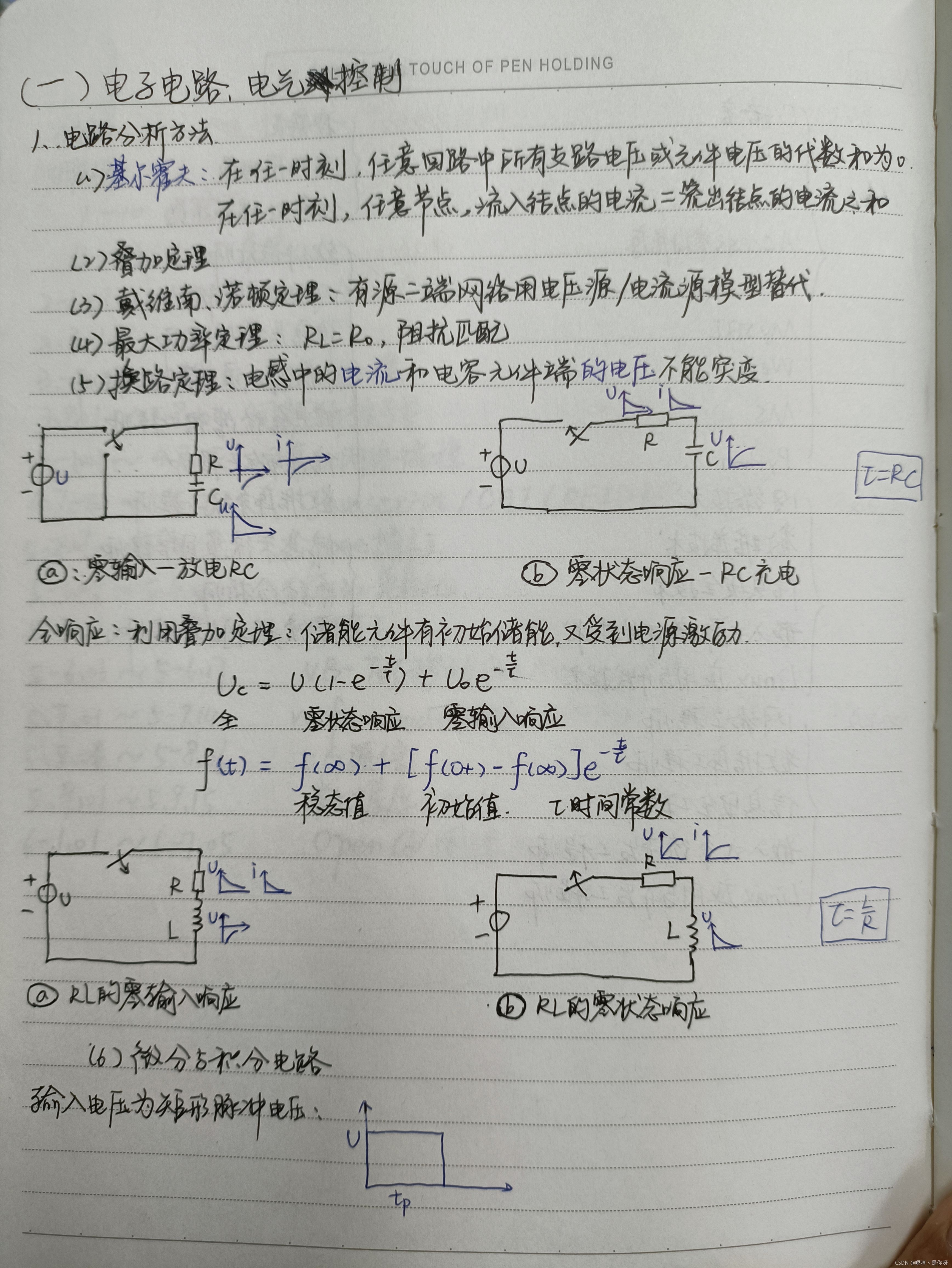

1. 电路分析

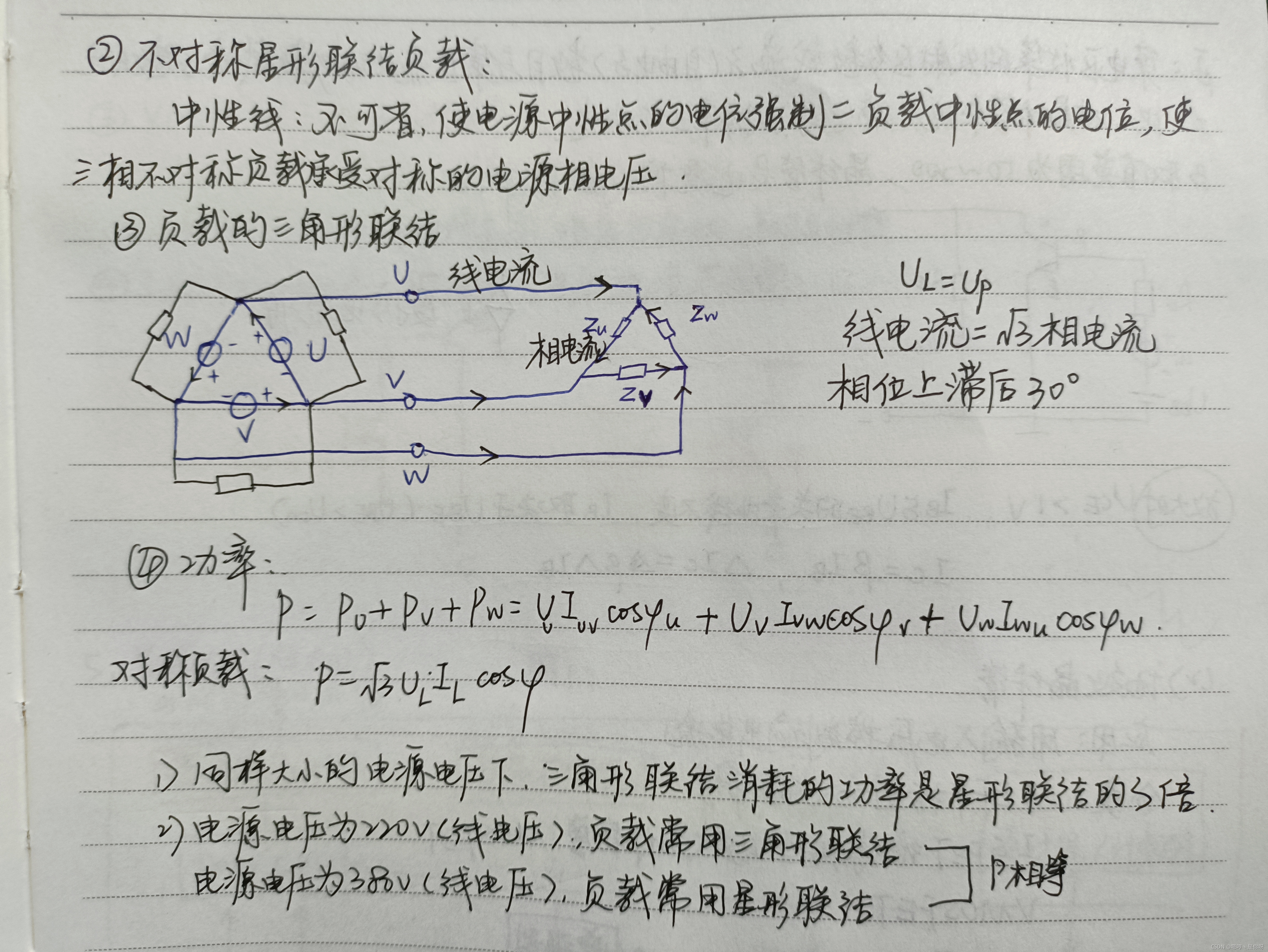

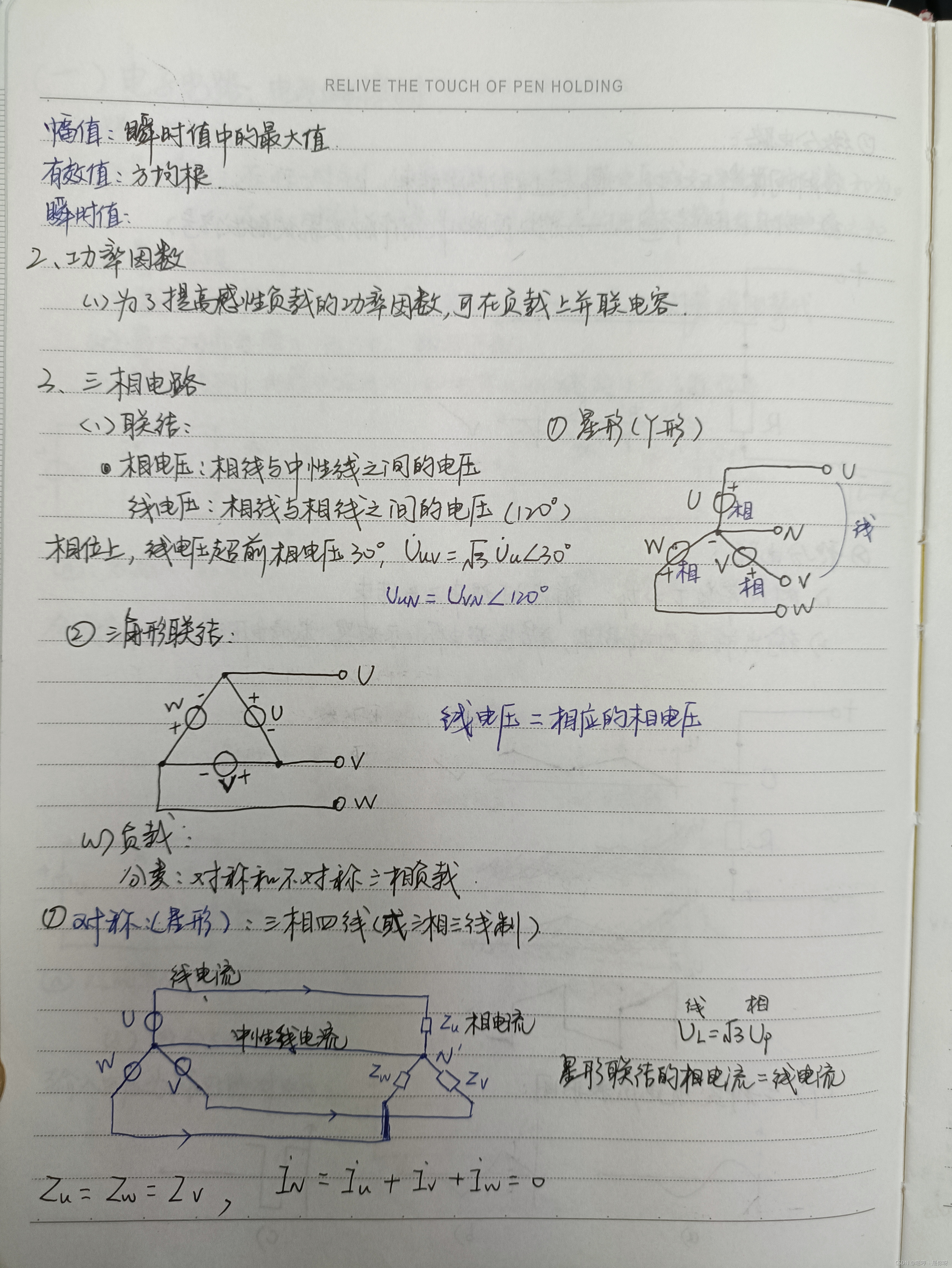

2. 三相电

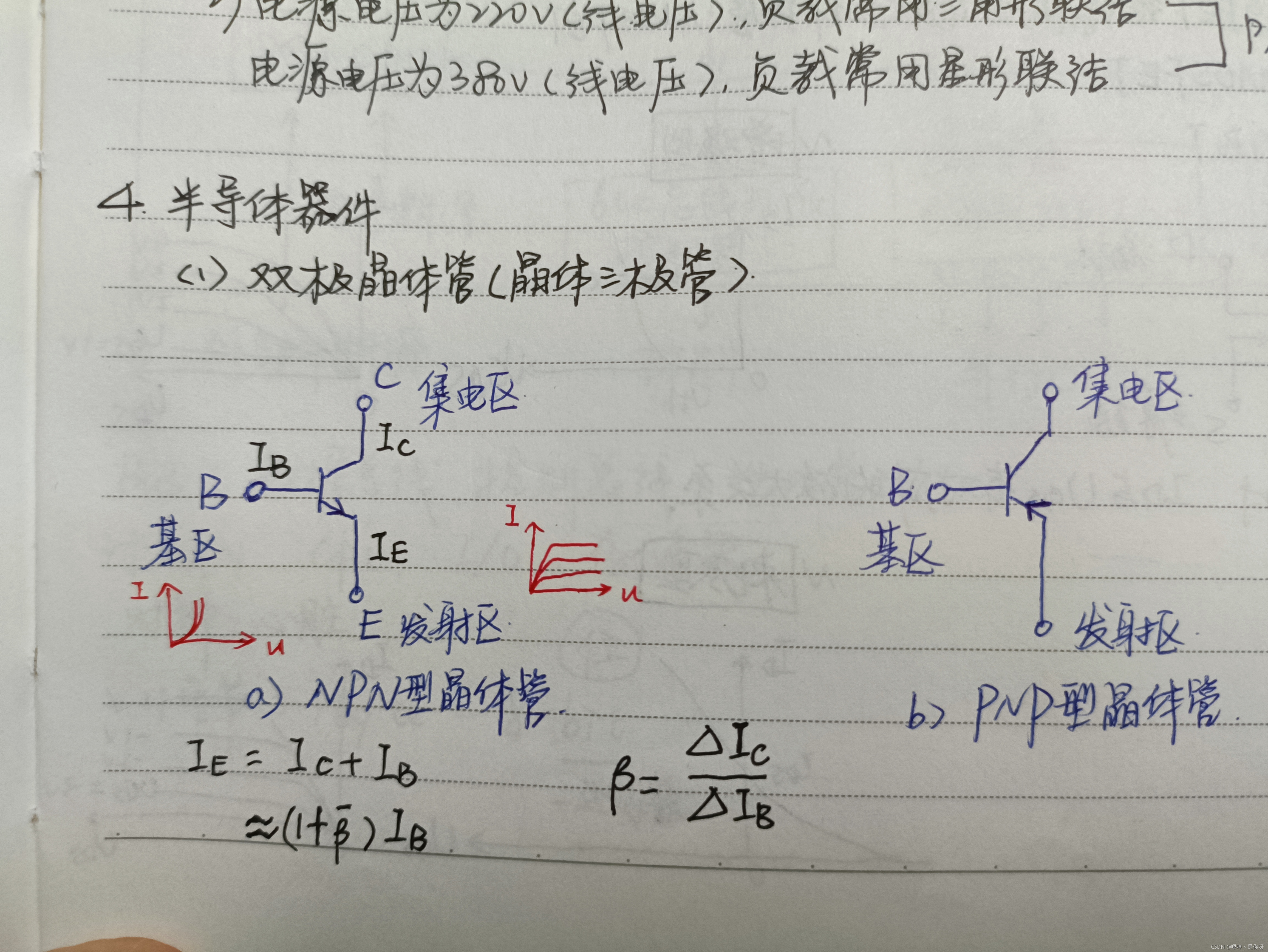

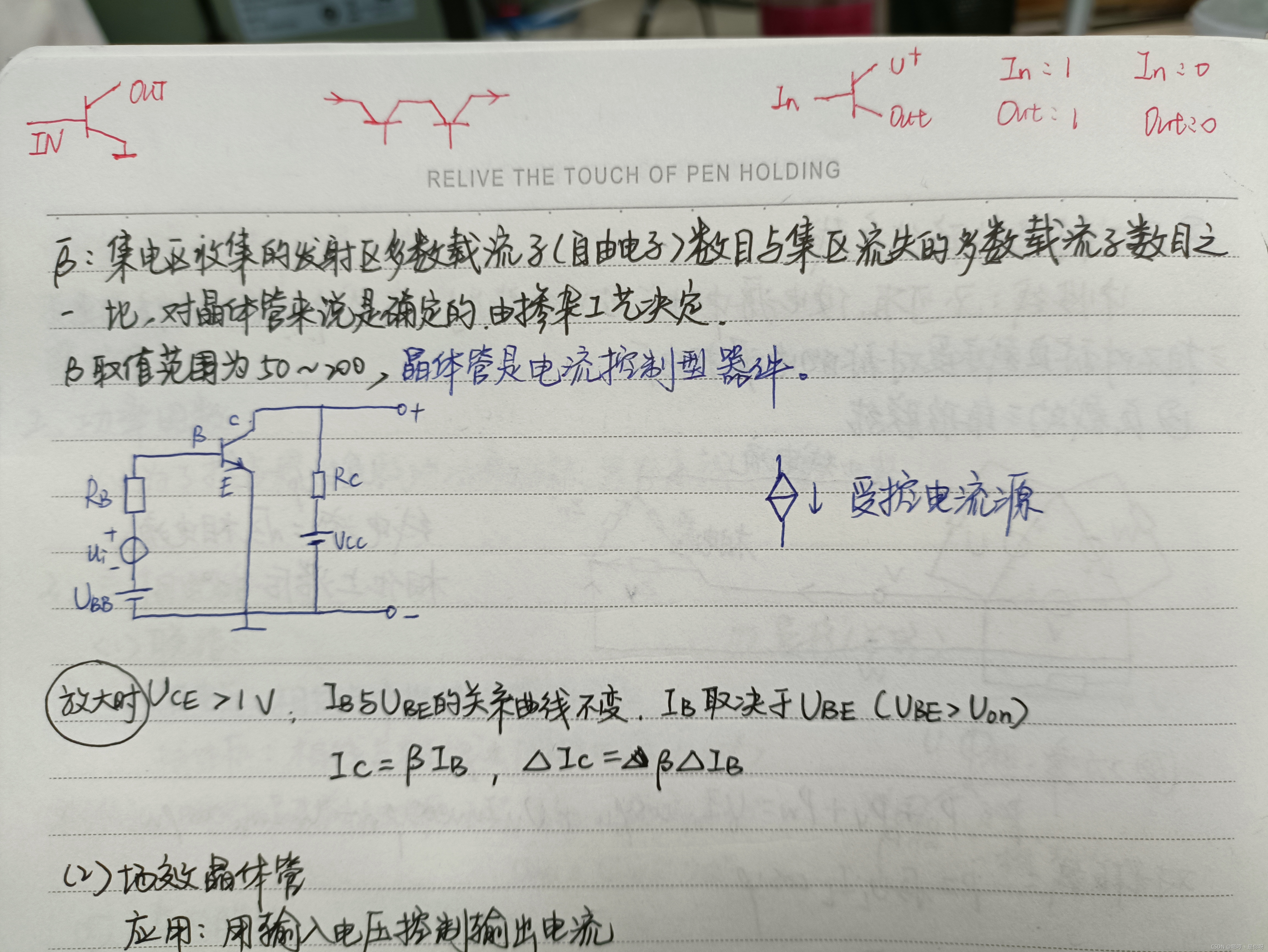

3. 三极管

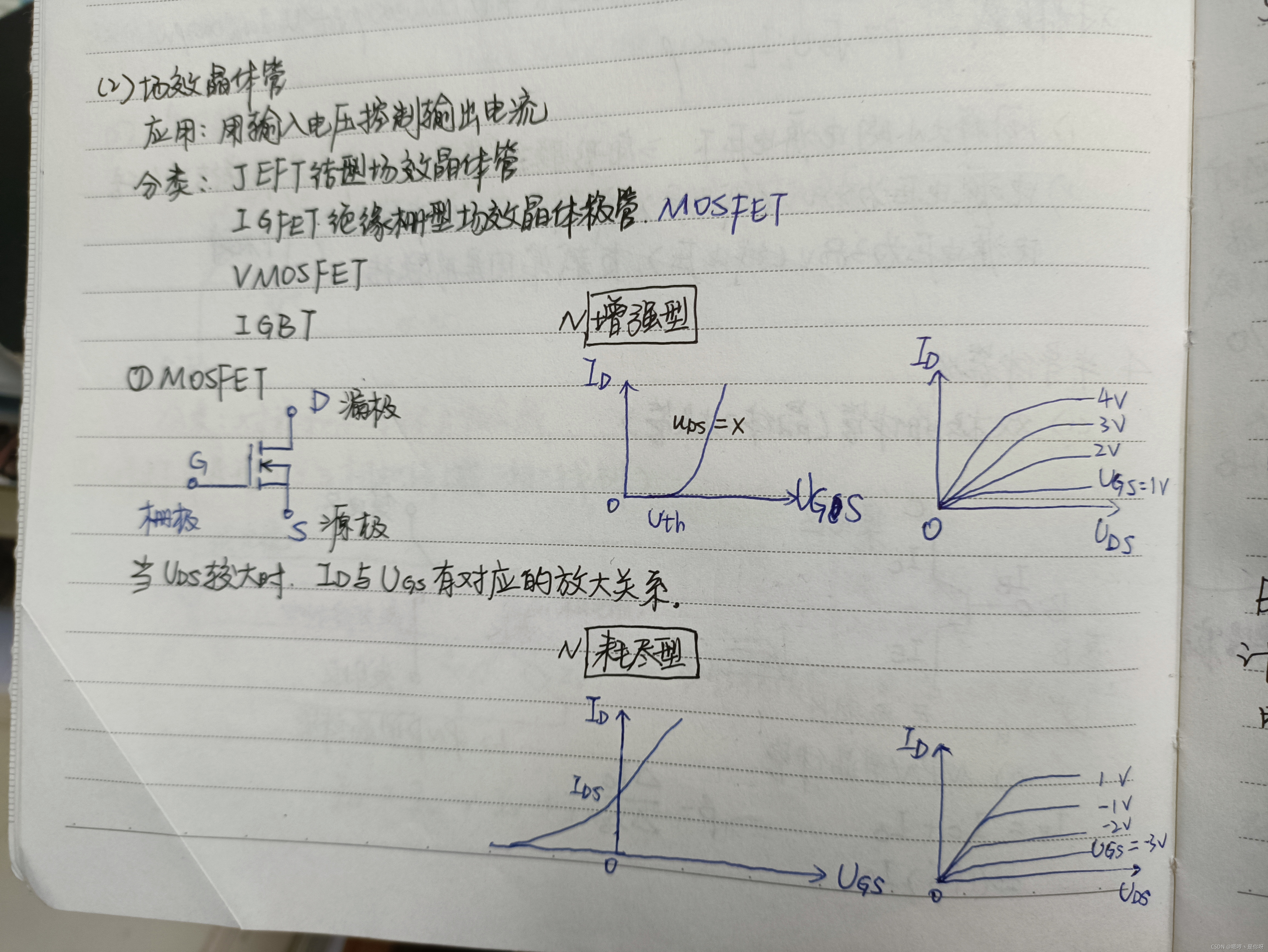

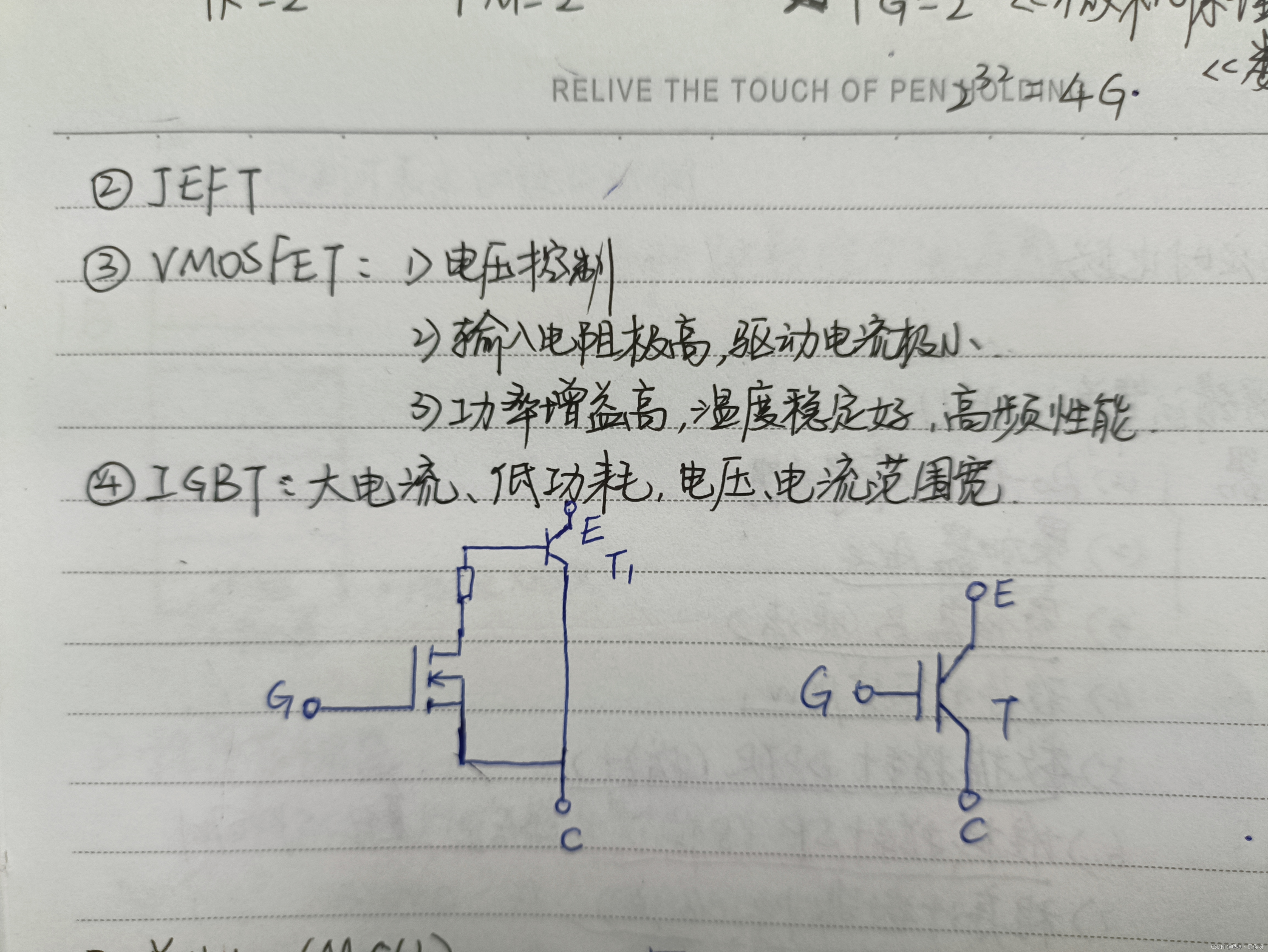

4. 场效应晶体管

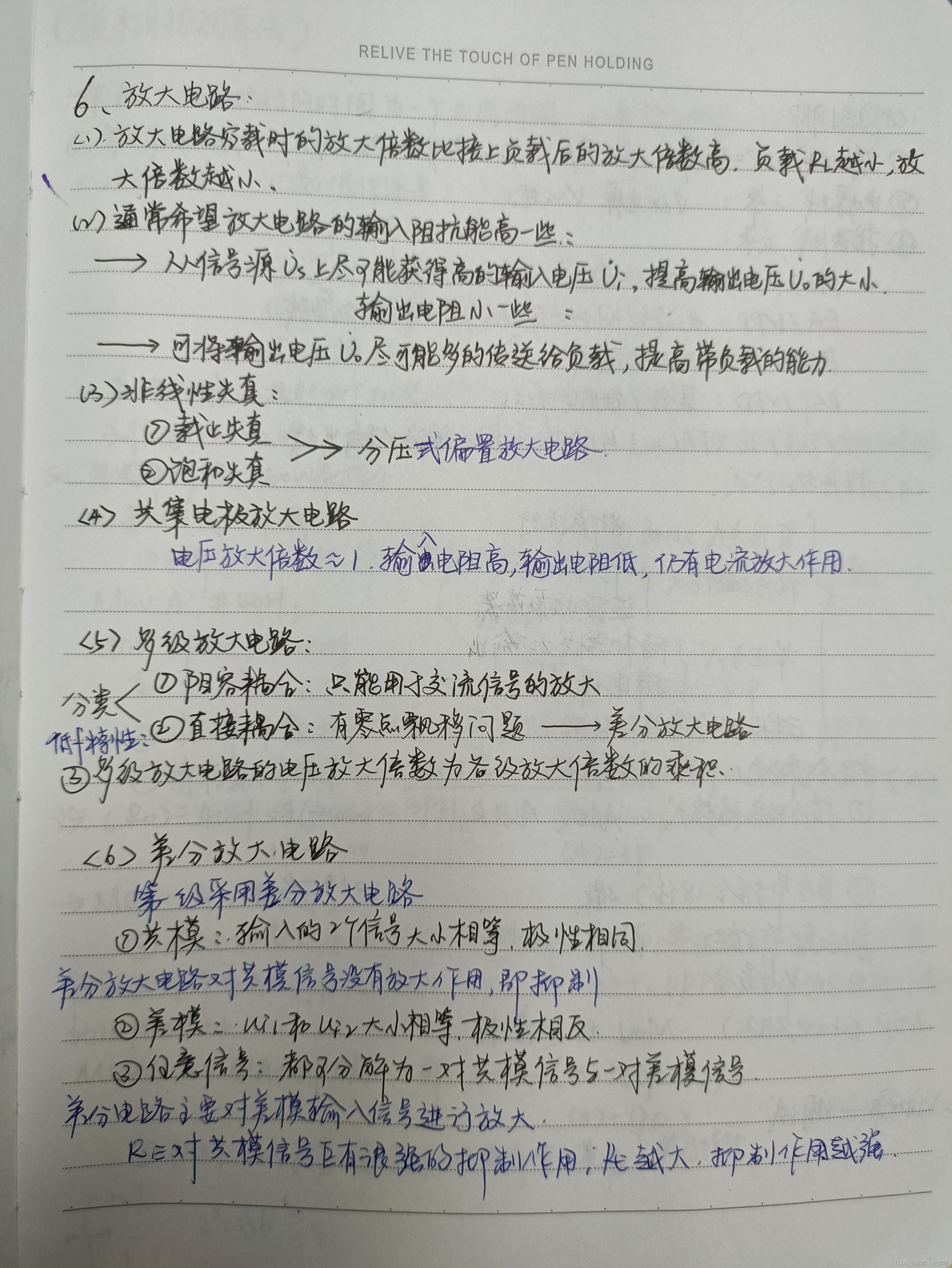

5. 放大电路

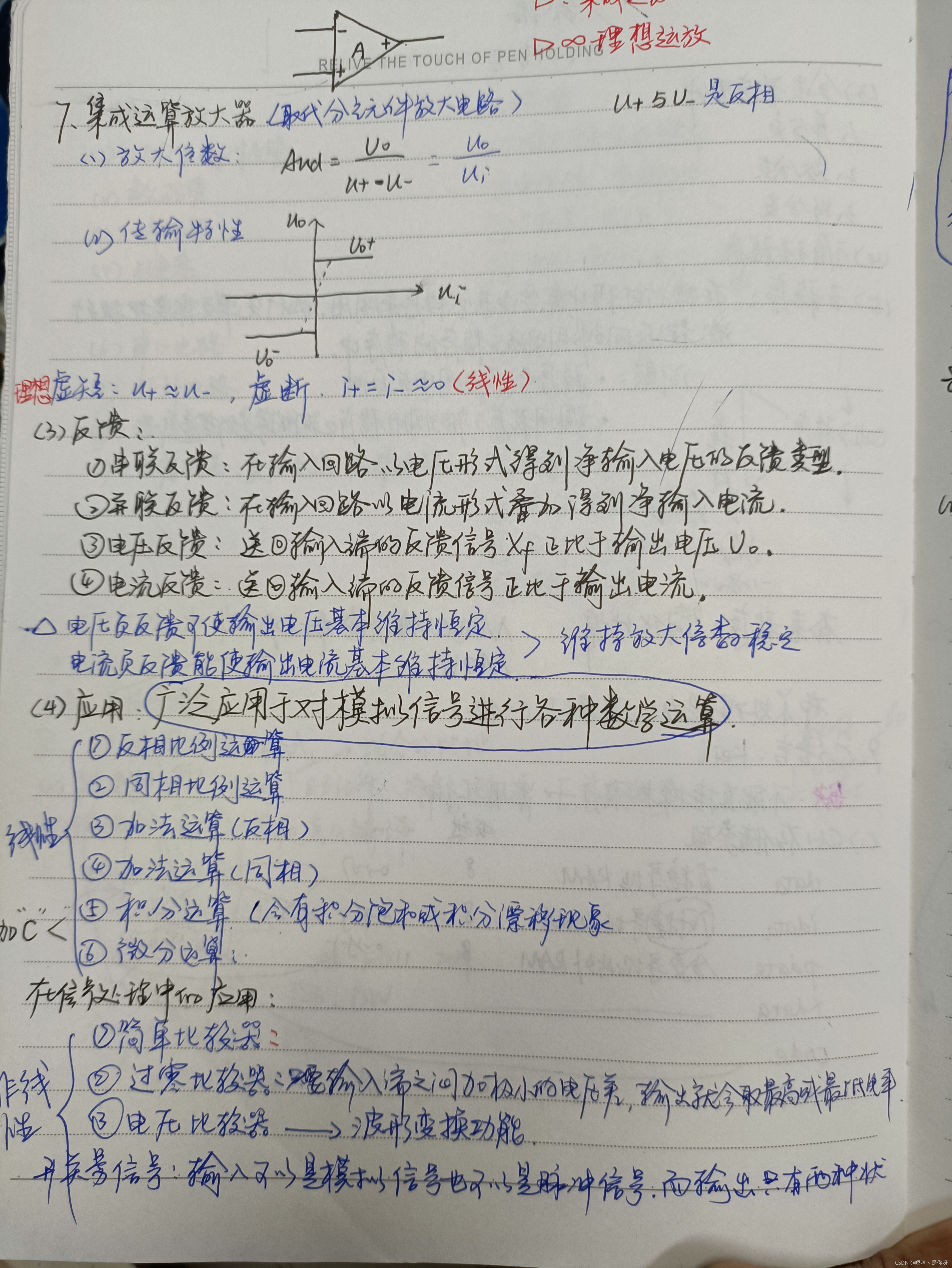

6. 集成运算放大器
