目录
3 非同步续流（Passive free-wheeling）
1 什么是续流
开关电源是通过功率管打开时给电感充电，电感储能；功率管断开时，电感释放能量，从而实现电压变换。在功率管断开时，电感释放能量需要电流回路，续流元器件的选用不同，就会涉及到不同的续流方式，即同步续流和非同步续流。也就是（Active free-wheeling & Passive free-wheeling）
2 续流回路的作用
在电路中一般用来保护元件不被感应电压（电感释放能量）击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路中以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。那么也会涉及到晶体管的等效电阻。
3 非同步续流（Passive free-wheeling）

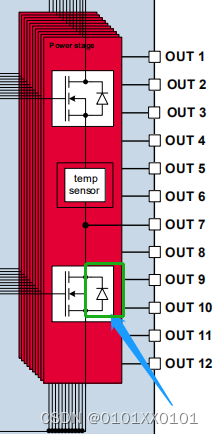

如下图中所示，对于半桥来说，只需用信号来控制HS的开短，对于LS，利用二极管的特性进行续流，也称为被动续流
4 同步续流（Active free-wheeling）

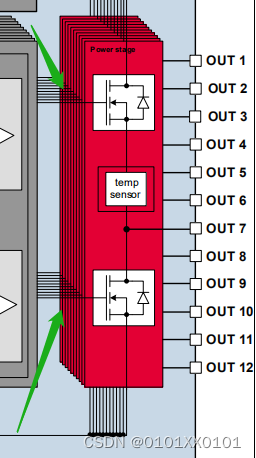

如下图所示：对于半桥，需要用两个信号来分别控制两个MOS管的开关，才能进行续流，也称为主动续流
