echarts-树图、关系图、桑基图、日历图树图主要用来表达关系结构

大家好，欢迎来到IT知识分享网。

树图

树图主要用来表达关系结构。
树图的端点也收symbol的调节
树图的特有属性：

  1. 树图的方向： layout、orient
  2. 子节点收起展开：initialTreeDepth、expandAndCollapse
  3. 叶子节点设置： leaves
  4. 操作设置：roam
  5. 线条：除了lineStyle可以调节线条外，还有edgeShape调节形状，edgeForkPosition调节树杈位置。

没有子节点的要叶子节点leave
在这里插入图片描述

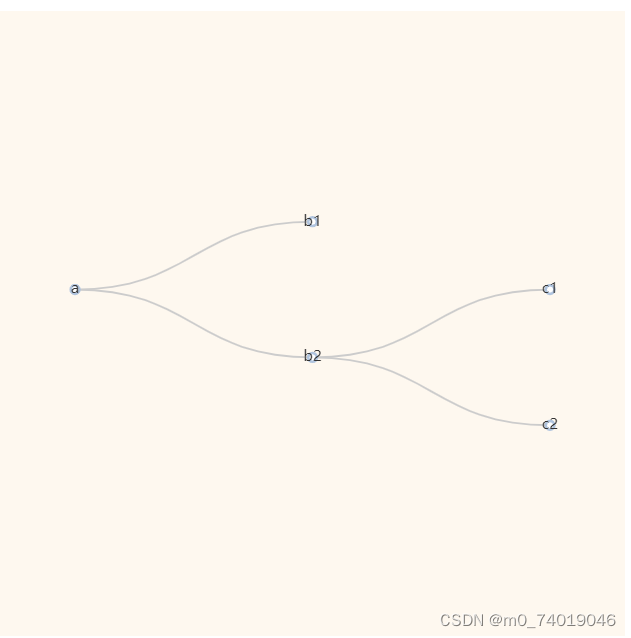

树图中的data只能有一个数据

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "tree", data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述

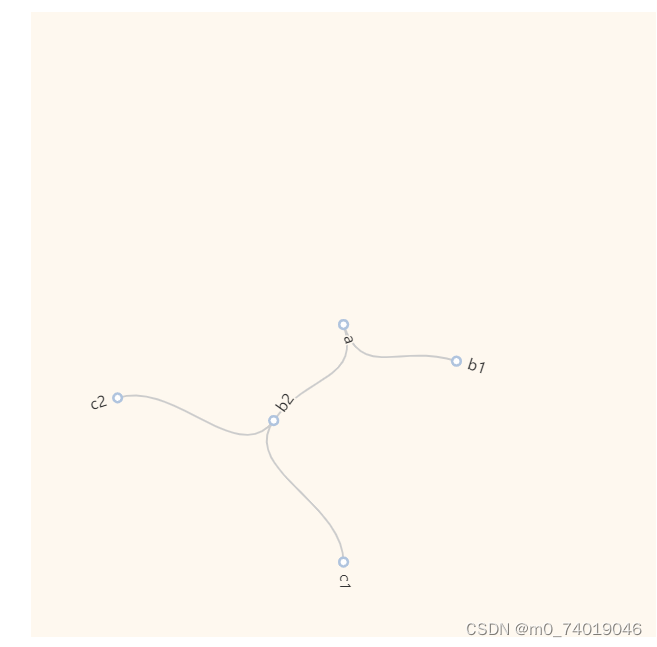

layout：树图的布局，有 正交 和 径向 两种，默认情况下是’orthogonal’正交布局，’radial’是径向布局。

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "tree", layout: "radial", //"orthogonal" data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述

orient:在 layout = ‘orthogonal’ 的时候，该配置项才生效，在水平方向的排列方式。
取值有’LR’ （从左到右）, ‘RL’（从右到左）, ‘TB’（从上到下）, ‘BT’（从下到上）。

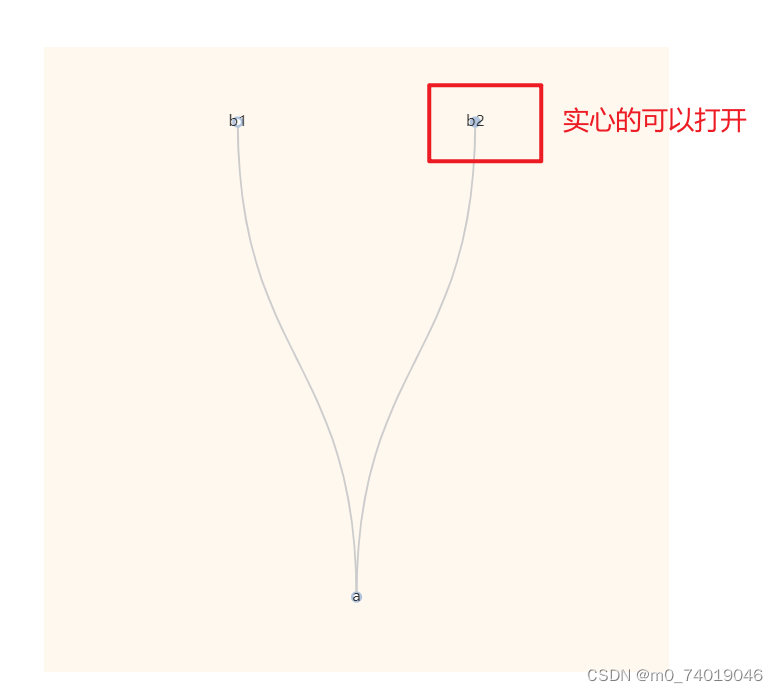

initialTreeDepth：树图初始展开的层级（深度）。如果设置为 -1 或者 null 或者 undefined，所有节点都将展开。
expandAndCollapse：子树折叠和展开的交互，默认打开 。折叠后是否可以打开。

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "tree", layout: "orthogonal", //"radial" orient: "BT", initialTreeDepth: 1, expandAndCollapse: true, data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
roam:是否开启鼠标缩放和平移漫游。

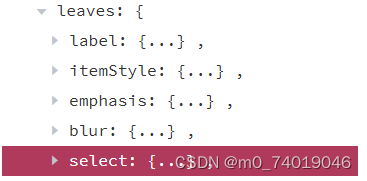

叶子节点的设置
在这里插入图片描述

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "tree", layout: "orthogonal", //"radial" orient: "BT", initialTreeDepth: 1, expandAndCollapse: true, roam: true, leaves: {
    label: {
    show: false, }, }, data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
edgeShape:该配置项只在 正交布局 下有效。树图在 正交布局 下，边的形状
edgeForkPosition： 正交布局下当边的形状是折线时，子树中折线段分叉的位置。子节点在分叉处的位置

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "tree", layout: "orthogonal", //"radial" orient: "BT", initialTreeDepth: 1, expandAndCollapse: true, roam: true, leaves: {
    label: {
    show: false, }, }, lineStyle: {
    color: "blue", }, edgeShape: "polyline", // curve edgeForkPosition: "80%", data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述

矩形树图

矩形树图强调包含关系，相对于树图，更能看出谁的占比大。

  1. 矩形比例：squareRtio
  2. 子节点相关的： leafDepth,drillDownIcon
  3. 操作设置: roam,nodeClick
  4. 颜色相关的设置：colorAlpha,colorSaturation,colorMappingBy
  5. 过小数据隐藏：visibleMin,childrenVisibleMin
  6. 面包屑：breadcrumb
  7. 特殊的label:upperLabel
  8. 数据维度与levels-data里的value的数组写法,visualDimension

矩形数组必须有value

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
squareRatio:期望矩形长宽比率,将矩形比例设为1，并不一定就是正方形，只是往正方形的比例靠。

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", squareRatio: 1, data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3 }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述

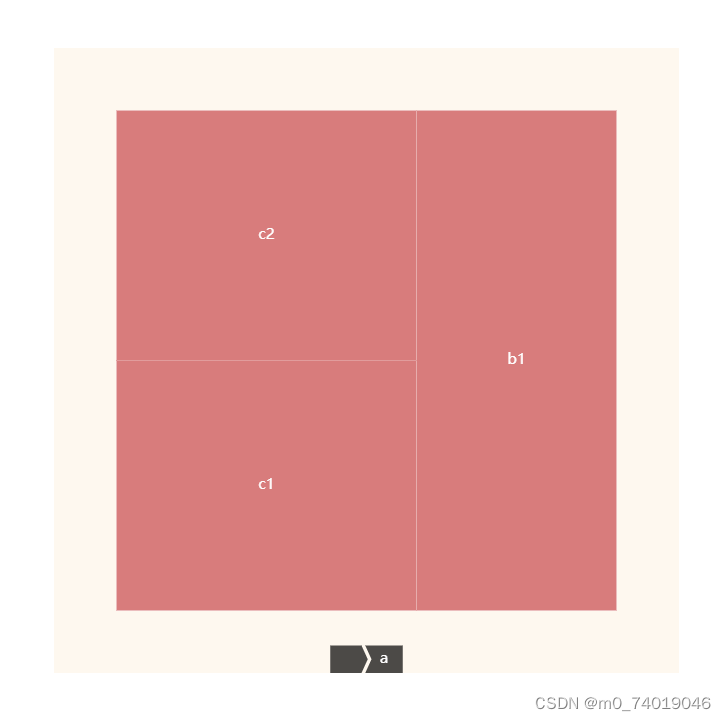

leafDepth：下钻，设置初始展示的节点。
drillDownIcon：当节点可以下钻时的提示符。只能是字符。

默认情况下的下钻提示符
在这里插入图片描述
修改下钻提示符

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", squareRatio: 1, leafDepth: 1, drillDownIcon: "+", data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3, children: [ {
    name: "d1", value: 2, children: [ {
    name: "e1", value: 1 }, {
    name: "e2", value: 1 }, ], }, {
    name: "d2", value: 1 }, ], }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
nodeClick: “link”, //点击节点后的行为false “zoomToNode”
colorAlpha: [0.3, 1],本系列默认的颜色透明度选取范围,data中的value越小，颜色就越透明。

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", squareRatio: 1, leafDepth: 1, drillDownIcon: "+", nodeClick: "link", //点击节点后的行为false "zoomToNode" colorAlpha: [0.3, 1], data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3, children: [ {
    name: "d1", value: 2, children: [ {
    name: "e1", value: 1 }, {
    name: "e2", value: 1 }, ], }, {
    name: "d2", value: 1 }, ], }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
colorMappingBy：表示同一层级节点，在颜色列表中以什么样的方式选择color
breadcrumb:对面包屑的设置。

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", squareRatio: 1, leafDepth: 1, drillDownIcon: "+", nodeClick: "link", colorAlpha: [0.3, 1], colorMappingBy: "value", breadcrumb: {
    show: false, }, data: [ {
    name: "a", value: 10, children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3, children: [ {
    name: "d1", value: 2, children: [ {
    name: "e1", value: 1 }, {
    name: "e2", value: 1 }, ], }, {
    name: "d2", value: 1 }, ], }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述
upperLabel 用于显示矩形的父节点的标签

在这里插入图片描述
visualDimension :支持对数据其他维度进行视觉映射。每个节点的 value 都可以是数组，visualDimension 指定使用的是数组的哪一项。
levels:可以对每个节点进行配置

let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "treemap", squareRatio: 1, leafDepth: 1, drillDownIcon: "+", nodeClick: "link", //点击节点后的行为false "zoomToNode" // colorAlpha: [0.3, 1], colorMappingBy: "value", breadcrumb: {
    show: false, }, upperLabel: {
    show: true, }, // visualDimension: 1, levels: [ {
    //给第一层配 color: ["red"], }, {
    //给第二层配 color: ["yellow", "green"], }, ], data: [ {
    name: "a", value: 10, // [10, 20] children: [ {
    name: "b1", value: 4 }, {
    name: "b2", value: 6, children: [ {
    name: "c1", value: 3, children: [ {
    name: "d1", value: 2, children: [ {
    name: "e1", value: 1 }, {
    name: "e2", value: 1 }, ], }, {
    name: "d2", value: 1 }, ], }, {
    name: "c2", value: 3 }, ], }, ], }, ], }, ], };

在这里插入图片描述

关系图

关系图先通过data画出点，然后再通过links数组指定连接关系。
1.关系图的节点收symbol的调节
2.特殊的属性
关系图连线相关的 edgeSymbol,edgeSymbolSize,edgeLabel
布局相关的 layout, circular
操作相关 roam

let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "graph", data: [ {
    value: 10, name: "张三", x: 40, y: 40, }, {
    value: 30, name: "李四", x: 50, y: 100, }, {
    value: 20, name: "王五", x: 80, y: 40, }, ], links: [ {
    source: "张三", target: "李四", }, ], }, ], };

在这里插入图片描述

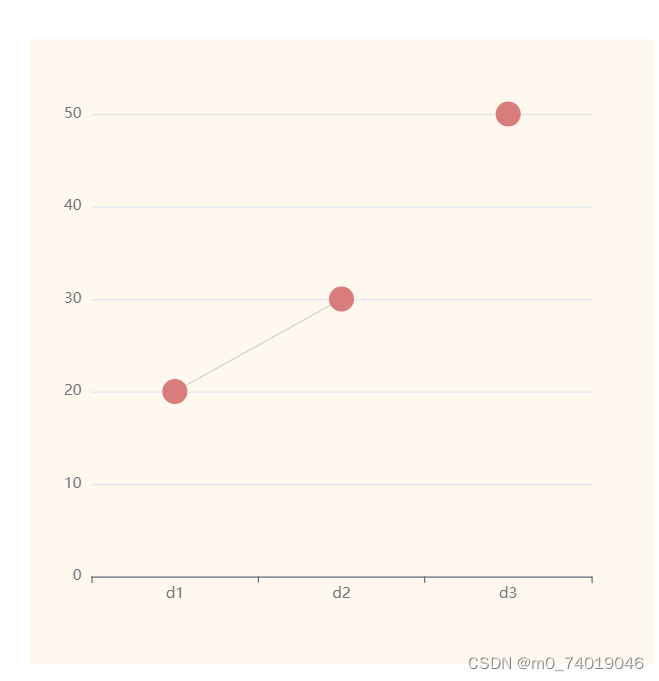

然后将设置 xAxis，xAxis，指定坐标系，通过下表来连接

 let options = {
    tooltip: {
    show: true, }, xAxis: {
    type: "category", data: ["d1", "d2", "d3"], }, yAxis: {
   }, series: [ {
    type: "graph", symbolSize: 20, coordinateSystem: "cartesian2d", data: [ ["d1", 20], ["d2", 30], ["d3", 50], ], links: [ {
    source: 0, target: 1, }, ], }, ], };

在这里插入图片描述

桑基图

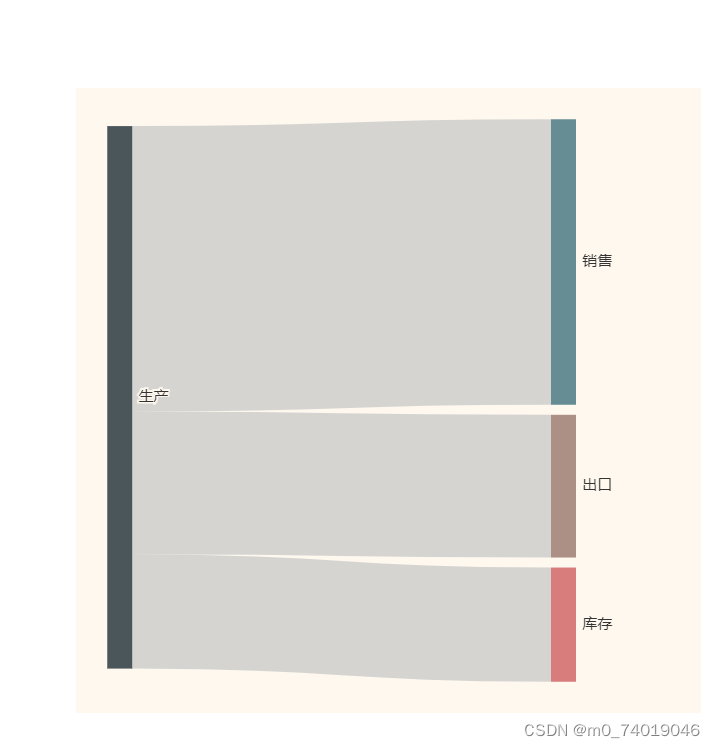

用来表示流向的，可以看作是关系图的一种图形化表达，跟关系图一样，通过设置data来定义位置，然后用links连接代表流向。

桑基图的节点通过itemStyle来调节，桑基图的连接边受lineStyle调节。

特殊的属性：
朝向: orient
桑基矩形节点相关 nodeWidth,nodeGap

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "sankey", data: [ {
    name: "生产", }, {
    name: "销售", }, {
    name: "出口", }, {
    name: "库存", }, ], links: [ {
    source: "生产", target: "销售", value: 100, }, {
    source: "生产", target: "出口", value: 50, }, {
    source: "生产", target: "库存", value: 40, }, ], }, ], };

在这里插入图片描述

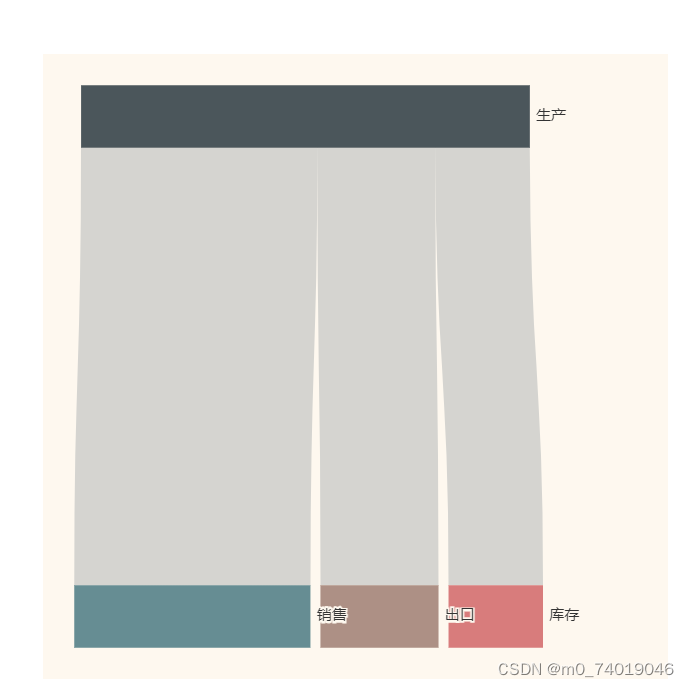

nodeWidth:桑基图中每个矩形节点的宽度
nodeGap:桑基图中每一列任意两个矩形节点之间的间隔

 let options = {
    tooltip: {
    show: true, }, series: [ {
    type: "sankey", orient: "vertical", nodeWidth: 50, nodeGap: 8, data: [ {
    name: "生产", }, {
    name: "销售", }, {
    name: "出口", }, {
    name: "库存", }, ], links: [ {
    source: "生产", target: "销售", value: 100, }, {
    source: "生产", target: "出口", value: 50, }, {
    source: "生产", target: "库存", value: 40, }, ], }, ], };

在这里插入图片描述

日历图

日历图更像一种坐标系

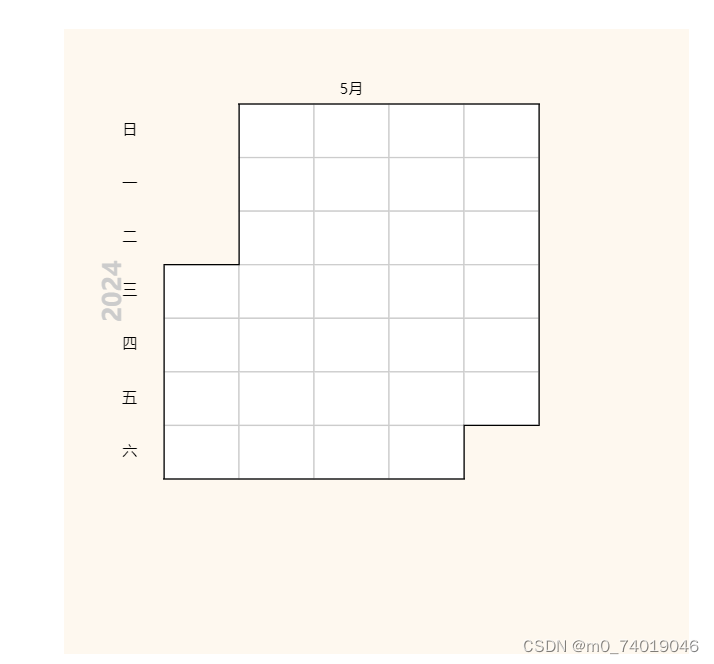

calendar:日历坐标系组件
range:日历坐标的范围

 let options = {
    tooltip: {
    show: true, }, calendar: {
    range: ["2024-5"], width: 300, height: 300, }, series: [{
   }], };

在这里插入图片描述
日历图中的数据以graph关系图为例，可以是其他的图。

 let options = {
    tooltip: {
    show: true, }, calendar: {
    range: ["2024-5"], width: 300, height: 380, orient: "vertical", }, series: [ {
    type: "graph", coordinateSystem: "calendar", data: [ ["2024-5-1", 10], ["2024-5-4", 40], ["2024-5-7", 20], ["2024-5-11", 30], ["2024-5-21", 10], ["2024-5-22", 10], ], links: [ {
    source: 0, target: 1, }, ], }, ], };

在这里插入图片描述
