前言

提示：这里可以添加本文要记录的大概内容：

项目需要：

提示：以下是本篇文章正文内容，下面案例可供参考

一、Snap7是什么？

Snap7是一个开源库，主要用于将PC站点与PLC（Programmable Logic Controller，可编程逻辑控制器）网络完全连接。它支持西门子S7系列PLC进行高速、可靠、稳定的读写操作。

Snap7的特点包括轻量级、高效、开源，并且支持多种操作系统，如Windows、Linux、Mac等。此外，它还支持多种编程语言，如C#、VB、C/C++、Python、Java、Delphi、LabView等。Snap7底层使用TCP/IP协议进行通讯，具有快速、稳定的优势，并提供了各种安全机制，如登录、注销、连接保持等功能，有效保障了PLC通信的稳定性和安全性。

Snap7的主要对象组件包括客户端、服务器和协作者，这三个对象可以同时应用。对于一般开发人员来说，主要使用的是客户端模式，即PLC作为服务器，上位机PC作为客户端。

Snap7的源码可以在其官网或SourceForge等网站下载。此外，还提供了丰富的示例代码和详细的文档，方便工程师快速上手。

总的来说，Snap7是一个功能强大、易于使用、支持多平台和多编程语言的开源库，适用于需要进行PLC通信的应用场景。

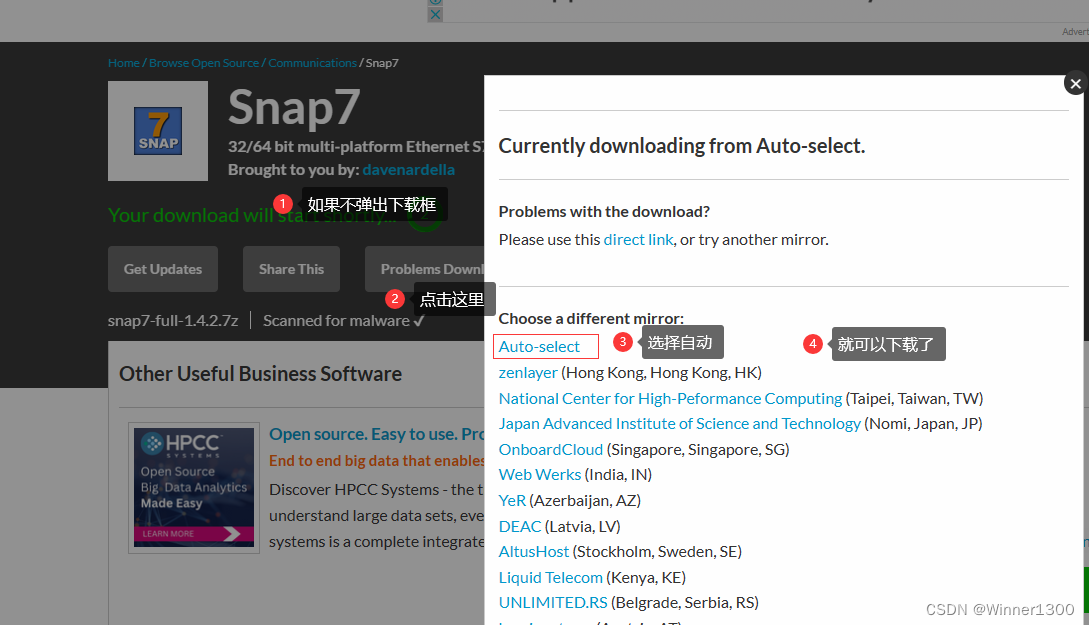

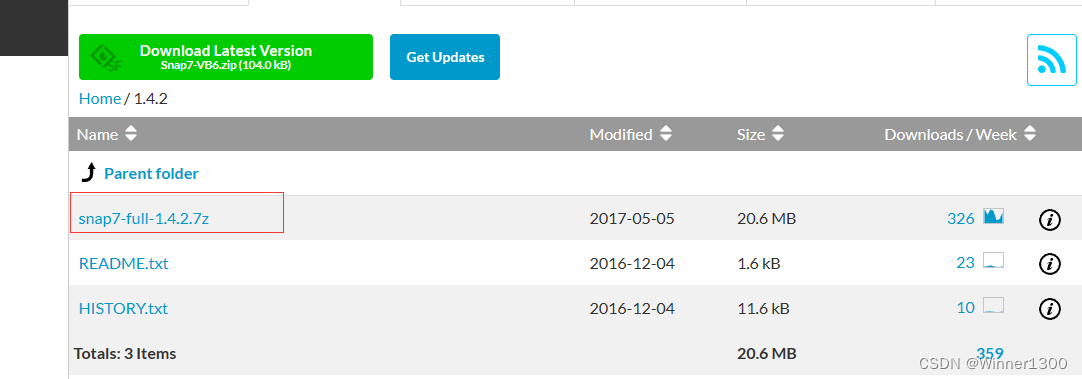

1. 官网下载

2.下载后找到关键lib和.h文件

复制头文件和源文件

二、使用步骤

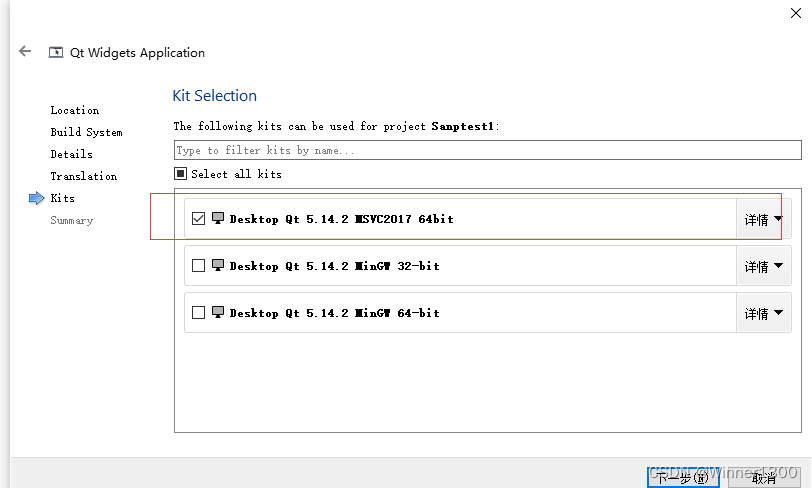

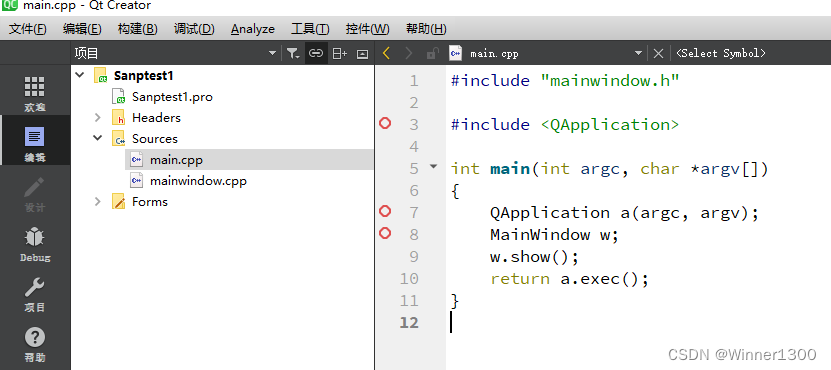

1.新建一个Qt的工程

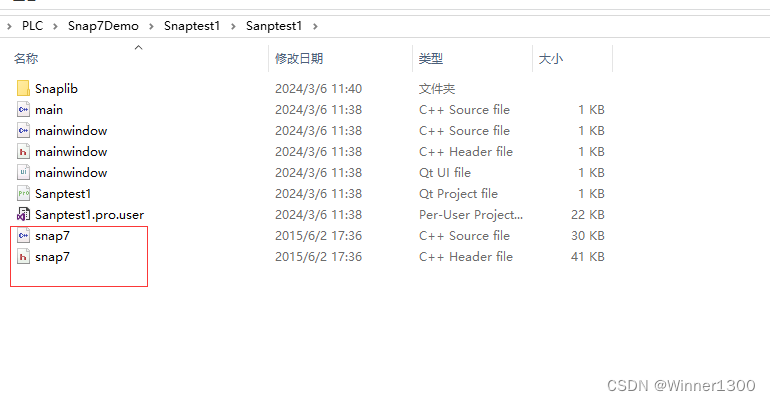

将库文件复制到项目中

在项目文件中添加库和头文件

LIBS += -L$$PWD/Snaplib/ -lsnap7 INCLUDEPATH += $$PWD DEPENDPATH += $$PWD/Snaplib

2.读入数据

代码如下（示例）：

 #include <iostream> #include"snap7.h" using namespace std; unsigned char Snap7Rcv[100]; TS7Client* mClient; void mSnap7GetDataFromS71200Db() {
      mClient = new TS7Client; mClient->ConnectTo("192.168.2.202", 0, 1); mClient->DBRead(9,0,100,&Snap7Rcv); delete mClient; } int main() {
      while (true) {
      mSnap7GetDataFromS71200Db(); for (int i = 0; i < 100; i++) {
      cout << "mSnap7GetDataFromS71200Db-Snap7DB.Snap7Byte" << "[" << i << "]" << "=" << (int)Snap7Rcv[i] << endl; } } std::cout << "mSnap7GetDataFromS71200Db Excute Finished!\n"; }

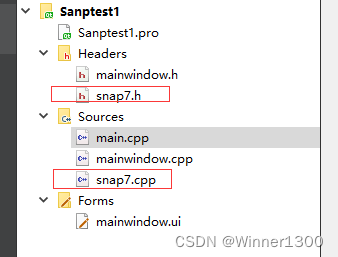

项目中添加.c .h 文件

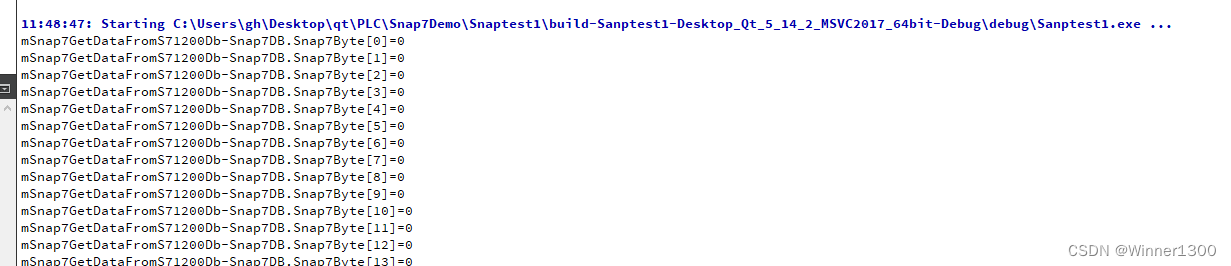

控制面板输出

总结

终于找到一个正常点的库了，下一步继续测试使用情况。先安装PLC环境
