一.  什么是Flowable

Flowable 是一个基于 Java 的开源工作流引擎，用于实现和管理业务流程。它提供了强大的工作流引擎和一套丰富的工具，使开发人员能够轻松地建模、部署、执行和监控各种类型的业务流程。Flowable 是 Activiti 工作流引擎的一个分支，诞生于 Activiti 项目与 Alfresco 合并后的分裂，继承了 Activiti 的大部分特性并在此基础上进行了进一步的开发和改进。

Flowable 的核心特点包括：

1. 灵活性和可扩展性：

Flowable 提供了灵活且可扩展的工作流引擎，可以根据不同的业务需求定制和扩展业务流程。

2. 图形化建模工具：

Flowable 提供了图形化的流程设计器，使业务分析师和开发人员能够通过拖放元素来建模和编辑业务流程，而不需要编写代码。

3. 规则引擎集成：

Flowable 可以与规则引擎（如 Drools）集成，使业务规则能够直接应用于业务流程中，从而实现更灵活的业务逻辑控制。

4. 支持多种执行环境：

Flowable 支持在多种执行环境中部署和执行流程，包括传统的 Java 应用程序、Spring 应用程序、Java EE 应用服务器等。

5. 全面的监控和管理功能：

Flowable 提供了监控和管理业务流程执行的工具和 API，可以实时跟踪流程实例的执行情况，并对流程进行管理和优化。

总的来说，Flowable 是一个功能强大且灵活的工作流引擎，为开发人员提供了一套完整的工具和 API，用于建模、部署、执行和管理业务流程，帮助企业实现业务流程的自动化和优化。

二.  Flowable的安装

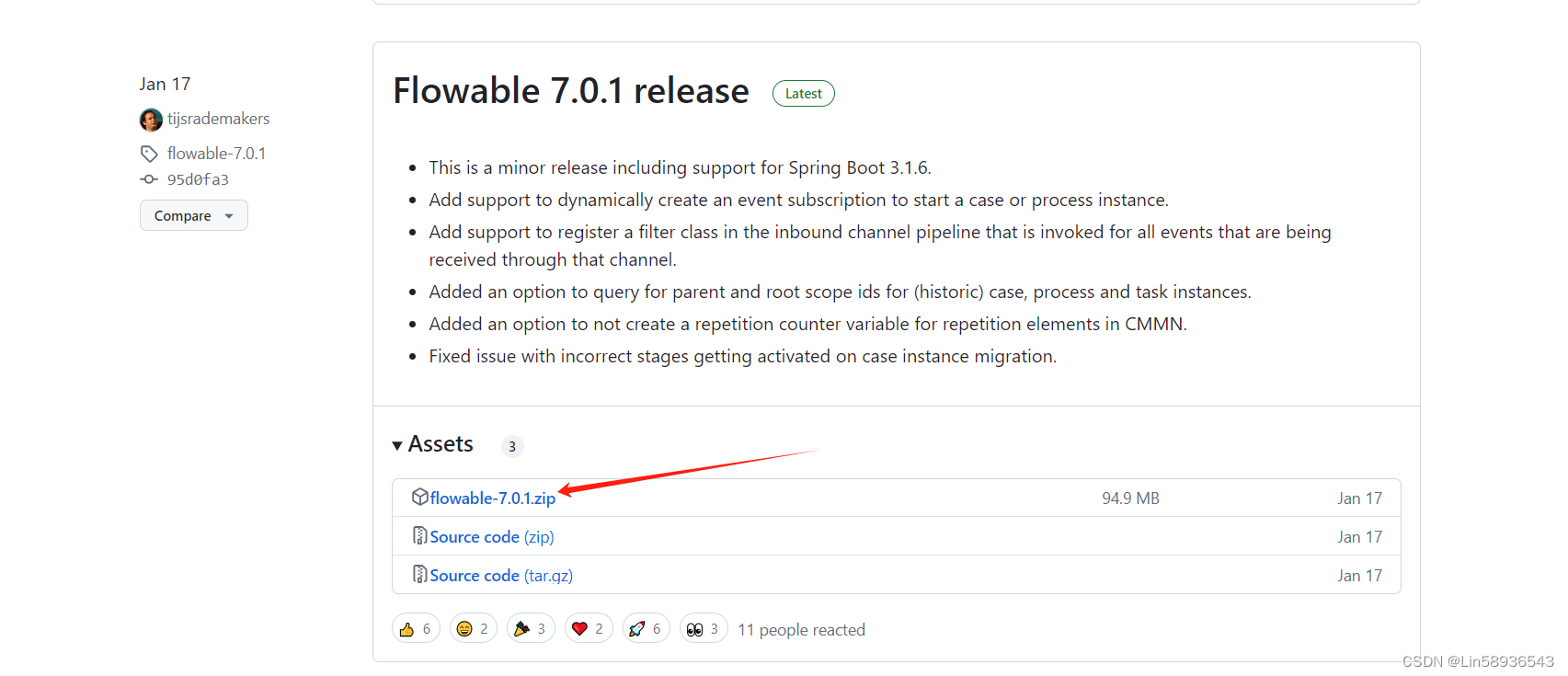

1. 资源包： https://github.com/flowable/flowable-engine/releases

7.0版本后的无 ui

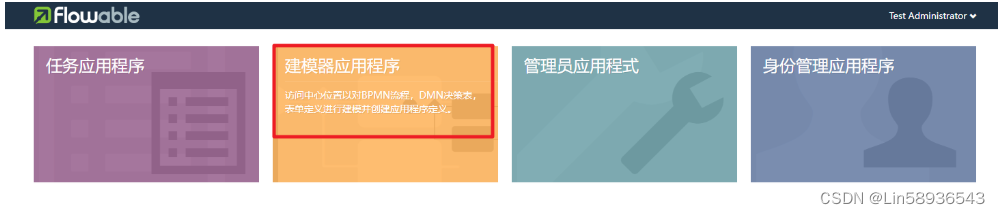

2.  对应的流程设计器 官网flowable-ui

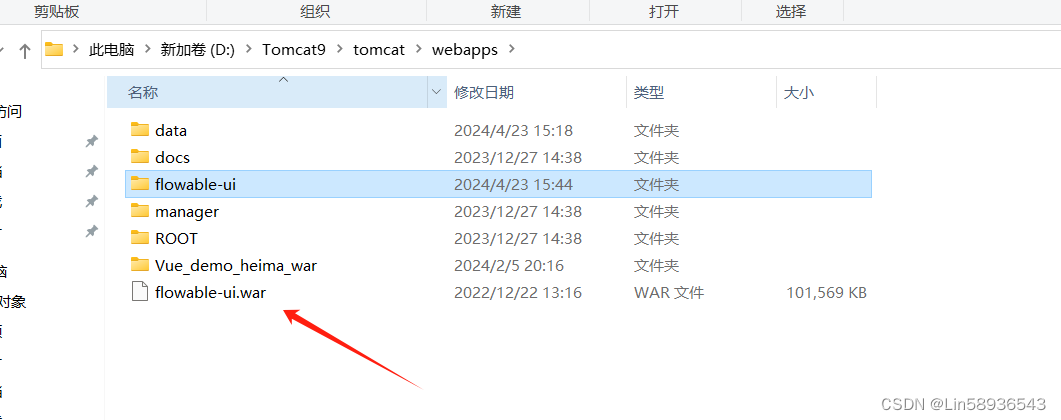

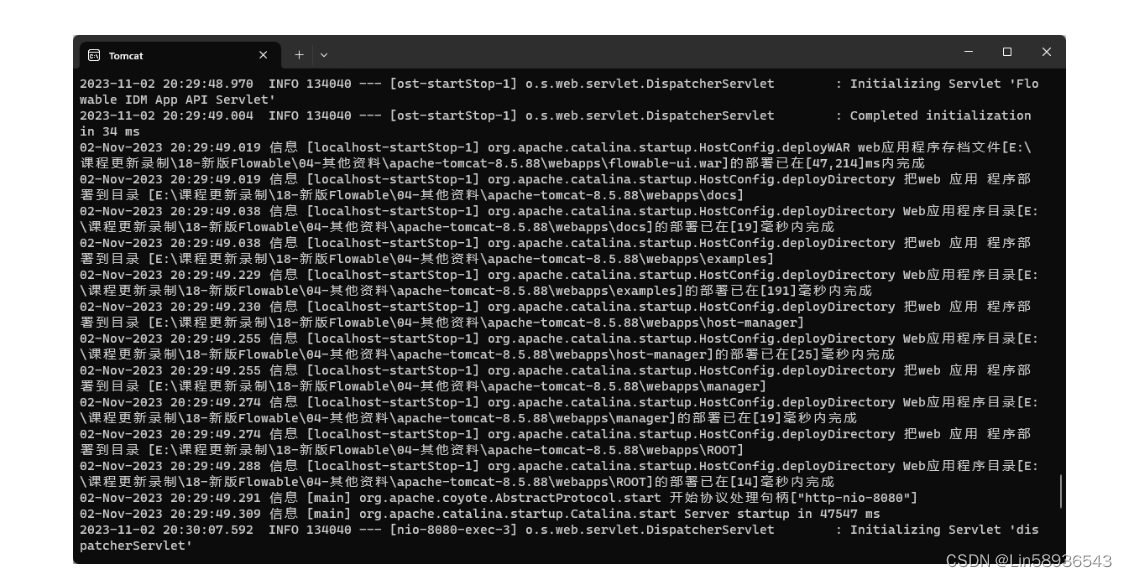

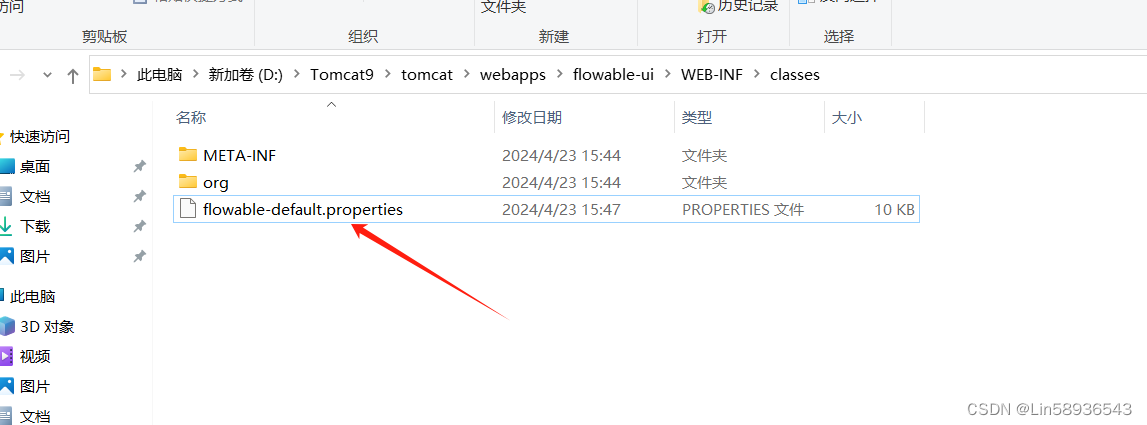

3.我们把这个 flowable-ui.war 扔到Tomcat的webapps目录下然后启动Tomcat服务（tomcat9.exe）即可,启动之后会自动在webapps下创建flowable-ui文件夹，里面可配置此flowable的端口号和数据库连接信息

4.如果想要自动创建用到的数据库的表，可在此文件配置数据库连接信息（lib目录下需要放置数据库连接用到的jar包）

 4.访问地址：http://localhost:8080/flowable-ui


三.  Flowable的基本使用

1. 创建 ProcessEngine（非Spring)环境

 1.1 添加依赖

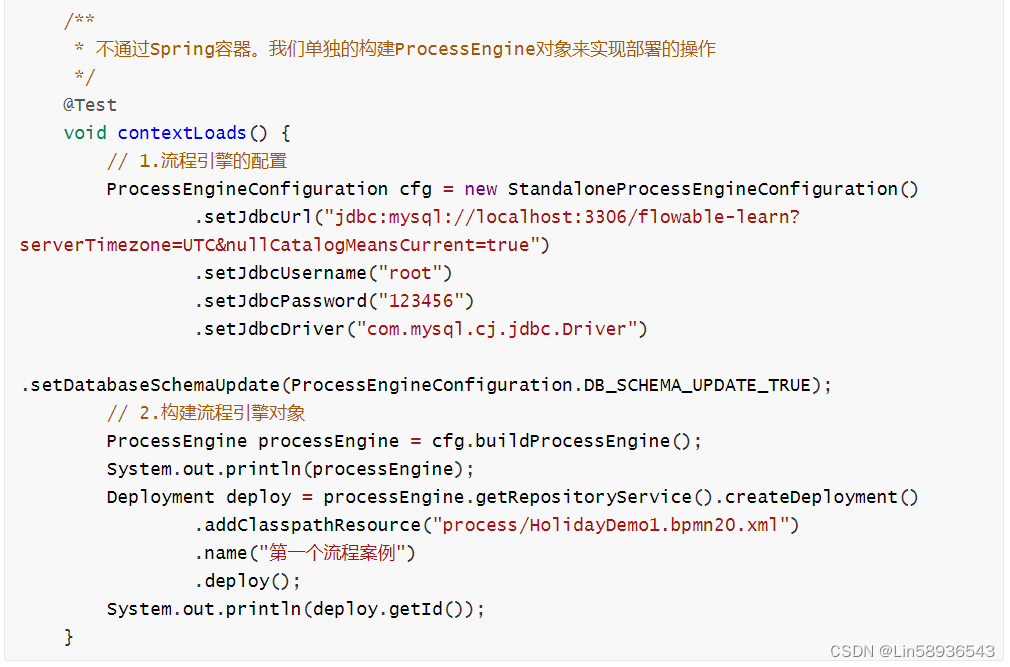

1.2 获取流程引擎对象

方法执行成功后会在这三张表中记录相关的部署信息

• act_ge_bytearray:记录流程定义的资源信息。xml和流程图的图片信息
• act_re_deployment:流程部署表，记录这次的部署行为
• act_re_procdef:流程定义表，记录这次部署动作对应的流程定义信息

databaseSchemaUpdate：用于设置流程引擎启动关闭时使用的数据库表结构控制策略

• false (默认): 当引擎启动时，检查数据库表结构的版本是否匹配库文件版本。版本不匹配时抛出异常。
• true: 构建引擎时，检查并在需要时更新表结构。表结构不存在则会创建。
• create-drop: 引擎创建时创建表结构，并在引擎关闭时删除表结构

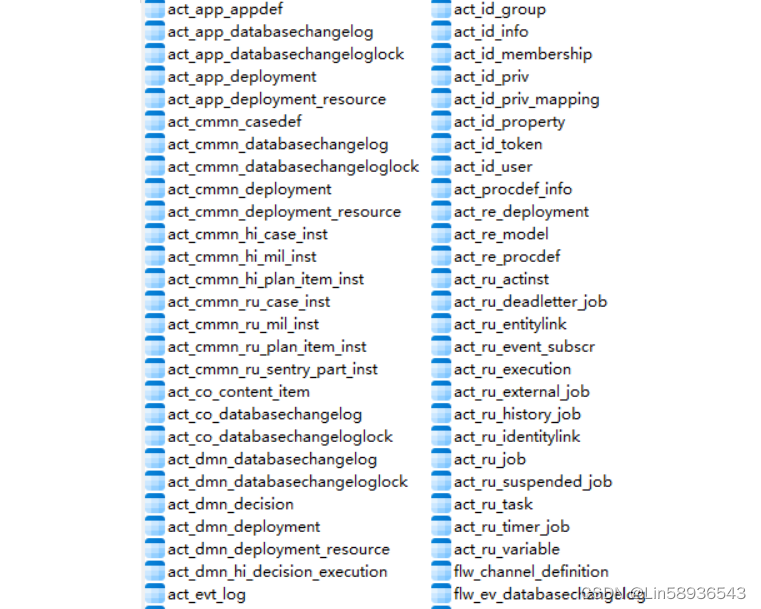

1.3 启动程序，自动创建表

四. SpringBoot 整合 Flowable

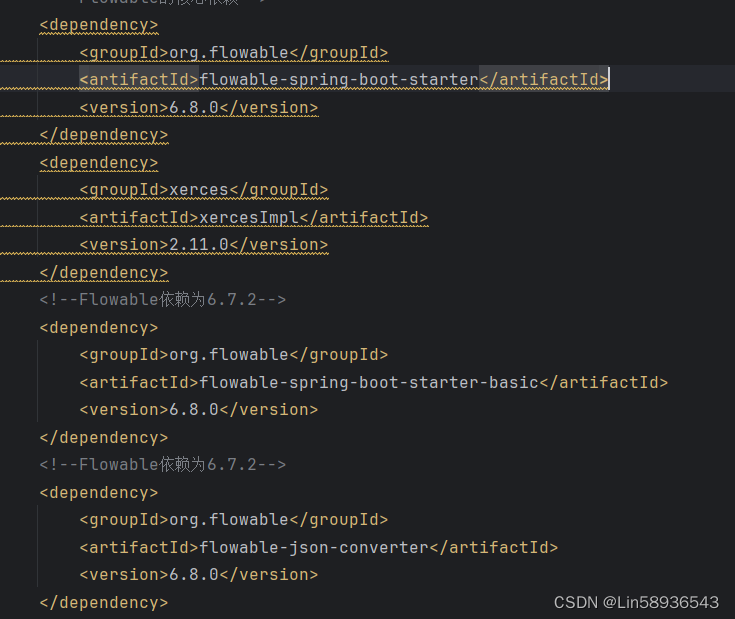

1.添加依赖

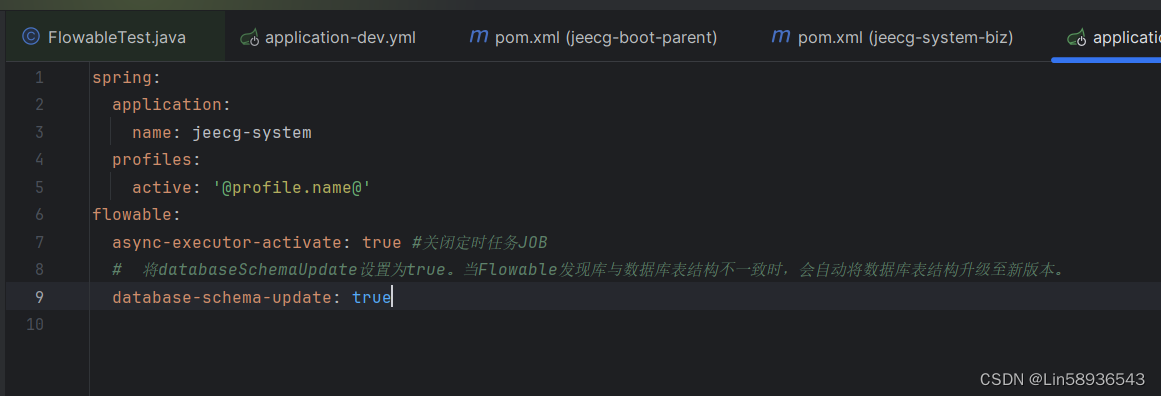

2.yml配置文件

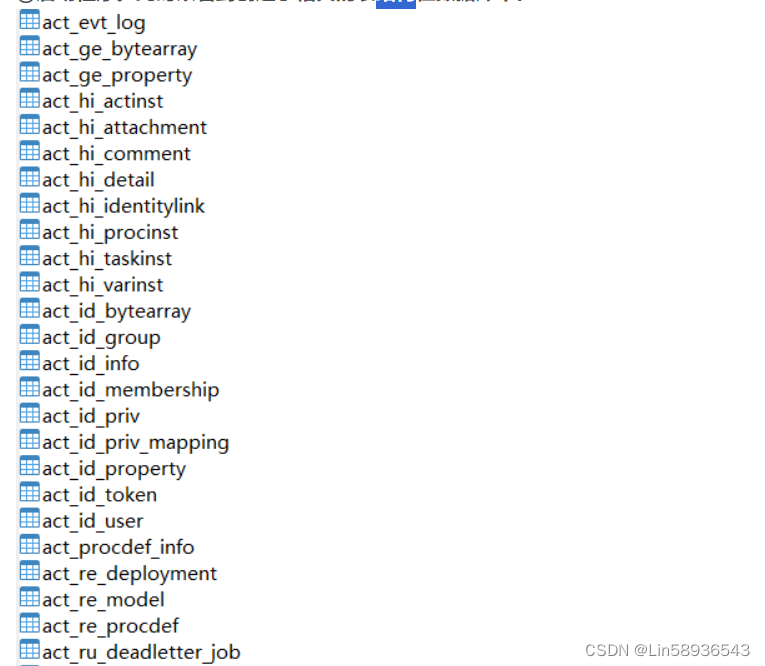

然后直接启动，服务就会自动初始化数据库

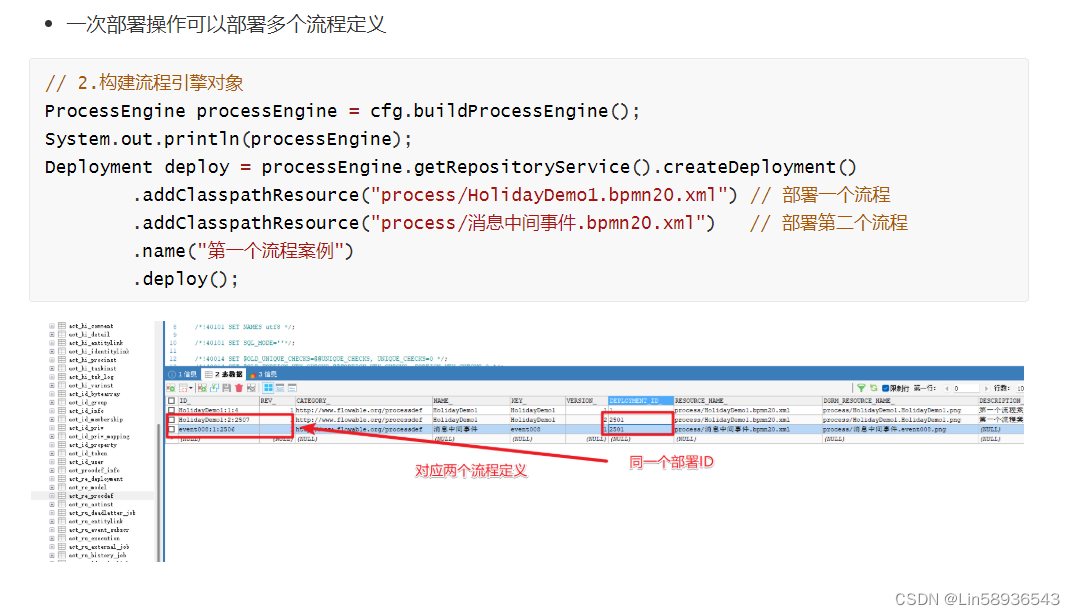

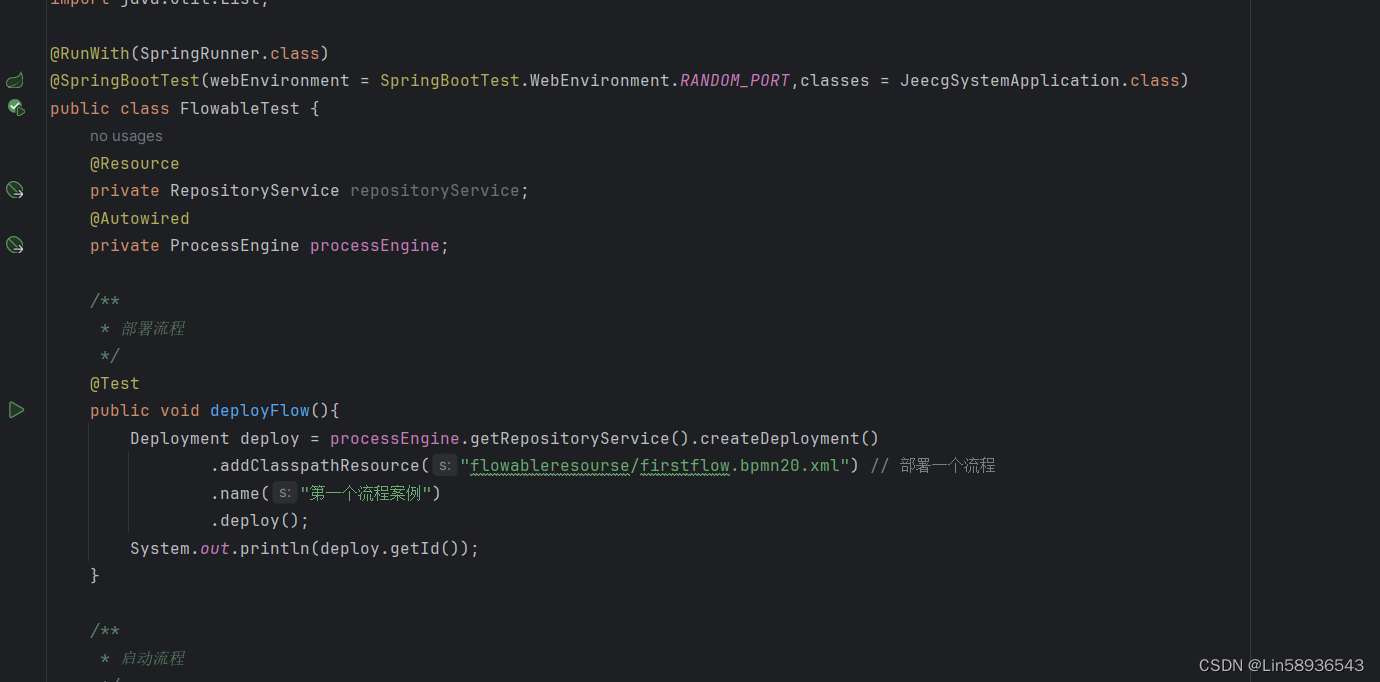

3.部署流程

方法执行成功后会在这三张表中记录相关的部署信息

• act_ge_bytearray:记录流程定义的资源信息。xml和流程图的图片信息
• act_re_deployment:流程部署表，记录这次的部署行为
• act_re_procdef:流程定义表，记录这次部署动作对应的流程定义信息

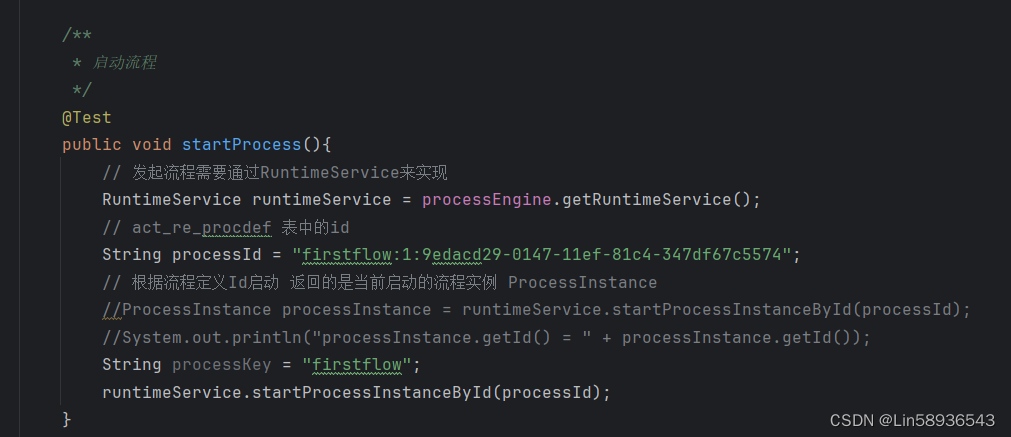

4.启动流程实例

启动流程需要通过RuntimeService来实现。同时在启动流程的时候有两个方法可以调用：

• startProcessInstanceById: 对应于act_re_procdef 表中的id
• startProcessInstanceByKey: 对应于act_re_procdef 表中的key

每启动一个流程实例那么就会在act_hi_procinst表中维护一条记录。然后在act_ru_execution会记录流程的分支

流程定义和流程实例的关系：

• 流程定义：Java中的类
• 流程实例：Java中的对象

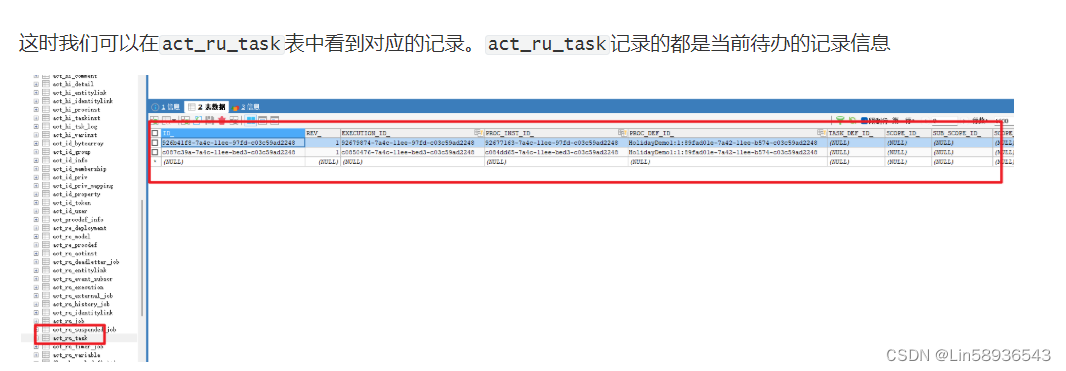

• 这时我们可以在act_ru_task表中看到对应的记录。act_ru_task记录的都是当前待办的记录信息

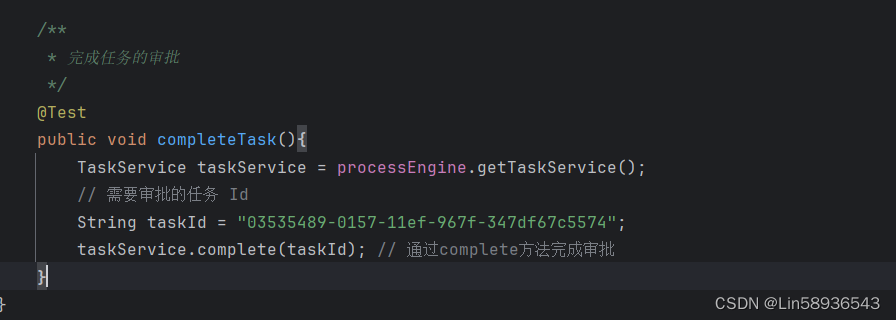

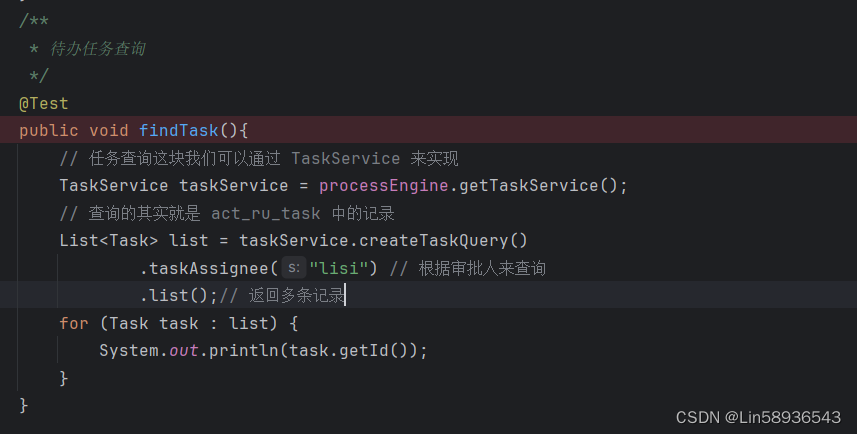

5.流程审批

找到了需要审批的任务。我们就可以根据 taskId来完成审批的操作

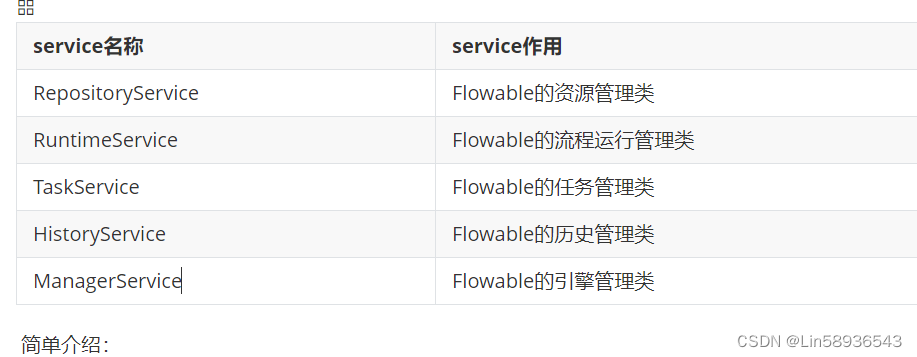

五. Service服务

RepositoryService

  是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。

  暂停或激活发布包，对应全部和特定流程定义。 暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件， 或引擎自动生成的流程图。

  获得流程定义的pojo版本， 可以用来通过java解析流程，而不必通过xml。

RuntimeService

  Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

  Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService

  Flowable的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者， 完成任务的时间，每个流程实例的执行路径，等等。 这个服务主要通过查询功能来获得这些数据。

ManagementService

  Activiti的引擎管理类，提供了对Flowable 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Flowable 系统的日常维护。

六. 数据库

流程部署成功后

方法执行成功后会在这三张表中记录相关的部署信息

• act_ge_bytearray:记录流程定义的资源信息。xml和流程图的图片信息
• act_re_deployment:流程部署表，记录这次的部署行为
• act_re_procdef:流程定义表，记录这次部署动作对应的流程定义信息

启动流程实例后

在act_ru_task表中看到对应的记录。act_ru_task记录的都是当前待办的记录信息

启动流程需要通过RuntimeService来实现。同时在启动流程的时候有两个方法可以调用：

• startProcessInstanceById: 对应于act_re_procdef 表中的id
• startProcessInstanceByKey: 对应于act_re_procdef 表中的key

还有一个要注意的：每启动一个流程实例那么就会在act_hi_procinst表中维护一条记录。然后在act_ru_execution会记录流程的分支
