第二章 网络应用



2.1 网络应用的基本原理

一、网络应用体系结构

 1. 客户机/服务器结构（Client-Server，C/S）

  ⑴ 服务器

  ⑵ 客户机

  ⑶ 举例：

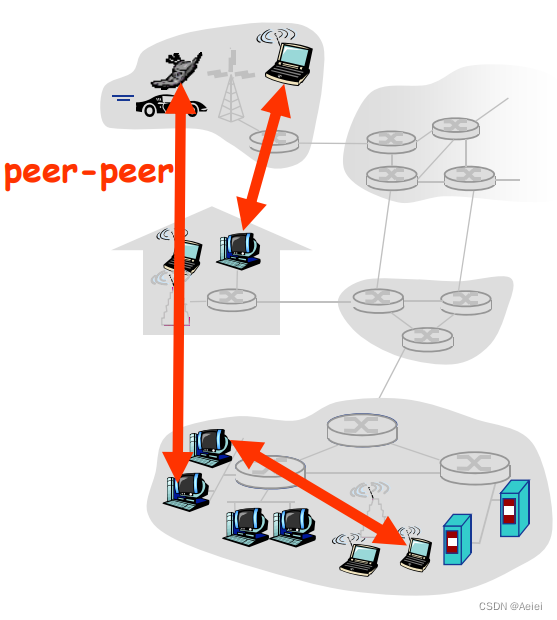

 2. 点对点结构（Peer-to-peer，P2P）

  ⑴ 特点：

  ⑵ 优缺点：

  ⑶ 举例：

   文件共享。

 3. 混合结构（Hybrid）

  ⑴ 文件传输使用P2P结构；

  ⑵ 文件的搜索采用C/S结构——集中式。

二、网络应用进程通信

  自己计算机上的进程要与服务器上的进程进行通信，这样才能完成网络应用的特定功能。

 1. 网络应用的基础：进程间通信

  ⑴ 客户机进程: 发起通信的进程。

  ⑵ 服务器进程: 等待通信请求的进程。

 2. 套接字（Socket）

 3. 如何寻址进程？

  不同主机上的进程间通信，那么每个进程必须拥有标识符，这样才能把消息送到指定主机。

  ⑴ 寻址主机

  ⑵ 寻址进程

  ⑶ 进程的标识符 = IP地址 + 端口号。

 4. 应用层协议

  具体来说，消息交换应该使用什么格式？应该遵循怎样的顺序？这些问题都由应用层协议来确定。

  ⑴ 网络应用需遵循应用层协议。

  ⑵ 公开协议

  ⑶ 私有协议

   多数P2P文件共享应用。

 5. 应用层协议的内容

  ⑴ 消息的类型（type）：

  ⑵ 消息的语法（syntax）/格式：

  ⑶ 字段的语义（semantics）：

   字段中信息的含义。

  ⑷ 规则（rules）：

三、网络应用需求与传输层服务

 1. 网络应用对传输服务的需求

  ⑴ 数据丢失（data loss）/ 可靠性（reliability）

  ⑵ 时间（timing）/ 延迟（delay）

   有些应用只有在延迟足够低时才“有效”，例如：网络电话、网络游戏。

  ⑶ 带宽（bandwidth）

  ⑷ 其他要求

   安全性等。

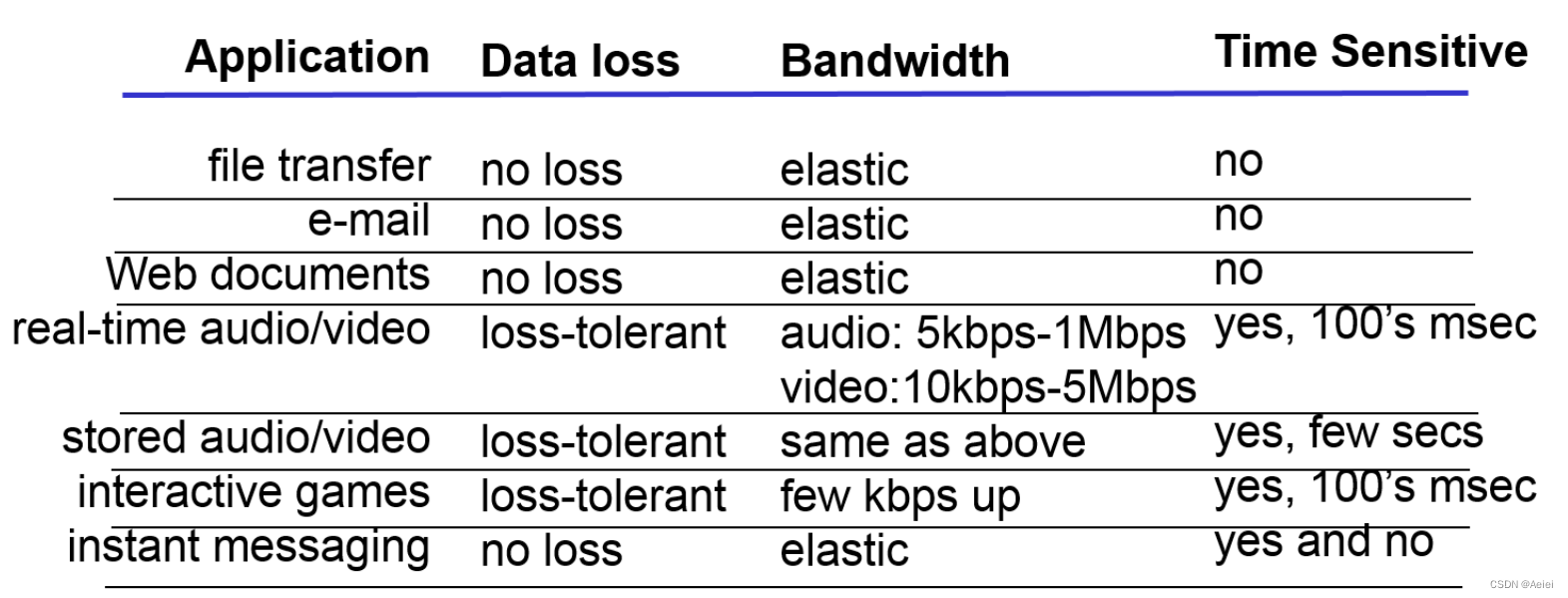

  ⑸ 举例：典型网络应用对传输服务的需求

  可以看到，e-mail要求数据无丢失，但是对带宽和延迟没有要求；视频电话允许有数据丢失，但是对带宽和延迟要求很高。

 2. Internet提供的传输服务

  ⑴ TCP服务

  ⑵ UDP服务

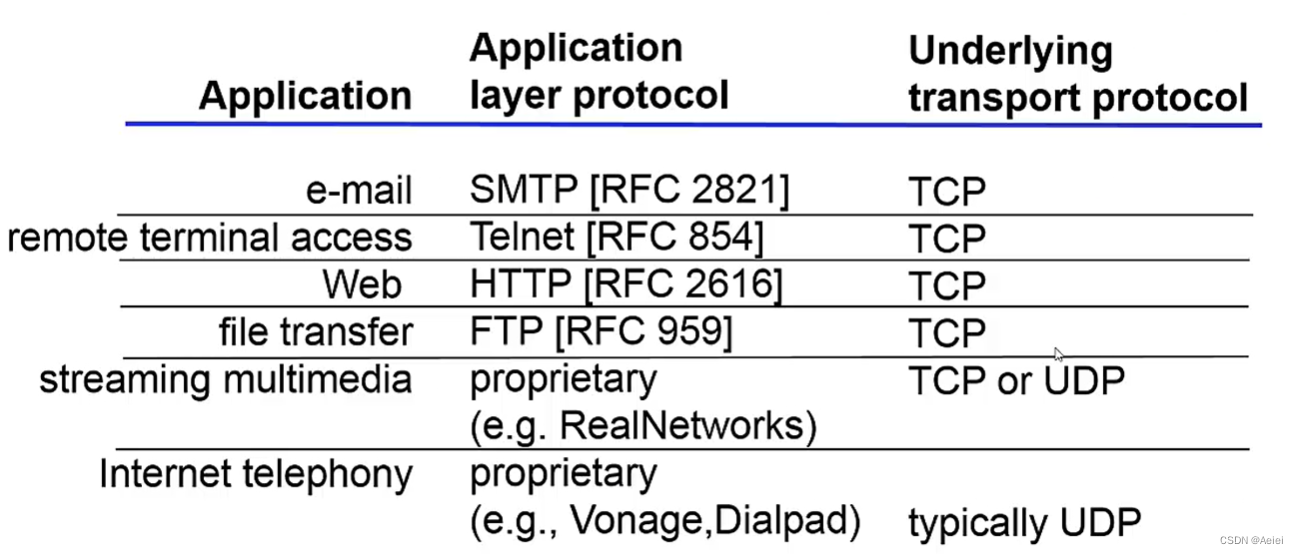

  ⑶ 典型网络应用所使用的传输层服务

  可以看到，e-mail选择了最可靠的TCP服务；而互联网电话则选择了UDP，虽然UDP不提供任何保障，但是可以采取其他措施来保障互联网电话的带宽和延迟。


2.2 Web网络应用

一、Web应用和HTTP协议概述

 1. Web应用概述

  ⑴ Web的要素

  ⑵ 网页（Web Page）

  ⑶ 对象的寻址（addressing）

 2. HTTP协议概述

  万维网应用遵循什么协议？

  ⑴ 超文本传输协议（HyperText Transfer Protocol）

  ⑵ HTTP采用C/S结构

  ⑶ HTTP版本：

  ⑷ TCP传输服务

  ⑸ HTTP协议是一个无状态（stateless）协议

二、HTTP连接类型

  Web所遵循的应用层协议是HTTP，而HTTP依靠TCP来建立连接。在对TCP的使用上，有两种不同的使用方法（也叫两种不同的HTTP连接类型）。

 1. 非持久性连接（NonpersistentHTTP）

  ⑴ 特点：

  ⑵ 工作流程

  ⑶ 响应时间分析与建模

  ⑷ 非持久性连接的问题

 2. 持久性连接（Persistent HTTP）

  ⑴ 特点：

  ⑵ 无流水（pipelining）的持久性连接

  ⑶ 带有流水机制的持久性连接

三、HTTP消息格式

  HTTP协议有两类消息：请求消息（request）、响应消息（response）。

 1. HTTP请求消息

  ⑴ 请求消息使用ASCII码写的

  ⑵ HTTP请求消息的通用格式

  ⑶ 上传输入的方法

  ⑷ 请求命令（方法）的类型

 2. HTTP响应消息

  ⑴ 响应消息也是用ASCII码写的

  ⑵ HTTP响应状态代码

四、Cookie技术

  ⑴ 为什么需要Cookie？

  ⑵ Cookie技术

  ⑶ Cookie的原理

  ⑷ Cookie的作用

五、Web缓存/代理服务器技术

  ⑴ 功能和好处

  ⑵ 如何实现？

  ⑶ Web缓存示例

  ⑷ 解决方案1

  ⑸ 解决方案2

  ⑹ 条件性GET方法

2.3 Email网络应用

一、Email应用的构成

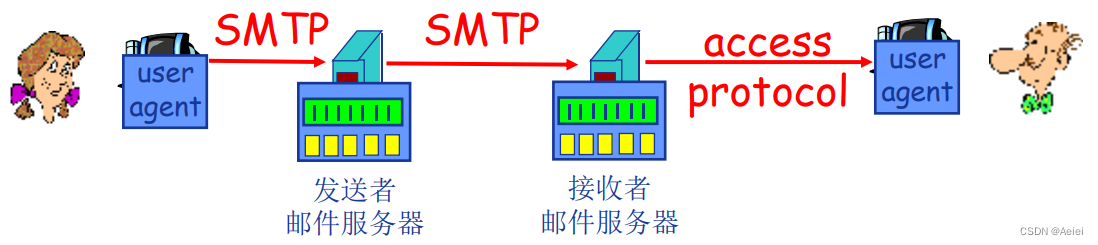

 1. Email应用的构成组件

  ⑴ 邮件客户端（user agent）

  ⑵ 邮件服务器

  ⑶ SMTP协议（Simple Mail Transfer Protocol)

 2. SMTP协议

  ⑴ 使用TCP进行email消息的可靠传输；

  ⑵ 端口25；

  ⑶ 传输过程的三个阶段：

  ⑷ 命令/响应交互模式

  ⑸ Email消息只能包含7位ASCII码

 3. SMTP交互示例

 4. SMTP协议的特点

  ⑴ 使用持久性连接；

  ⑵ 要求消息必须由7位ASCII码构成；

  ⑶ SMTP服务器利用CRLF.CRLF（回车换行、点、回车换行）确定消息的结束。

  ⑷ 与HTTP对比:

二、Email消息格式与POP协议

 1. Email消息格式

  ⑴ 文本消息格式标准

  ⑵ 多媒体扩展

 2. 邮件访问协议

  邮件的传输协议是SMTP，从服务器获取邮件要使用邮件的访问协议。（Email应用使用了不止一个应用层协议）

  ⑴ POP: Post Office Protocol

   认证/授权（客户端←→服务器）阶段和下载阶段

  ⑵ IMAP: Internet Mail Access Protocol

  ⑶ HTTP：163， Mail等。

   基于Web的网络应用的确使用HTTP进行邮件访问。

 3. POP协议

  ⑴ 认证过程

  ⑵ 事务阶段

  ⑶ 模式

  ⑷ POP3协议是无状态的

 3. IMAP协议

  ⑴ 所有消息统一保存在一个地方：服务器；

  ⑵ 允许用户利用文件夹组织消息；

  ⑶ IMAP支持跨会话(Session)的用户状态（即所有客户端均同步）。



2.4 DNS网络应用

一、DNS概述

 1. 域名解析系统（DNS）简介

  ⑴ DNS是多层命名服务器构成的分布式数据库；

  ⑵ DNS是应用层协议，用于完成名字的解析。

 2. DNS提供的服务

  ⑴ 域名向IP地址的翻译；

  ⑵ 别名服务；

  ⑶ 负载均衡：

  某些网站的访问量十分巨大，一个服务器不能满足需求，就需要为一个域名配置多个服务器。当进行域名向多个服务器的IP地址的翻译时，可以提供一个域名到多个IP地址的映射，只需要调整多个IP地址的顺序，让用户访问排名第一的IP地址，而多个IP地址轮流排名第一，就能实现负载均衡。

 3. 为什么不使用集中式的DNS？

  ⑴ 单点失败问题

  如果这一个DNS服务器出现故障，整个互联网都将瘫痪；

  ⑵ 流量问题

  全世界的主机都将访问这一台DNS服务器，届时流量将非常巨大；

  ⑶ 距离问题

  这一台DNS设置在什么位置，离哪个国家近，哪个国家远，都是难以解决的问题；对于那些距离这一台DNS服务器距离很远的国家而言，时间延迟的问题很严重；

  ⑷ 维护性问题

  流量巨大、稳定性要求极高的服务器，维护难度非常高。

 4. 分布式层次式数据库

  ⑴ 根服务器

  ⑵ 顶级域名服务器（com）

  ⑶ 权威域名服务器（企业、学校）

 5. 查询IP地址举例

  客户端想要查询www.amazon.com的IP

 6. 根域名服务器

 7. 顶级域名服务器（TLD, top-level domain）

 8. 权威（Authoritative）域名服务器

    组织（企业、学校）的域名解析服务器，提供组织内部服务器的解析服务。

 9. 本地域名解析服务器

  ⑴ 不严格属于层级体系；

  ⑵ 每个ISP有一个本地域名服务器；

  ⑶ 当主机进行DNS查询时，查询被发送到本地域名服务器。

 10. DNS查询示例

    例如Cis.poly.edu的主机想获得gaia.cs.umass.edu的IP地址：

  ⑴ 迭代查询

  ⑵ 递归查询

 11. DNS记录缓存和更新

  ⑴ 只要域名解析服务器获得域名—IP映射，即缓存这一映射；

  ⑵ 记录的更新和通知都有一定的机制。

二、DNS记录和消息格式

  DNS是多层命名服务器构成的分布式数据库，那么数据库里存储信息的格式是什么样的？

 1. DNS记录

  ⑴ 也称做资源记录（RR，resource records）。

  ⑵ 格式：四元组（name，value，type，ttl）。

 2. DNS协议与消息格式

  ⑴ DNS协议：

  ⑵ 消息头部

 3. 如何注册域名？

    例子：你刚刚创建了一个公司 “Network Utopia”：

  ⑴ 在域名管理机构(如Network Solutions)注册域名networkutopia.com；

  ⑵ 在权威域名解析服务器中为www.networkuptopia.com加入Type A记录，为networkutopia.com加入Type MX记录。



2.5 P2P应用：原理与文件分发

  前面已经学习过了Web应用、Email应用、DNS应用，这些都是CS架构的应用，下面来学习P2P结构的应用。

一、纯P2P架构的特点

 1. 没有服务器；

 2. 任意端系统之间直接通信；

 3. 节点阶段性接入Internet；

 4. 节点可能更换IP地址；

 5. 缺点：复杂、难以管理。

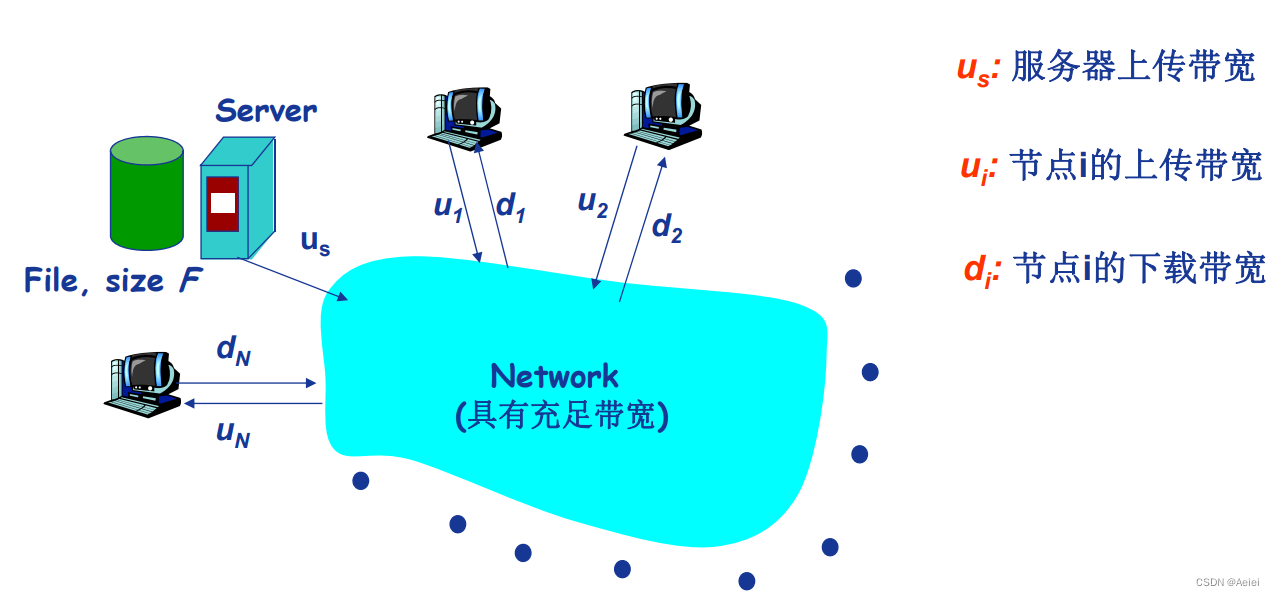

二、以文件分发为例：C/S vs. P2P

 问题 : 从一个服务器向N个节点分发一个文件需要多长时间?

 1. 客户机/服务器架构下文件分发

  ⑴ 服务器串行地发送N个副本，所需时间：$\frac{NF}{u_s}$

  ⑵ 客户机$i$需要$\frac{F}{d_i}$时间下载

 2. P2P架构下文件分发

    P2P的特点在于，每台主机之间都可以进行文件共享。

  ⑴ 服务器必须发送一个副本，时间：$\frac{F}{u_s}$

  ⑵ 客户机$i$需要$\frac{F}{d_i}$时间下载

  ⑶ 总共需要下载$NF$比特

  ⑷ 最快的可能上传速率：$u_s+\Sigma u_i$

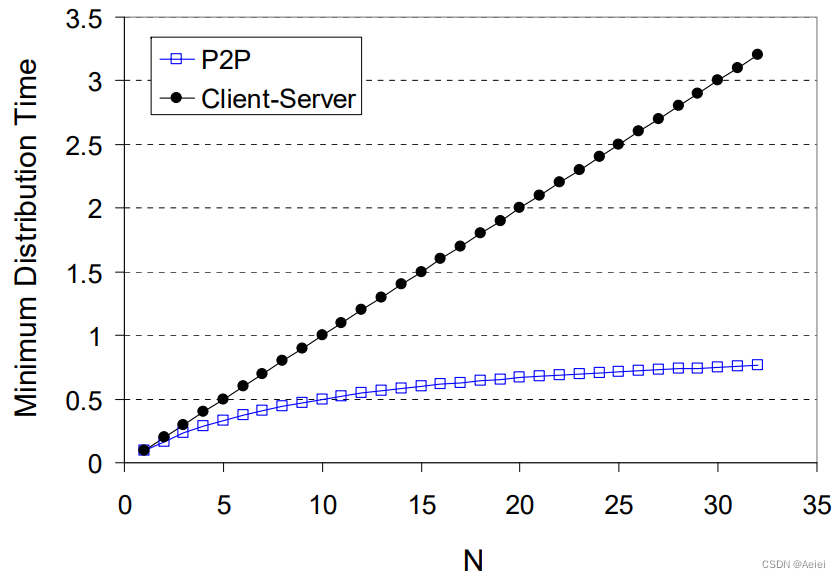

 3. 具体的例子

    客户端上传速率 $=u$，$\frac{F}{u}=$ 1小时，$u_s=10u$，$d_{min}\ge u_s$

    可以看出，P2P对于文件分发这个应用，具有很好的扩展性。

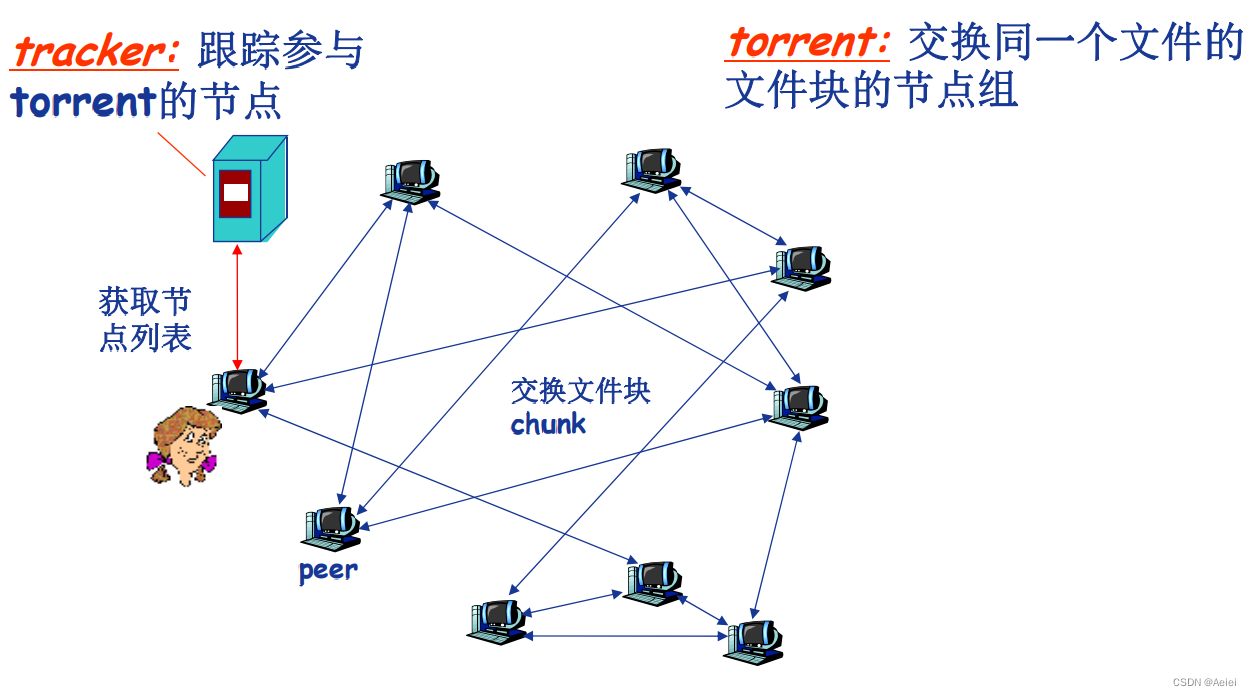

 4. 文件分发协议：BitTorrent

  ⑴ torrent: 交换同一个文件的文件块（chunk）的节点组（即哪些主机正在相互传输同一个文件）；

  ⑵ tracker: 跟踪参与torrent的节点（即记录torrent）；

  ⑶ 某个节点（Alice）申请加入torrent，要先从tracker获取节点列表，然后和某些其他节点建立连接，传输文件块（chunk）。

 5. BitTorrent的特点

  ⑴ 文件划分为256KB的chunk；

  ⑵ 节点在加入torrent时，没有chunk，但是会逐渐积累，向tracker注册以获得节点清单，与某些节点（“邻居”）建立连接；

  ⑶ 下载的同时，节点需要向其他节点上传chunk；

  ⑷ 节点可能加入或离开；

  ⑸ 一旦节点获得完整的文件，它可能（自私地）离开或（无私地）留下。

 6. BitTorrent的获取发送规则

  ⑴ 获取chunk：

  ⑵ 发送chunk：tit-for-tat（以牙还牙，一报还一报）

 7. BitTorrent技术对网络性能有哪些潜在的危害？

  ⑴ 版权危害：

    用户可以随意分享文件，无需顾虑版权；

  ⑵ 带宽危害：

    P2P传输占用大量的带宽，影响用户使用其他网络应用；

  ⑶ 硬盘危害：

2.6 P2P应用：索引技术

一、索引的目的：搜索信息

  P2P系统的索引：信息到节点位置（IP地址+端口号）的映射。

  ⑴ 文件共享（电驴）

  ⑵ 即时消息（）

二、方案一：集中式索引

  ⑴ 节点加入时，通知中央服务器该节点的IP地址和内容；

  ⑵ Alice查找文件“Hey Jude”；

  ⑶ Alice从Bob处请求文件；

  ⑷ 缺点：

  ⑸ 因此，可以采用分布式索引，例如洪泛式查询。

三、 方案二：洪泛式查询（Query flooding）

  ⑴ 完全分布式架构；

  ⑵ 每个节点对它共享的文件进行索引，且只对它共享的文件进行索引；

  ⑶ 覆盖网络（overlay network）: Grap；

  ⑷ 查询过程：

  ⑸ 缺点

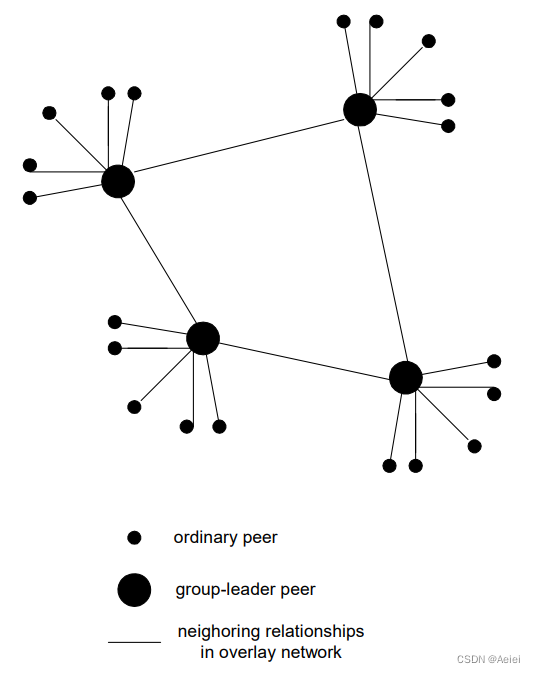

四、方案三：层次式覆盖网络

  ⑴ 介于集中式索引和洪泛查询之间的方法；

  ⑵ 每个节点或者是一个超级节点，或者被分配一个超级节点；

  ⑶ 超级节点负责跟踪子节点的内容。

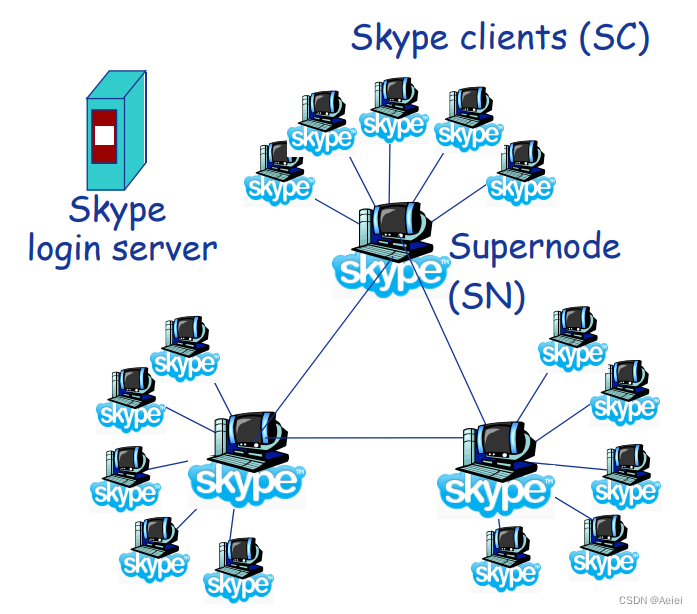

五、P2P案例应用：Skype

  ⑴ 本质上是P2P的：用户/节点对之间直接通信；

  ⑵ 私有应用层协议；

  ⑶ 索引时采用层次式覆盖网络架构；

  ⑷ 索引负责维护用户名与IP地址间的映射；

  ⑸ 索引分布在超级节点上。

  要注意，只时索引时要经过超级节点，数据传输时不经过超级节点，数据传输仍是P2P的，。



2.7 Socket编程

一、Socket编程简介

二、应用编程接口 API

  几种典型的应用编程接口：

  后面在介绍例子时，都是以 WINSOCK 为例。

三、Socket API概述

四、Socket抽象

五、地址结构

六、Socket API函数 (WinSock)

  WSAStartup 和 WSACleanup 只能在 WinSock 中使用，后续不带 WSA 的函数在 UNIX 和 Linux 的 Berkeley Socket 中也可以使用。

  ⑴ WSAStartup

  使用Socket的应用程序在使用Socket之前必须首先调用WSAStartup函数
  两个参数：
    ✦ 第一个参数指明程序请求使用的WinSock版本
      • 高位字节指明副版本、低位字节指明主版本
      • 十六进制整数，例如0x102表示2.1版
    ✦ 第二个参数返回实际的WinSock的版本信息
      • 指向WSADATA结构的指针
  例：使用2.1版本的WinSock的程序代码段

int WSAStartup(WORD wVersionRequested, LPWSADATA lpWSAData); wVersionRequested = MAKEWORD( 2, 1 ); err = WSAStartup( wVersionRequested, &wsaData );

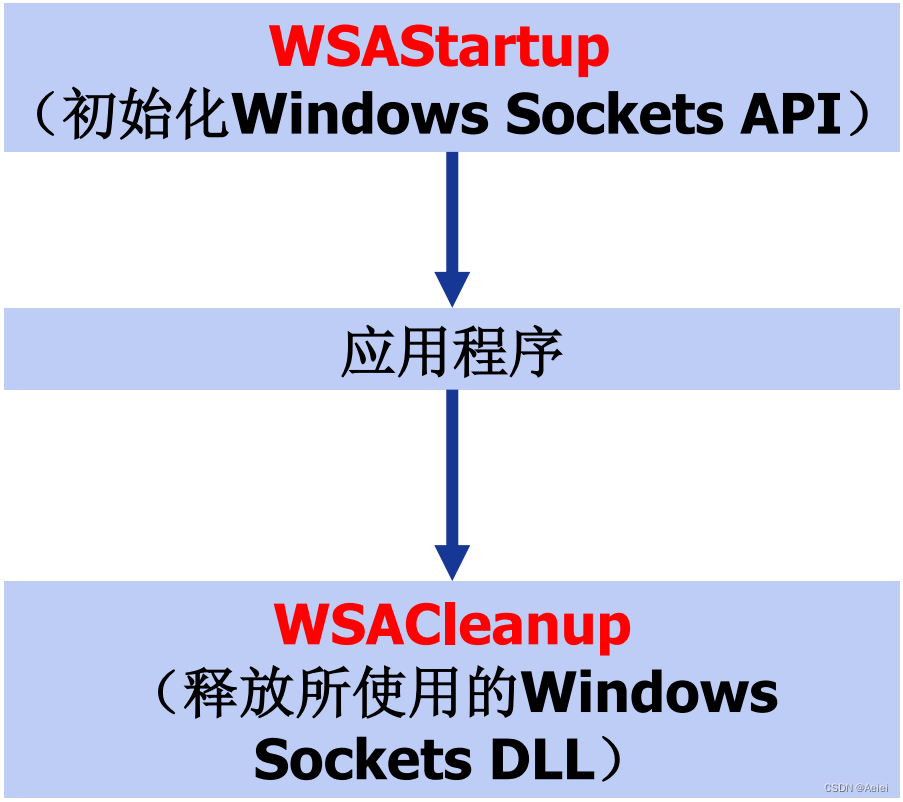

  ⑵ WSACleanup

  应用程序在完成对请求的Socket库的使用， 最后要调用WSACleanup函数
  解除与Socket库的绑定
  释放Socket库所占用的系统资源

  ⑶ socket

  创建套接字
  操作系统返回套接字描述符 (sd)
  第一个参数 (协议族): protofamily = PF_INET (TCP/IP)
  第二个参数 (套接字类型)：
    ✦ type = SOCK_STREAM, SOCK_DGRAM or SOCK_RAW (TCP/IP)
  第三个参数 (协议号)：0为默认
  例：创建一个流套接字的代码段

struct protoent *p; p = getprotobyname("tcp"); SOCKET sd = socket(PF_INET,SOCK_STREAM,p->p_proto);

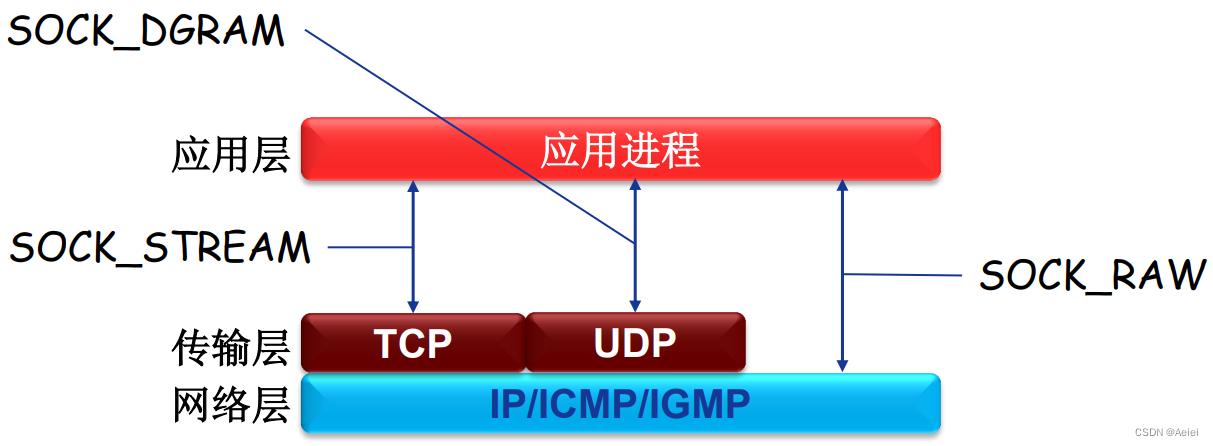

  Socket面向TCP/IP的服务类型

  TCP：可靠、面向连接、字节流传输、点对点
  UDP：不可靠、无连接、数据报传输

  ⑷ Closesocket

  关闭一个描述符为sd的套接字
  如果多个进程共享一个套接字，调用closesocket将套接字引用计数减1，减至0才关闭
  一个进程中的多线程对一个套接字的使用无计数
    ✦ 如果进程中的一个线程调用closesocket将一个套接字关闭，
     该进程中的其他线程也将不能访问该套接字
  返回值：
    ✦ 0：成功
    ✦ SOCKET_ERROR：失败

  ⑸ bind

  绑定套接字的本地端点地址
    ✦ IP地址+端口号
  参数：
    ✦ 套接字描述符 (sd)
    ✦ 端点地址 (localaddr)
      • 结构sockaddr_in
  客户程序一般不必调用bind函数
    ✦ 操作系统会帮助我们设置
  服务器端：
    ✦ 端口号使用熟知端口号

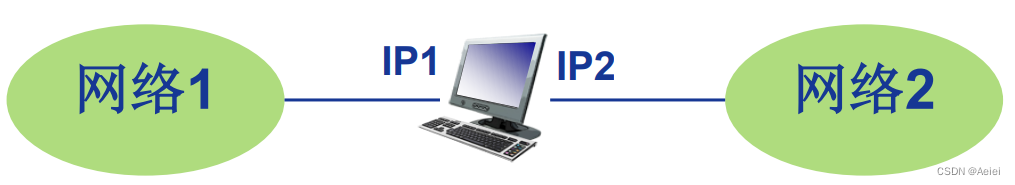

    ✦ IP地址呢？一个服务器通常有多个网卡多个IP地址，应该绑定哪一个？

    ✦ 解决方案：使用地址通配符 INADDR_ANY，IP地址赋值为 INADDR_ANY 即可
    ✦ 也就意味着客户可以通过任意的IP地址访问服务器

  ⑹ listen

  置服务器端的流套接字处于监听状态
    ✦ 仅服务器端调用
    ✦ 仅用于面向连接的流套接字
  设置连接请求队列大小 (queuesize)：当很多请求到来时，可以在队列中缓存

  返回值：
    ✦ 0：成功
    ✦ SOCKET_ERROR：失败

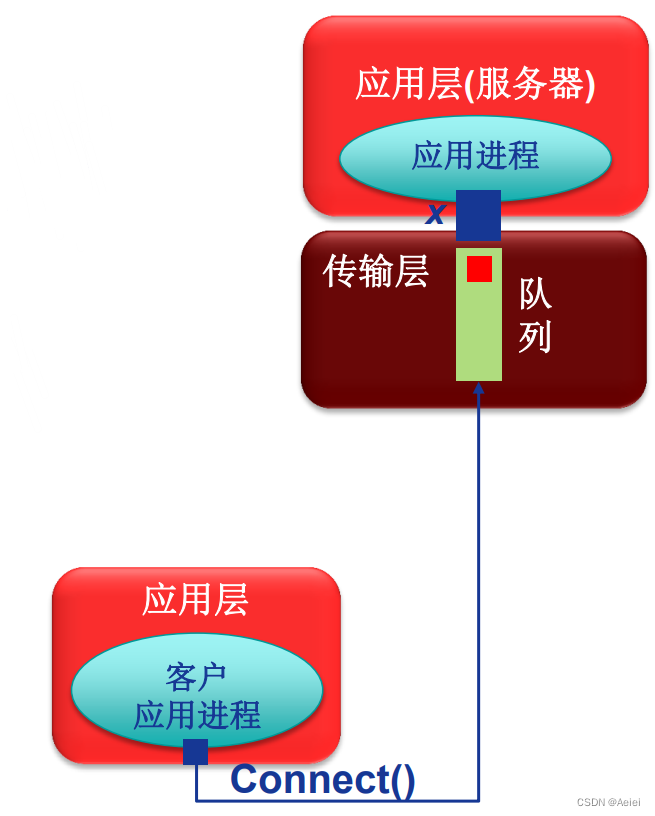

  ⑺ connect

  客户程序调用connect函数来使客户套接字 (sd) 与特定计算机的特定端口 (saddr) 的套接字 (服务) 进行连接

  仅用于客户端
  可用于TCP客户端也可以用于UDP客户端
    ✦ TCP客户端：建立TCP连接
    ✦ UDP客户端：并不建立连接，只是指定服务器端点地址

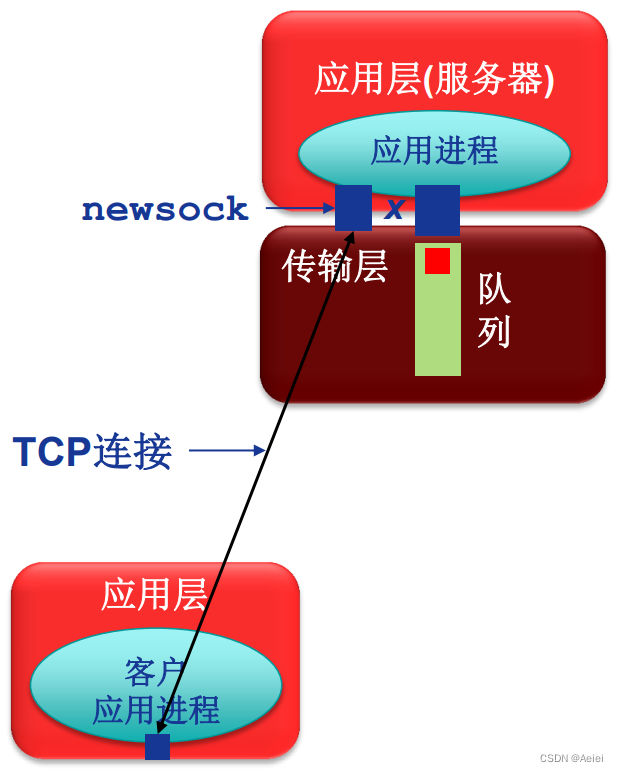

  ⑻ accept

  服务程序调用accept函数从处于监听状态的流套接字sd的客户连接请求队列中取出排在最前的一个客户请求，并且创建一个新的套接字来与客户套接字创建连接通道
    ✦ 仅用于TCP套接字
    ✦ 仅用于服务器
  利用新创建的套接字 (newsock) 与客户通信

  由于TCP连接是点对点的，因此如果服务器使用主套接字与客户连接的话，其他客户就无法连接服务器。所以要建立一个新套接字用以和客户连接，这样才能实现并发的功能。

  ⑼ send, sendto

  send函数用于TCP套接字 (客户与服务器) 或调用了connect函数的UDP客户端套接字 (已经连接或者已经指定目的地址，因此参数中没有地址)
  sendsendto函数用于UDP服务器端套接字与未调用connect函数的UDP客户端套接字 (未指定地址，因此参数中有地址)

  ⑽ recv, recvfrom

  recv函数从TCP连接的另一端接收数据，或者从调用了connect函数的UDP客户端套接字接收服务器发来的数据 (已经知道数据来源的地址，因此参数中没有地址)
  recvfrom函数用于从UDP服务器端套接字与未调用connect函数的UDP客户端套接字接收对端数据 (并不知道数据来源的地址，因此参数中有地址)

  ⑾ setsockopt, getsockopt

  setsockopt()函数用来设置套接字sd的选项参数
  getsockopt()函数用于获取任意类型、任意状态套接口的选项当前值，并把结果存入optval

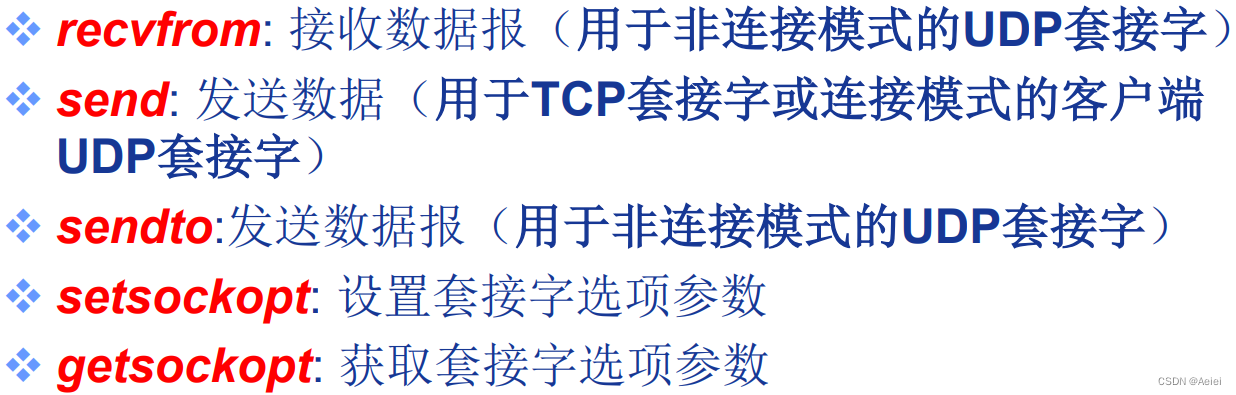

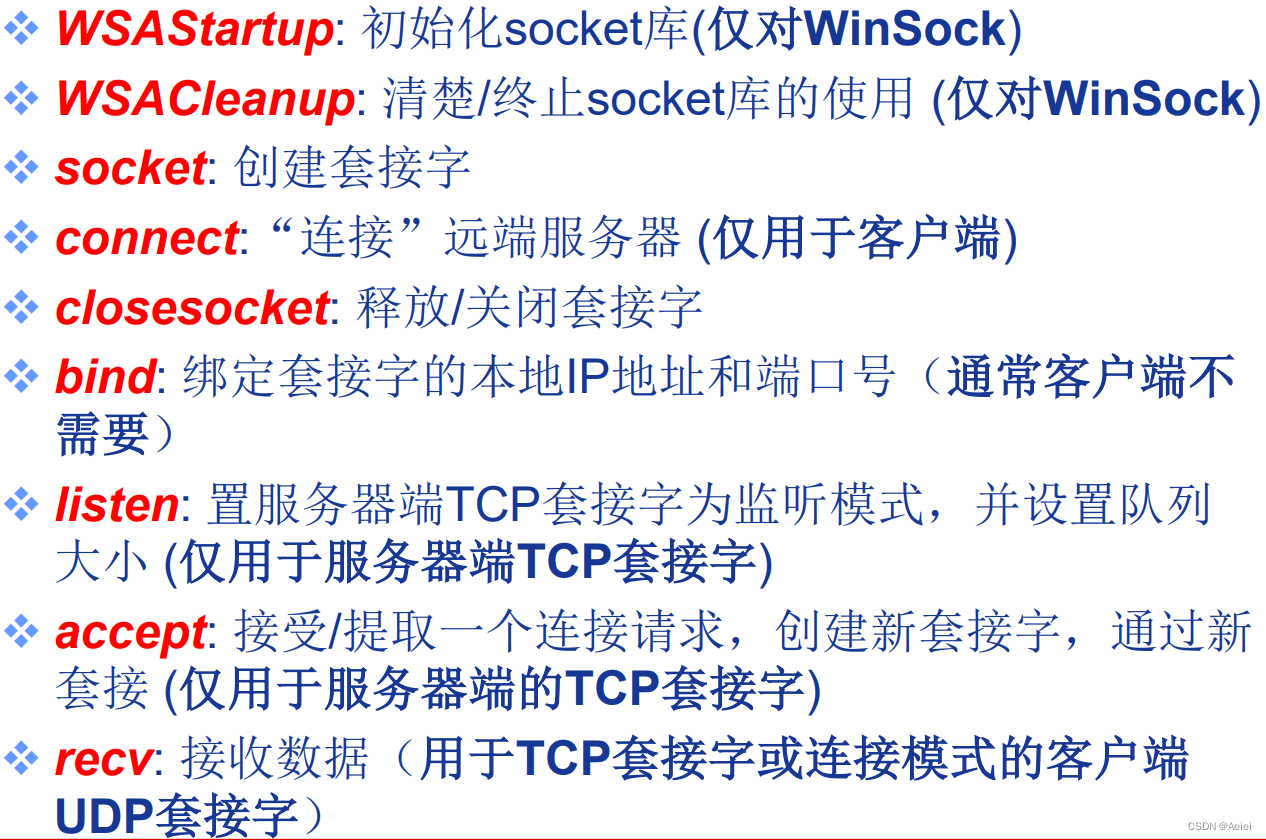

Socket API函数小结

七、关于网络字节顺序

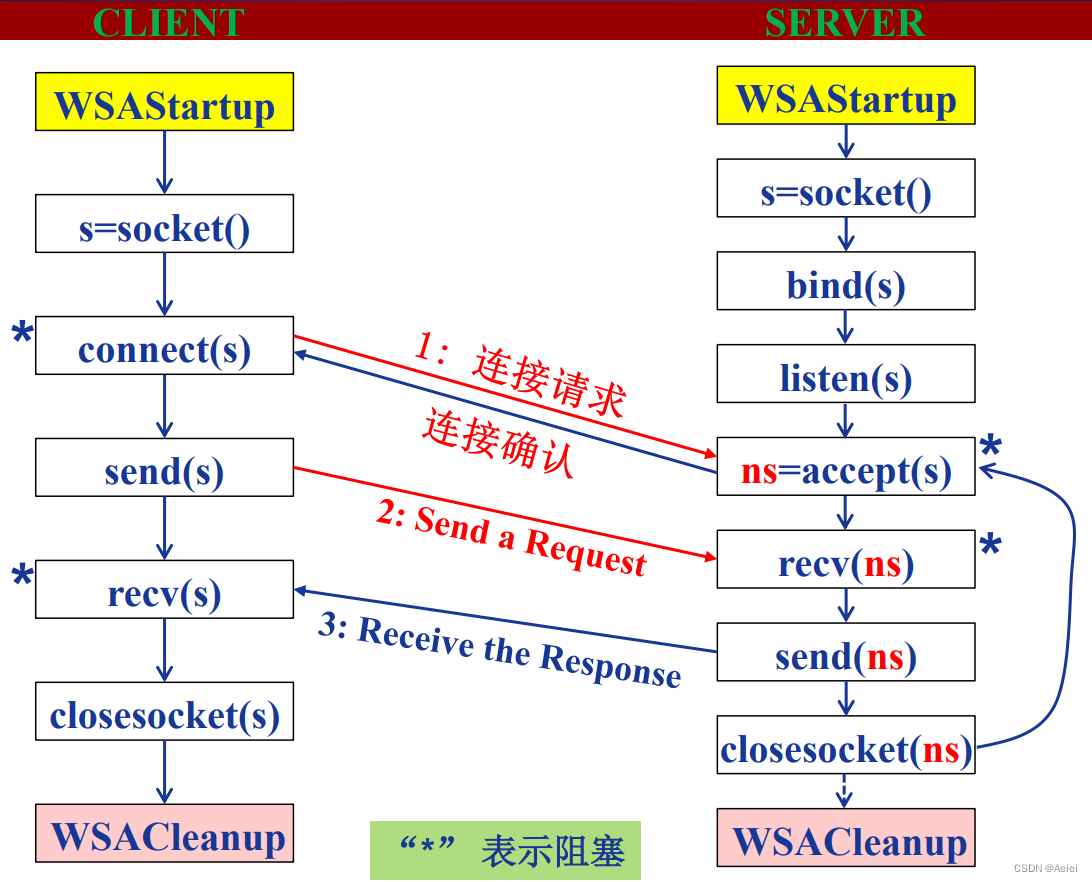

八、网络应用的Socket API (TCP) 调用基本流程

2.8 Socket编程-客户端软件设计

一、解析服务器IP地址

二、解析服务器（熟知）端口号

三、解析协议号

四、TCP客户端软件流程

五、UDP客户端软件流程

2.9 Socket编程-服务器软件设计

一、循环无连接服务器

1. 基本流程

2. 数据发送

3. 获取客户端点地址

二、循环面向连接服务器基本流程

  可以看到，无论循环面向连接服务器还是循环无连接服务器，都倾向于使用一个循环来反复不断接收客户的请求。

三、并发无连接服务器基本流程

四、并发面向连接服务器基本流程

  并发的含义是，在一个主进程运行的同时，还会有多个子线程在运行。

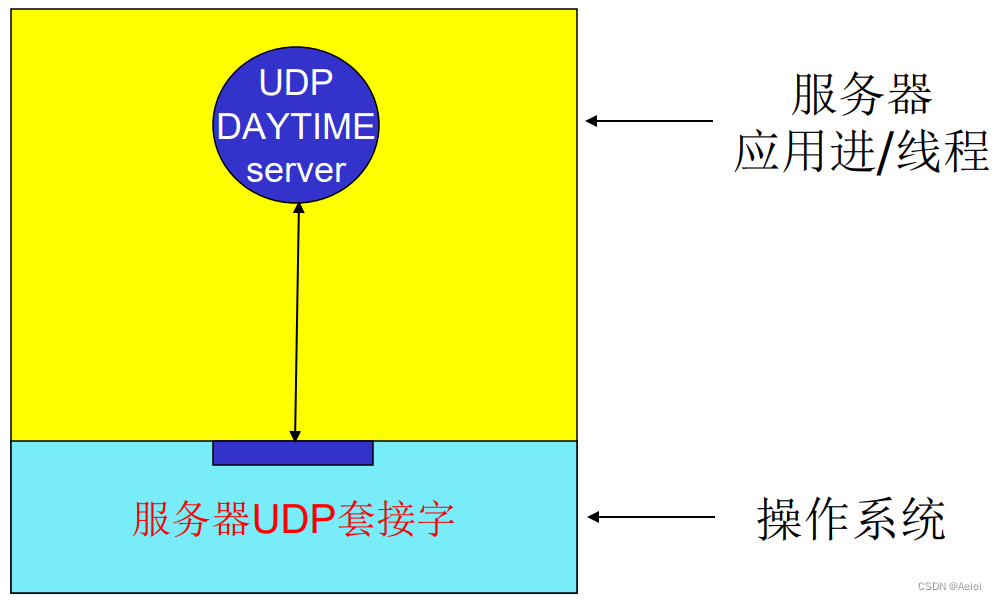

例1 无连接循环DAYTIME服务器

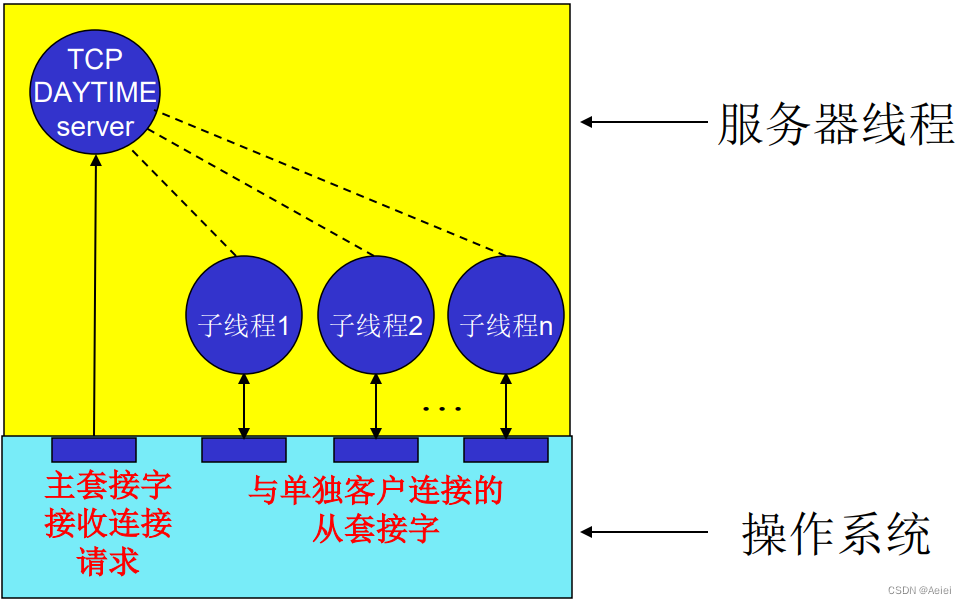

例2 面向连接并发DAYTIME服务器
