一、华为RRPP协议的介绍：

华为的RRPP（Rapid Ring Protection Protocol，快速环网保护协议）是一种专为以太网环网设计的链路层协议，由华为公司提出并推广。该协议的主要目的是在以太网环境中提供快速的链路故障恢复和环网保护，从而确保网络服务的高可用性和可靠性，减少因网络故障导致的业务中断时间。

RRPP的关键特点和功能包括：

1. 快速收敛：

RRPP能够在网络发生链路故障时迅速响应，通过预先设定的机制在极短时间内完成路径切换，收敛时间短，通常在50毫秒以内，这样可以极大限度地减少业务中断。

2. 环路避免：

在环形网络中，RRPP通过指定某些接口为阻塞端口来防止广播风暴和多帧复制问题，从而有效消除环路。

3. 灵活的拓扑结构：

支持单环、相交环、耦合环等多种网络拓扑，适应不同的网络部署需求。

4. 域管理：

RRPP允许将网络划分为不同的保护域，每个域有独立的域ID和控制VLAN，便于管理和维护。

5. 负载均衡：

在某些配置下，RRPP能够实现流量在环网中的负载均衡分布，提高带宽利用率。

6. 易于配置和维护：

通过简单的配置即可启用RRPP保护，同时，华为设备提供了丰富的管理工具和诊断功能，便于网络管理员监控和维护。

7. 高可靠性：

RRPP设计用于提供高度可靠的网络连接，确保即使在部分链路或设备故障的情况下，关键业务也能不间断运行。

控制VLAN和域ID的配置要求：

每个RRPP域内所有参与的交换机需要配置相同的域ID来识别属于同一个保护域，并且会配置两个控制VLAN，即主控制VLAN和子控制VLAN，用于传递RRPP协议报文和管理信息，确保环网的正常运行和维护。

综上所述，华为RRPP协议为以太网环网提供了高效的故障恢复机制和环路预防策略，是保障企业级网络稳定性和高效性的关键技术之一。

二、华为RRPP协议的配置思路及实例：

华为RRPP协议的配置思路主要包括以下几个步骤：

1. 确定网络拓扑和需求

• 首先，明确网络的物理拓扑结构（单环、相交环或多实例环等）和业务需求，比如需要保护哪些VLAN的流量，是否需要负载均衡等。

2. 配置RRPP基本参数

• 在所有参与RRPP的交换机上全局使能RRPP协议：

  [Switch] rrpp enable

3. 定义RRPP域和控制VLAN

• 为每个RRPP域配置唯一的域ID，并分配控制VLAN（包括主控和子控VLAN）：

  [Switch] rrpp domain 1 [Switch-rrpp-domain1] control-vlan primary vlan-id [Switch-rrpp-domain1] control-vlan secondary vlan-id

4. 创建RRPP实例并映射VLAN

• 根据需求创建RRPP实例，并映射允许通过该实例的数据VLAN：

  [Switch-rrpp-domain1] instance 1 [Switch-rrpp-instance1] vlan allow-pass vlan-id-list

5. 配置接口角色

• 在每个交换机上，根据其在网络中的位置，配置接口为传输角色（Transit）、接入角色（Edge）或主节点角色（Master Node），并加入相应的实例：

  [Switch]interface GigabitEthernet x/x/x [Switch-GigabitEthernetx/x/x] rrpp transit 1 或 [Switch-GigabitEthernetx/x/x] rrpp edge 1 或（仅在主节点上） [Switch-GigabitEthernetx/x/x] rrpp master 1

6. 验证配置

• 完成上述配置后，检查配置是否正确无误，可以使用相关命令查看RRPP状态和统计信息，确保所有接口状态正常，无阻塞或异常情况。

配置案例简述

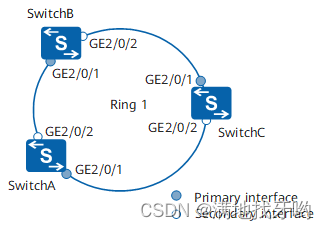

假设有一个简单的单实例单环网络，包含Switch A、Switch B、Switch C三个节点，要求在环路中保护VLAN 10至VLAN 20的业务流量。

• Step 1: 在Switch A、B、C上全局使能RRPP。
• Step 2: 在所有交换机上定义相同的RRPP域ID，例如域1，并配置控制VLAN（例如，主控VLAN 300，子控VLAN 301）。
• Step 3: 在域1内创建实例1，允许通过VLAN 10到VLAN 20的流量。
• Step 4: 配置Switch A的一个接口为Master Node，其余两台交换机的相应接口配置为Transit或Edge角色，并加入实例1。
• Step 5: 最后，检查配置，确保环网保护已生效，业务流量可以正常通过且具备故障快速恢复能力。

以上步骤仅为简化版配置思路，具体配置时还需根据实际网络环境调整，并注意遵循华为的最佳实践和安全指南。

三、华为RRPP协议的故障分析案例：

一个真实的故障案例涉及华为交换机配置RRPP协议时遇到的问题及解决过程如下：

案例概述：
在一个企业网络中，使用华为S系列交换机部署了RRPP环网以保护关键业务流量。网络管理员发现，在特定时间段内，RRPP环频繁出现震荡现象，导致业务中断，影响了网络的稳定性。

故障现象：

• 网络监控显示RRPP环频繁进入故障恢复状态，业务受到影响。
• 使用display rrpp statistics命令检查，发现设备不时发送或接收LINK DOWN报文。
• 尽管链路物理上未发生故障，但RRPP协议认为环路中的链路出现问题，导致阻塞端口频繁切换，造成环网震荡。

故障分析：

• 经过进一步排查，发现问题是由于端口上未知单播流量异常增多所引起。这些未知单播包占用了大量的带宽资源，并且由于配置了未知单播抑制功能，这些流量在一定程度上抑制了RRPP协议报文的正常传输。
• RRPP协议报文（如Hello报文）被未知单播流量抑制后，未能及时更新环网状态，导致设备误判链路状态为DOWN，进而触发RRPP保护机制，造成业务中断。

故障解决：

1. 临时措施：首先，关闭了故障端口的未知单播抑制功能，以确保RRPP协议报文能够正常传输。

2. 长期优化：

• 调整交换机的未知单播抑制阈值，设置更为合理的值，既不影响RRPP协议的正常工作，又能合理控制非预期流量。
• 分析未知单播流量来源，针对源头采取措施限制或过滤无关流量。
• 对网络进行流量优化，可能包括增加带宽、实施更精细的QoS策略等，以减少未知单播流量对RRPP协议报文的影响。

3. 验证与测试：完成配置调整后，进行了充分的测试，包括模拟流量压力测试和故障切换测试，确保RRPP协议能够稳定运行，不再出现误报链路故障的情况。

总结：

此案例展示了在配置RRPP协议时，需要综合考虑网络中的各种流量特性，并合理配置交换机的控制策略，以避免非预期的流量行为干扰协议的正常运作，确保网络的高可用性和稳定性。

四、华为RRPP协议的常见问题：

华为RRPP协议在实际部署和维护过程中可能会遇到一些常见问题，以下是一些典型问题及其解决方案：

1. RRPP环未形成或配置不生效：

• 原因分析：可能是因为RRPP实例配置错误，控制VLAN设置不当，或者是RRPP协议未全局使能。
• 解决方案：检查并确保所有参与RRPP的交换机都配置了相同的域ID和正确的控制VLAN，且实例与VLAN映射无误。确认RRPP全局已启用，并检查接口的角色配置是否正确。

2. RRPP环路震荡：

• 原因分析：可能是接口上的物理链路不稳定，或者存在未知单播、广播风暴等网络异常流量。
• 解决方案：检查物理链路状态，确保两端接口速度双工模式匹配。使用流量监控工具定位异常流量来源并采取措施抑制或过滤。调整交换机的风暴控制和未知单播抑制设置。

3. 业务流量中断：

• 原因分析：VLAN配置错误，或RRPP实例未正确映射业务VLAN。
• 解决方案：重新检查并确认所有涉及的VLAN配置，确保业务VLAN已被正确添加到RRPP实例的vlan allow-pass配置中。

4. 控制VLAN配置冲突：

• 案例说明：如之前提到的，若控制VLAN（尤其是包含控制协议报文的VLAN）配置不当，会导致RRPP协议无法正常工作。
• 解决方案：确保每个RRPP实例的控制VLAN配置唯一且正确，特别是主控制VLAN和子控制VLAN应按设计规划正确分配，避免重叠或遗漏。

5. RRPP协议报文交互异常：

• 原因分析：可能是由于Hello报文发送间隔、老化时间等参数配置不一致，或报文在传输过程中被设备的其他功能（如ACL规则）错误地拦截。
• 解决方案：统一所有参与RRPP的设备上的Hello报文参数配置，检查是否有ACL或其他安全策略阻止了RRPP协议报文的正常流通，并进行相应调整。

6. 配置不一致导致的故障：

• 解决方案：使用统一的配置模板和检查清单，确保所有交换机上的RRPP配置完全一致，包括但不限于域ID、控制VLAN、实例配置等。

面对这些问题时，及时查阅华为文档、使用华为的网络诊断工具，以及联系技术支持获取帮助，都是解决问题的有效途径。
