　　华强盛电子导读：本文详述了网络变压器的线间电容(CWW)及网络变压器线圈分布电容(CD)

　　网络变压器匝间电容(CWW)及网络变压器线圈分布电容(CD)

　　一，网络变压器线间电容及网络变压器线圈分布电容(CD)定义

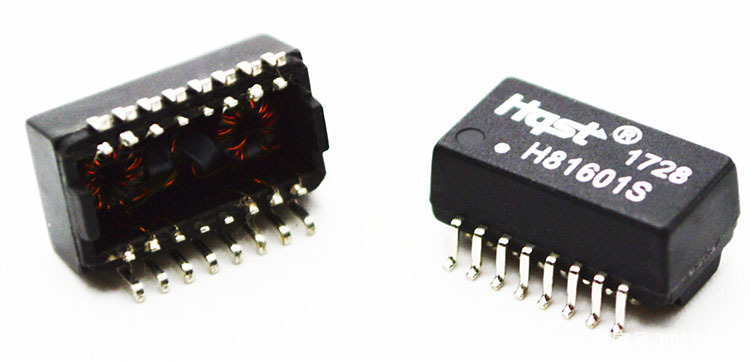

　　网络变压器是由绕在磁环上的线圈组成的，这样的线圈主要是个电感。网络变压器各线圈之间，每个线圈自身各匝之间的线间电容和线圈的直流电阻都是寄生的分布参数。

　　匝间电容,又叫互绕电容。变压器初级和次级绕组之间有一个很小但不等于零的耦合电容CWW, 这个电容是绕组之间存在非电介质和物理间隙所产生的。

　　Cww定义为初、次级绕组之间的电容

　　根据〈电磁学〉，任意两个导体都能组成一个电容，两片平行金属板组成电容的表达式为：

　　C=(介电常数*两片平行金属板的面积S)/D金属权间的距离

　　从式(1 )看到，两金属板的面积越大，电容越大;两金属板之间的距离越小，电容越大;两金属板之间介质的介电常数越大，电容越大。

　　由任意两个几何开关的导体组成的电容，其电容的表达式远不像式(1)那么简单，而是比较复杂的数学式。不管电容的表达式复杂到什么程度，以下三点是可以肯定的：导体间的介电常数越大，电容越大;导体之间的距离越近，电容越大;导体的表面积越大，电容越大。

　　网络变压器中绕在同一磁环上的两个线圈也是两个导体，它们也组成一个电容。以CWW表示两个线圈之间的分布电容。

　　同时每个线圈都是由绕在磁环上的多匝线圈组成的，每个线圈自自身各匝之间也有分布电容。以CD表示线圈自身各匝之间的分布电容。

　　网络变压器线圈间分布电容量Cp:线圈杂散静电容 。

　　二，网络变压器线间电容的参数控制

　　理想网络变压器理论上是完美的电路元件,它能用完美的磁耦合在初级和次级绕组之间传送电能。理想变压器只能传送交变的差模电流。它不能传送共模电流,因为共模电流在变压器绕组两端的电位差为零,不能在变压器绕组上产生磁场。

　　实际变压器初级和次级绕组之间有一个很小但不等于零的耦合电容CWW, 这个电容是绕组之间存在非电介质和物理间隙所产生的。增加绕组之间的空隙和用低介电常数的材料填满绕组之间的空间就能减小绕组之间电容的数值。电容Cww为共模电流提供一条穿过变压器的通道,其阻抗是由电容量的大小和信号频率来决定的。

　　CWW和CD的表达式肯定是复杂的。但以下3点也可以肯定：线圈间浸涂材料的介电常数越大，电容越大;线圈的各匝漆包线挤得越紧，电容越大;线圈的匝数越多，漆包线的直径越粗，电容越大。

　　三，网络变压器线间电容对网络变压器参数的相关影响

　　网络变压器线间电容小的话对于变压器信号没有影响，过大则为共模电流提供低阻抗路径，由此会产生不利效果

　　匝间电容的大小对变压器的高频工作影响较大。匝间电容越大则高频信号耦合越好。但是较大的匝间电容为共模杂讯(EMI)提供了通道，降低了变压器的抗电磁干扰能力。且在增大变压器匝间电容的同时，变压器同一绕组间的电容(Cd)也增大，使得载波信号直接由正极通过Cd直接耦合到负极，从而降低了高频信号的传输能力。

　　而且匝间电容与漏电感是相互冲突的，匝间电容过小，必然 导致漏电感过大，从而也降低了变压器的高频性能
