一、实验环境
华为模拟器ensp
二、实验需求
1.规划并配置IP
2.配置交换机vlan
3.配置单臂路由
4.测试处于不同vlan的PC间连通性
三、实验步骤

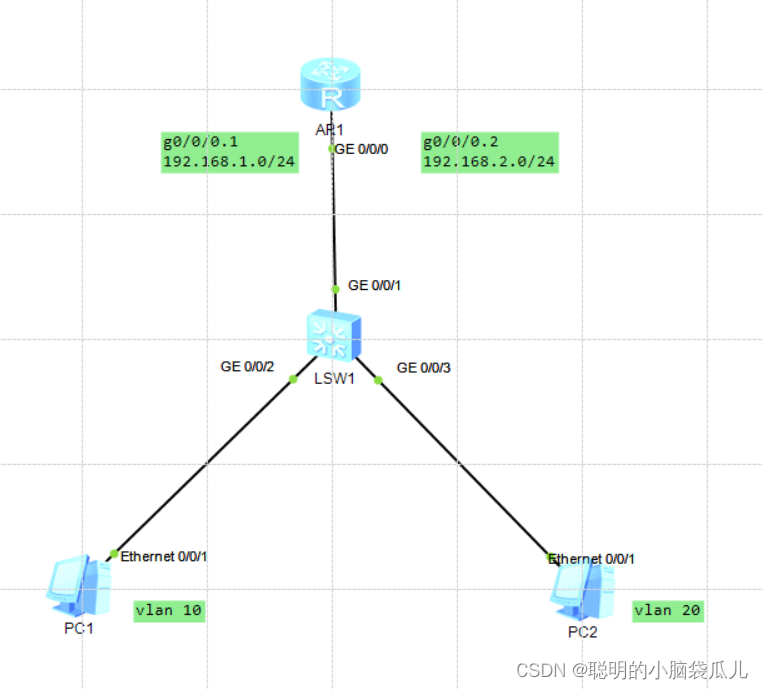

1.规划并配置IP
路由器AR1的IP配置：
设置2个子接口（逻辑接口）g0/0/0.1和g0/0/0.2，分别配上ip，做为2台不同网段PC的出口网关
注：逻辑接口个数为1-4096

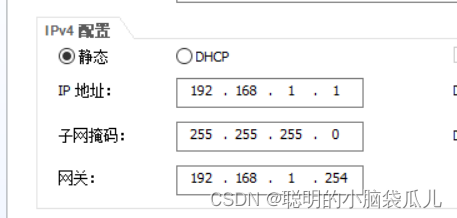

[AR1]int g0/0/0.1 <!--进入子接口--> [AR1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24 <!--为子接口添加ip,ip为PC的网关ip--> [AR1-GigabitEthernet0/0/0.1]int g0/0/0.2 [AR1-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24 PC1的IP配置：

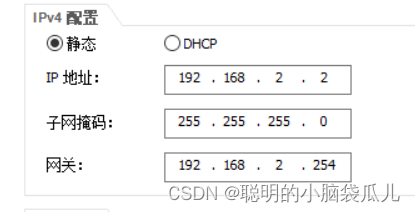

PC2的IP配置：
2.配置交换机vlan
g0/0/2接口
[SW1]vlan batch 10 20 <!--批量创建vlan10到20--> [SW1]int g0/0/2 [SW1-GigabitEthernet0/0/1]port link-type access <!--在接口视图下，配置接口的链路类型为Access--> [SW1-GigabitEthernet0/0/1]port default vlan 10 <!--在接口视图下，配置接口的缺省VLAN并同时加入这个VLAN--> <!--vlan-id：配置缺省VLAN的编号。整数形式，取值范围是1～4094-->同理g0/0/3接口
将g0/0/1接口设置成trunk口
[SW1]int g0/0/1 [SW1-GigabitEthernet0/0/1]port link-type trunk <!--在接口视图下，配置接口的链路类型为Trunk--> [SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 <!--在接口视图下，配置Trunk类型接口加入的VLAN-->3.配置单臂路由
[R1]int g0/0/0.1 [R1-GigabitEthernet0/0/0.1]dot1q termination vid 10 <!--将该接口与802.1Q tag流量做关联--> [R1-GigabitEthernet0/0/0.1]arp broadcast enable <!--开启ARP广播--> [R1-GigabitEthernet0/0/0.1]int g0/0/0.2 [R1-GigabitEthernet0/0/0.2]dot1q termination vid 20 [R1-GigabitEthernet0/0/0.2]arp broadcast enable 如果子接口未配置arp broadcast enable：
1.不能主动发送arp广播报文；
2.会直接将IP报文丢弃不进行转发。
4.测试PC间的连通性

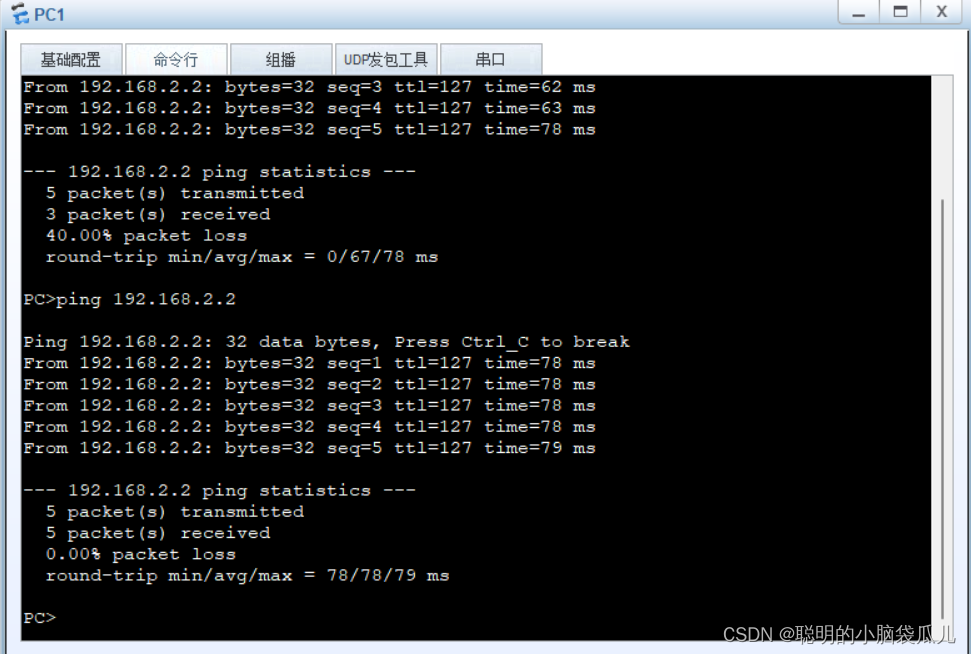

PC1和PC2间的连通性：
四、实验总结
单臂路由的优点：
- 成本节约。通过在单个物理接口上配置多个逻辑接口，单臂路由器能够显著节约成本。这种技术允许单个接口支持多个网段的访问，减少了对企业购买和维护多个路由器接口的需求。
- 网络结构简化。单臂路由能够简化网络结构，减少硬件成本和维护难度。
- 实现VLAN间通信。它有助于理解和学习VLAN原理以及子接口概念，实现不同VLAN之间的通信。
单臂路由的缺点：
- 容易成为网络瓶颈。所有进出网络的数据流量都需要经过单臂路由器，这可能导致网络拥塞或延迟增加。
- 配置和管理复杂。配置和管理多个逻辑接口需要额外的配置工作，增加了出错的可能性。
- 容易成为单点故障。如果单臂路由器的物理接口出现故障，所有与之关联的逻辑接口和网段都将无法访问。
因此，在选择是否使用单臂路由器时，需要权衡其成本节约和简化网络结构的优点与其带来的复杂性、潜在故障风险和配置难度。
