CVPR2023-PVO(Panoptic Visual Odometry)项目安装详解

大家好，欢迎来到IT知识分享网。

一、Download PVO

官方下载地址：

https://github.com/zju3dv/pvohttps://github.com/zju3dv/pvo

linux中，使用git下载最方便：

git clone https://github.com/zju3dv/PVO.git

但是有时候git下载很慢，可以考虑IDM下载器下载（IDM虽然速度慢点，但是比较稳定，不像X雷需要加钱提速，或者有时候经常断线，RENMINGBI的玩家）。

Internet Download Manager: The fastest download acceleratorInternet Download Manager (IDM) is a tool to increase download speeds by up to 5 times, resume or schedule downloads and download streaming videoshttps://www.internetdownloadmanager.com/

二、Configure PVO

首先参照github中的”prepare.md”进行配置。

prepare.md：https://github.com/zju3dv/PVO/blob/main/prepare.mdhttps://github.com/zju3dv/PVO/blob/main/prepare.md

prepare.md主要配置PVO运行的conda环境、编译VO_Module和VPS_Module、安装panopticapi和生成中间变量等。

1、checkpoint

(1)下载视频分割预训练模型（panFPN.pth）

百度网盘 请输入提取码百度网盘为您提供文件的网络备份、同步和分享服务。空间大、速度快、安全稳固，支持教育网加速，支持手机端。注册使用百度网盘即可享受免费存储空间https://pan.baidu.com/s/1ncSi_EihY479SkCEFLHYzw?pwd=zsjq

(2)下载VO_Module预训练模型（vkitti2_dy_train_semiv4_080000.pth）

百度网盘 请输入提取码百度网盘为您提供文件的网络备份、同步和分享服务。空间大、速度快、安全稳固，支持教育网加速，支持手机端。注册使用百度网盘即可享受免费存储空间https://pan.baidu.com/s/10_tIdaDPf5DjgmU9O6iVYg?pwd=nei5

下载之后放在checkpoint目录

2、droidenv env

(1)配置conda环境

# 使用.yml文件配置conda环境 conda env create -f VO_Module/environment.yml # 安装evo, evo主要用于slam的性能评测 pip install evo --upgrade --no-binary evo # 安装gdown, gdown是Google下载器 pip install gdown

(2)编译VO_Module

首先进入VO_Module和VPS_Module目录，进行编译安装这两个模块，执行：

# 激活conda环境 conda activate droidenv # 开始安装VO_Module python setup.py install

可能会出现：

/home/ljh/VSLAM/PVO/VO_Module/thirdparty/eigen/Eigen/SparseCore:11:10: fatal error: Core: 没有那个文件或目录 11 | #include "Core" | ^~~~~~ compilation terminated.

说明没有安装Eigen。

首先下载eigen-3.3.7并安装，安装完成之后，将安装目录下的Core目录拷贝至/home/xxx/VSLAM/PVO/VO_Module/thirdparty/eigen/Eigen/src/。

然后将所有的报错都在最前面加上”Eigen/”,类似于：

#include “Eigen/Core”。

安装eigen-3.3.7，请参考：

CVPR2023-PVO(Panoptic Visual Odometry)项目安装详解

(3)设置VPS_Module环境

以下几个步骤都是在PVO项目根目录下执行：

# 激活conda环境 conda activate droidenv # 安装配置cuda conda install pytorch==1.9.0 torchvision cudatoolkit=11.1 -c pytorch -c nvidia # 安装配置VPS_Module python -m pip install -e VPS_Module # 安装配置panopticapi pip install git+https://github.com/cocodataset/panopticapi.git

在执行”pip install git+https://github.com/cocodataset/panopticapi.git“的时候，可能因为网络速度的原因，经常失败，可以先离线下载再安装。

离线安装方法：

下载panopticapi-master.zip之后，解压。进入panopticapi-master文件夹，执行：

python setup.py install

即可。

(4)数据集下载

a. 下载数据集

新建文件夹：datasets/Virtual_KITTI2

在您初次运行”sh tools/datasets/generate_vkitti_datasets.sh”的时候，绝对会出现一大堆的” XXX file not found“。

需要下载的数据集有：

(1) vkitti_2.0.3_rgb.tar （rgb数据，必须）

(2) vkitti_2.0.3_classSegmentation.tar  （类分割，必须）

(3) vkitti_2.0.3_instanceSegmentation.tar  （实例分割，必须）

(4) vkitti_2.0.3_textgt.tar.gz  （相机各种参数，必须）

(5) vkitti_2.0.3_depth.tar （深度值，必须）

(6) vkitti_2.0.3_forwardFlow.tar （前向流，必须）

(7) vkitti_2.0.3_backwardFlow.tar （后向流，必须）

(8) vkitti_2.0.3_forwardSceneFlow.tar  （前向场景流，必须）

(9) vkitti_2.0.3_backwardSceneFlow.tar （后向场景流）

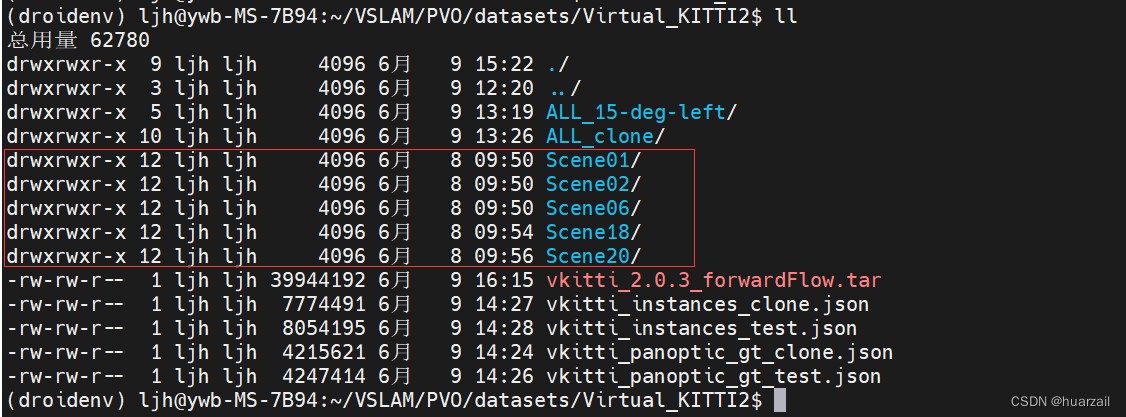

首先将必须要的数据集解压到Virtual_KITTI2目录，如下。

 b.生成用于训练和评估的数据

# 激活conda conda activate droidenv # 产生vkitti数据集 sh tools/datasets/generate_vkitti_datasets.sh # 产生动态掩码 python tools/datasets/generate_dynamic_masks.py

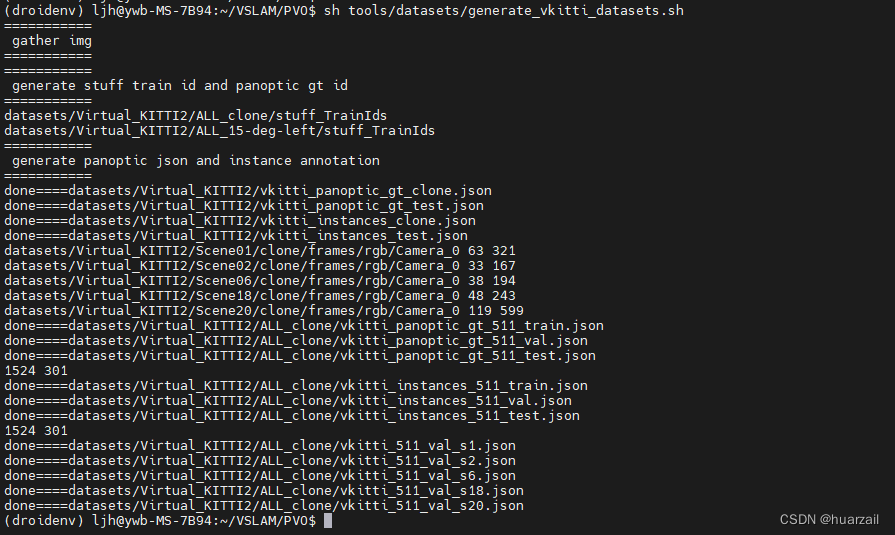

 sh tools/datasets/generate_vkitti_datasets.sh脚本执行结果如下：

没有出错，表明执行成功。

接着运行”python tools/datasets/generate_dynamic_masks.py“，可能会出现下面的错误：

通过分析，发现原因是项目中，作者有一个地方没有做修改，还是用的是Neural-iMAP中的包。

PVO/tools/datasets/generate_dynamic_masks.py中第8行：

原文：sys.path.append(‘Neural-iMAP/droid_slam’)

修改为：sys.path.append(‘VO_Module/droid_slam’)

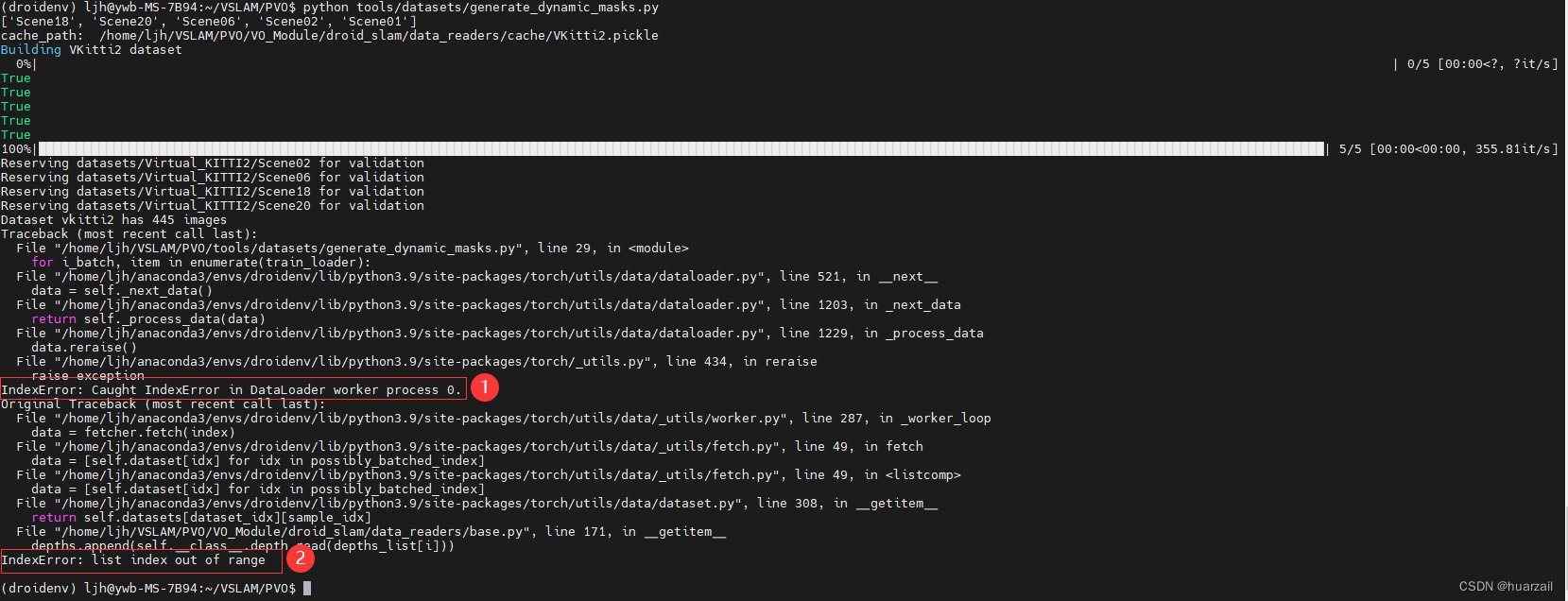

运行”python tools/datasets/generate_dynamic_masks.py” ，可能会出现2个错误：

针对错误1：

原因是自己的服务器配置太laji了，num_workers需要设置小点。

修改文件PVO/tools/datasets/generate_dynamic_masks.py中第24行：

原文：train_loader = DataLoader(db, batch_size=1, num_workers=2)

修改之后：train_loader = DataLoader(db, batch_size=1, num_workers=0)

修改之后变成：

针对错误2：

原因可能是项目中，作者将路径配置不正确。

修改方法：

vim /home/ljh/VSLAM/PVO/VO_Module/droid_slam/data_readers/vkitti2.py

大约在88行左右，将该判断修改为如下：

if self.flow_label: fo_flows = sorted( glob.glob(osp.join(scene, VKitti2.split[self.split_mode], 'frames/forwardFlow/Camera_0/*.png'))) ba_flows = sorted( glob.glob(osp.join(scene, VKitti2.split[self.split_mode], 'frames/backwardFlow/Camera_0/*.png'))) # 作者原来的写法 ''' scene:datasets/Virtual_KITTI2/Scene01 VKitti2.split[self.split_mode]:clone/15-deg-left 也就是说，作者在查找分割结果的时候，在路径：datasets/Virtual_KITTI2/Scene01/clone/panoptic_gt_id/*.png中查找， 而分割结果保存在：datasets/Virtual_KITTI2/ALL_clone/panoptic_gt_id/*.png中。 ''' #segments = sorted(glob.glob(osp.join(scene, VKitti2.split[self.split_mode], '/panoptic_gt_id/*.png'))) # *huarzail：开始修改 # huarzail:修改之后的写法。 path = "datasets/Virtual_KITTI2/ALL_" + VKitti2.split[self.split_mode] + '/panoptic_gt_id/*.png' segments = sorted(glob.glob(path)) # *huarzail：结束修改 scene_info[scene] = {'images': images, 'depths': depths, 'fo_flows': fo_flows, 'ba_flows': ba_flows, 'poses': poses, 'intrinsics': intrinsics, 'segments' : segments} else: masks = sorted( glob.glob(osp.join(scene, VKitti2.split[self.split_mode], 'frames/dynamicMask/Camera_0/*.npy'))) # 按理说，下面这句话也需要改，但是作者没有提供panFPN_segm分割的结果，可以暂时不用管。 segments = sorted( glob.glob(osp.join(scene, VKitti2.split[self.split_mode], 'panFPN_segm/*.png'))) scene_info[scene] = {'images': images, 'depths': depths, 'dymasks': masks, 'poses': poses, 'intrinsics': intrinsics, 'graph': graph, 'segments': segments, }

三、Test on vkitti 15-deg-left datasets

首先参照github中的”prepare.md”进行配置（参照上述步骤2）。

1、generate inital panoptic segmentation.

产生初始化全景分割，用于VPS初始化。

这里是使用PanopticFPN[1]算法，进行所有的图片进行分割，初始化VPS。

sh tools/initial_segmentation.sh

tools/initial_segmentation.sh 内容如下：

# generate initial segmentation CUDA_VISIBLE_DEVICES=0 python3 -W ignore VPS_Module/tools/train_net.py \ --config-file VPS_Module/configs/COCO-PanopticSegmentation/panoptic_fpn_R_50_3x_vkitti_init_clone.yaml --num-gpu 1 \ --eval-only MODEL.WEIGHTS checkpoints/panFPN.pth \ OUTPUT_DIR shared_data/panoptic_segm_init_clone/ CUDA_VISIBLE_DEVICES=0 python3 -W ignore VPS_Module/tools/train_net.py \ --config-file VPS_Module/configs/COCO-PanopticSegmentation/panoptic_fpn_R_50_3x_vkitti_init_test.yaml --num-gpu 1 \ --eval-only MODEL.WEIGHTS checkpoints/panFPN.pth \ OUTPUT_DIR shared_data/panoptic_segm_init_15-deg-left/ # split initial segmentation into datasets/ python tools/split_init_segm.py

源码分析：

命令：

的作用是将clone子场景和15-deg-left子场景，将分割的结果进行数据拷贝。

''' 针对clone子场景 将PanopticFPN算法初步分割的结果复制到datasets中 shared_data/panoptic_segm_init_clone/inference/pan_seg复制到datasets/Virtual_KITTI2/Scene01/clone/panFPN_segm '''

''' 针对15-deg-left子场景 将PanopticFPN算法初步分割的结果复制到datasets中 shared_data/panoptic_segm_init_15-deg-left/inference/pan_seg复制到datasets/Virtual_KITTI2/Scene01/15-deg-left/panFPN_segm '''

运行结果为：

2、vps->vo，vo Module generate pose, flow and depth.

vps增强vo，产生pose, flow and depth。

sh tools/test_vo_scene.sh

可能会出现如下错误：

错误1：

vim  VSLAM/PVO/VO_Module/droid_slam/droid_net.py

295行原文：lay = torch.as_tensor(np.range(1, num+1).repeat(ht*wd).reshape(num,ht,wd)).unsqueeze(0)

295行改为：

lay = torch.as_tensor(np.arange(1, num+1).repeat(ht*wd).reshape(num,ht,wd)).unsqueeze(0)
这个地方的修改非常关键，很多错误都是由这个错误引起的。

错误2：

/home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/functional.py:445: UserWarning: torch.meshgrid: in an upcoming release, it will be required to pass the indexing argument. (Triggered internally at  /opt/conda/conda-bld/pytorch_61/work/aten/src/ATen/native/TensorShape.cpp:2157.)
  return _VF.meshgrid(tensors, kwargs)  # type: ignore[attr-defined]

解决方法：

vim /home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/functional.py

445行原文：return _VF.meshgrid(tensors, kwargs)  # type: ignore[attr-defined]

445行改为：return _VF.meshgrid(tensors, kwargs, indexing=’ij’)  # type: ignore[attr-defined]

错误3：

Traceback (most recent call last):
  File “/home/ljh/VSLAM/PVO/VO_Module/evaluation_scripts/test_vo2.py”, line 93, in <module>
    for i_batch, item in enumerate(train_loader):
  File “/home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/utils/data/dataloader.py”, line 521, in __next__
    data = self._next_data()
  File “/home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/utils/data/dataloader.py”, line 1203, in _next_data
    return self._process_data(data)
  File “/home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/utils/data/dataloader.py”, line 1229, in _process_data
    data.reraise()
  File “/home/ljh/anaconda3/envs/droidenv/lib/python3.9/site-packages/torch/_utils.py”, line 434, in reraise
    raise exception










IndexError: Caught IndexError in DataLoader worker process 0.

解决方法：

vim /home/ljh/VSLAM/PVO/VO_Module/evaluation_scripts/test_vo2.py

93行原文：train_loader = DataLoader(db, batch_size=1, num_workers=2)

93行修改为：train_loader = DataLoader(db, batch_size=1, num_workers=0) # huarzail

错误4：

原因：

pytorch中的torch.Tensor数据类型和lietorch中的at::Tensor数据类型不匹配。（正常情况下是可以自动隐式转换，但是到了PVO里面，就出错了）

解决方法：

使用tensor.data_ptr()函数，显示转换数据类型。

进入/home/ljh/VSLAM/PVO/VO_Module，重新编译：VO_Module

python setup.py install

错误5：

/home/ljh/VSLAM/PVO/VO_Module/droid_slam/geom/ba.py:75: UserWarning: __floordiv__ is deprecated, and its behavior will change in a future version of pytorch. It currently rounds toward 0 (like the ‘trunc’ function NOT ‘floor’). This results in incorrect rounding for negative values. To keep the current behavior, use torch.div(a, b, rounding_mode=’trunc’), or for actual floor division, use torch.div(a, b, rounding_mode=’floor’).
  jj = jj // rig – fixedp

原因：警告提示的是在使用__floordiv__操作符进行整除运算时的变更情况。在未来的 PyTorch 版本中，__floordiv__ 的行为将发生改变。

解决方法：

vim /home/ljh/VSLAM/PVO/VO_Module/droid_slam/geom/ba.py

大约74行左右，修改为：

ii = torch.div(ii, rig, rounding_mode='floor') - fixedp jj = torch.div(jj, rig, rounding_mode='floor') - fixedp

3、vo->vps, vps Module use flow and depth from vo Module and generate final video panoptic segmentation results and vpq.

vo增强vps，vps模块利用从vo模块中产生的flow和depth，来产生最后的视频全景分割结果。

sh tools/test_vps.sh

可能出现的错误：

问题1：

解决方法：

这个地方明显是作者在发布项目的时候，没有修改他的路径。

vim VSLAM/PVO/VPS_Module/detectron2/data/datasets/others.py

107行原文：flow_dir = “/mnt/nas_8/group/lanxinyue/droid_slam_output/full_flow”

107行修改为：flow_dir = “shared_data/full_flow”

问题2：

vim /home/ljh/VSLAM/PVO/VPS_Module/detectron2/modeling/meta_arch/panoptic_fpn.py

194行原文：images = [v[“image”].to(self.device) for k,v in seq.items()]

194行修改为：images = [v[“image”].to(self.device) for k,v in seq.items() if v[“image”] is not None]

附录

以Virtual_KITTI2/Scene01/clone为例，查看三种数据集（rgb、instanceSegmentation和classSegmentation）的样式。

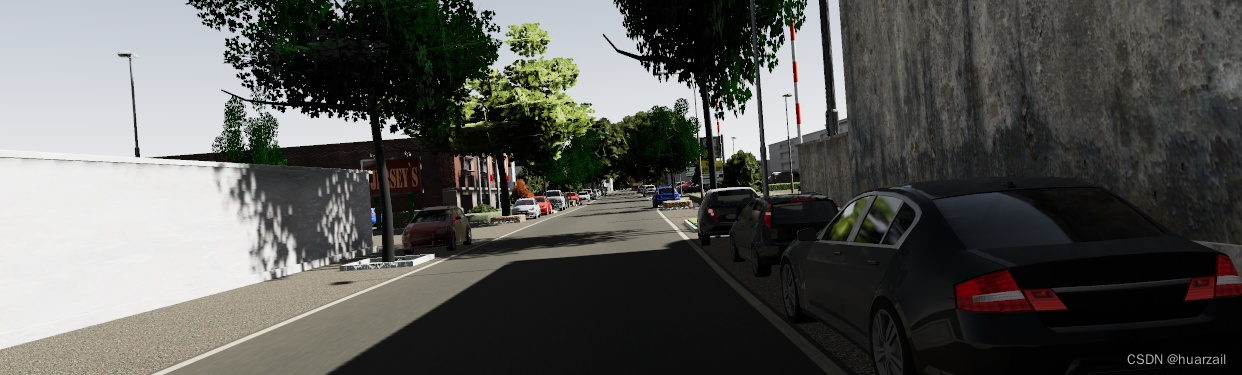

(1) rgb

Virtual_KITTI2/Scene01/clone/frames/rgb/Camera_0/rgb_00000.jpg

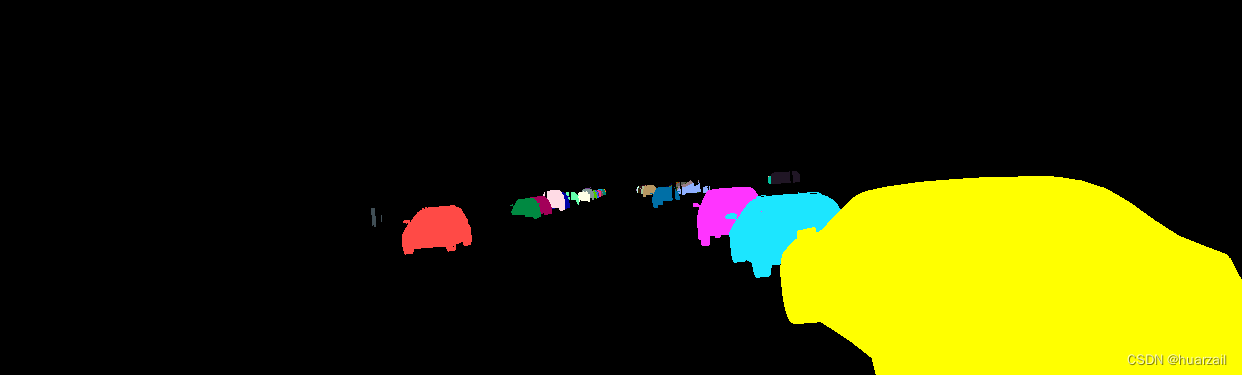

(2) instanceSegmentation

Virtual_KITTI2/Scene01/clone/frames/instanceSegmentation/Camera_0/instancegt_00000.png

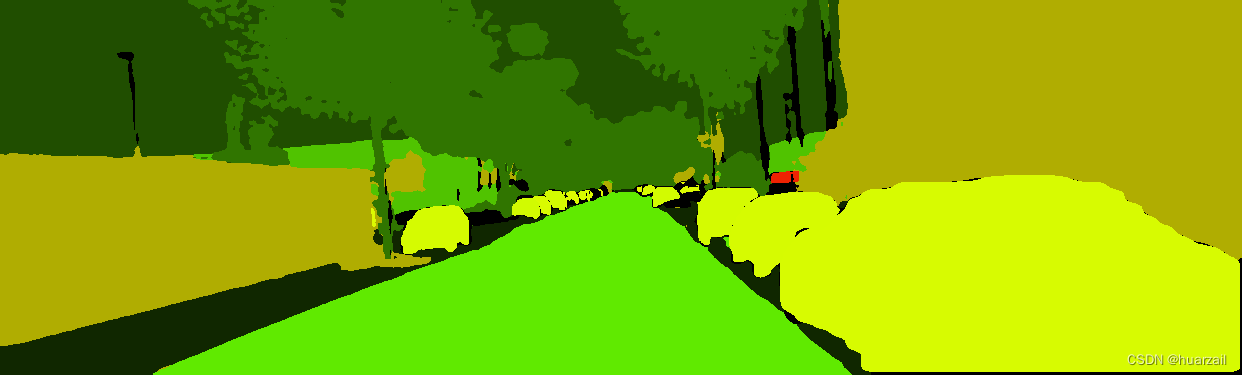

(3) classSegmentation

Virtual_KITTI2/Scene01/clone/frames/classSegmentation/Camera_0/classgt_00000.png

(4) PanopticFPN

使用PanopticFPN[1]算法初步分割结果。可以看出，分割的还是比较粗糙。

PVO/shared_data/panoptic_segm_init_clone/inference/pan_seg/0001_00000.png

(5) depth

extrinsic.txt：

——————————————————————————————————————————-

——————————————————————————————————————————-

参数解释：
frame:视频帧ID (starts from 0)
cameraID: 相机ID (between 0 and 5)
ri,j:  相机旋转矩阵R的系数，ti是相机平移向量T的系数。
                  r1,1 r1,2 r1,3 t1
Extrinsic = r2,1 r2,2 r2,3 t2
                  r3,1 r3,2 r3,3 t3
                    0     0     0    1

intrinsic.txt:

——————————————————————-

——————————————————————-

参数解释：
frame: 视频帧ID (starts from 0)
cameraID: 相机ID (between 0 and 5)
K[0,0]: coefficient of the 1st line, 1st column
K[1,1]: coefficient of the 2nd line, 2nd column
K[0,2]: coefficient of the 1nd line, 3rd column
K[1,2]: coefficient of the 2nd line, 3rd column
                K[0,0]     0           K[0,2]
Intrinsic = 0            K[1,1]    K[1,0]
                 0            0           1

pose.txt：

———————————————————————————————————————

frame cameraID trackID alpha

0         0                0        -1.

width height    length

1.85  1.50992 4.

world_space_X world_space_Y world_space_Z

6.            -111                  -5.044228

rotation_world_space_y rotation_world_space_x rotation_world_space_z

0.                      0                                     0

camera_space_X camera_space_Y camera_space_Z

2.              1.4341                  6.

参数解释：

colors.txt

实例分割图像的颜色表示（不同的颜色表示不同的物体）

————————————-

————————————-

参考文献：
