【计算机网络】ICMP协议

大家好，欢迎来到IT知识分享网。

目录

一、ICMP协议概述

二、ICMP协议基本特点

三、ICMP协议代码实现

3.1 ICMP协议python实现

3.2 ICMP协议JAVA实现

3.3 ICMP协议C++实现

四、ICMP协议发展趋势

一、ICMP协议概述

        ICMP协议，即Internet控制消息协议，是互联网协议套件（IP）的一个重要组成部分。它用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但对于网络安全和故障排除至关重要。

二、ICMP协议基本特点

        ICMP通常被IP层或者运行IP的上层协议使用。当一个IP数据包无法到达目的地时，ICMP负责发送一个错误消息给数据包的源地址，例如目的网络不可达、目的主机不可达、请求超时等。此外，ICMP还用于实现如ping和traceroute这样的诊断工具。

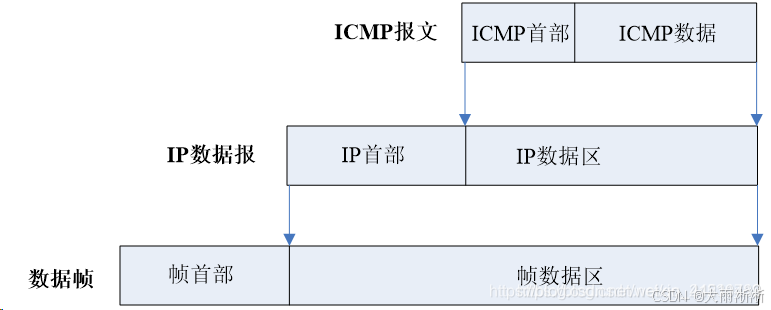

        ICMP消息被封装在IP数据包中，它们使用类型和代码字段来描述消息的性质。例如，类型8和代码0的ICMP消息表示回显请求（ping请求），而类型0和代码0的ICMP消息表示回显应答（ping应答）。

        ICMPv4是针对IPv4的版本，而ICMPv6则是针对IPv6的版本，两者在功能上类似，但ICMPv6还包含了对IPv6特有的多播和任播支持的控制消息。

三、ICMP协议代码实现

3.1 ICMP协议python实现

        在Python中，可以使用socket库来实现ICMP协议的请求和响应。以下是一个简单的ICMP请求发送和接收响应的例子：

import socket import struct import time import sys # 创建一个原始套接字 sock = socket.socket(socket.AF_INET, socket.SOCK_RAW, socket.IPPROTO_ICMP) # 设置socket选项，允许发送和接收广播包 sock.setsockopt(socket.SOL_SOCKET, socket.SO_BROADCAST, 1) # 构建ICMP头和数据 icmp_header = struct.pack('>BBHHH', 8, 0, 0, 0, 0) data = b'Hello, World!' icmp_packet = icmp_header + data # 发送ICMP请求 dest_addr = '192.168.1.255' # 目标地址，这里以广播地址为例 sock.sendto(icmp_packet, (dest_addr, 0)) # 接收ICMP响应 start_time = time.time() while time.time() - start_time < 5: # 最多等待5秒 response, addr = sock.recvfrom(1024) print(f"Received response from {addr}") # 关闭套接字 sock.close()

        请注意，由于ICMP请求和响应可能需要管理员权限，因此可能需要在运行上述代码时使用管理员权限。此外，发送ICMP请求通常需要是在同一个网络段ment，否则可能因为权限问题或其他安全措施而无法工作。

3.2 ICMP协议JAVA实现

        在Java中，您可以使用java.net包中的DatagramSocket类来实现ICMP协议的基本功能。ICMP协议通常用于网络连接中的错误和状态报告，但Java标准库并没有直接支持ICMP请求的类。不过，您可以通过发送ICMP echo请求来实现ping功能。以下是一个简单的Java程序，用于发送ICMP echo请求：

import java.net.InetAddress; import java.net.DatagramSocket; import java.net.DatagramPacket; public class ICMPRequest { public static void main(String[] args) { try { // 目标主机地址 InetAddress address = InetAddress.getByName("www.google.com"); // ICMP协议号为1 byte[] buffer = {(byte) 8, (byte) 0, (byte) 0, (byte) 0, (byte) 0, (byte) 0, (byte) 0, (byte) 0}; DatagramPacket packet = new DatagramPacket(buffer, buffer.length, address, 0); DatagramSocket socket = new DatagramSocket(); socket.setSoTimeout(1000); // 设置超时时间 // 发送数据报文 socket.send(packet); // 接收回应 byte[] buffer2 = new byte[1024]; DatagramPacket incoming = new DatagramPacket(buffer2, buffer2.length); socket.receive(incoming); // 输出回应内容 for (byte b : buffer2) { System.out.print(Integer.toHexString(b & 0xFF) + " "); } } catch (Exception e) { e.printStackTrace(); } } }

        请注意，由于ICMP协议通常需要管理员权限，在某些操作系统上运行此代码可能需要管理员权限。此外，某些网络环境可能会阻止ICMP数据包，因此可能无法正确ping通某些主机。此代码仅用于学习目的，并不能保证在所有环境下工作，且没有考虑ICMP头部和数据的具体格式。在实际应用中，您可能需要参考ICMP协议的具体规范来正确构造和解析数据。

3.3 ICMP协议C++实现

        在C++中实现ICMP协议通常需要使用底层的网络编程功能，例如在POSIX系统中可以使用socket编程接口。以下是一个简单的C++程序，用于发送ICMP回显请求（ping请求）并接收回显应答（ping响应）。

#include <iostream> #include <cstring> #include <cstdlib> #include <cstdio> #include <sys/socket.h> #include <netinet/in.h> #include <netinet/ip.h> #include <netinet/ip_icmp.h> #include <unistd.h> #include <errno.h> #define PACKET_SIZE 4096 #define ICMP_ECHO 8 int main(int argc, char *argv[]) { int sockfd; struct sockaddr_in dest_addr; char buffer[PACKET_SIZE]; struct sockaddr_in from_addr; socklen_t from_addr_len; int i, slen, recv_len; pid_t pid; struct timeval tv; unsigned short seq = 0; struct ip *ip_hdr; struct icmp *icmp_hdr; if (argc != 2) { std::cerr << "Usage: " << argv[0] << " hostname" << std::endl; return 1; } // 创建原始套接字 if ((sockfd = socket(AF_INET, SOCK_RAW, IPPROTO_ICMP)) < 0) { std::cerr << "Socket creation error" << std::endl; return 2; } // 填充目标地址结构 memset(&dest_addr, 0, sizeof(dest_addr)); dest_addr.sin_family = AF_INET; dest_addr.sin_addr.s_addr = inet_addr(argv[1]); // 填充ICMP头部和数据 pid = getpid(); for (i = 0; i < PACKET_SIZE; i++) { buffer[i] = i; } icmp_hdr = (struct icmp *)buffer; icmp_hdr->icmp_type = ICMP_ECHO; // ICMP回显请求类型 icmp_hdr->icmp_code = 0; icmp_hdr->icmp_cksum = 0; icmp_hdr->icmp_seq = 0; icmp_hdr->icmp_id = pid; slen = sizeof(dest_addr); // 计算ICMP校验和 icmp_hdr->icmp_cksum = in_cksum((unsigned short *)icmp_hdr, PACKET_SIZE); // 发送ICMP请求 if (sendto(sockfd, buffer, PACKET_SIZE, 0, (struct sockaddr *)&dest_addr, slen) < 0) { std::cerr << "Sendto error" << std::endl; return 3; } // 设置接收超时 tv.tv_sec = 5; tv.tv_usec = 0; if (setsockopt(sockfd, SOL_SOCKET, SO_RCVTIMEO, (const char *)&tv, sizeof tv) < 0) { std::cerr << "Setsockopt error" << std::endl; return 4; } // 接收ICMP响应 from_addr_len = sizeof(from_addr); while (true) { if ((recv_len = recvfrom(sockfd, buffer, PACKET_SIZE, 0, (struct sockaddr *)&from_addr, &from_addr_len)) < 0) { if (errno == EWOULDBLOCK || errno == EINTR) {


四、ICMP协议发展趋势

        ICMP协议，作为互联网协议套件的核心组成部分，其发展趋势主要体现在以下几个方面：

        1. 安全性增强：随着网络攻击手段的不断进化，ICMP协议也在不断改进以增强其安全性。例如，ICMPv6引入了新的安全机制，如IPsec，以确保控制消息的完整性和认证。

        2. 功能扩展：ICMP协议正逐步增加新的功能，以适应日益复杂的网络环境。例如，ICMPv6支持更多的诊断工具和网络管理功能，如邻居发现协议（NDP）。

        3. 与新协议的集成：随着新网络协议的出现，如IPv6，ICMP也在不断调整以更好地与这些新协议集成。ICMPv6的引入就是为了让ICMP更好地支持IPv6的特性，如地址自动配置和多播。

        4. 管理和监控工具的改进：ICMP协议是许多网络监控和故障诊断工具的基础。随着这些工具的不断进步，ICMP也在不断优化，以提供更准确、更快速的网络状态反馈。

        5. 标准化和兼容性：为了确保不同网络设备和系统之间的互操作性，ICMP协议的标准化工作也在持续进行。这包括对现有ICMP消息类型的更新和新类型的定义，以满足新的网络需求。

        6. 故障诊断和网络管理：ICMP协议将继续在故障诊断和网络管理方面发挥关键作用。随着网络规模的扩大和复杂性的增加，对ICMP的依赖将更加显著，特别是在自动化网络管理和故障排除方面。

        综上所述，ICMP协议的发展趋势是朝着更加安全、功能更全面、与新协议更好集成、工具更高效、标准化程度更高以及在网络管理中扮演更加重要角色的方向前进。
