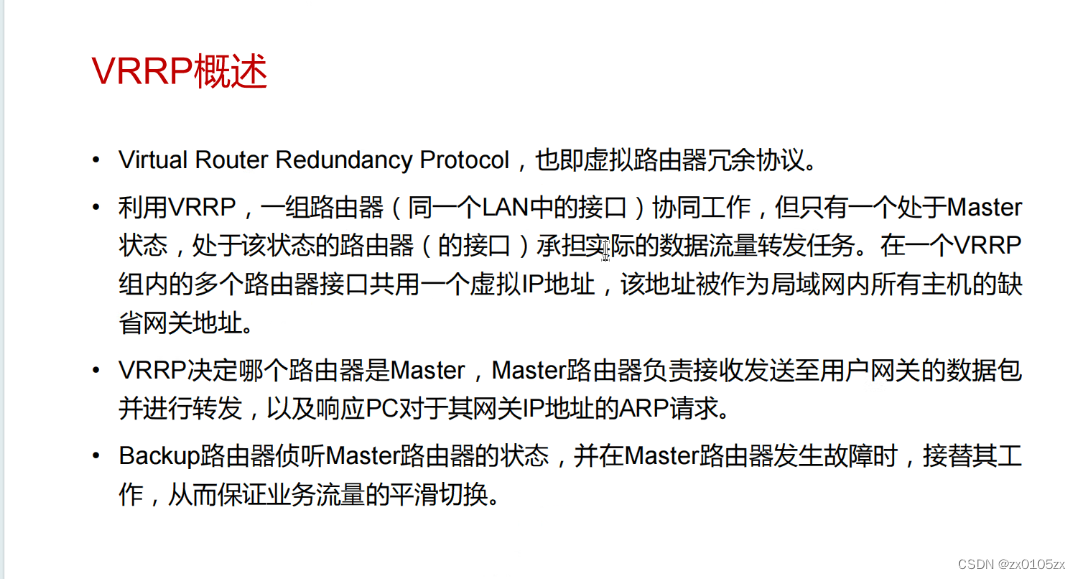

VRRP：虚拟路由冗余协议（工作在网络层）

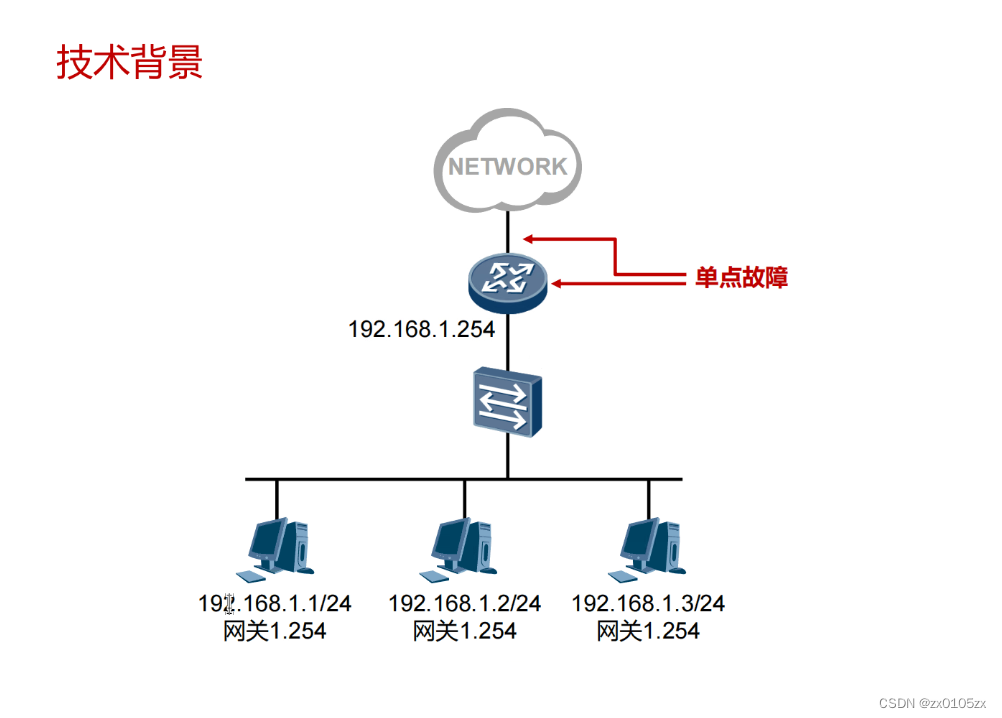

VRRP的作用：提供了局域网上的设备备份机制。VRRP是一种容错协议，它保证当主机的下一跳路由器坏掉时，可以及时由另一台路由器来代替，从而保证通讯的连续性和可靠性。

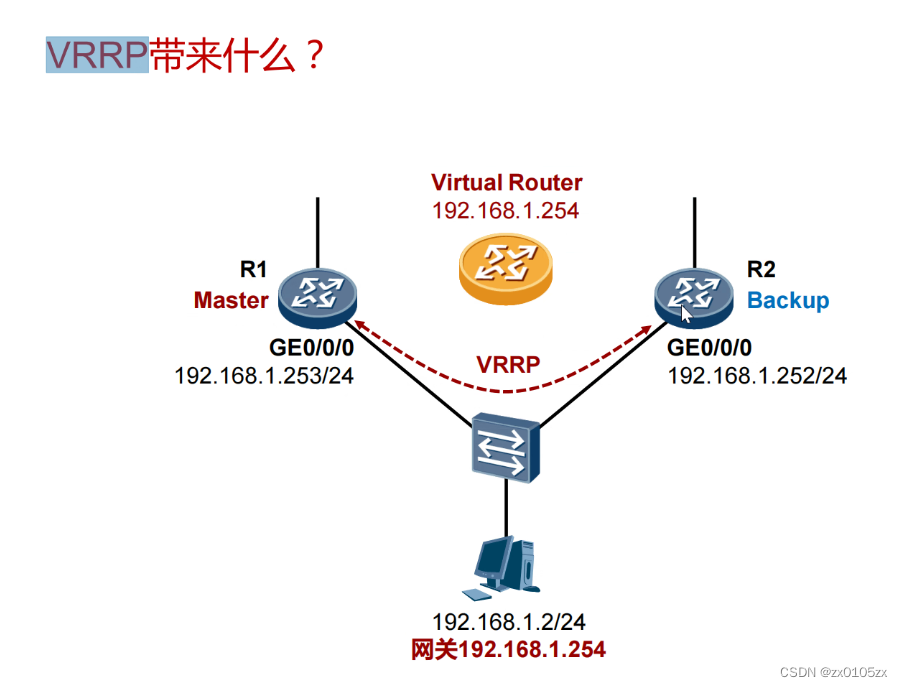

VRRP工作时会在网络中加入一个含有虚拟IP和虚拟MAC地址的虚拟路由器，该路由器充当网络用户的网关，使得网络上的主机与虚拟路由器通信无需了解这个网络上物理路由器的任何信息。

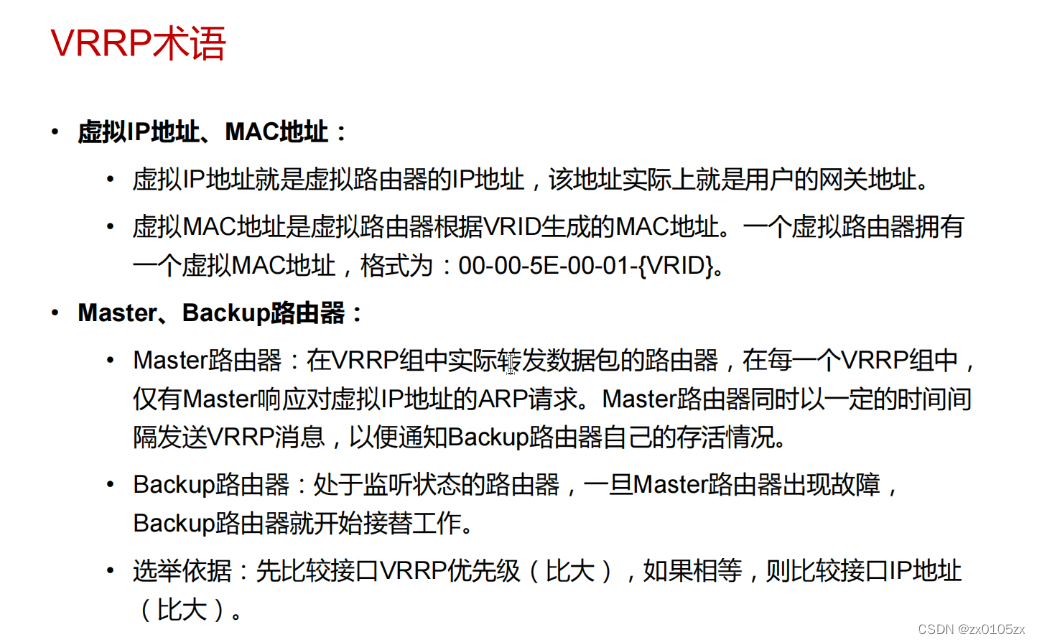

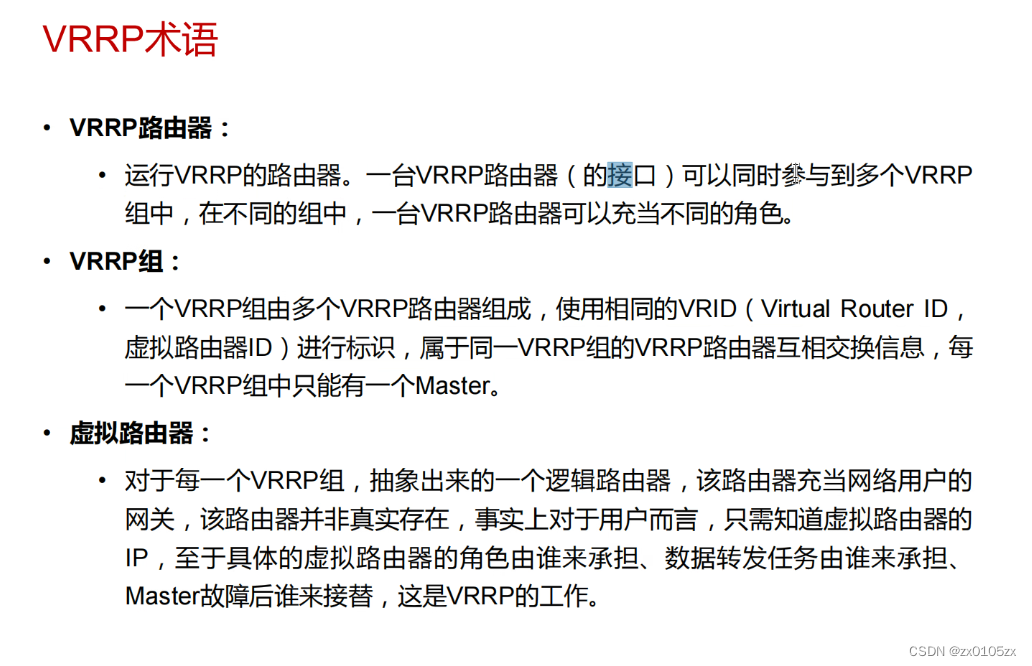

VRRP概念：

VRRP组：由至少两个接入在同一个网络里的路由器组成
VRID：作为每一个VRRP组的唯一标识
虚拟MAC：格式为00-00-5E-00-01-VRID
master路由器：承载虚拟IP，实际负责接受用户发送的数据并转发，定期给backup路由器发送VRRP消息告知自己的存活状态
backup路由器：监听master路由器发送的VRRP消息，当在超时时间范围内没有接收到VRRP报文，则会接替master路由器的工作
master和backup的选举依据：先比较接口VRRP优先级（比大），如果相等再比较接口的IP地址（比大）

VRRP消息：封装在IP报文里，通过组播地址224.0.0.18发送。TTL为255，协议号为112。

VRRP配置：
MASTER:
int g0/0/X   #进入网关接口配置
 vrrp vrid 10 virtual-ip <VIP>
 vrrp vrid 10 priority 120
 vrrp vrid 10 preempt-mode timer delay 10
 vrrp vrid 10 track interface <上行接口> reduced 30

BACKUP:
int g0/0/X   #进入网关接口配置
 vrrp vrid 10 virtual-ip <VIP>
 vrrp vrid 10 priority 110

路由器的默认优先级值100

VRRP虚拟路由实验

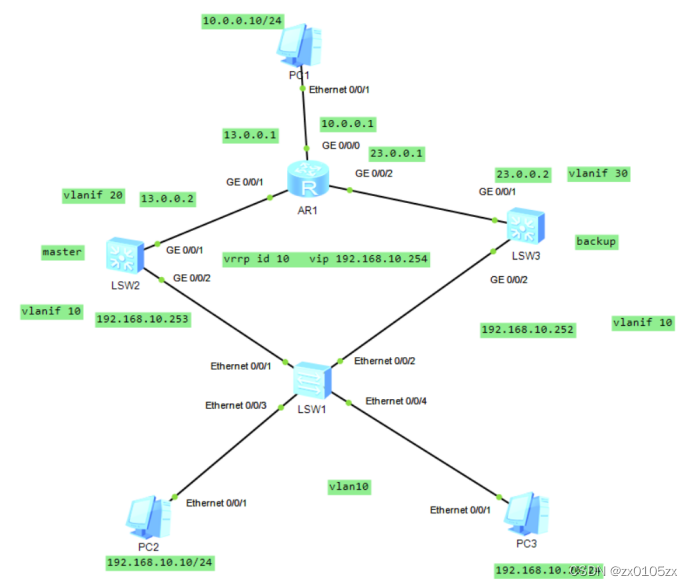

实验目的：PC1与PC2，PC3互相通信

实验步骤：

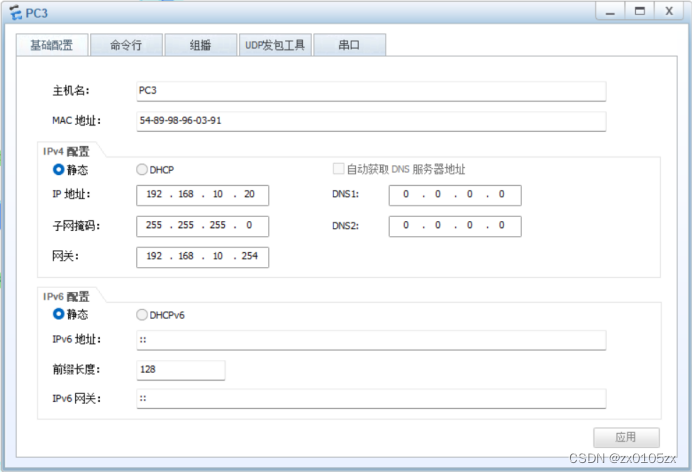

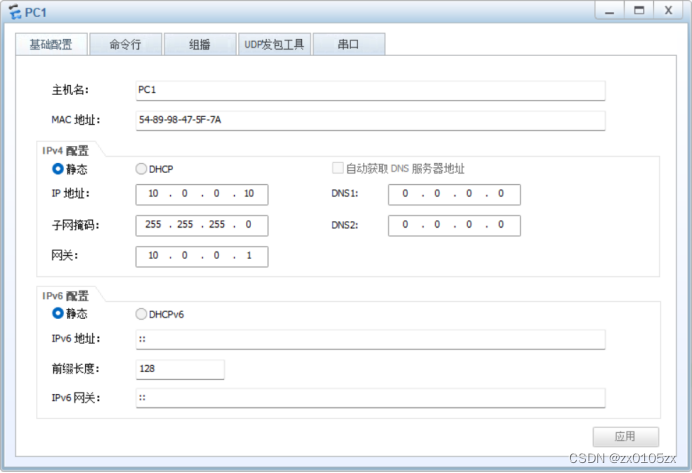

1、配置主机

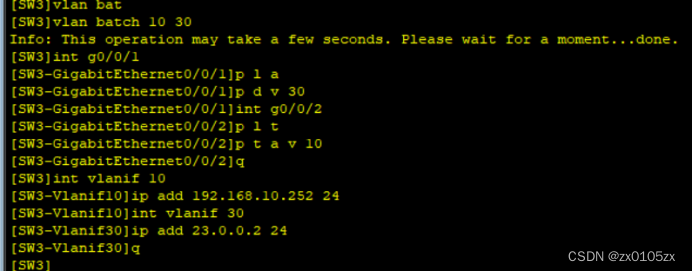

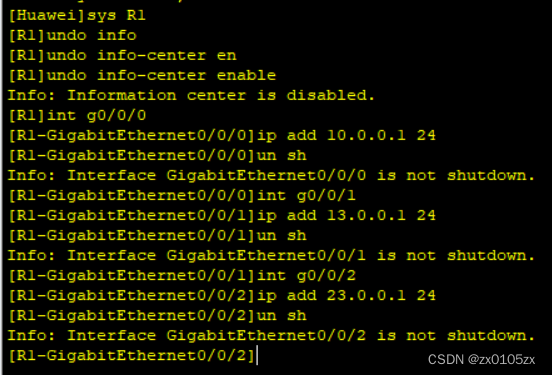

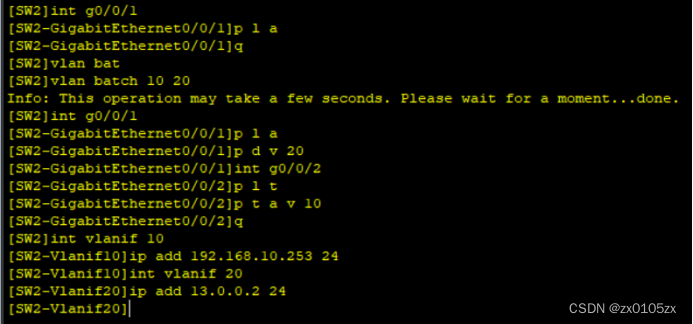

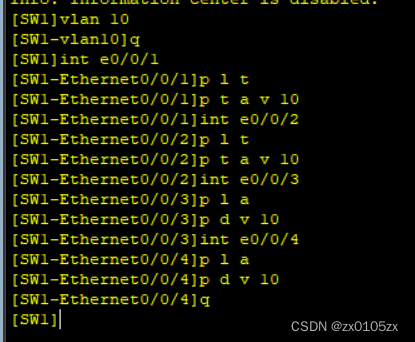

2、配置路由和交换机的接口ip

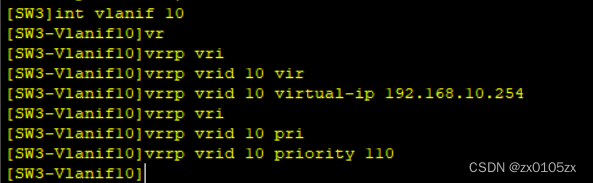

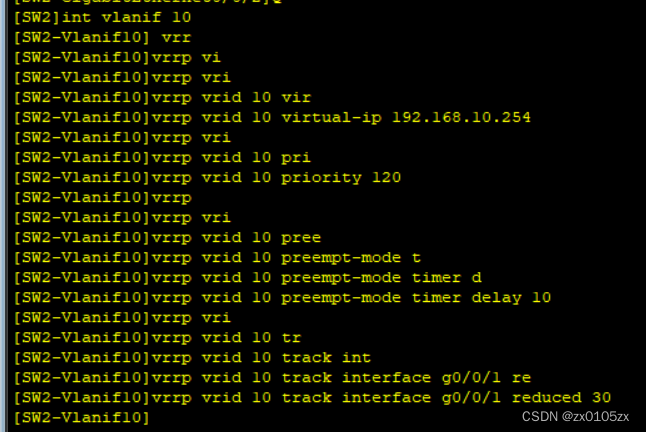

3、配置虚拟路由

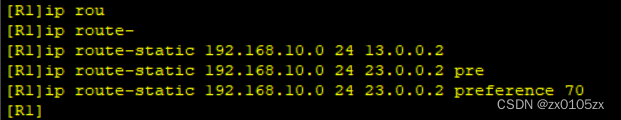

4配置静态路由

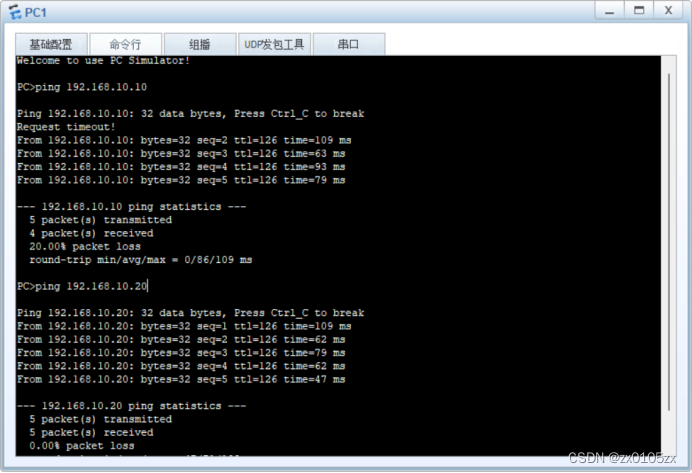

5、验证PC1和PC2、PC3能否ping通
