等值线图（contour plot）

大家好，欢迎来到IT知识分享网。

一、等值线图概述

  1.定义和作用

  等值线图（contour map /contour plot）是一种用线条连接具有相同数值的点所形成的图形。这些线条被称为等值线，它们在二维或三维空间中展示了某个特定变量的分布情况。

  直观展示数据分布：通过等值线的形状和密度，可以直观地看出所研究的物理量在空间或时间上的分布情况。例如，在地形图中，等高线密集的地方表示地形陡峭，等高线稀疏的地方表示地形平缓。

  便于分析趋势和变化：可以帮助人们分析物理量的变化趋势。例如，通过观察等温线的移动，可以了解气温的变化趋势。

  辅助决策：在许多领域，等值线图可以为决策提供重要依据。例如，在城市规划中，根据等高线图可以确定合适的建筑位置，避免在低洼地区建设以防止洪水。

  2.主要组成要素

  等值线：这是等值线图的核心部分。它连接了具有相同数值的点，形成一条闭合或不闭合的曲线。等值线的形状和分布可以反映出所表示的物理量或现象的变化趋势。例如，在气象学中，等高线连接了海拔高度相同的点，等温线连接了温度相同的点。

  标注：通常包括等值线的数值标注，以便准确了解每条等值线所代表的具体数值。此外，还可能有坐标轴标注、图例等，用于解释图表的含义和单位。

  颜色填充（可选）：有些等值线图会使用不同的颜色来填充不同数值范围的区域，进一步增强可视化效果，使数值差异更加明显。

二、Python 绘制等值线图代码分析

  1.代码示例

import numpy as np import matplotlib.pyplot as plt # 模拟一个简单的温度场，假设温度随坐标变化 x = np.linspace(0, 10, 50) y = np.linspace(0, 10, 50) X, Y = np.meshgrid(x, y) temperature = (X + Y) / 2 + np.random.normal(0, 1, size=(50, 50)) # 绘制温度等值线图 contour = plt.contour(X, Y, temperature, levels=10) plt.clabel(contour, inline=True, fontsize=8) # 添加标题和标签 plt.title("Temperature Contour in Meteorology") plt.xlabel("Longitude") plt.ylabel("Latitude") # 添加颜色条 plt.colorbar() # 显示图形 plt.show()

  2.数据准备

  这段代码决定了图像的范围和数据。x和y确定了从 0 到 10 的 50 个点，就像给图像画了一个框。np.meshgrid把这些点组成网格，图像里那些小格子就是这么来的。temperature计算出每个格子的温度，图像里不同颜色就是不同的温度。

  3.绘制等值线图以及颜色填充和标注

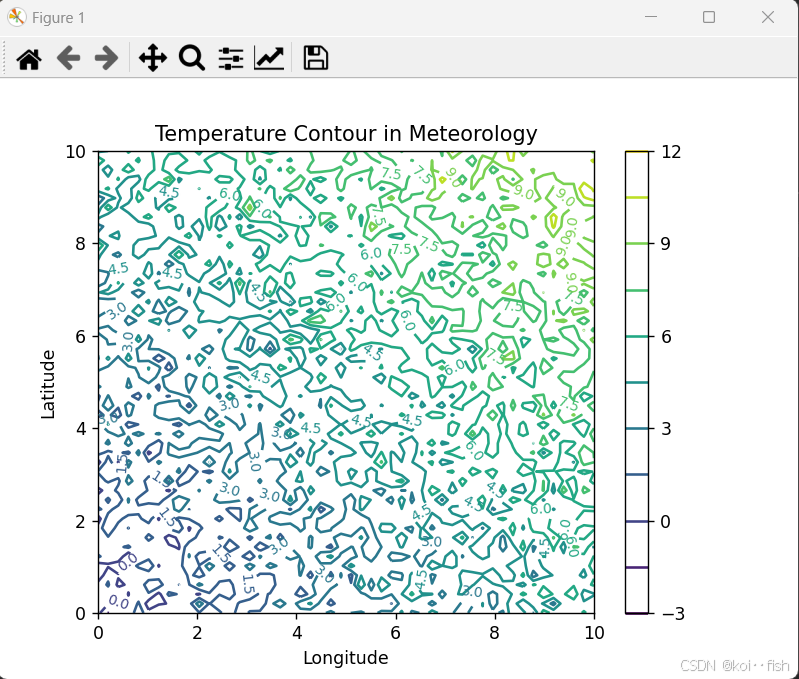

  这个函数画出了等值线。图像里那些弯弯的线就是连接温度相同点的等值线，有 10 条表示划分了 10 个温度范围。颜色填充让图像更直观，比如绿色热蓝色冷，一眼能看出温度高低分布。标注给等值线加上数字，让人知道具体温度值。

  4.标题、标签和颜色条设置的意义

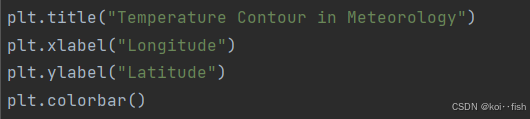

  这段代码为气象学中的温度等值线图添加了标题、标签和颜色条，并显示图形。其中，plt.title("Temperature Contour in Meteorology")明确了图形主题是气象学中的温度等值线图；plt.xlabel("Longitude")和plt.ylabel("Latitude")为横纵轴分别添加了经度和纬度标签，便于理解数据在地理空间上的位置；plt.colorbar()添加颜色条，让观众能直观地通过颜色对应温度值，更好地理解温度分布情况。

三、等值线图的应用领域

  1.气象学中的应用

  用于绘制气温、气压、降雨量等气象要素的分布。通过等值线图，气象学家可以直观地了解不同地区的气象条件变化，预测天气趋势。

  2.地理学中的应用

  地理学：绘制地形高度、海拔、坡度等地理信息。帮助地理学家分析地形地貌特征，进行地理规划和资源评估。

  3.物理学和工程学中的应用

  物理学和工程学：例如在电场、磁场、流体力学等领域，等值线图可以展示物理量的分布情况，帮助工程师和科学家理解和分析物理现象。

  4.经济学中的应用

经济学：可用于表示经济指标如人口密度、收入水平等的分布，为经济规划和政策制定提供参考。
