简单的RC滤波电路

大家好，欢迎来到IT知识分享网。

电路设计中，RC滤波器经常需要用到。

根据对地是电阻还是电容，可以区分为高通滤波器、低通滤波器。

其计算方式很简单，如下图：

1F=10^6uf=10^9nf=10^12pf

滤波电路是用于滤除交流成分的电子元件，包括电容滤波电路、π型RC滤波电路、π型LC滤波电路和电子滤波器电路等。π型RC滤波电路是其中一种，由电容和电阻组成，能有效地滤除交流成分，提高直流输出电压的稳定性。该电路广泛应用于模拟电路和脉冲数字电路中，尤其在运放输入端应用广泛，能有效提高输入信号的稳定性。

以下来源 https://zhuanlan.zhihu.com/p/

π 形RC滤波电路

电路特点说明

（1）这是一种常用的滤波电路，几乎所有的电源电路中都使用这种滤波电路，它的成本低，电路结构简单。
（2） π形RC 滤波电路是一种复合型的滤波电路，它主要由滤波电阻和滤波电容复合而成，其中滤波电容起滤波的主要作用。
（3） π形RC 滤波电路中，前节的滤波电容容量大，后节的滤波电容容量小。

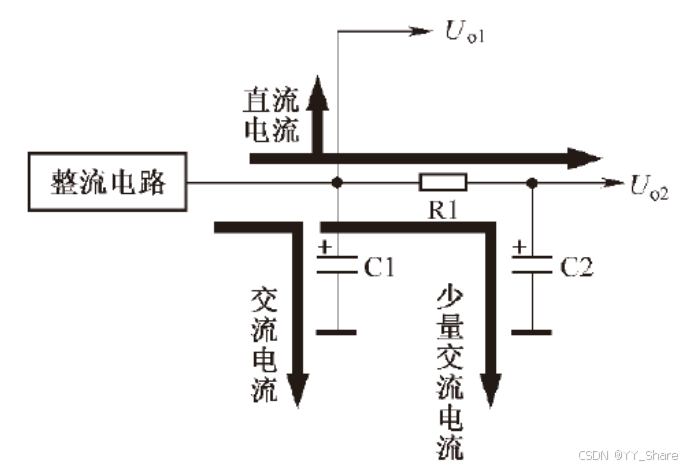

图示是π 形RC 滤波电路。电路中，C1、C2 是两只滤波电容，R1 是滤波电阻，C1、R1 和C2 构成一节π 形RC 滤波电路。由于这种滤波电路的形式如同字母π 和采用了电阻、电容，因此称为π 形RC 滤波电路。从电路中可以看出，π 形RC 滤波电路接在整流电路的输出端。

电路分析

（1）这一电路的滤波原理是：从整流电路输出的电压首先经过C1 的滤波，大部分的交流成分被滤除，见图中的交流电流示意图。经过C1 滤波后的电压再加到由R1 和C2 构成的滤波电路中，电容C2 进一步对交流成分进行滤波，有少量的交流电流通过C2 到达地线，如图中的少量交流电流所示。

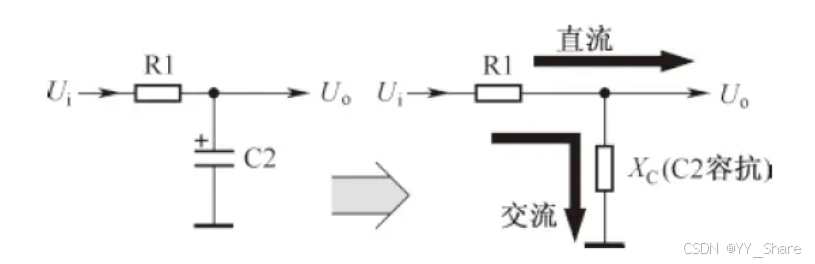

（2）可以这样理解R1 和C2 滤波电路的工作原理：将电容C2 的容抗XC 与电阻R1 构成一个分压电路，图3-52所示是等效电路。对于直流电而言，由于电容C2 具有隔直作用，直流电流不能流过电容C2，直流电流只能流过电阻R1，如图中直流电流所示，所以，R1 和C2 分压电路对直流电压不存在分压衰减的作用，这样直流电压通过R1输出；对于交流电流而言，因为C2 的容量很大，容抗很小，所以R1、C2 构成的分压电路对交流成分的分压衰减量很大，达到滤波目的。

（3）在电阻R1 阻值大小不变时，加大滤波电容C2 的容量可以提高滤波效果，这是因为C2 容量大后其容抗小，对交流成分的分压衰减量更大；在C2 容量大小不变时，加大R1 的阻值也可以提高滤波效果，这是因为加大R1 的阻值后分压衰减电路对交流成分衰减量增大，所以滤波效果更好。但是，滤波电阻R1 的阻值不能太大，因为流过负载的直流电流流过电阻R1，会在R1 上产生很大的直流电压降，使滤波电路输出的直流输出电压��2 减小。R1 的阻值愈大，在R1 上的电压降愈大，使滤波电路输出的直流输出电压 ��2 愈低；流过负载的直流电流愈大时，在R1 上的电压降也愈大，使直流输出电压 ��2 也愈低。

（4）电路中，C1 是第一节滤波电容，加大它的容量可以提高滤波效果，但是C1 太大时，在开机时对C1 的充电时间很长，这一充电电流是流过整流二极管的，当充电电流太大、时间太长时，会损坏整流二极管，所以采用这种π 形RC 滤波电路可以使C1 容量小一些，通过R1 和C2 来进一步提高滤波效果。

（5）这一滤波电路中共有两个直流电压输出端，分别输出 ��1 、 ��2 两个直流电压。其中， ��1 只经过电容C1 滤波；��2 则经过了C1、R1和C2 电路的滤波，所以滤波效果更好，直流输出电压 ��2 中的交流成分更小。

（6）上述两个直流输出电压的大小是不同的，��1 电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中，这是因为这一路直流输出电压没有经过滤波电阻，能够输出最大的直流电压和直流电流；直流输出电压 ��2 稍低，这是因为电阻R1 对直流电压存在电压降，同时由于滤波电阻R1 的存在，这一滤波电路输出的直流电流大小也受到了一定的限制。

提示

在多节RC 滤波电路中，最后一级的直流输出电压最低而且交流成分最少，这一电压一般供给前级电路作为直流工作电压，因为前级电路的直流工作电压比较低，而且要求直流工作电压中的交流成分少。
