Zigbee direct架构和应用介绍

大家好，欢迎来到IT知识分享网。

• 第一章 Zigbee direct 基础介绍
• 第二章 Zigbee direct架构和应用介绍

前言

本文主要介绍zigbee direct的软件架构以及应用场景。

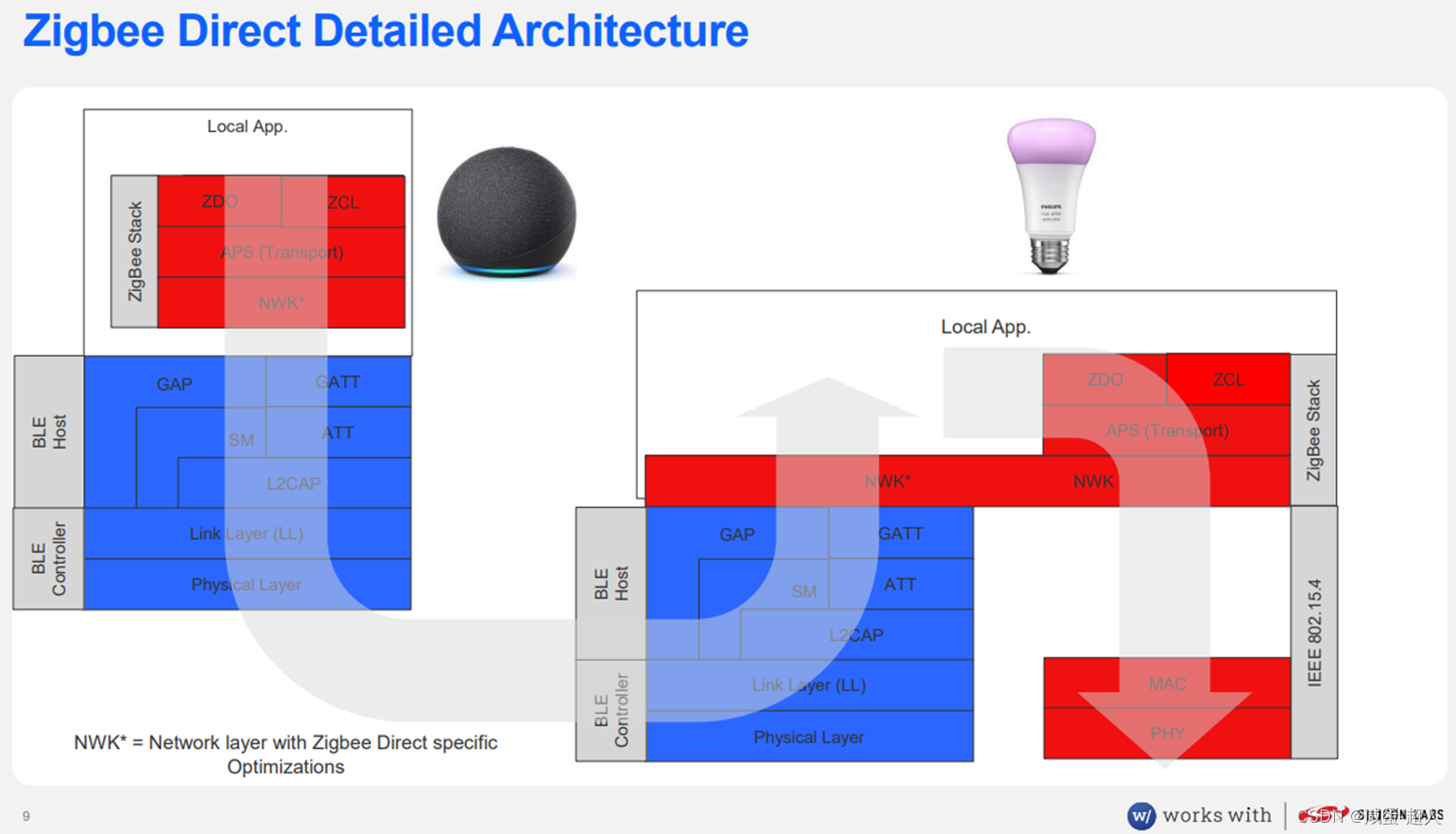

1. Zigbee direct 架构介绍

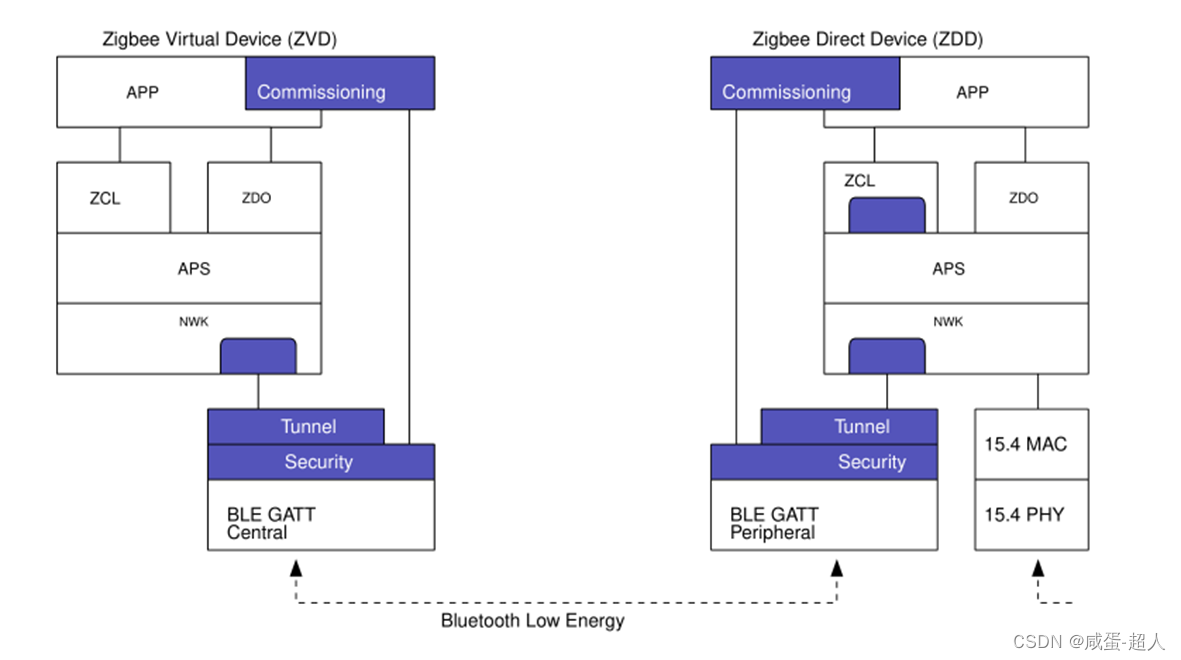

蓝色突出显示的为本协议栈中的新技术项目，包括

基于Zigbee Direct的系统包含两种设备：

 Zigbee直连设备（ZDD）和Zigbee虚拟设备（ZVD）。

• ZDD的特点：
  是具有IEEE 802.15.4 radio和Bluetooth Low Energy (BLE) radio，并以外围角色运行BLE。

• ZVD的特点：
  是至少有一个BLE radio，并以中心角色运行BLE。


在实践中，ZDD通常是常规的Zigbee设备，而ZVD通常是智能手机和智能音箱。

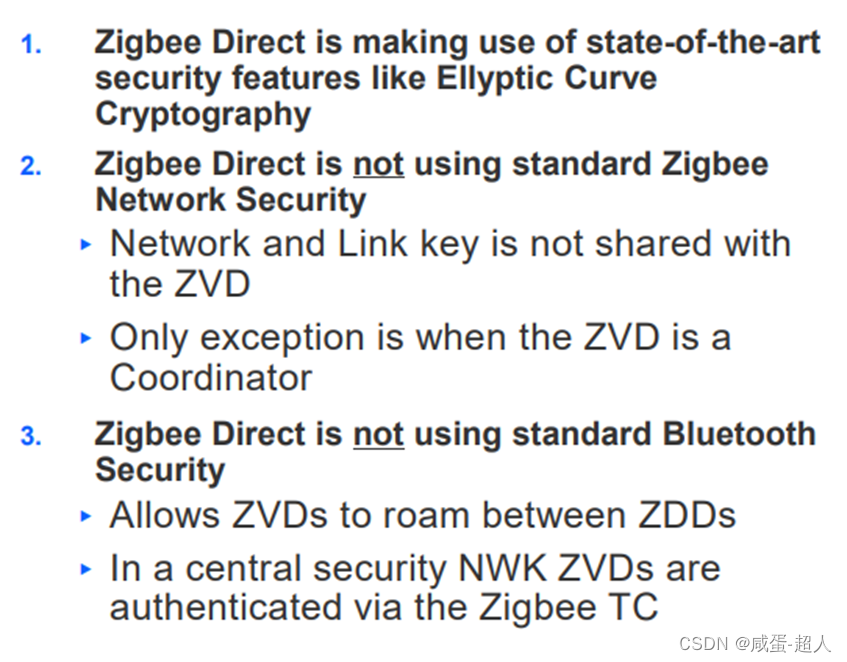

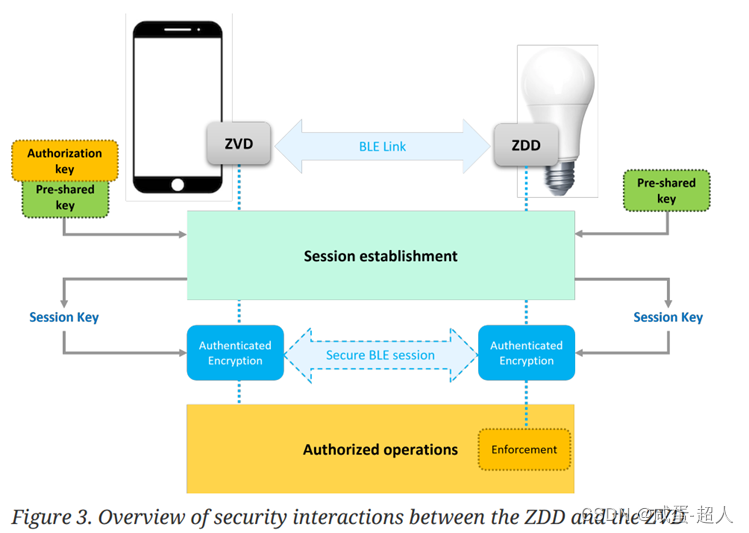

2. 安全性

3. 关键成员类型

3.1 ZVD

Zigbee虚拟设备(ZVD)是一种蓝牙低能耗设备，如手机或智能音箱，具有Zigbee Direct功能，在Zigbee网络中扮演某种角色(如信任中心、专员)或采用某种设备类型(如终端设备、路由器、协调器、信任中心)。

ZVD的软件堆栈可以由ZVD应用程序、Zigbee PRO网络堆栈和客户端Zigbee Direct定义的蓝牙低能耗服务实现组成。

要至少支持蓝牙4.0版本的低功耗蓝牙。

3.2 ZDD

ZDD是一种Zigbee设备（协调器/路由器/终端），能够同时运行Zigbee PRO和BLE协议栈，实现某些基于BLE的数据设备（ZVD）和Zigbee PRO网络之间的数据交换功能。

疑问：

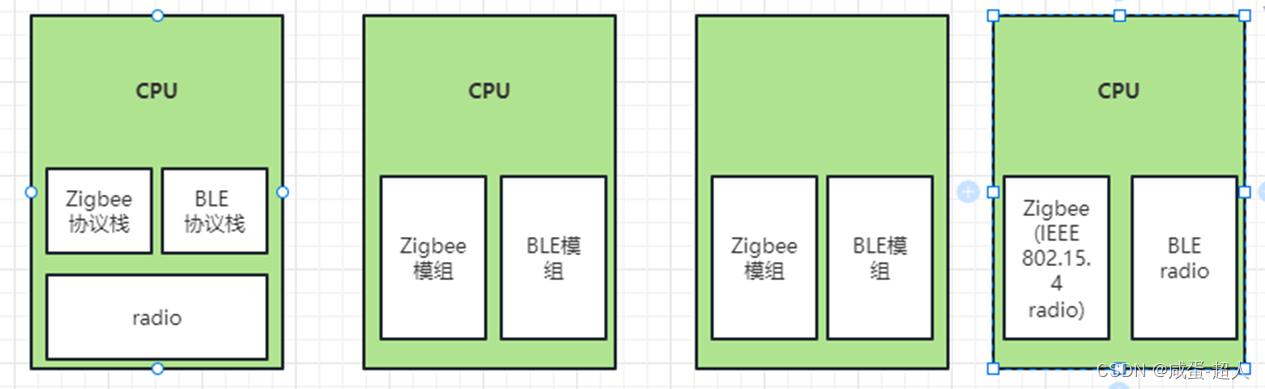

关于ZDD的物理形态我是有些疑问的,比如是下图中的哪一种形态呢？
通过一些资料查询，目前最有可能的是最后一种形态。
ZDD 硬件 = Zigbee radio + BLE radio
然后软件上同时运行zigbee pro和Ble协议栈或者说是全新的zigbee direct协议栈。

实际了解到好像是第一种的情况，即只有一个射频电路，然后BLE和zigbee分时复用。

4.使用场景

互联互通：

• 无需WiFi或者网络，使用智能手机、智能音响等（PC等）可以通过蓝牙连接ZigBee网关，控制ZigBee设备节点；
• 无需WiFi或者网络，使用智能手机、智能音响等（PC等）可以通过蓝牙连接直接控制Zigbee节点（例如ZDD的灯泡）。

现场施工：

• ZigBee网络功能排查。现场排查可以通过BLE手段排查设备本身和ZigBee网络，方便观察ZigBee工作状态，相当于连接了设备串口。
