逻辑与非门

逻辑与非门是数字逻辑与门和非门串联的组合。

1、概述

NAND(非与)门的输出通常处于逻辑电平“1”,并且仅当其所有输入都处于逻辑电平“1”时才变为“低”至逻辑电平“0”。 逻辑与非门是我们之前见过的与门的反向或“互补”形式。

在这里插入图片描述

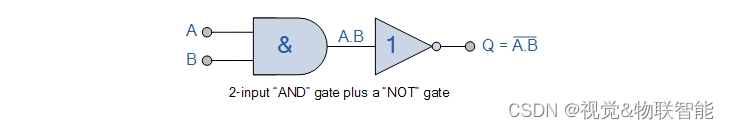

逻辑与非门等效

逻辑“与非”门的逻辑或布尔表达式是“逻辑加法”的逻辑或布尔表达式,它与“与”门相反,它对输入的补码执行操作。 它的布尔表达式由单个点或句号符号表示,( . ) 带有一条线或上划线,( ‾‾ ) 表示表达式上方的 NOT 或 NAND 门的逻辑非,给出布尔表达式: A . B ‾ = Q \overline{A.B} = Q
