【VCS】Verdi常用指令

大家好，欢迎来到IT知识分享网。

1. 使用技巧：

   verdi实用技巧-腾讯云开发者社区-腾讯云

2. ctrl+w：将鼠标指向需要添加到波形上的信号名，通过该快捷键将该信号添加到波形上；


   verdi常用快捷键总结：

   shift+l：当鼠标指向波形区时刷新波形，当鼠标指向代码区（src1）时刷新代码；

   z：缩小波形，显示更长时间的波形；

   Z：放大波形，显示更短时间内的波形；

   f：显示全局的波形；

   shift+s：将当前存在于到波形区的信号保存为.rc后缀的信号列表；

   shift+m：波形区快捷添加标记时刻；

   ctrl+d：删除所有信号列表；

   x：在代码区快捷查看所有信号的当前状态；

   在波形区域固定curson（鼠标左键）和marker（鼠标中键）的距离；

   h：在波形区快捷查看信号的全路径；

   c：自定义信号的颜色和粗细；

   t：按一次切换一次信号颜色；

   m：将信号移动到黄线位置；

   y：移至中央并保持居中，再按取消固定居中；

   n：指针跳到信号的下一个跳变沿；

   N：指针跳到信号的上一个跳变沿；

3. 查找：

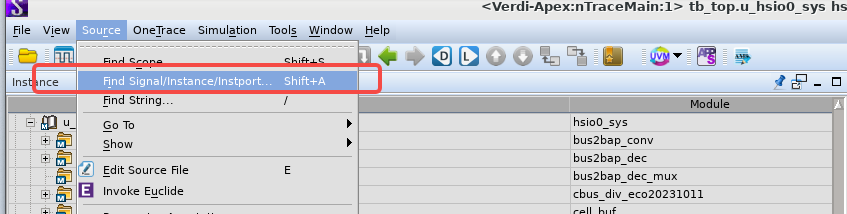

   2. 查寻模块实例化的位置

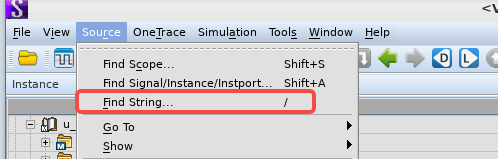

   3. .查寻字符串，配合正则匹配效率更高

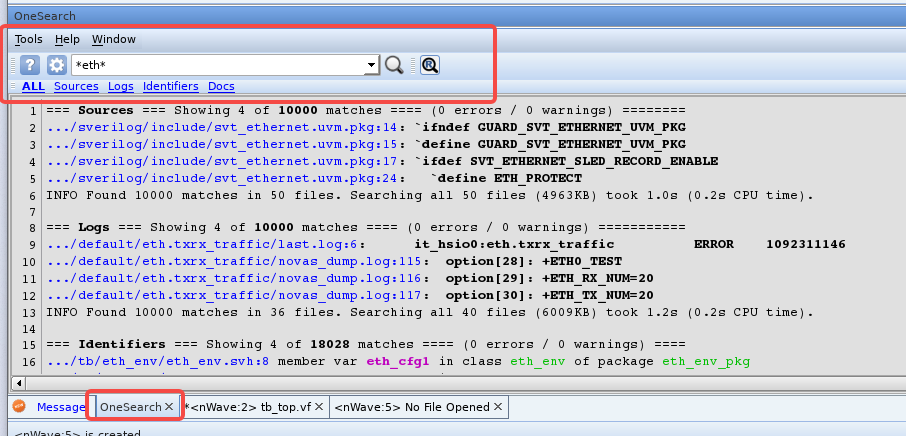

   4. verdi还提供onesearch，支持正则，可以搜索各种类型的信息，速度快

   在Instance列找到hierarchy

4. 波形信号操作：

   1.

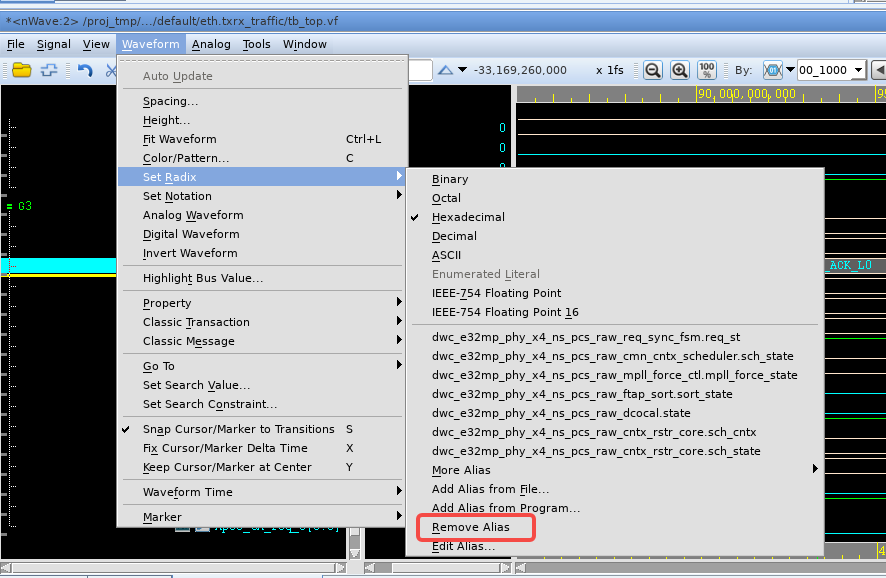

   2. 状态机还原：状态机寄存器如何回到原来的数值进制显示，选中信号，然后点remove alias
   3. 显示上升沿/下降沿数量：选择信号->选择要选定的时间范围

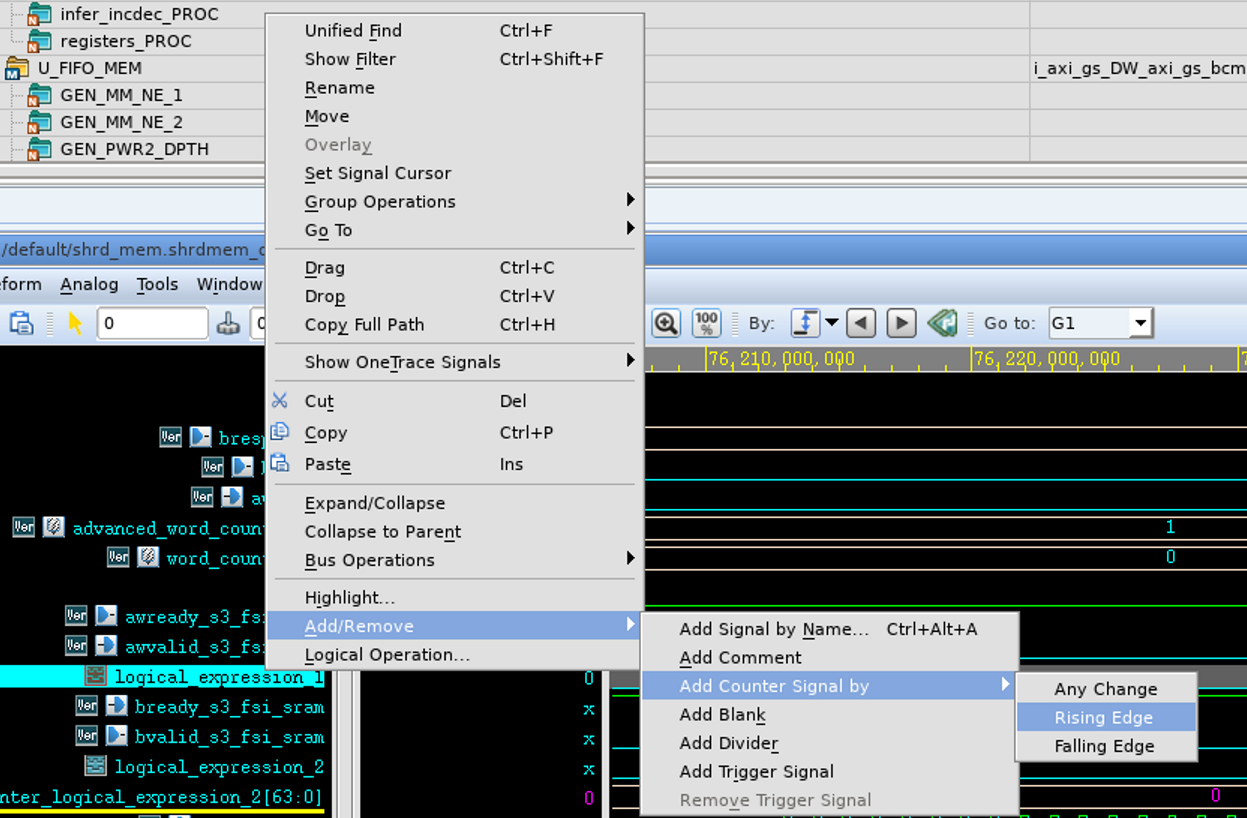

   4. 显示信号的数量：选择信号->右键->Add/Remove->Add counter signal

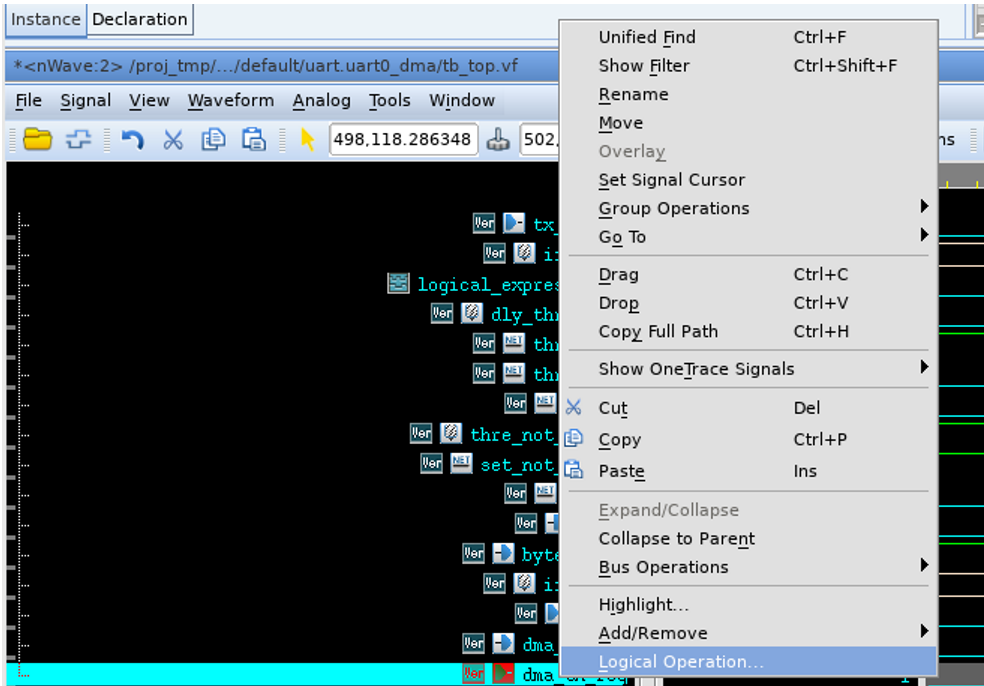

   5. 通过逻辑表达式重新生成新的信号波形：选择信号->右键

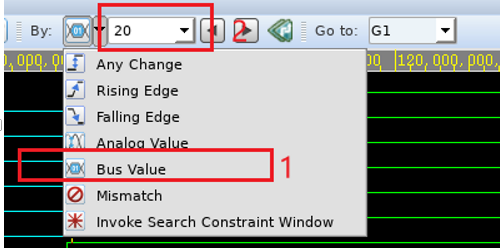

   6. 查找某信号某值坐在位置：点击by旁边的下拉小箭头，选择bus value，然后在框中填写查找值，点击右箭头

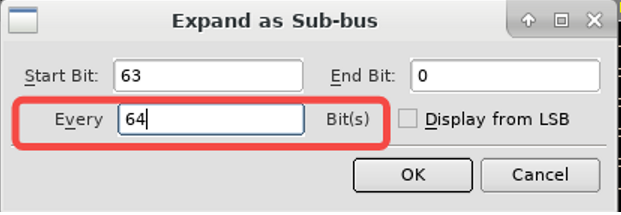

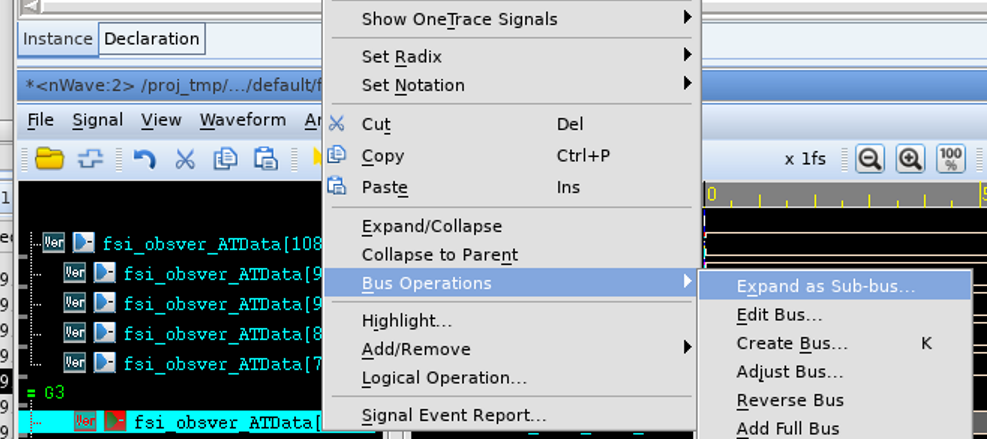

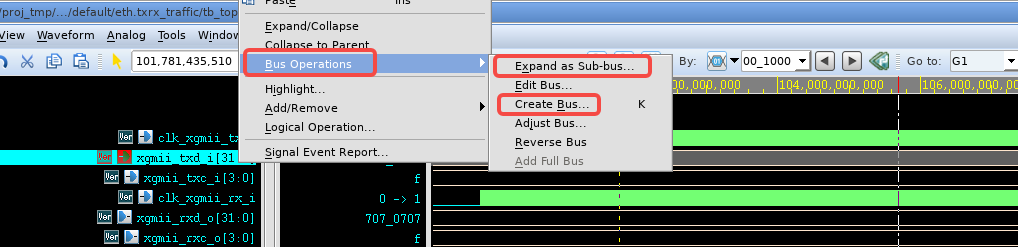

   7. 信号拆分方法：右键信号->填写位数
   8. 信号合并：右键信号
   9. 波形里glich的调试方法：view->expand delta  怎么在fsdb波形中构造一个0ps的毛刺

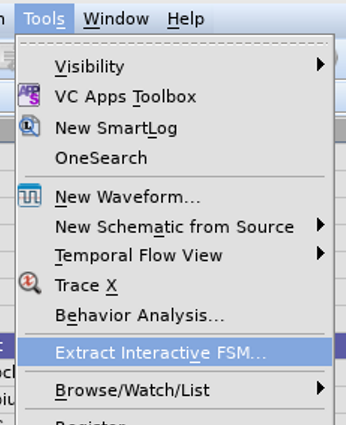

   显示状态机名称（注意要求是原始的状态机信号）

5. 工具使用：

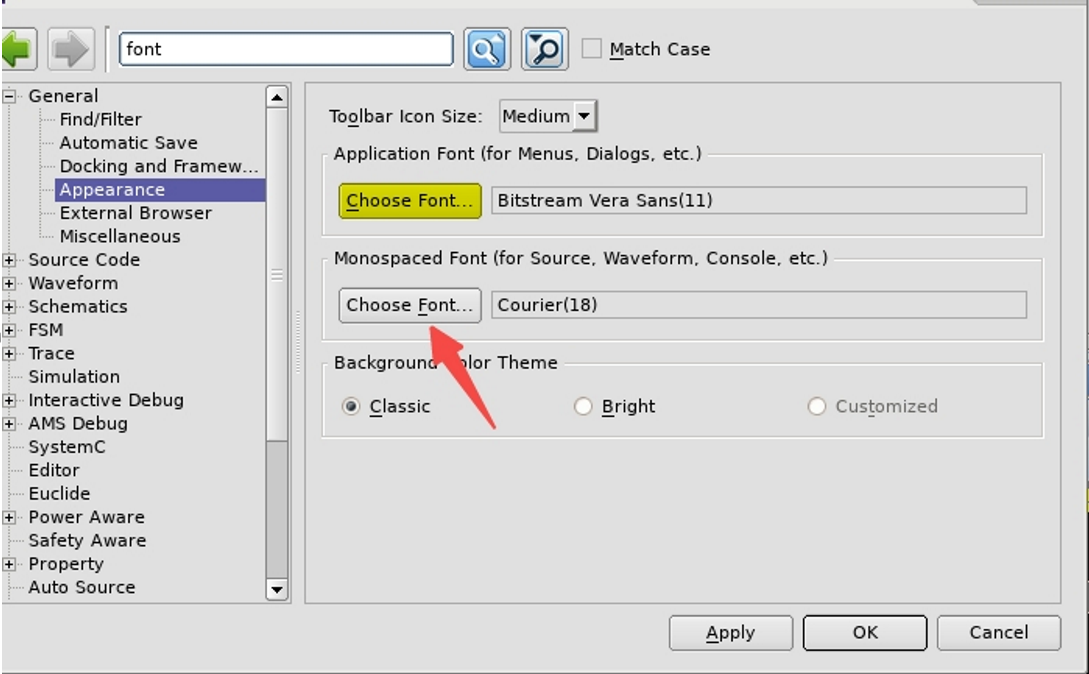

   1. 调整字体大小方法：Tools -> Preference，然后搜索font

6. Verdi打开波形文件指令

   1. verdi -dbdir simv.daidir/ 打开仿真器数据库（database）文件夹，其中存放的是包含了编译信息的中间数据
   2. verdi -ssf xxx.fsdb 打开fsdb波形文件，或vf文件（virtual fsdb）
   3. verdi -simflow 打开VCS产生的KDB（knowledge databse）

7. Verdi收集覆盖率指令

   1. urg -full64 -dir cov/*.vdb -dbname xxx_cov_date

   2. urg merge option


      指令	含义
      -full64/-mode64	以64bit的程序进行merge
      -parallel	并行merge
      -dir <dir>	指定要拿到的db的hier
      -dbname <dir_name>	指定输出的merge后的文件夹
      -elfile <file>	忽略掉指定el文件中的覆盖率
      -elfilelist <file>	忽略掉指定el文件列表中的覆盖率
      -hier <file>	指定文件，该文件包含要排除的module definitions,instances,hierarchies
      -f <xxx_path/xxx_vdb.fl>	指定filelist,filelist包含多个vdb
      -report <dir>	输出report
      -noreport	不输出最终的report，只merge
      -warn none	忽略warning信息
      -matric +[line,cond,fsm,tgl,branch,assert]	提取特定的coverage
      -line nocasedef	line覆盖率包含不考虑default case
      -show tests	显示覆盖率信息具体对应的用例
      -show ratios	显示每种得分下覆盖的数量和总数
      -tgl portsonly	仅提取port的toggle覆盖率,不考虑net和variables
      -map <mod>	提取需要merge coverage的模块名
      -grade testfile	在当前目录的urgReport下产生gradedtests.txt文件，显示用例对提升覆盖率的贡献排名

   3. 打开覆盖率文件：（注意要在自己的路径下打开，他人路径打开会失败，因为verdi需要缓存一些环境变量等）

      verdi -cov -cov_dir simv.vdb dve -cov -dir simv.vdb //无license时可用

   4. 打开带exclude文件的覆盖率：

      verdi -cov -covdir xxx.vdb -elfile xxx.el //指定el文件 verdi -cov -covdir xxx.vdb -elfilelist xxx.el//指定el list

   5. exclude掉层级及层级以下的选项：

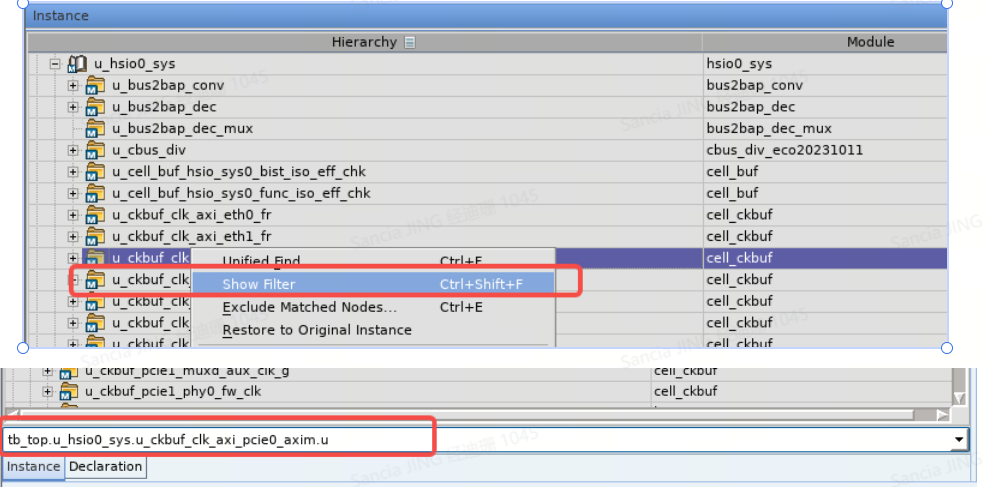

   6. exclude信号及信号全部路径：
      1. 选择File->Manage Verdi ELAB database，导入simv.daidir文件
      2. 对于要exclude的信号，右键信号->Exclude Connected Signals
   7. 指定生成的覆盖率层级：vcs option: -cm_hier xxx.cfg

      *cm_hier.list -tree xxx_hier 0 +tree xxx_hier 1 //参数含义： 数字：0代表全部层级；1代表当前层级；2代表当前及往下一个层级 +/-tree hier_name：对/不对指定层级统计coverage +/-module module_name:对/不对指定模块统计coverage +/-file file_name:只对file_name文件里面指定的模块的t统计coverage +/-moduletree module_name：对/不对指定的模块以及该模块下的模块，统计coverage +/-node 信号绝对路径：包括/去除对指定信号toggle coverage的统计

   生成覆盖率文件：
