一、开关电源的电路组成
  开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

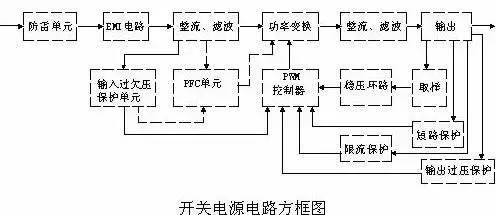

开关电源的电路组成方框图如下:


http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXm1jb81pVrxA3sc93xF6NGORsqGCJq6feRnaRFGrAf7Yibb9zg8SFaezg/640?wxfrom=5&wx_lazy=1

二、输入电路的原理及常见电路

1、AC输入整流滤波电路原理:

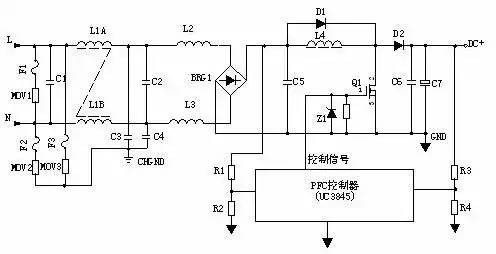

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmxRoWDib0hsibzvLXibGDOvpYGagUGvhuHT8Kr84ntj44wDJj7iciaqJicShA/640?wxfrom=5&wx_lazy=1

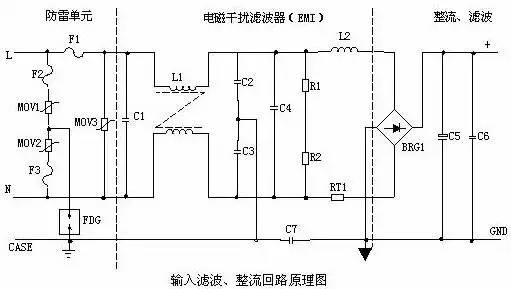

  ①防雷电路:当有雷击,产生高压经电网导入电源时,由MOV1、MOV2、MOV3:F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时,其阻值降低,使高压能量消耗在压敏电阻上,若电流过大,F1、F2、F3会烧毁保护后级电路。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmGrgRtFFWORJ0A4KfOicfUHNOSXbHia9iabyHUm4iatyCuY1mjBhAciazUmw/640?wxfrom=5&wx_lazy=1

  ①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容,L2、L3为差模电感。

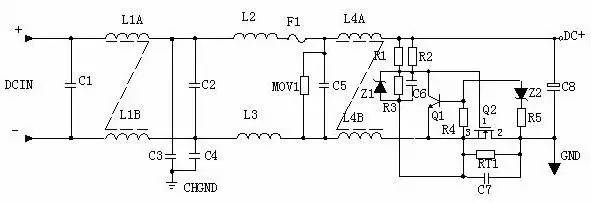

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmraAnibtAia74kHfCQ4snuC8KB9BbHGWyIqKiaHdI1icKEUPtAwe3iao3UNA/640?wxfrom=5&wx_lazy=1

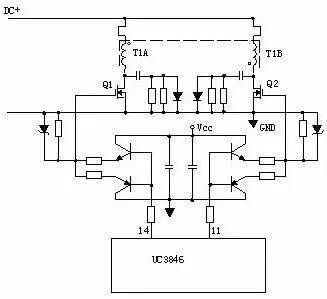

3、工作原理:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXm4NN0gNs2oicQ5Drsa8oDKM9OxvndClUL2S3WnljRecqic4gniblLpVNZw/640?wxfrom=5&wx_lazy=1

5、有驱动变压器的功率变换电路:

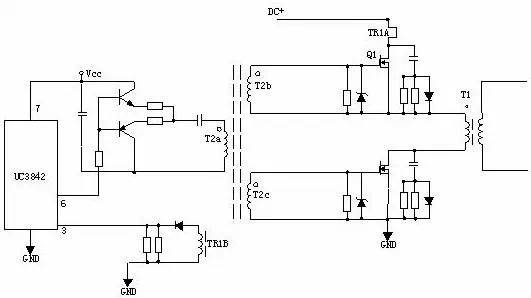

T2为驱动变压器,T1为开关变压器,TR1为电流环。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmZPNSLkZ6IqmPNHgkeUGSlUmfiaj9FDiaxmohlrhBzJA3CgTfpzVR7Rhw/640?wxfrom=5&wx_lazy=1

四、输出整流滤波电路:

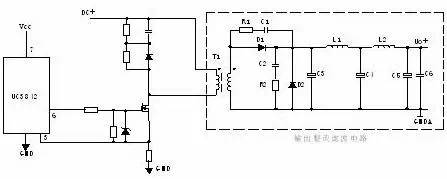

1、正激式整流电路:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXm3B8N5dVzICawqENvAMmrZzPcV0Rs67Dcgc5EaBCgibMj25F2jVzNg/640?wxfrom=5&wx_lazy=1

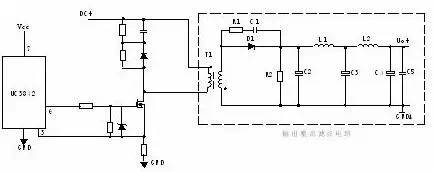

  T1为开关变压器,其初极和次极的相位同相。D1为整流二极管,D2为续流二极管,R1、C1、R2、C2为削尖峰电路。L1为续流电感,C4、L2、C5组成π型滤波器。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXm39ofDLWjuXYOXlQdALZsIysAKqjg3QSeNDR2CcCB3umDiaozyqGt2DA/640?wxfrom=5&wx_lazy=1

  T1为开关变压器,其初极和次极的相位相反。D1为整流二极管,R1、C1为削尖峰电路。L1为续流电感,R2为假负载,C4、L2、C5组成π型滤波器。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmkR6x0TVPD0UZib0K7U6MI1DHfpeUSice8FfvN8nV8qgibEd2OoialMxDCA/640?wxfrom=5&wx_lazy=1

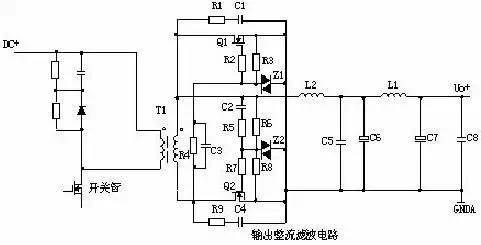

  工作原理:当变压器次级上端为正时,电流经C2、R5、R6、R7使Q2导通,电路构成回路,Q2为整流管。Q1栅极由于处于反偏而截止。当变压器次级下端为正时,电流经C3、R4、R2使Q1导通,Q1为续流管。Q2栅极由于处于反偏而截止。L2为续流电感,C6、L1、C7组成π型滤波器。R1、C1、R9、C4为削尖峰电路。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmxEiabicA0v0DkOxEcPxiaIxatoNs21EyU4Jj5okv784BickJ2KZvJFxJIg/640?wxfrom=5&wx_lazy=1

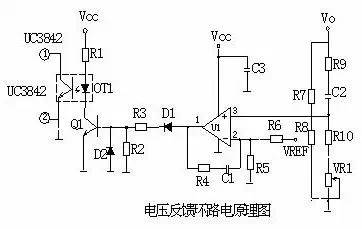

2、工作原理:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmiagnGhYoWHk6mk7lF5TCDSMic4KVy8hPiaAJnF7OwicOLtKfbhIbLbxK7w/640?wxfrom=5&wx_lazy=1

  当输出电路短路,输出电压消失,光耦OT1不导通,UC3842①脚电压上升至5V左右,R1与R2的分压超过TL431基准,使之导通,UC3842⑦脚VCC电位被拉低,IC停止工作。UC3842停止工作后①脚电位消失,TL431不导通UC3842⑦脚电位上升,UC3842重新启动,周而复始。当短路现象消失后,电路可以自动恢复成正常工作状态。

  3、下图是中功率短路保护电路,其原理简述如下:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmQelKyo9FvViceUkMnYWb8WkJpBgffECB8QZfzcsNQzUlOUlvwicJF0cA/640?wxfrom=5&wx_lazy=1

  当输出短路,UC3842①脚电压上升,U1③脚电位高于②脚时,比较器翻转①脚输出高电位,给C1充电,当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位,UC3842①脚低于1V,UCC3842停止工作,输出电压为0V,周而复始,当短路消失后电路正常工作。R2、C1是充放电时间常数,阻值不对时短路保护不起作用。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmtwlfpudwPJ8ic48Y6ibk0eHiatC5SAgV8nsVzrYN3CgC5vlaJbgYPopxQ/640?wxfrom=5&wx_lazy=1

  当输出电路短路或过流,变压器原边电流增大,R3两端电压降增大,③脚电压升高,UC3842⑥脚输出占空比逐渐增大,③脚电压超过1V时,UC3842关闭无输出。

  5、下图是用电流互感器取样电流的保护电路,有着功耗小,但成本高和电路较为复杂,其工作原理简述如下:

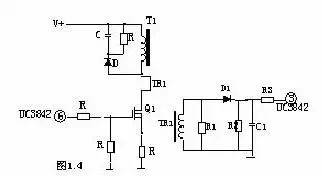

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmaw7pYFkxS29SAxonx3cnXRdu08YJlHiaibW57EW82cbtrTnvp1QC5nicQ/640?wxfrom=5&wx_lazy=1

  输出电路短路或电流过大,TR1次级线圈感应的电压就越高,当UC3842③脚超过1伏,UC3842停止工作,周而复始,当短路或过载消失,电路自行恢复。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmnKEFJcryGRJ5JIqruYh0FkpjGOr3dxu9fLo1lXxb3o6jvicIsQP00Mg/640?wxfrom=5&wx_lazy=1

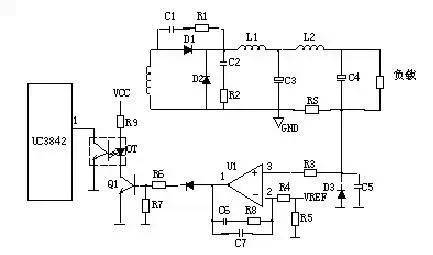

  上图是常见的输出端限流保护电路,其工作原理简述如上图:当输出电流过大时,RS(锰铜丝)两端电压上升,U1③脚电压高于②脚基准电压,U1①脚输出高电压,Q1导通,光耦发生光电效应,UC3842①脚电压降低,输出电压降低,从而达到输出过载限流的目的。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmTjcvibgQJShFr9Y3CTsP7clOdtAK9S3vFgX1pyrbxYrB9JBlm1rpkxQ/640?wxfrom=5&wx_lazy=1

  如上图,当Uo1输出升高,稳压管(Z3)击穿导通,可控硅(SCR1)的控制端得到触发电压,因此可控硅导通。Uo2电压对地短路,过流保护电路或短路保护电路就会工作,停止整个电源电路的工作。当输出过压现象排除,可控硅的控制端触发电压通过R对地泄放,可控硅恢复断开状态。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmQFPKw7sDa2RxkYsficXOf0dm3lpux4IqjiaH28pJZJ645PHGGVLfdPeA/640?wxfrom=5&wx_lazy=1

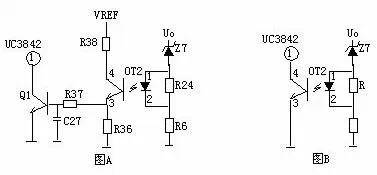

  如上图,当Uo有过压现象时,稳压管击穿导通,经光耦(OT2)R6到地产生电流流过,光电耦合器的发光二极管发光,从而使光电耦合器的光敏三极管导通。Q1基极得电导通,3842的③脚电降低,使IC关闭,停止整个电源的工作,Uo为零,周而复始,。

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmEDWuyuYr8I7PEfJAMXWzkEFwvvavNw1SMBTeWR9AT991LE3LlBQobw/640?wxfrom=5&wx_lazy=1

4、输出过压锁死电路:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmS9W7clOTCh8JrXgBR86R7ecNQNZZMCtp7Xge4GFORAibBd67bx0s7cg/640?wxfrom=5&wx_lazy=1

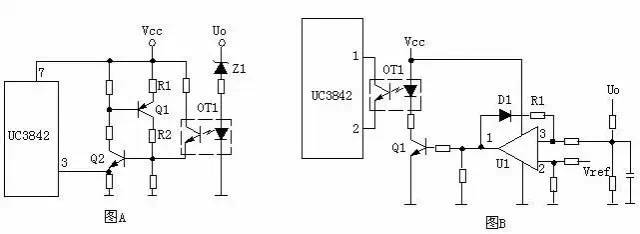

  图A的工作原理是,当输出电压Uo升高,稳压管导通,光耦导通,Q2基极得电导通,由于Q2的导通Q1基极电压降低也导通,Vcc电压经R1、Q1、R2使Q2始终导通,UC3842③脚始终是高电平而停止工作。在图B中,UO升高U1③脚电压升高,①脚输出高电平,由于D1、R1的存在,U1①脚始终输出高电平Q1始终导通,UC3842①脚始终是低电平而停止工作。正反馈?

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXmcoxF3sR7qrzdSZnBcBIBDBC9l9D7S59yeSugGiakibswwcSTDFAJmtUA/640?wxfrom=5&wx_lazy=1

2、工作原理:

http://mmbiz.qpic.cn/mmbiz/GFk2abHRMHSY4Dht9cs48icUib9FicazEXm475UWTKT6P4mrhFeSjgmq5nHzShCsujLcPQZDaxHnpKGOFqkd370VA/640?wxfrom=5&wx_lazy=1

2、工作原理:

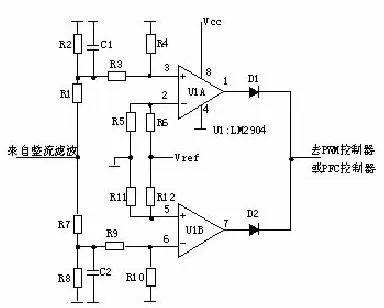

  AC输入和DC输入的开关电源的输入过欠压保护原理大致相同。保护电路的取样电压均来自输入滤波后的电压。取样电压分为两路,一路经R1、R2、R3、R4分压后输入比较器3脚,如取样电压高于2脚基准电压,比较器1脚输出高电平去控制主控制器使其关断,电源无输出。另一路经R7、R8、R9、R10分压后输入比较器6脚,如取样电压低于5脚基准电压,比较器7脚输出高电平去控制主控制器使其关断,电源无输出。
