modem (1)—手机主叫的信道流程与Modem Log简单分析

         信令：在网络中传输着各种信号，其中一部分是我们需要的（例如打电话的语音，上网的数据包等等），而另外一部分是我们不需要的（只能说不是直接需要）它用来专门控制电路的，这一类型的信号我们就称之为信令。通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。（百度百科）简单的理解：Modem与基站的交互过程就是基于信令。

        智能机的处理器：分为AP和BP。

二. 手机主叫流程：

     （1）.其总体大致流程如下：

      移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH业务信道支配完成为止。一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH支配阶段。

     ＊ 接入阶段：包括信道请求，信道激活，信道响应激活，立即支配，业务请求等几个步骤。经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。

     ＊ 鉴权加密阶段：包括鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶段，主叫用户的身份已经得到了确认，网络认为主叫用户是一个合法的用户，允许继续处理该呼叫。

      ＊TCH支配阶段：包括支配命令，支配完成。经过这个阶段，主叫用户的语音信道已经确定，如果在后面被主叫接续的过程中不能接通，主叫用户可以通过语音信道听到MSC的语音提示。

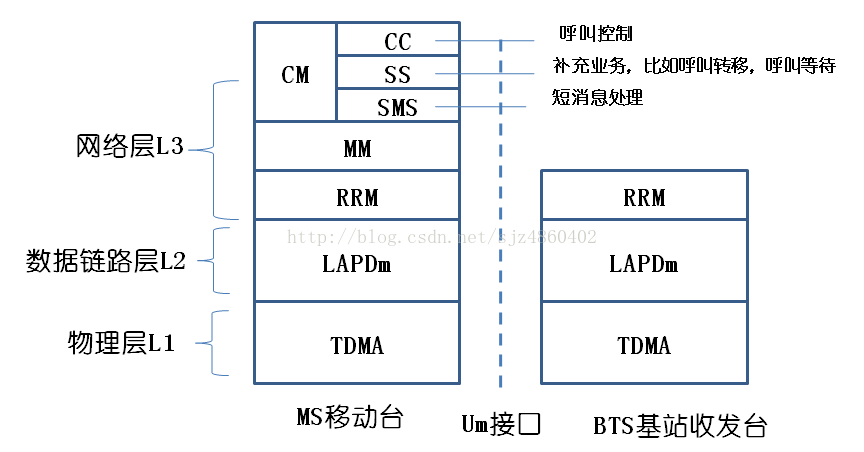

RRM(无线资源管理)：管理无线接口，包括信道的配置、传输的模式、上下行电平及通信质量的测量、切换的操作等；

MM(移动性管理)：   主要是建立在RRM上用于处理移动安全性和安全保密性的功能组；

CM(接续管理)：位于两组之上，用于完成点对点通信的建立，   它又分为CC(呼叫控制)、SS(补充业务，比如呼叫转移，呼叫等待)、SMS(短消息处理)；

这三者之间的关系如下：RRM建立好了手机与基站的道路，并负责监控这条路。CM相当于物流，比如说打电话，它建立电话连接，不过在你运输之前，MM需要检查你是不是授权了，并且保证你传输过程中是保密的。

三. 主叫的三个阶段分析：

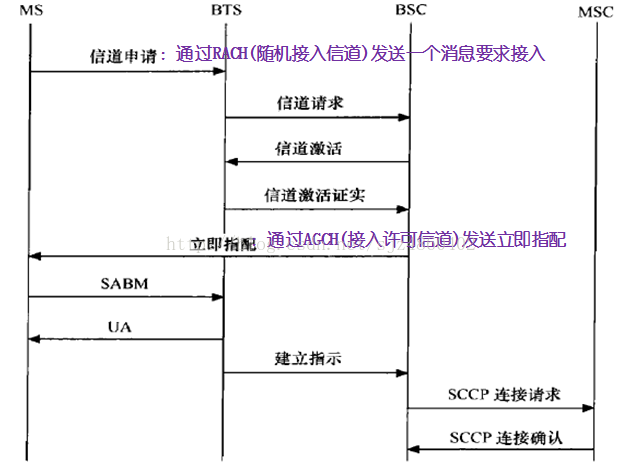

     （1）. 接入阶段（RRM的初始化）：

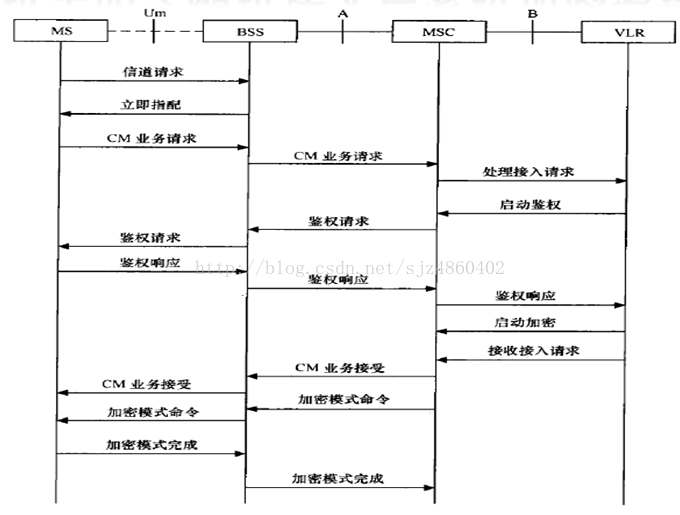

            （2）. 鉴权加密阶段

                      鉴权阶段：RR建立之后，MS发送“CM业务请求”，MSC/VLR收到MS发送的CM业务请求消息之后，需要鉴定移动用户的身份， 于是MSC发送“鉴权请求”给

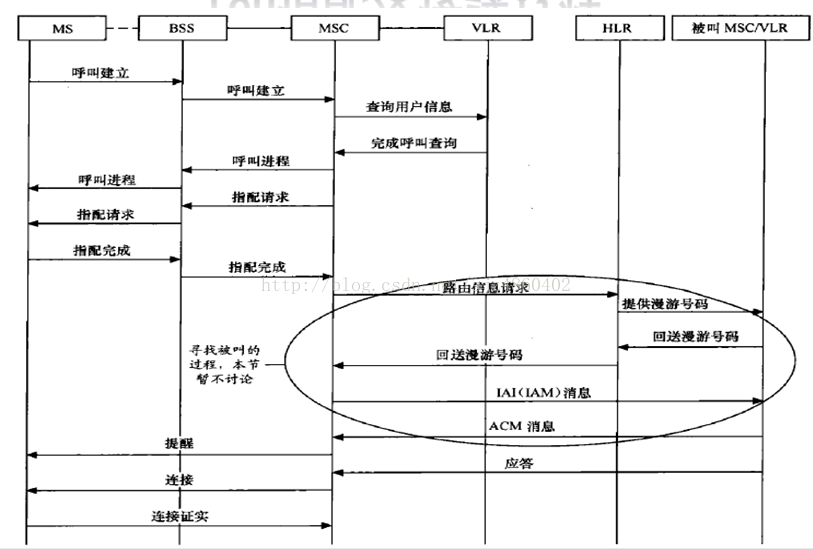

            （3）.TCH支配阶段

                         果不能继续，则向MS发送“release complete”消息；如果可以向MSC发回“完成呼叫能力查询”的消息，指示MSC可以进行下一步动作，只有呼叫继续才给你分配

                         TCH信道。MSC收到消息后，向MS发送“呼叫进程(call proceeding)”消息，告诉MS别急，还在处理。然后MSC通知BSC来给此次呼叫分配TCH信道，BSC向MS

                         发送“信道指配”消息，安排MS到TCH信道进行话务接续，至此TCH信道建立，通话建立。

                         主叫的TCH信道建立完成后，接下来就是等待被叫的响应了，被叫的响应分为“提醒(Alerting)”和“连接(connect)”，当收到被叫的“提醒”消息，则表示已经建立了通

                        路；当收到被叫用户“应答”消息后，主叫MSC给主叫MS发送一条“连接”消息，告诉主叫可以进行通话了，主叫MS收到之后向系统发送“连接证实(connect ACK)”告

四. Modem Log 分析

      （1）. 打电话正常时Modem LOG分析

                红色字体：MS －> NW，表明是从手机到基站发送信令。
