AutoCAD2014第一章 快速入门

大家好，欢迎来到IT知识分享网。

AutoCAD的基本功能

AutoCAD具有功能强大、易于掌握、使用方便和体系结构开放等特点，能够绘制平面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工程技术人员的欢迎。

AutoCAD所包含的基本功能有图形的绘制与编辑功能、尺寸标注功能、图形显示控制功能、三维模型渲染功能、图形的输出与打印功能以及二次开发功能6种。

AutoCAD的学习方法

1. 了解手工制图的方法，掌握作图过程中的几何知识。
2. 熟悉常用命令，快捷键要熟练掌握，通过实际的综合案例来提高自己对于命令的掌握。

AutoCAD的工作空间

AutoCAD 2014为用户提供了4种工作空间，分别是【AutoCAD经典】、【草图与注释】、【三维基础】以及【三维建模】工作空间。

切换工作空间的方法

1. 菜单栏上的工具| 工作空间的命令，选择对应的工作空间。
2. 状态栏，选择工作空间。
3. 快速访问工具栏选择工作空间。


   菜单栏不显示：
   在命令栏中输入“menubar”，输入1，按下回车键，显示出菜单栏。





AutoCAD2014工作界面认识

应用程序

快速访问工具栏

标题栏

菜单栏

工具栏

功能区

选项板是一种特殊的选项板，位于绘图区的上方，是菜单和工具栏的主要替代工具，用于显示与基于任务的工作空间关联的按钮和空间。默认状态下，在【草图与注释】工作界面中，【功能区】选项板中包含【默认】、【插入】、【注释】、【布局】、【参数化】、【视图】、【管理】、【输出】、【插件】、【Autodesk 360】和【精选应用】11个选项卡，每个选项卡中包含若干个面板，每个面板中又包含许多命令按钮。

绘图区

命令行和文本窗口

状态栏

绘图环境的设置

设置绘图单位

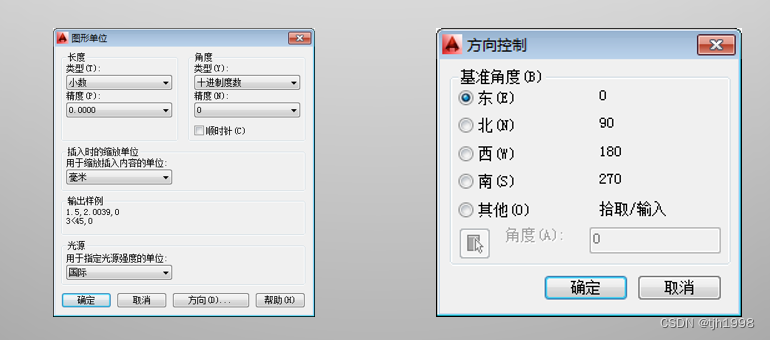

在开始绘制图形前，需要确定图形单位与实际单位之间的尺寸关系，即绘图比例。另外，还要指定程序中测量角度的方向。对于所有的线性和角度单位，还要设置显示精度的等级，如小数点的倍数或者以分数显示时的最小分母，精度的设置会影响距离、角度和坐标的显示。执行以上任一命令，均可以打开【图形单位】对话框，通过该对话框可以设置长度和角度的单位与精度。

设置图形界限

课堂实例

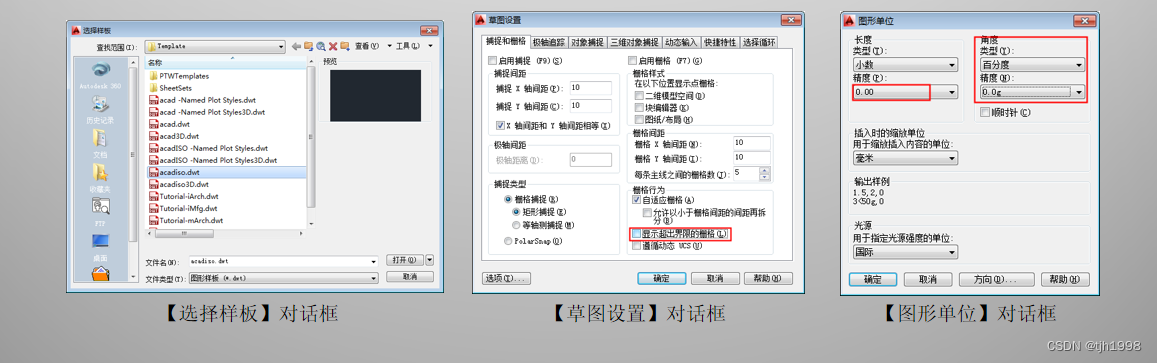

1. 选择样板。单击【快速访问】工具栏中的【新建】按钮 ，打开【选择样板】对话框，选择所需的样板文件。
2. 设置参数。在命令行中输入DS【草图设置】命令并回车，打开【草图设置】对话框，在【捕捉和栅格】选项卡中，取消【显示超出界限的栅格】复选框的勾选。
3. 设置参数。在命令行中输入UN【图形单位】命令并回车，打开【图形单位】对话框，修改【长度】选项组中的【精度】为【0.00】、【角度】选项组中的【类型】为【百分度】、【精度】为【0.0g 】 。
   保存样板。

4. 完成绘图环境的设置后，单击【快速访问】工具栏中的【保存】按钮 ，将文件保存为DWT样板文件。

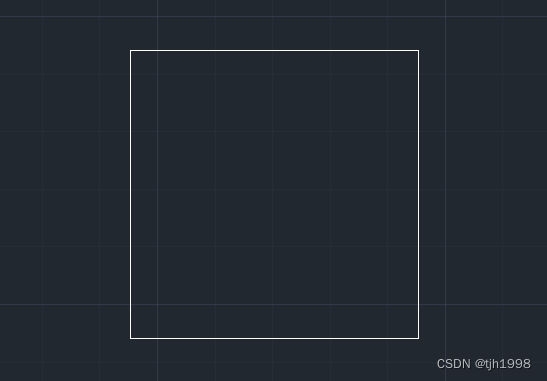

绘制第一个AutoCAD图形

练习直线命令

1. 输入L命令
2. 状态栏上，打开正交模式
3. 输入对应的尺寸大小。
4. 通过空格键或者回车键来结束图形的绘制。


   F8打开或者关闭正交模式。
