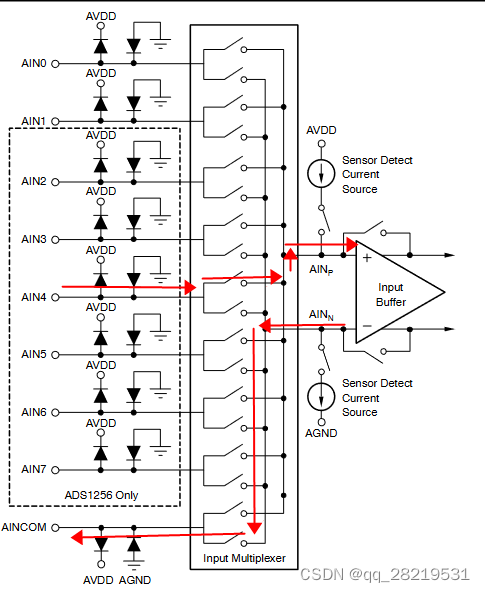

所以如果使用单端模式，如下图，AINCOM接模拟地，AINp作为模拟输入端口选择，AINn连接到AINCOM，输出正向电压，那么有效范围为0-0x7FFFFF。

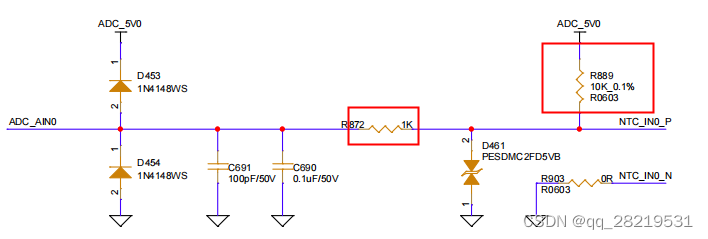

模拟输入引脚外接电路如下：

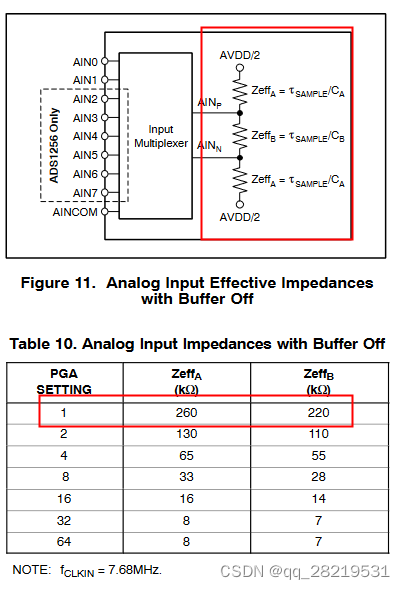

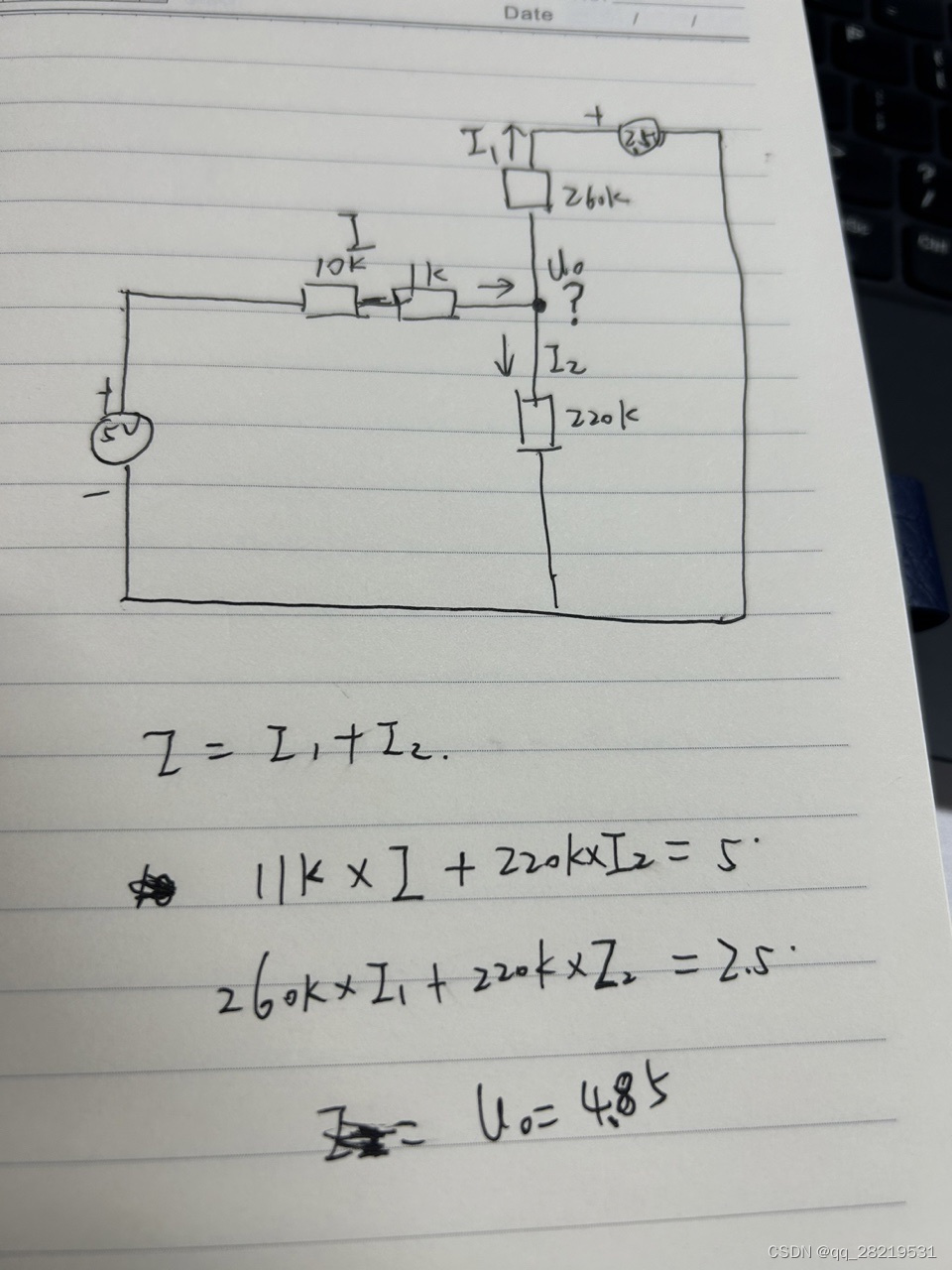

上图为buffer 未使能时，按照上述电路。电路图如下：
计算出adc实际输入电压与5V电压有偏差。所以这里需要使能buffer。
DRDY： 为低电平时，表示数据准备好

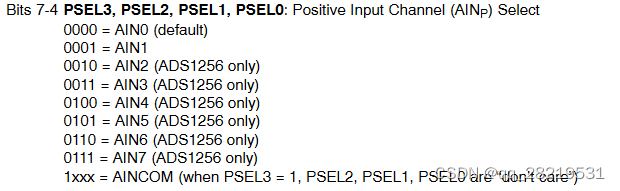

表示以正值输入。

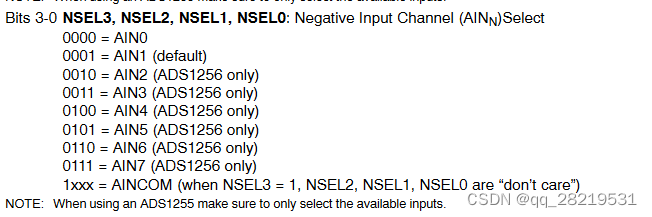

表示已负值输入。
AINCOM：表示公共输入，单端时不用管。
DR： 设置AD转换速率。
&spi0 {
status = "okay"; ads1256: ads1256@0 {
status = "okay"; compatible = "alientek,ads1256"; reg = <0x0>; spi-max-frequency = <0>; drdy-gpio = <&porta0 1 GPIO_ACTIVE_HIGH>; pdwn-gpio = <&porta0 2 GPIO_ACTIVE_LOW>; reset-gpio = <&porta0 3 GPIO_ACTIVE_LOW>; cs-gpio = <&porta0 7 GPIO_ACTIVE_LOW>; }; }; 免责声明：本站所有文章内容,图片，视频等均是来源于用户投稿和互联网及文摘转载整编而成，不代表本站观点，不承担相关法律责任。其著作权各归其原作者或其出版社所有。如发现本站有涉嫌抄袭侵权/违法违规的内容,侵犯到您的权益，请在线联系站长,一经查实,本站将立刻删除。 本文来自网络,若有侵权，请联系删除，如若转载，请注明出处：https://haidsoft.com/133935.html
