目录：
一、电气应用汇总
1、下降沿的信号转为脉冲信号
2、电力/电气/电工知识汇总
3、工业环境传感器汇总
4、接触器
5、自锁、互锁、联锁
6、高压开关一次接线不规范极端情况放电的解决
7、中间继电器及其底座
8、按钮触点延伸与扩展
二、电工应用汇总
1、零火接线正确，灯闪烁解决
三、自制设备
1、自制气动冲床
2、墙壁开关检测装置
一、电气应用汇总
1、下降沿的信号转为脉冲信号
将按钮处接在要启动脉冲的信号, KA1的常开触点接用5S下降沿脉冲启动电路即可。
图1.1.1 电平转脉冲
2、电力/电气/电工知识汇总
3、工业环境传感器汇总
4、接触器
5、自锁、互锁、联锁
1）自锁
也称起保停电路，而这里的自锁也就是起着保持的作用。自锁，也就是自己将自己“锁住”，在没有其它因素的情况下保持这个状态。
图1.5.1 自锁
这里的自锁电路其实就只有2根线和一个常开触点：启动按钮SB1的上下两端本别有一根线接至了接触器KM的常开触点，这就是这个电路的自锁电路。如果这个电路没有自锁电路，那么它只能有电动启动停止的功能，而不能自行保持运行的状态了。
实际应用详见“涌流延时器的出口时间测试之六、涌流延时器出口时间测试”。
——————————-
2）互锁
听这个名字就知道它与自锁不同，自锁是只影响自己的电路。而互锁则是至少有2个支路且相互影响的。如图所示：

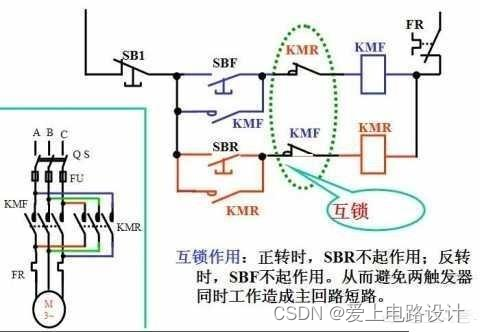

图1.5.2 互锁
这里是电动机正反转的电路图，我们知道电动机正反转的2个接触器是不能同时吸合的，同时吸合会导致短路。那么我们为了不让其同时吸合则引入了互锁电路。
当接触器KMR吸合时，KMR的常闭触点打开，而这个常闭触点又串联在接触器KMF的启动回路上，当KMR的常闭触点打开时，KMF是无法得电，自然也无法吸合。反之亦然。
——————————-
3）联锁
联锁其实就是互锁的升级版，具体我们如图：

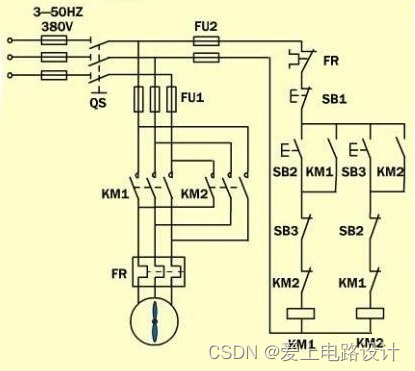

图1.5.3 联锁
上图按钮SB2、SB3使用了一对常开触点和一对常闭触点。我们按下按钮SB2时，不但启动了自己这一条回路（KM1），并且无论另一条回路是否启动（KM2），我们都使这条回路断开。
在这里按钮SB2的常开触点是启动自己这一条支路的（KM1），而按钮SB2的常闭触点则是断开另一条支路（KM2）的。
6、高压开关一次接线不规范极端情况漏电的解决

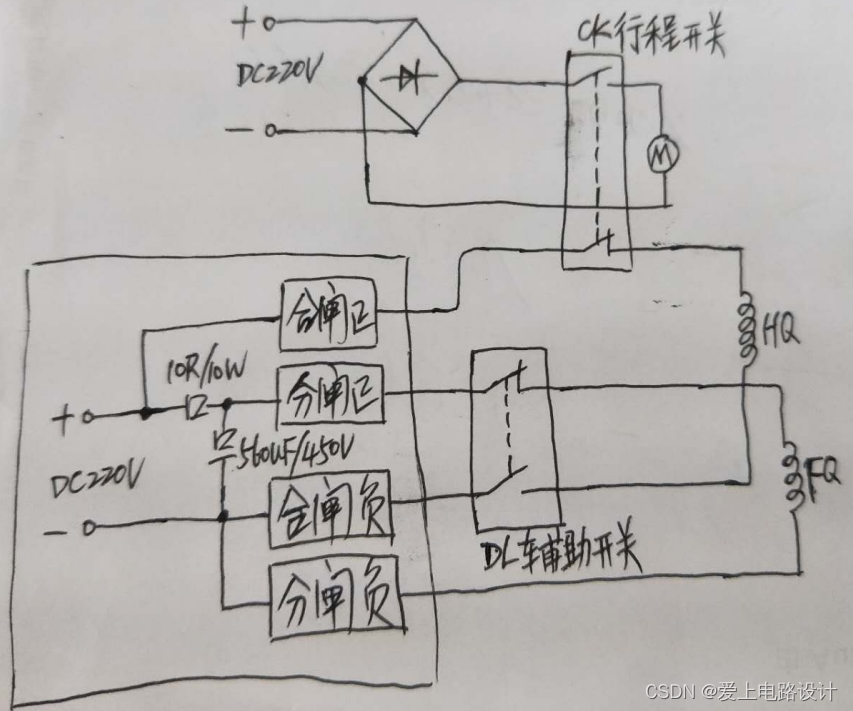

下图处于储能、合位状态，方框内为控制器内部回路。储能后才能合闸。
DL辅助开关受潮和或灰尘太多，造成安全距离不足和或电气间隙不够。如下图的接线两组之间220V压降，极可能产生放电现象，拉低DC220V电压，甚至造成DC220V直接短路。
解决：由于高压开关已经安装到杆上，且母线带电，此处将控制器内部的合闸正与合闸负对调。
图1.6.1 高压开关一次接线
7、中间继电器及其底座
1）脚位分布简介
（1）中间继电器

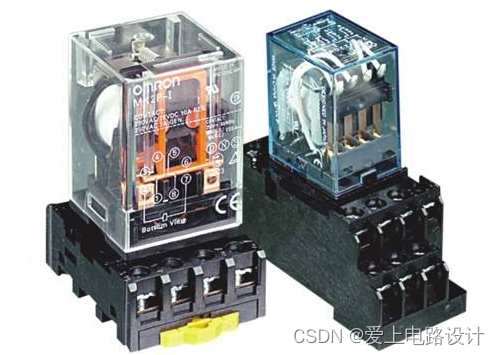

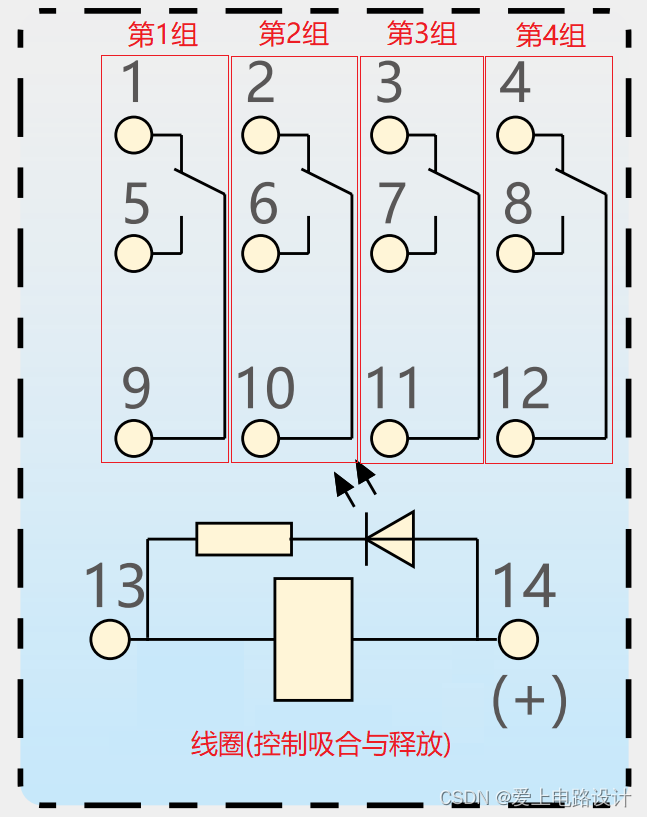

图1.7.1 14脚继电器接线图
（2）中间继电器底座

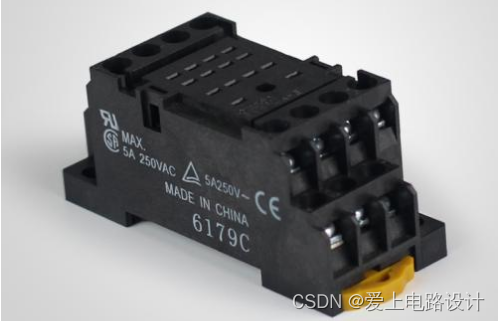

图1.7.2 继电器底座
① 其中13和14是继电器的线圈引脚，用来接控制电源，中间继电器就是通过控制其线圈的带电与否来控制触点的断与合。若继电器带指示灯，14脚继电器LED+，13脚继电器LED-。
② 1、5、9；2、6、10；3、7、11；4、8、12分别为四组触点，其中9、10、11、12为公共端，5、6、7、8为常开点，1、2、3、4为常闭点。
③ 如图1.7.2，第1、2、3、4四组是完全没有关系的触点，1只和5、9有关系，2、3、4和1一样。9和1是常闭（不通电时导通），通电后9往下去和5联通(图1.7.2是往左)，其他组类同。

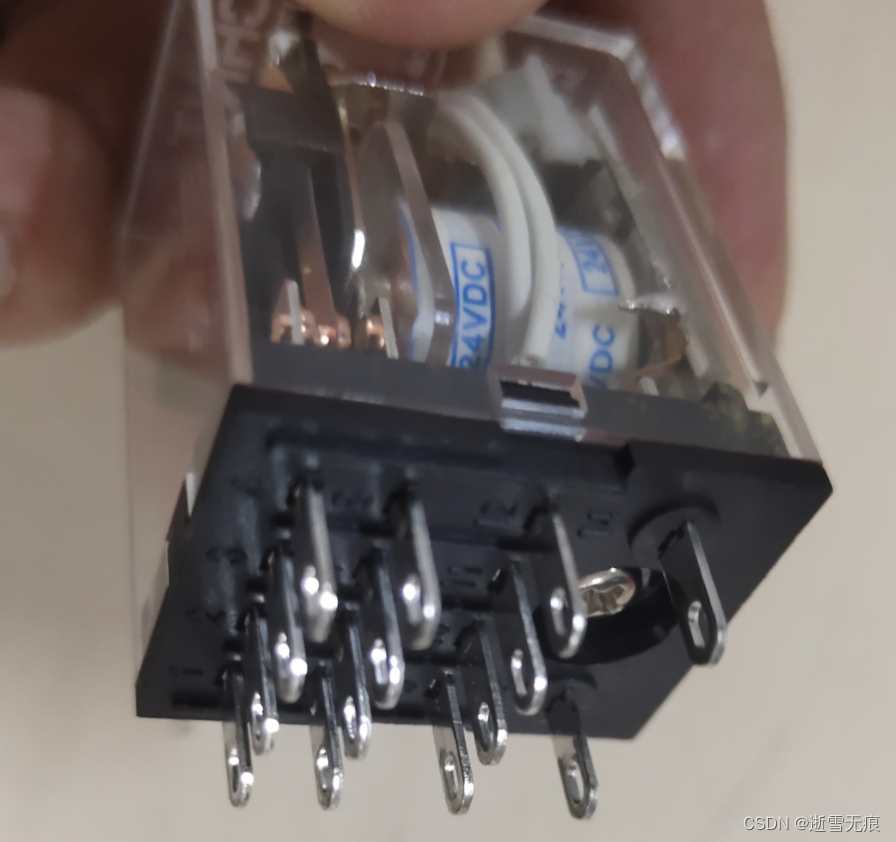

④ 简单的分辨方法：接继电器反转朝下，类似于图1.7.1所示，再透过外壳即可分辨出来。
——————————-
2）PYF继电器底座及其应用
（1）PYF08与PYF14
图1.7.3 PYF插座尺寸
图1.7.4 已安装的效果
欧姆龙PYF14A(小14脚5A电流)中间继电器底座可以配正泰JZX-22F(D)/4Z中间继电器(规格书)，如下图。

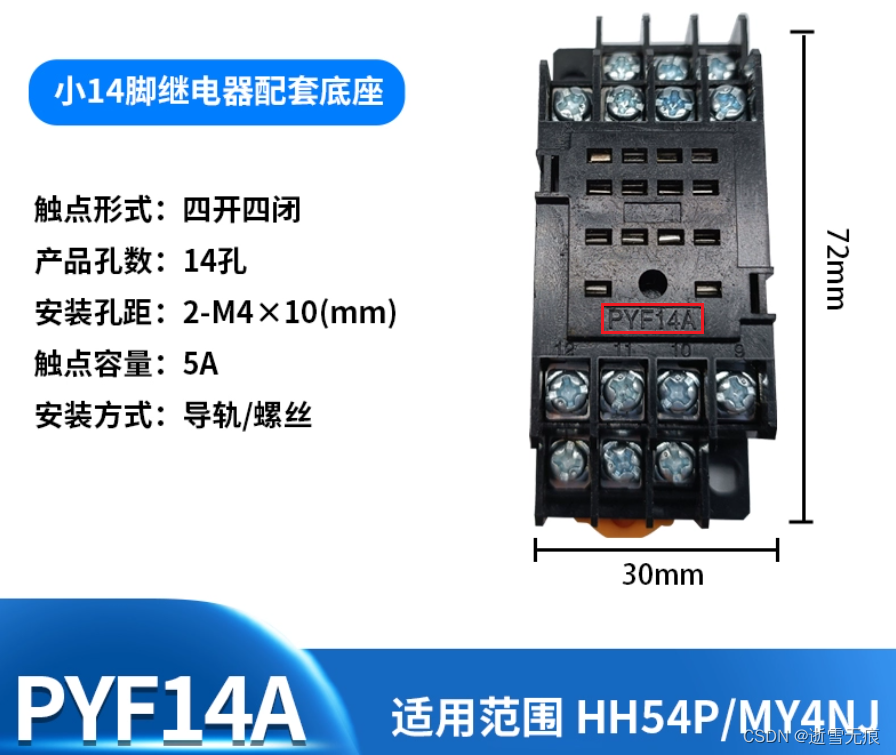

图1.7.5 PYF14A(小14脚5A电流)中间继电器底座
图1.7.6 JZX-22F(D)/4Z中间继电器

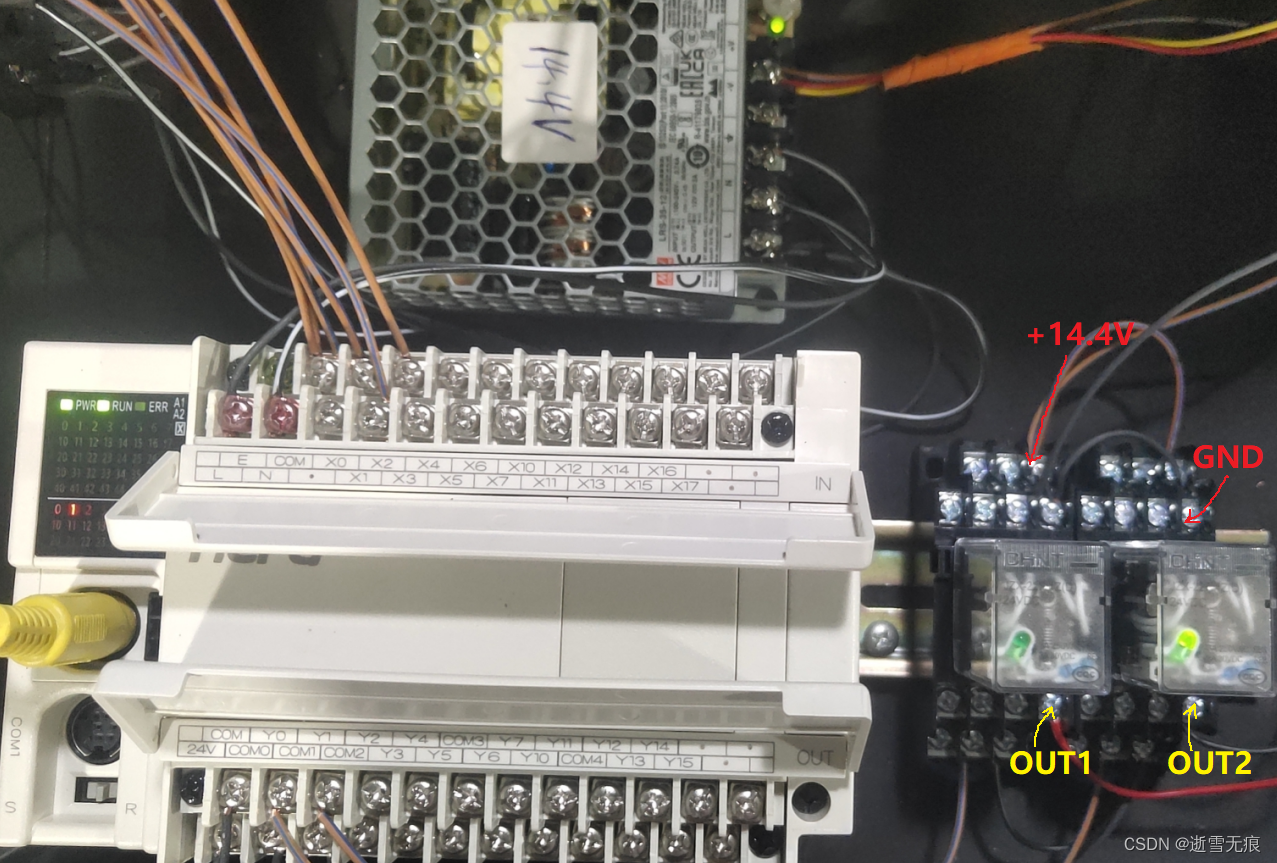

图1.7.7 实际应用(PLC控制中间继电器)

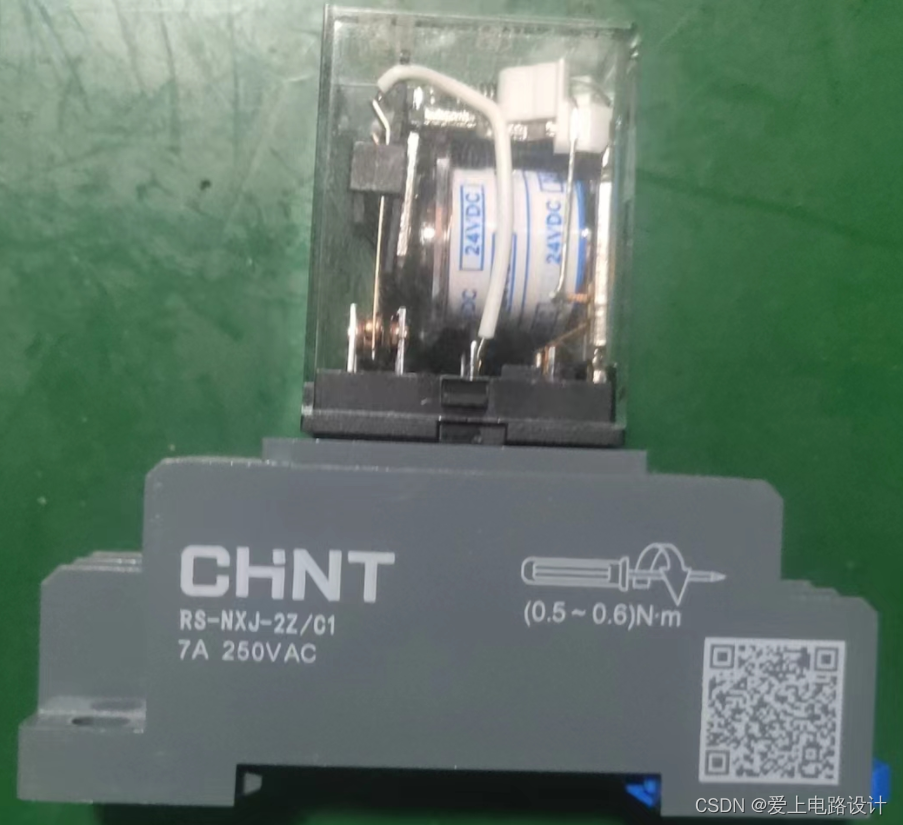

PYF08A(小8脚5A电流)中间继电器底座(正泰型号：RS-NXJ-2Z/C1)可以配JZX-22F(D)/2Z中间继电器，如下图。
——————————-
3）PY08与PY14继电器底座

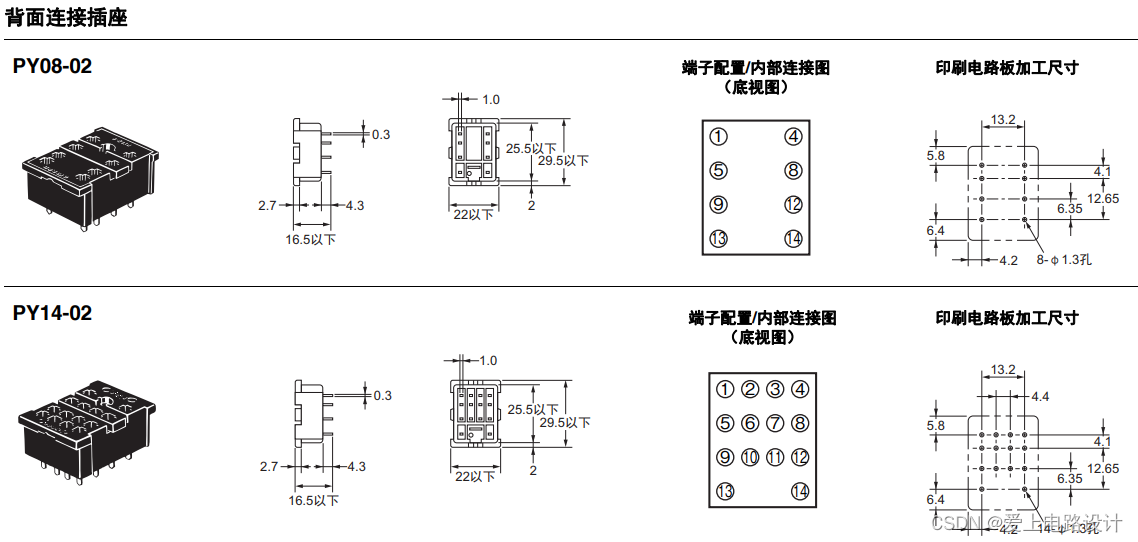

图1.7.8 PY插座的尺寸
——————————-

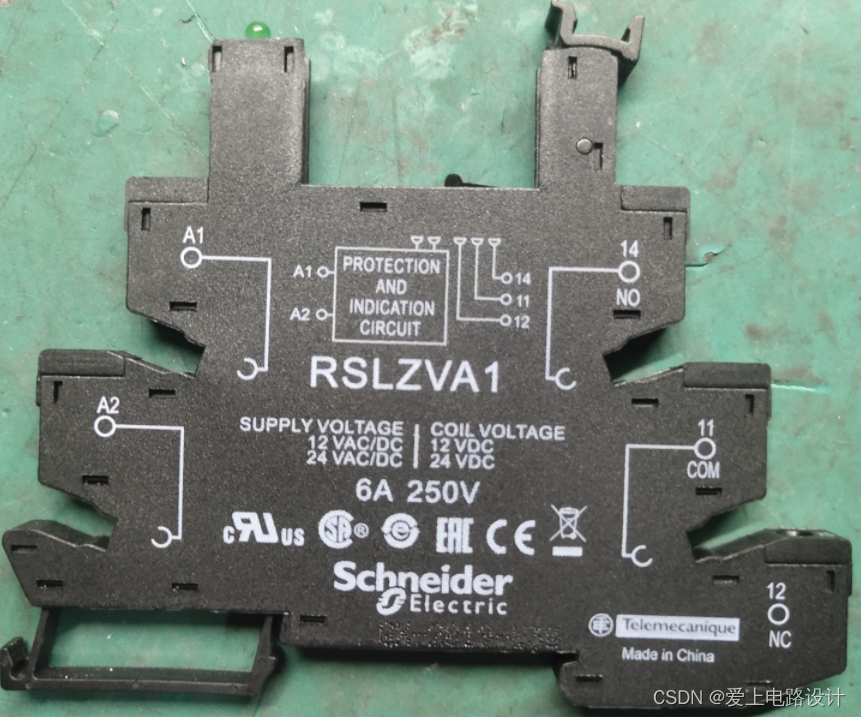

4）RSL系列接口继电器底座

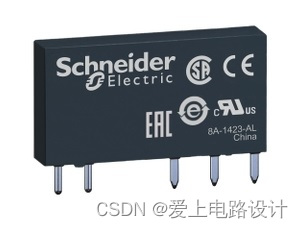

可以搭配RSL1AB4BD继电器使用。
8、按钮触点延伸与扩展

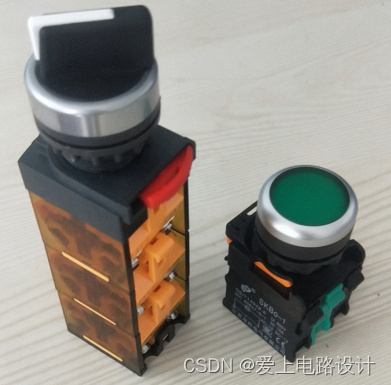

图1.8.1 按钮实物
左图的旋钮增加了两组“辅助触点基座”，长度较长，受尺寸等客观因素影响，我们可增设中间继电器，扩展其触点数目。由旋钮的一组去控制中间继电器的线圈。
二、电工应用汇总
1、零火接线正确，灯闪烁解决

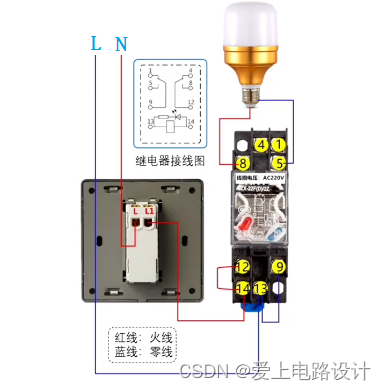

图2.1.1 彻底切断零线与火线
三、自制设备
1、自制气动冲床

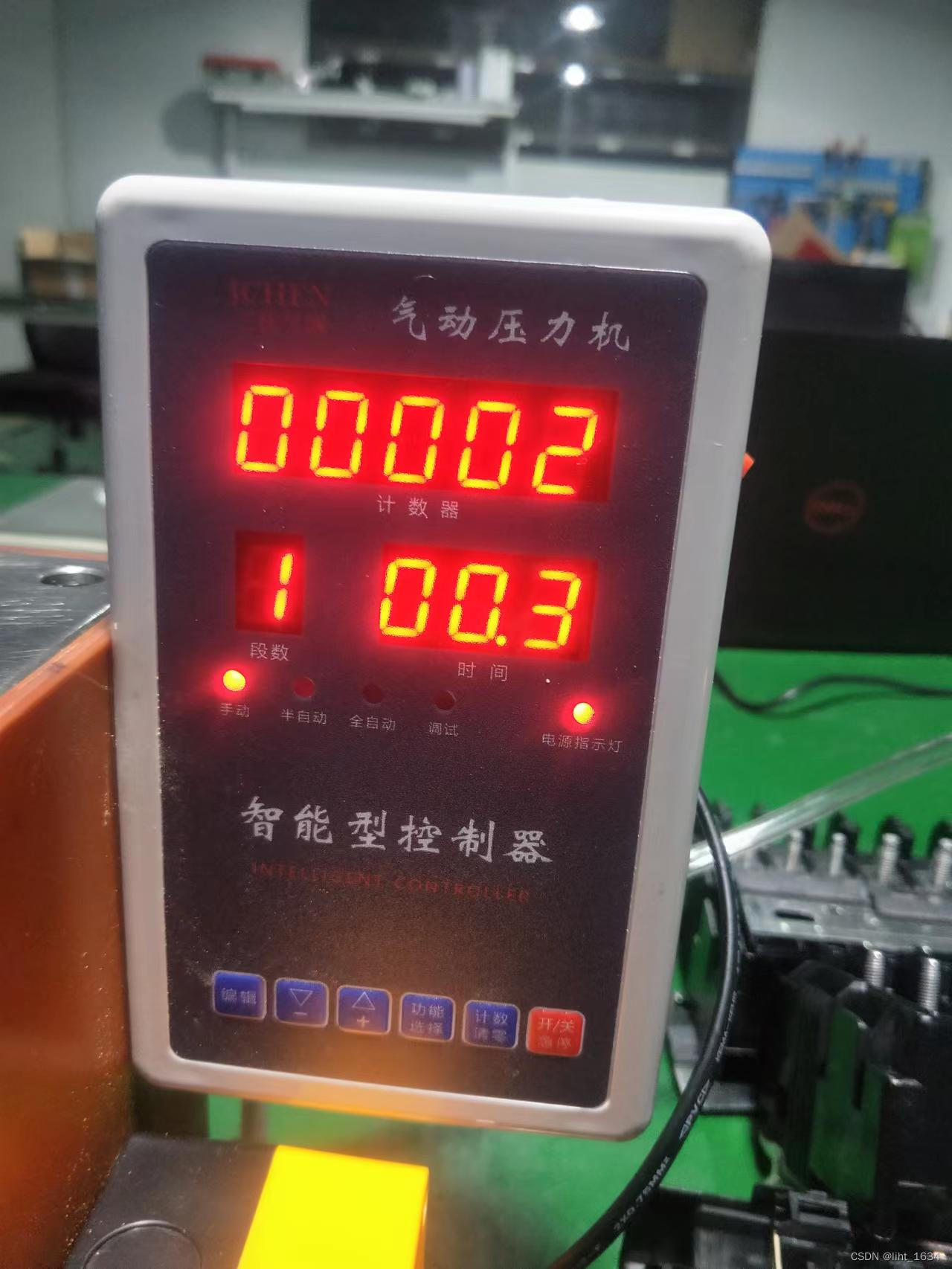

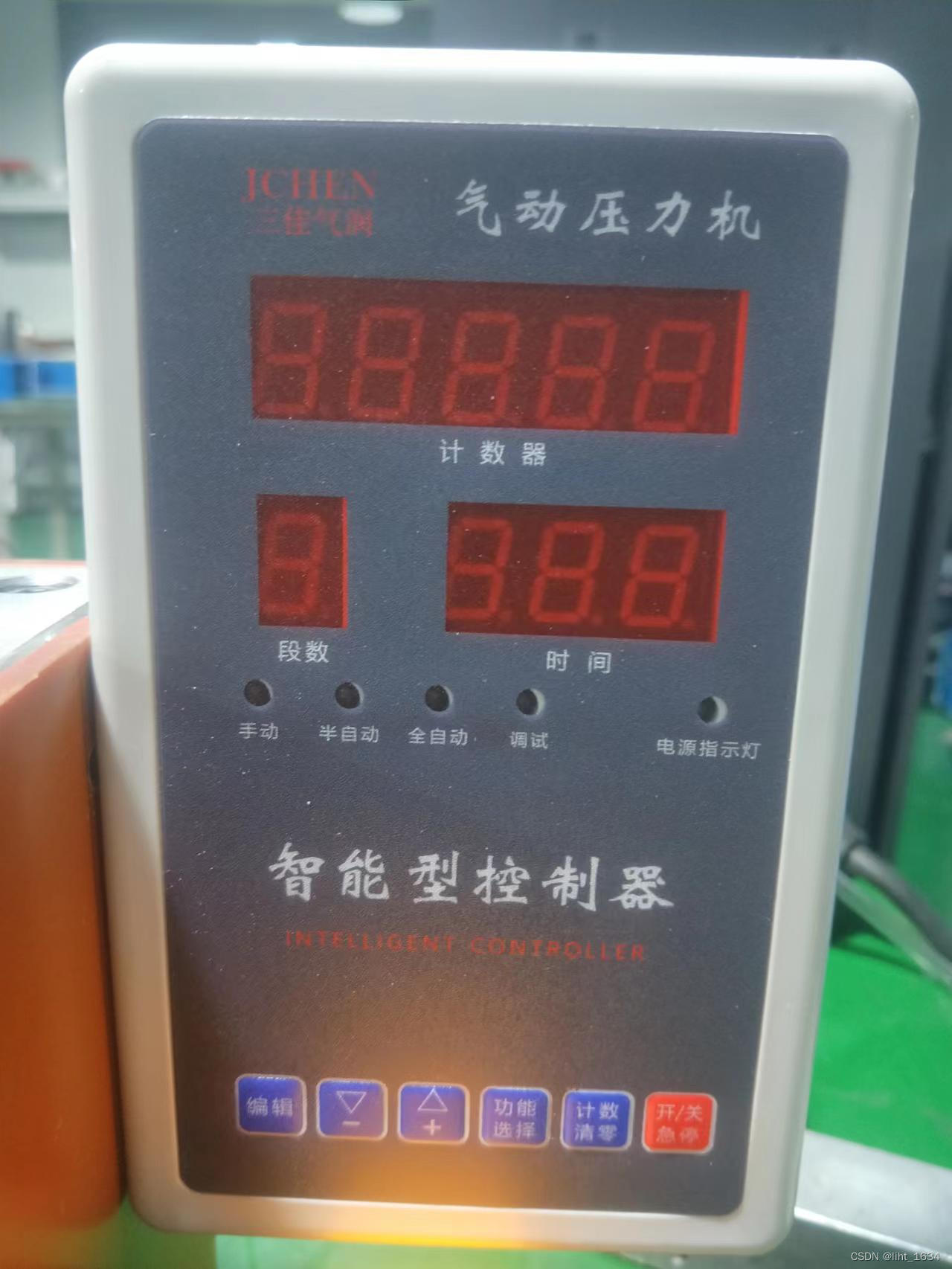

1）实物图片
——————————-

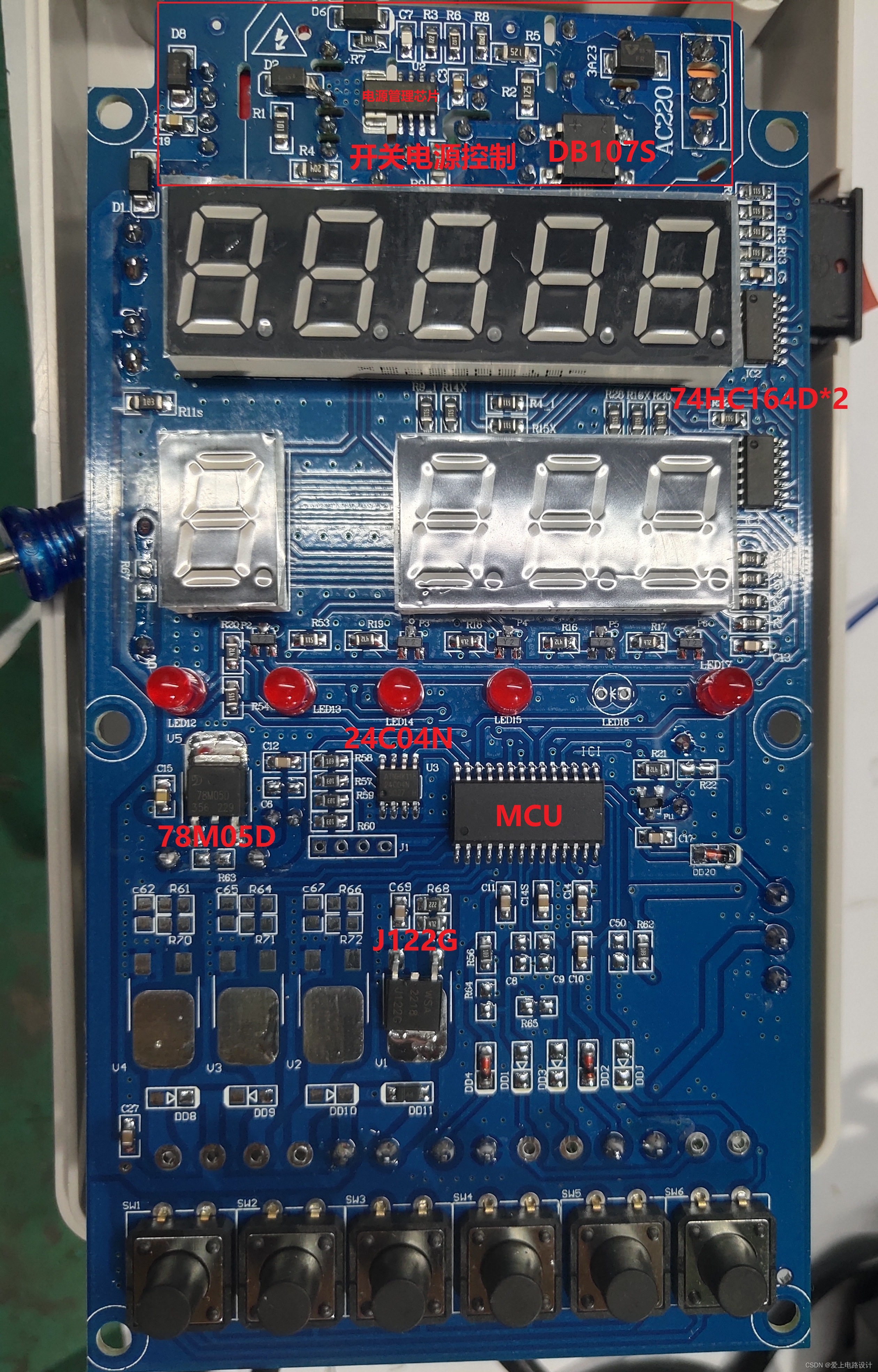

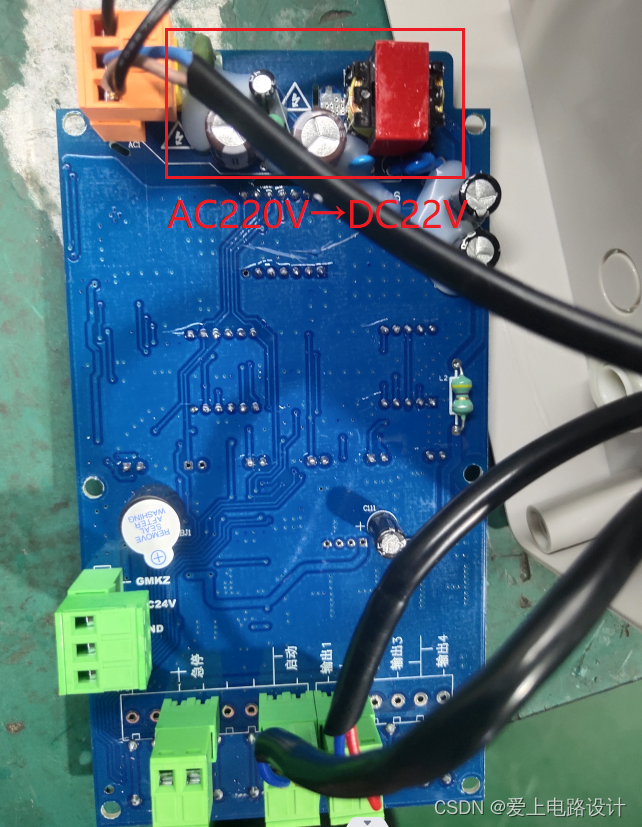

2）内部电路图片
2、墙壁开关检测装置
1）实现功能
双组开关触点测试之用，要求带负载测试，负载电流16A/20A/40A，每个触点两秒时间。
测试次数实时显示，5位数码管最大99999，带掉电记忆功能。
当触点故障时，由指示灯指示出来。
实时显示触点当前通过的电流。
——————————-
2）选用的器件
| 名称 | 数量 |
| JDM11-5H计数器 | 1只 |
| JS48S-S-B时间继电器 | 1只 |

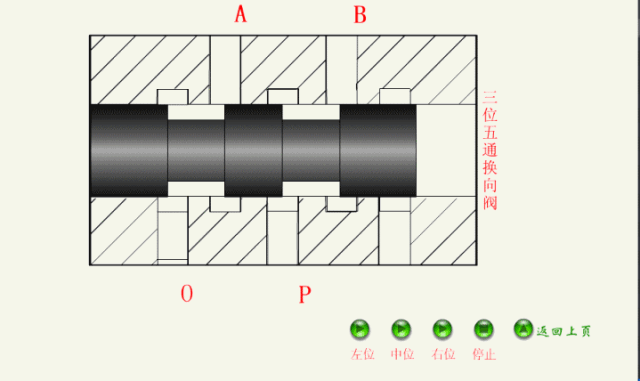

| 4V210-08电磁阀 | 1只 |
单向电磁阀

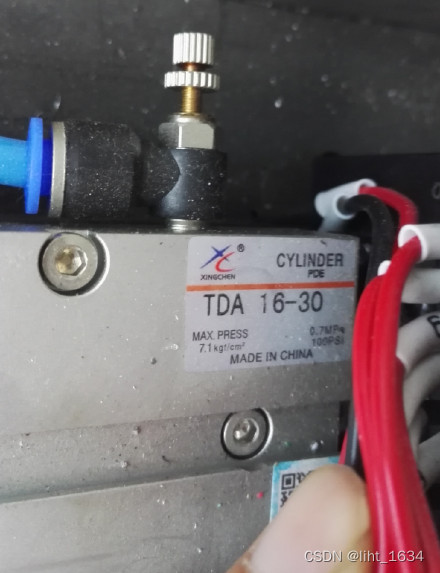

SDA32*35气缸 2个，如果用TDA16-30双杆气缸更方便一些。
| 名称 | 数量 |
| AFR2000气源处理二连件 | 1个 |
| C40交流接触器 | 1只 |
| HZ5D20-4机床切换开关 | 1个 |
| DLPZ配电箱 | 1个 |
| LG12A3-10-J/EZ接近开关 [AC/DC常开NO（10mm）400mA 1 to 250V AC DC] | 1只 |
|
85L1 30A电流表头
|
1只 |
| DIN35导轨 | 1根 |
| AD16-22D指示灯（内部的电路需改动） | 2只 |
| 测试夹具 | 1副 |
| 16A/20A阻性假负载 | 1个 |
——————————-

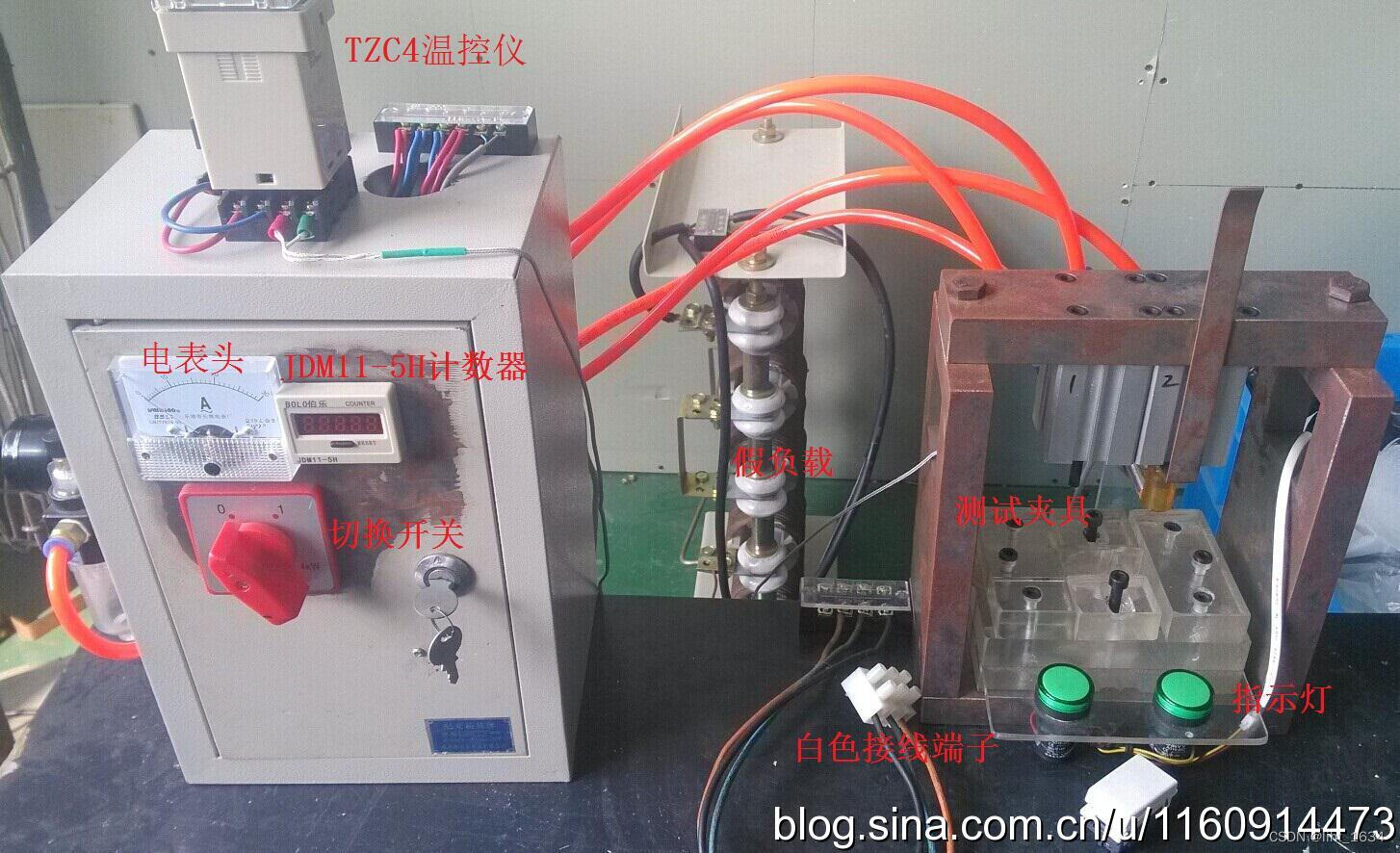

3）实物图

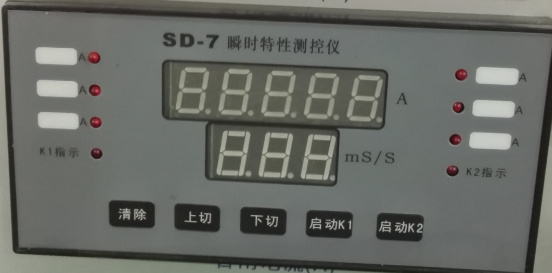

另外可以增加瞬时特性测控仪测试一下瞬间电流值，比如：SD-7瞬时特性测控仪。
