1、理解箱线图+正态曲线

2、画图流程

1、理解箱线图+正态曲线

（1）什么是箱线图+正态曲线

• 箱线图，又称箱形图、盒须图或盒式图，用于体现数据分散情况的统计图。在视觉上辅助读者直观地看到每个数据中心位置、散布范围以及异常值等信息。
• 正态曲线，是一种连续概率分布的形状，其图形呈现为中间高两边低且对称，通过均值和标准差来刻画数据的集中趋势和离散程度。

（2）箱线图的组成

• 箱体：下图方框形状的位置即为箱体，箱体下侧边界和上侧边界分别表示数据的下四分位数（Q1）到上四分位数（Q3）。箱体内的水平横线为中位数（Q2），若横线位于箱体中心，则数据分布对称；若横线不在中心，则数据可能偏斜。
• 须线：从箱体上下两端延伸出去，连接的两根水平横线，分别表示数据的最大值和最小值。
• 异常值：须线之外的点表示异常值，通常是区别于整体数据特征的数值。

2、画图流程

（1）导入数据并绘图

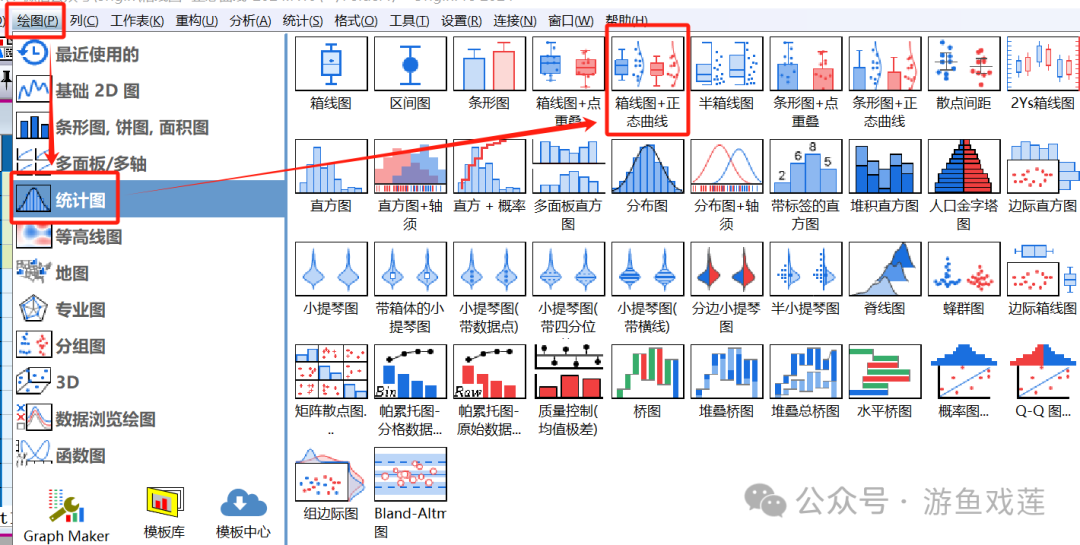

• 选中数据→点击“绘图”→点击“统计图”→点击“箱线图+正态曲线”

（2）设置绘图细节

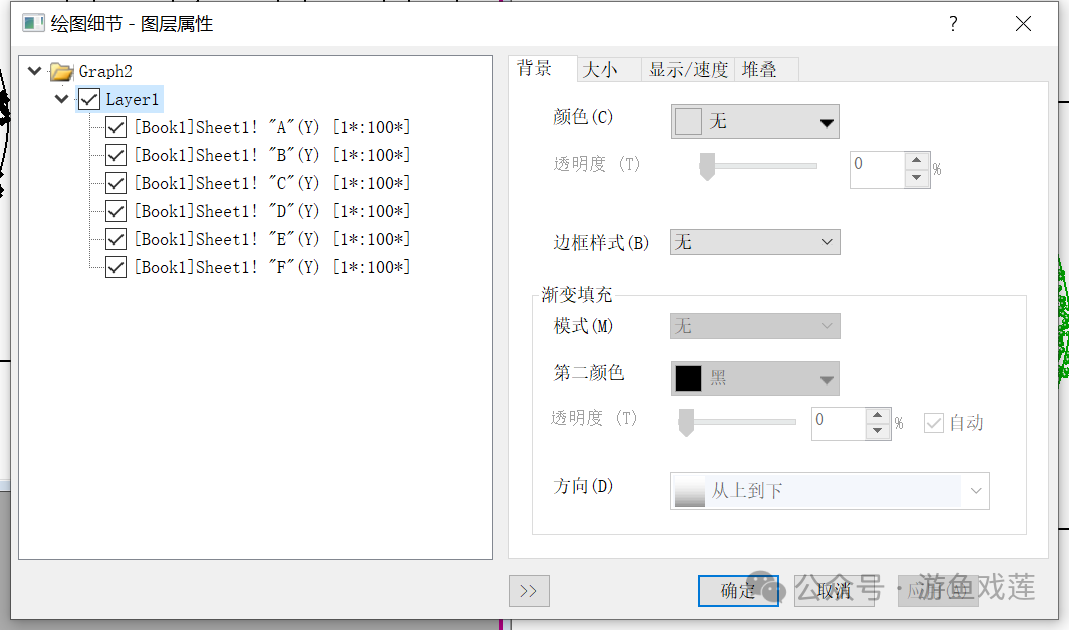

• 点击图形→弹出“绘图细节-图层属性”对话框

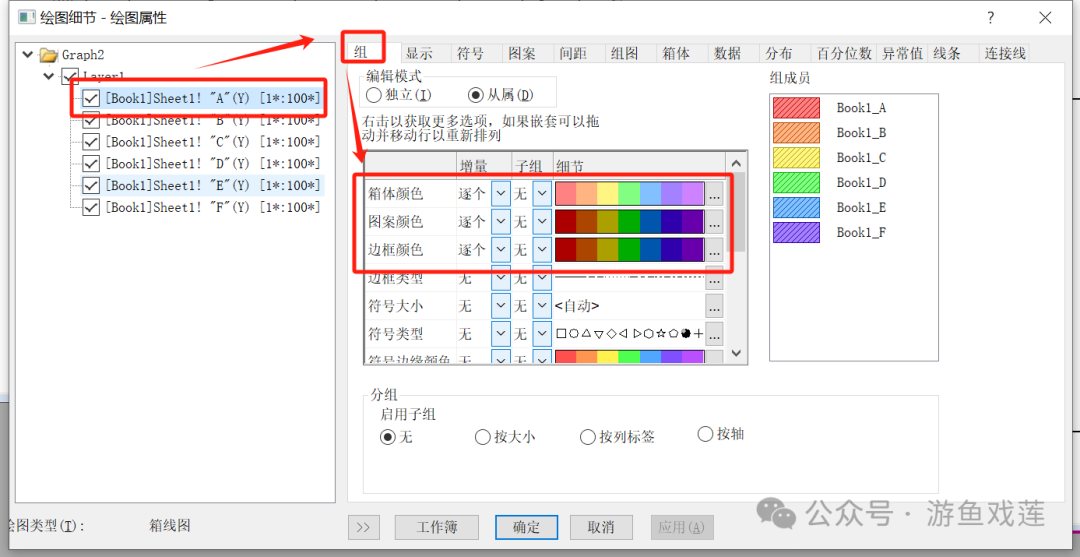

• 选择左侧代表数据的“1*：100*”行→点击“组”→设置“箱体颜色”、“图案颜色”和“边框颜色”

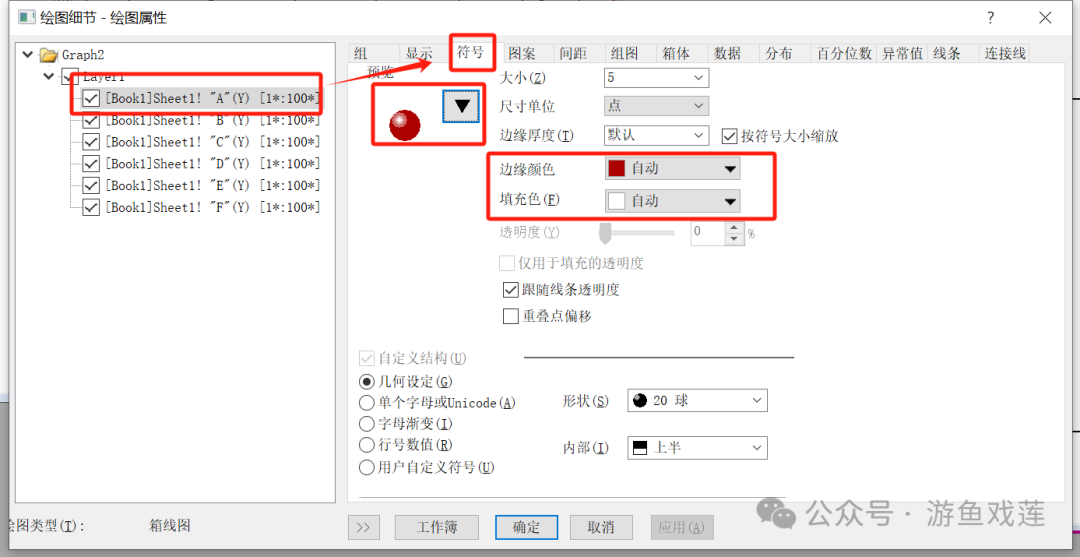

• 点击“符号”→选择符号样式→设置符号“边缘颜色”和“填充色”

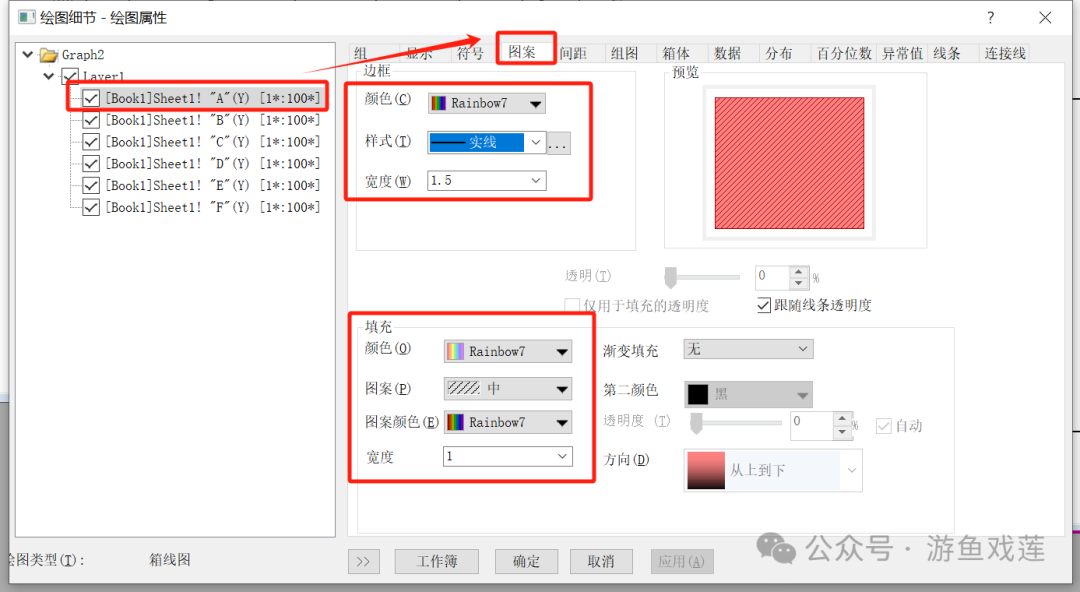

• 点击“图案”→设置边框的“颜色”、“样式”和“宽度”→再设置填充的“颜色”、“图案 ”、“图案颜色 ”和“宽度”

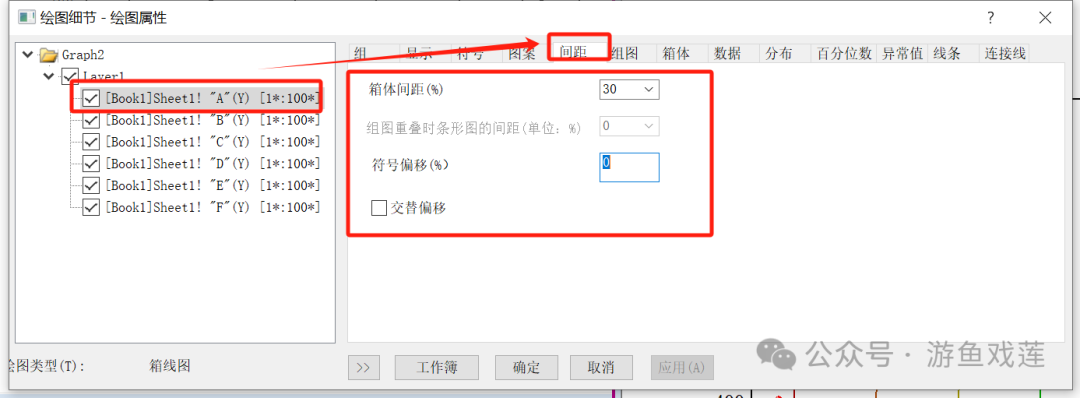

• 点击“间距”→设置“箱体间距”

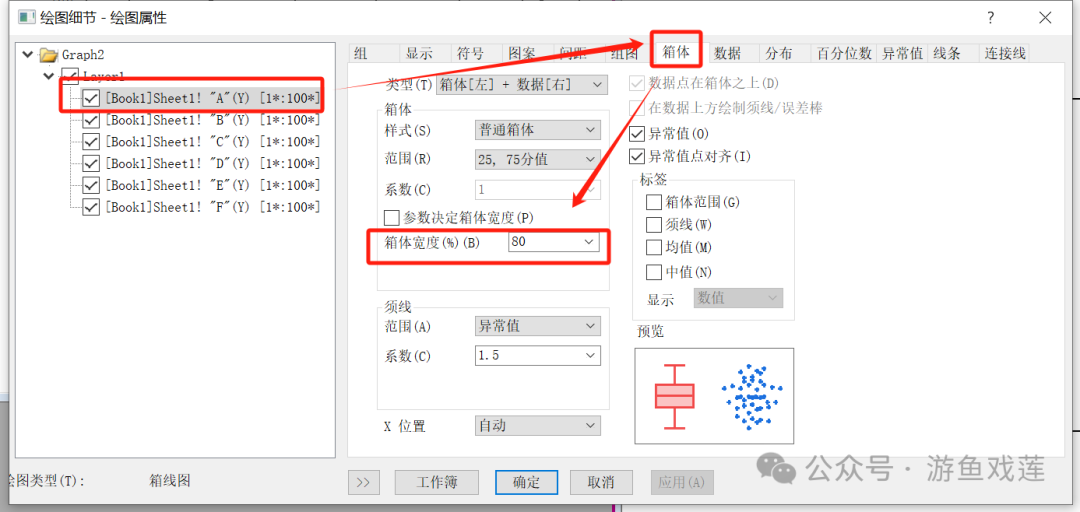

• 点击“箱体”→设置箱体宽度→再勾选“异常值”和“异常值点对齐 ”

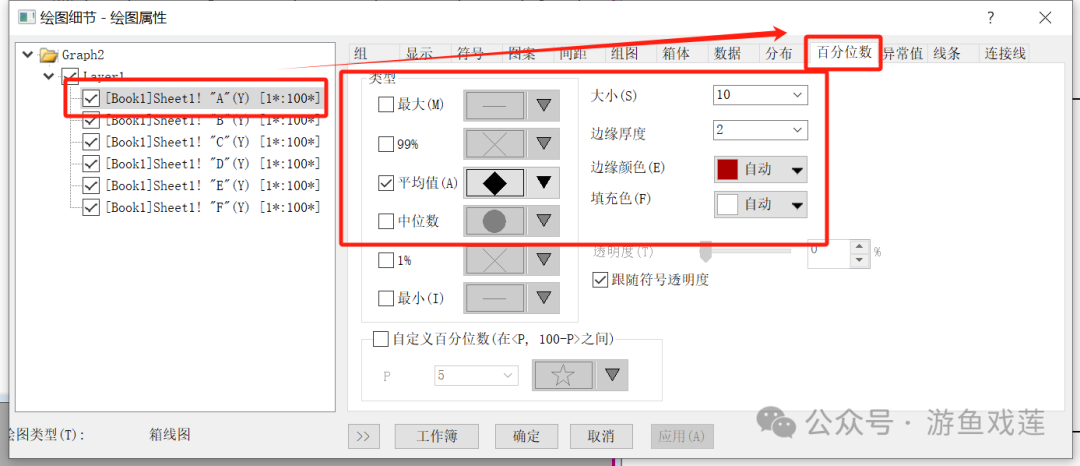

• 点击“百分位数”→勾选“平均值”→再设置“大小”、“样式”、“边缘颜色”和“填充色”

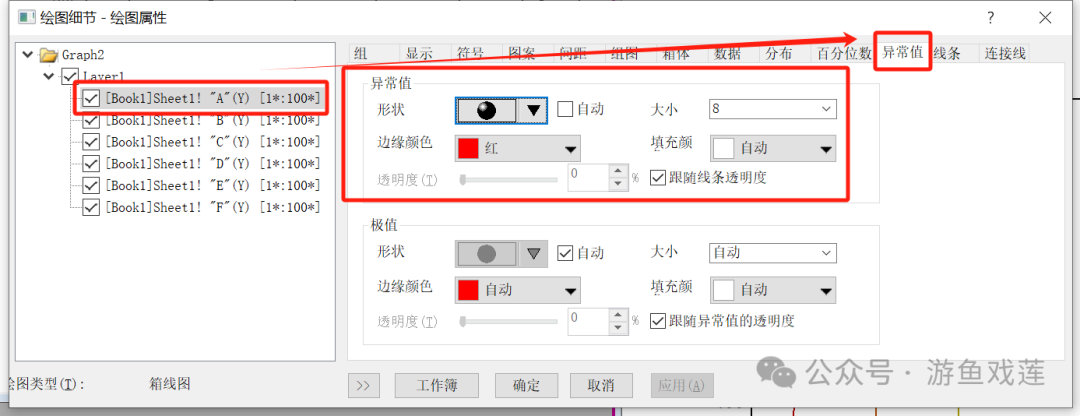

• 点击“异常值 ”→设置“样式”、“边缘颜色”和“大小”

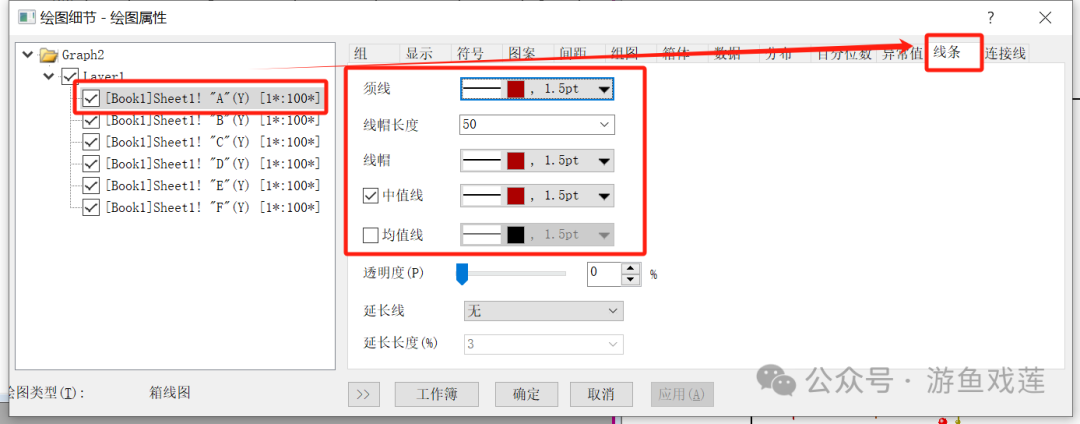

• 点击“线条”→设置须线“宽度”和“颜色”→勾选“中值线”→设置“宽度”和“颜色”

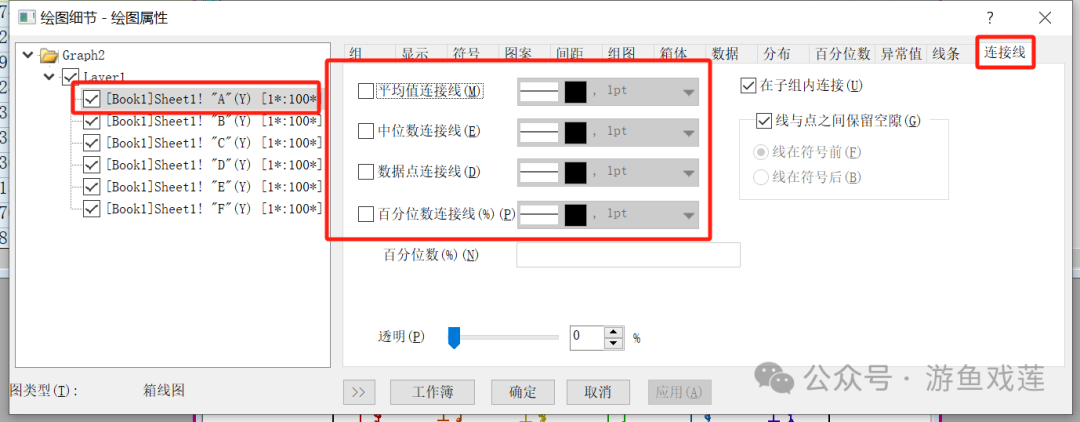

• 点击“连接线”→按需勾选连接线→点击“应用”→点击“确定”

3、设置坐标轴

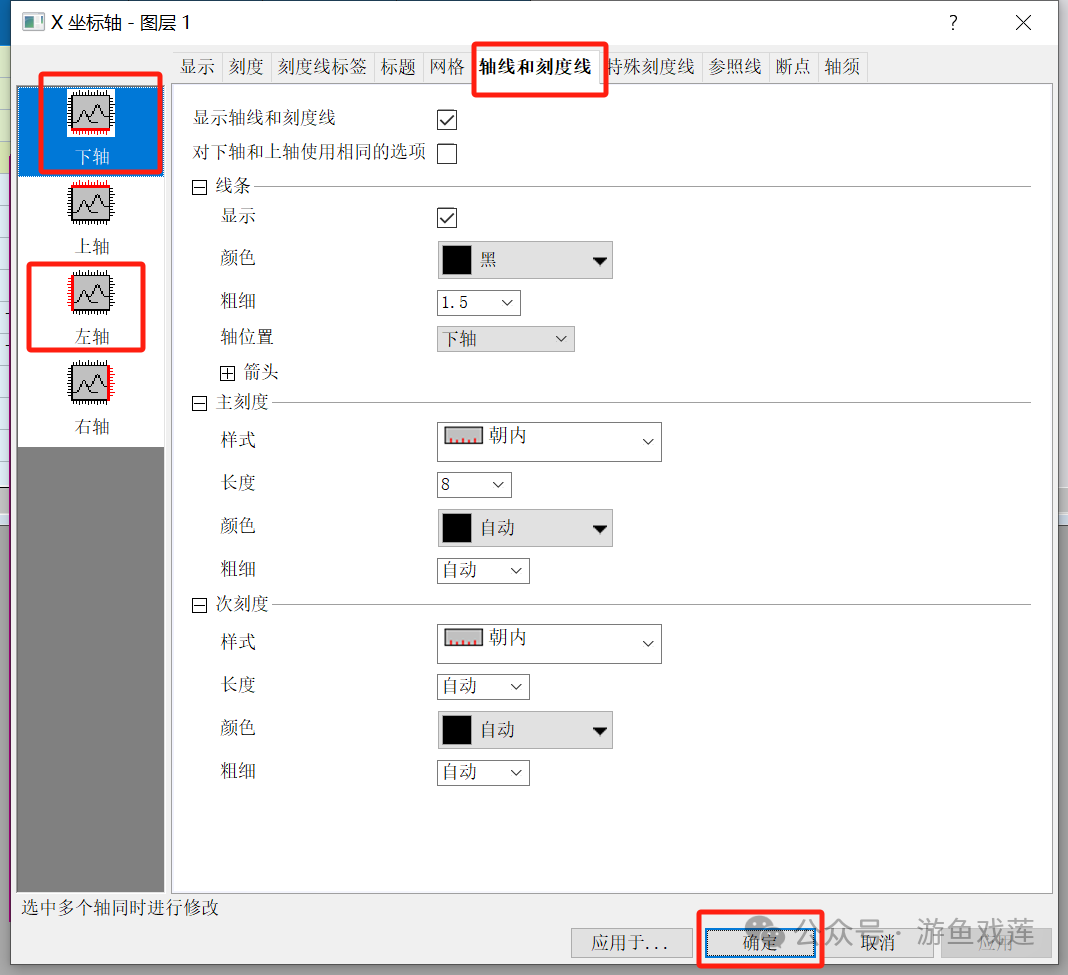

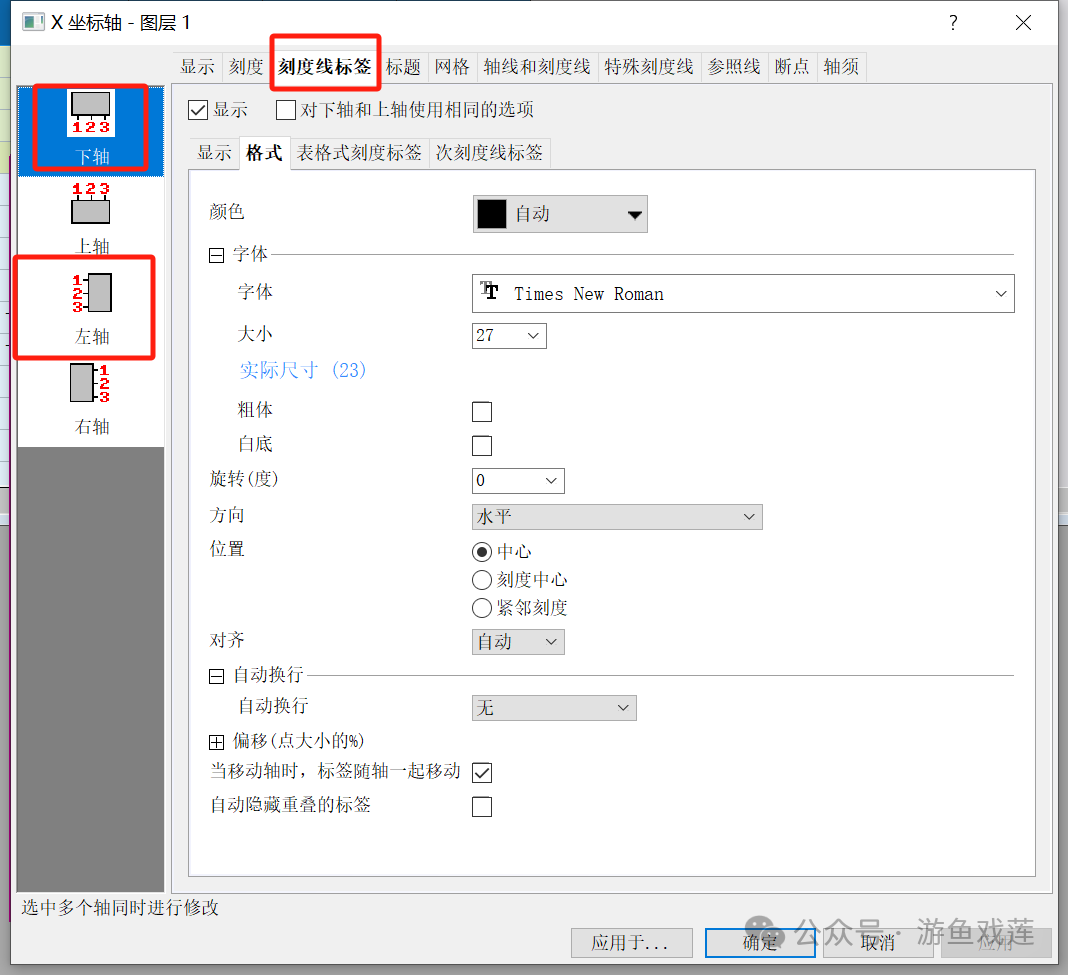

• 双击坐标轴→弹出“X坐标轴-图层1”对话框
• 依次点击左侧横坐标和纵坐标，分别设置“刻度、刻度线标签、轴线和刻度线…”等要素→点击“应用”→点击“确定”。

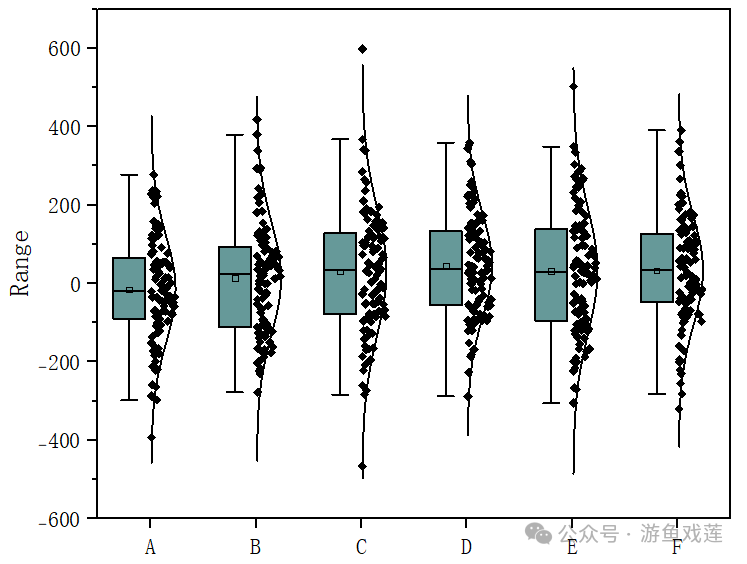

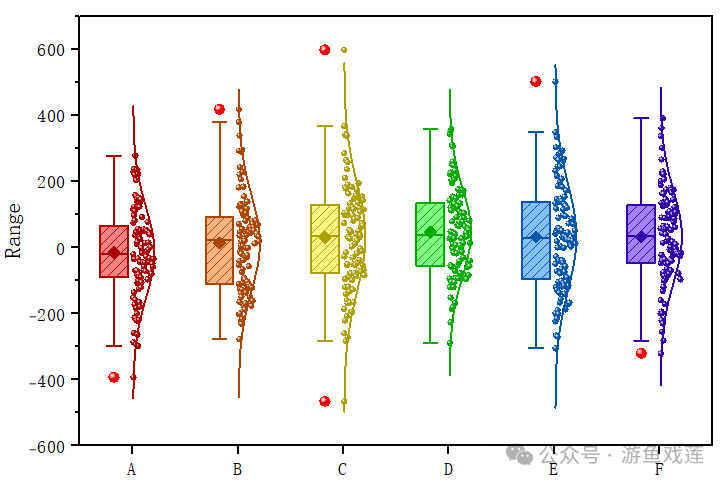

4、效果图
