一、概述

1.时间继电器是可以在设定的定时周期内或周期后闭合或断开触点的元器件。

2.时间继电器上可设定的定时周期数量有限，多为一个或两个。定时时长从0.02s至300h(根据产品型号范围不同)。

3.定时器可以理解为一台钟表，它在某个时间点上闭合(断开)触点。时间点、闭合(断开)触点的时长可调。

4.机械式定时器通常可设定一天内多个时间点。

5.电子式定时器的设定灵活多样，应参阅产品说明书。

6.有时也把时间继电器俗称为定时器，应注意两者的区别。

二、时间继电器

1.时间继电器有气囊式、机械式和电子式。电子式精度高、体积小，在工业中应用广泛。其它两种成本低，精度差，应用与对精度要求不高的场合。

2.常用功能：

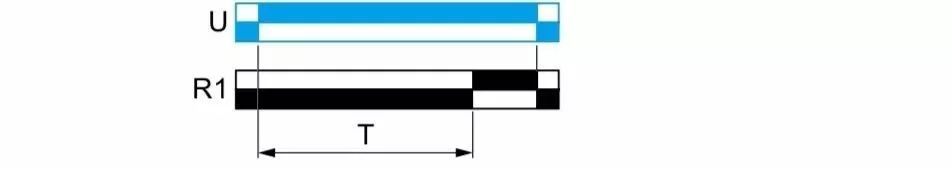

①通电延时动作：通电后延时T动作，断电后立即复位。

②通电延时复位：通电后立即动作，延时T或断电后复位。

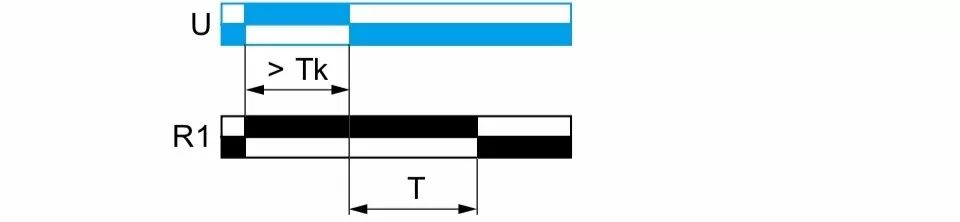

③断电延时复位：通电后立即动作。断电后延时T复位，通常对通电时间Tk有要求(依据型号P可为50ms-2秒)。

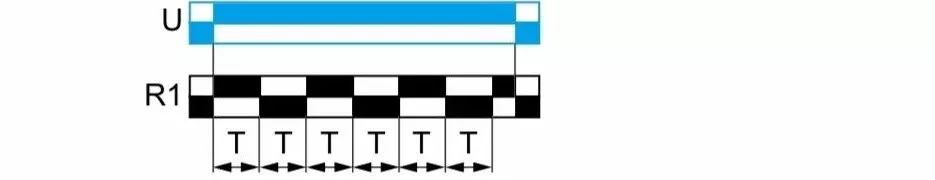

④等周期闪烁：通电后闪烁，动作、复位时长相同，(只须一个时长设定旋钮)。

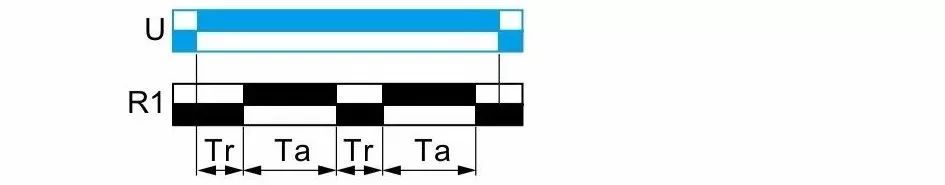

⑤不等周期闪烁：通电后闪烁，动作、复位时长不等(需两个时长设定旋钮)。

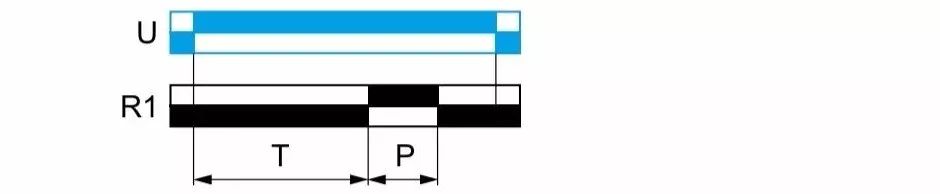

⑥Y-Δ启动：用于电机Y-Δ启动(需与其它中间继电器配合实现)，时长T为Y接时长，可调。P为切换间隔(P期间Y、Δ接触器均断开，防止短路)，间隔时长P固定(依据型号P可为50ms-2秒)。

⑦Y-Δ启动：与⑥基本相同，但有两路输出(R1、R2)，无需其它中间继电器配合即可完成启动功能。R1控制Y接触器，R2控制Δ接触器。T、t可调。

⑧时间继电器功能较多，其它功能请参考产品样本。

辅助功能：

a.重启：带有控制信号，当控制信号有效(=1)时，继电器复位；失效(=0)后，计时器从0开始重新计时。

b.暂停：带有控制信号，当控制信号有效(=1)时，暂停计时；失效(=0)后继续计时。

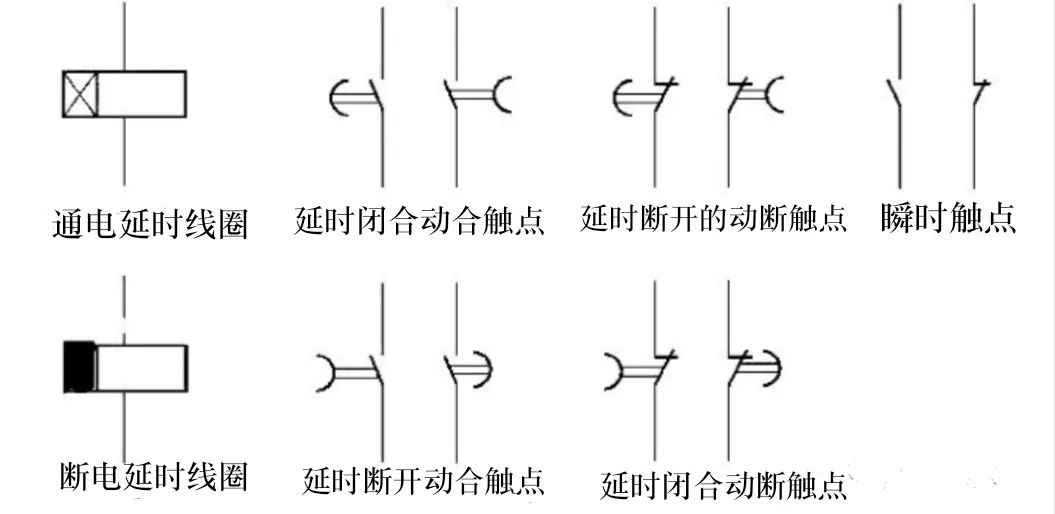

⑨触点类型

(根据型号不同，配置触点类型也不同)

如何记住这些触点符号的含义：

a.时间继电器的定时器启动时，符号中的圆弧向圆心方向运动。

b.如果运动方向就是触点常态(不得电)时的状态，那它是断电延时继电器。

c.以延时断动合触点为例：它在延时后动作方向是断开，而它的常态就是断开，则它应是在通电瞬闭合，断电后经过延时后断开，时序图见二.2.③。

三、时间继电器示例

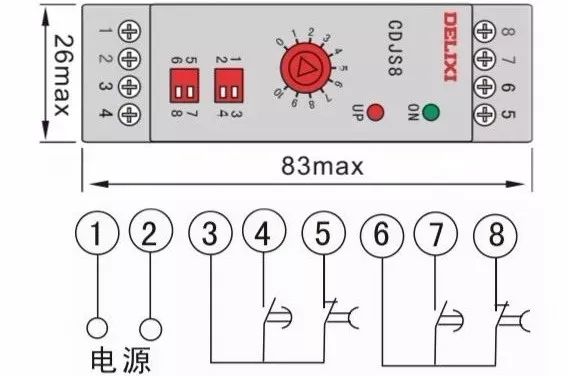

1.德力西延时断开时间继电器

2.施耐德Y-Δ启动时间继电器RE22R2QEMR

   时序图见（二-2-⑦Y-Δ启动)

四、定时器的示例

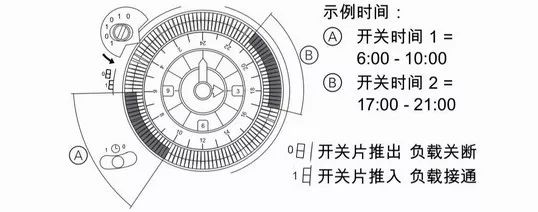

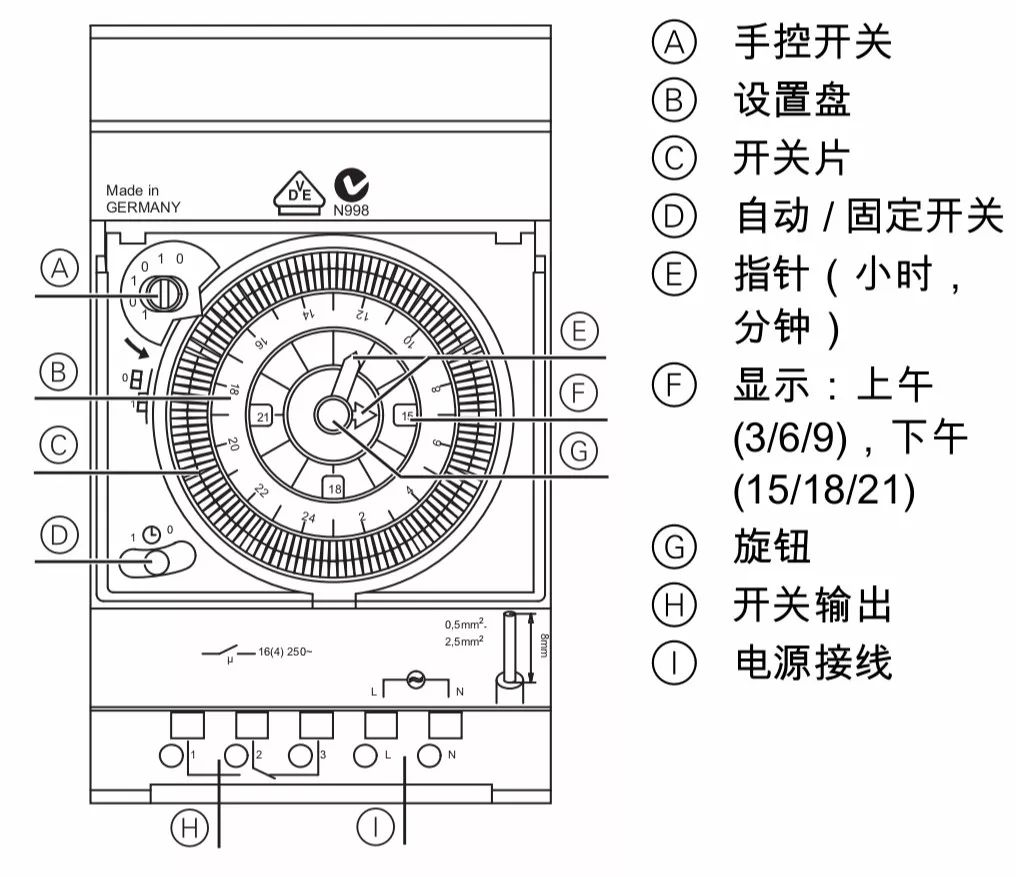

施耐德机械式定时器IH24h

1.设置当前时间：调节旋钮G，使指针指示当前时间。

2.设置开关时间：拨动开关片C，设定开关时间，每个拔片代表5分钟时间。

3.自动/固定开关：拨在“l”，定时器固定闭合；拔在“0”，固定断开；拨在中间位，自动按定时器运行。

4.拨动手动开关至“0”，定时器断开。
