一、简述

    中断，即CPU在正常执行程序的过程中，遇到外部／内部的紧急事件需要处理，暂时中断(中止)当前程序的执行，而转去为事件服务，待服务完毕，再返回到暂停处(断点)继续执行原来的程序。

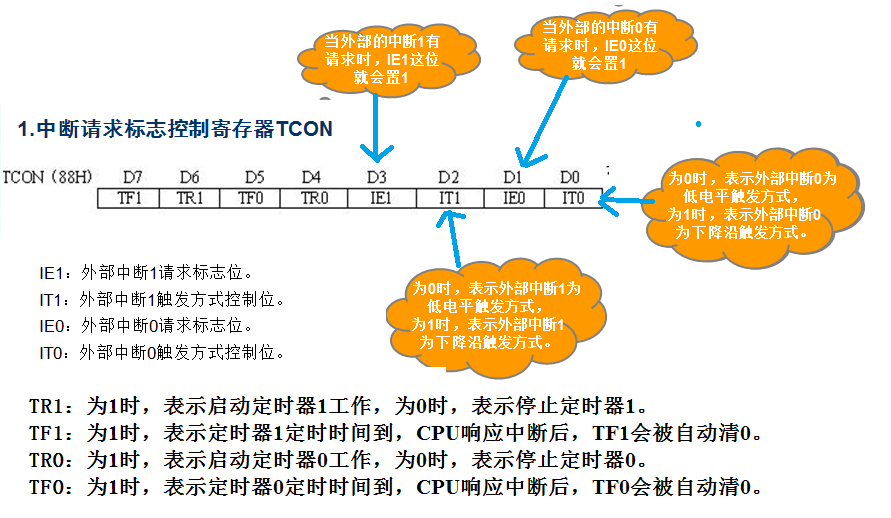

二、中断请求标志控制寄存器TCON

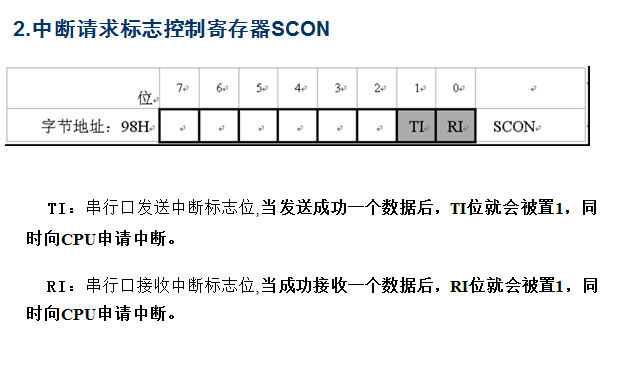

三、中断请求标志控制寄存器SCON

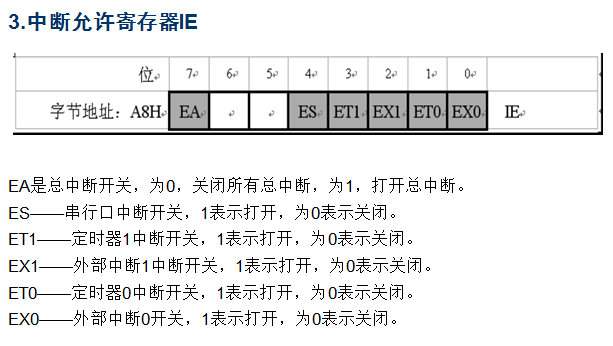

四、中断允许寄存器IE

五、中断函数

    关键字using 后的m 是所选择的寄存器组，取值范围是0~3。

using m这部分通常可以省略，由编译器自动选择一个寄存组。

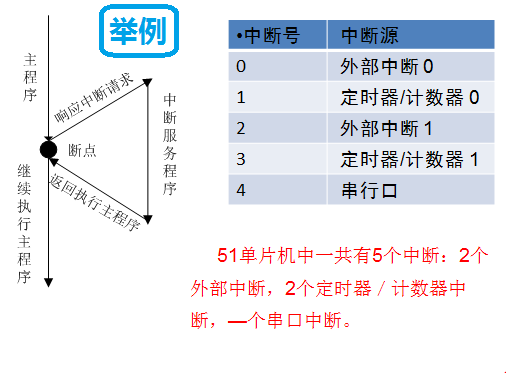

举例：

六、完整例子

1、效果：当按键按下时，蜂鸣器就会响，不松开就一直响，松开关闭。

    (主程序死循环，通过CPU中断可以暂时中断，先执行其他任务，然后再回来继续执行被中断的任务。例子中开启外部中断0，中断方式为下降沿触发，比如控制端口原来是高电平的，按下按钮使控制端口变为低电平，高电平到低电平有个下降过程，下降沿触发中断0，调用中断服务处理函数，蜂鸣器响。中断服务处理函数有个循环检测直到按钮释放才关闭蜂鸣器，退出中断服务处理函数，控制端口恢复为高电平。)

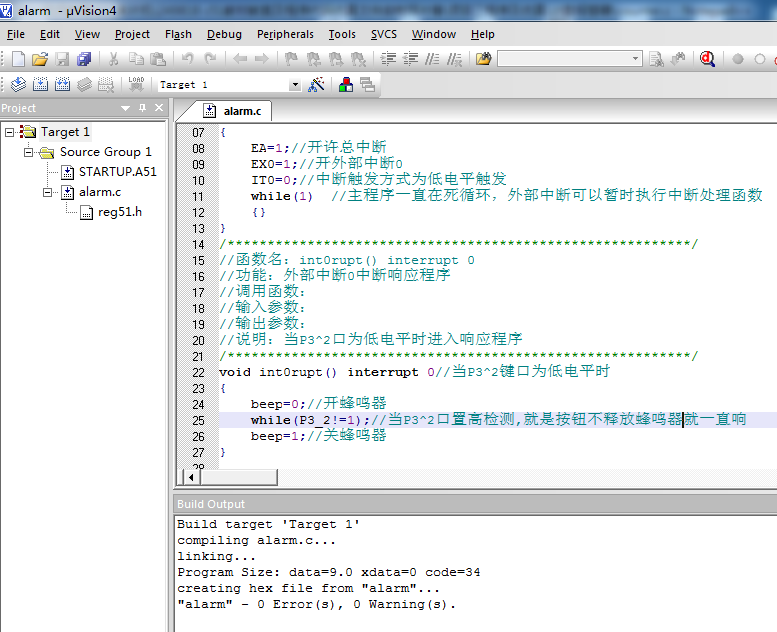

2、Keil文件结构

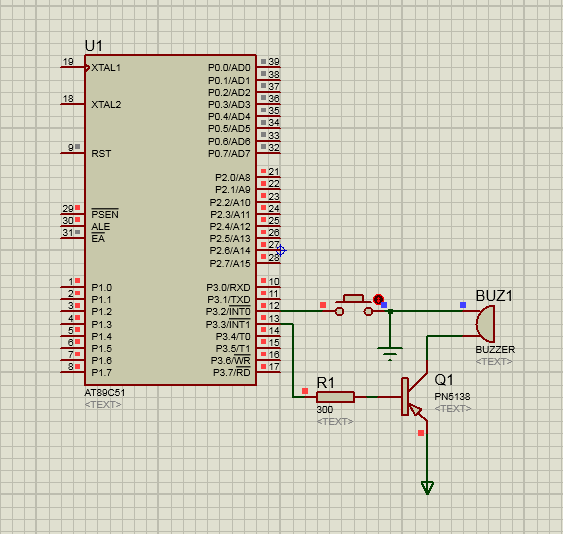

3、仿真电路

4、alarm.c文件

#include<reg51.h> #define uint unsigned int #define uchar unsigned char sbit P3_2=P3^2;//将P3^2定义为中断0控制口 sbit beep=P3^3;//将P3^3定义为蜂鸣器控制口 void main() {     EA=1;//开许总中断       EX0=1;//开外部中断0      IT0=0;//中断触发方式为低电平触发     while(1)  //主程序一直在死循环，外部中断可以暂时执行中断处理函数     {} } // //函数名：int0rupt() interrupt 0 //功能：外部中断0中断响应程序  //调用函数： //输入参数： //输出参数： //说明：当P3^2口为低电平时进入响应程序  // void int0rupt() interrupt 0//当P3^2键口为低电平时 {     beep=0;//开蜂鸣器     while(P3_2!=1);//当P3^2口置高检测,就是按钮不释放蜂鸣器就一直响     beep=1;//关蜂鸣器 }
