课程链接

有向图的基本概念：

略

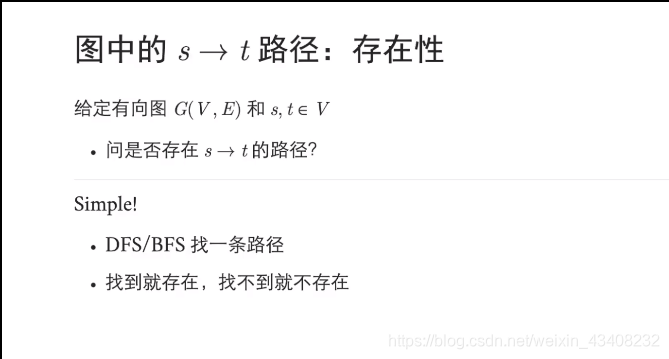

问题引入

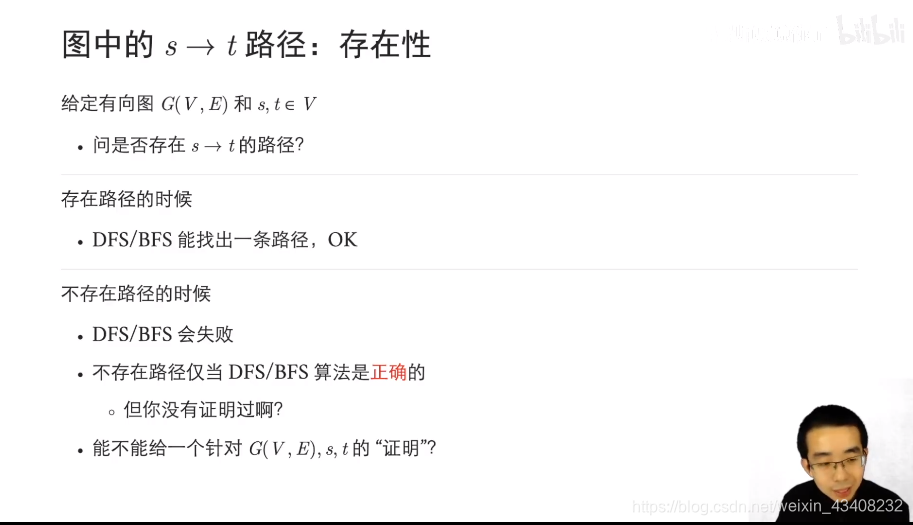

给定一个有向图，给定起点s和终点t，我们能否找到一条路径：So easy！

直观感受反例

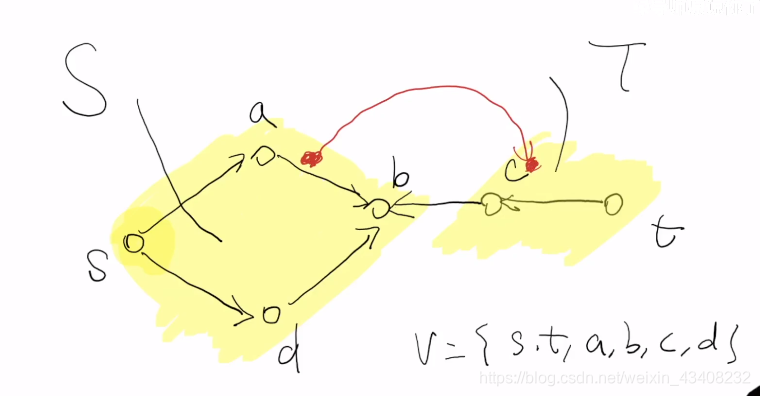

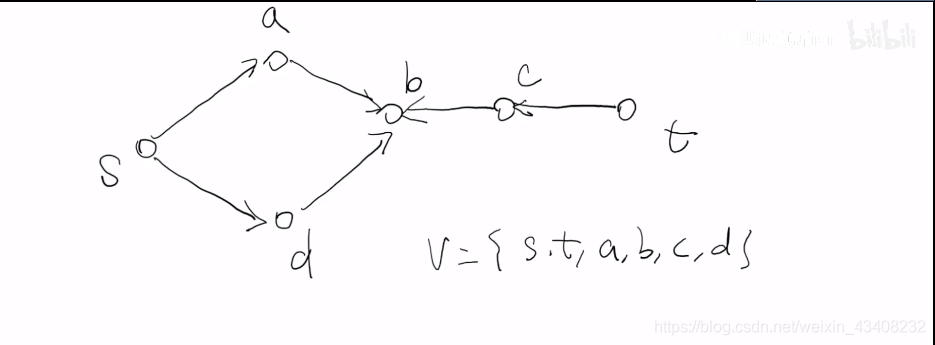

在下面的图里求解s–>t是否存在路径：
不存在

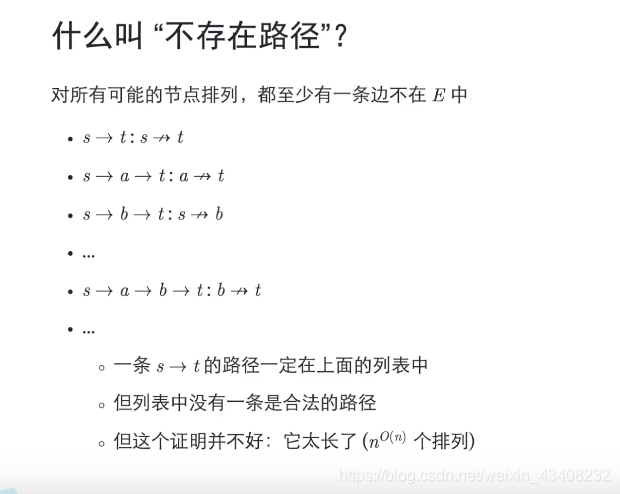

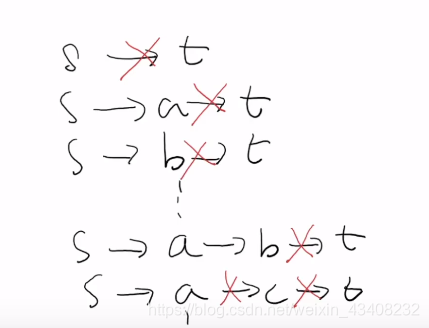

为了给出严格证明，先给出所有s开头，t结尾的路径排列：

而在这里面，有些路径是不存在的，比如s->t的有向边
如果存在合法路径，一定满足上述排列

这个证明是严格的，但是存在问题：

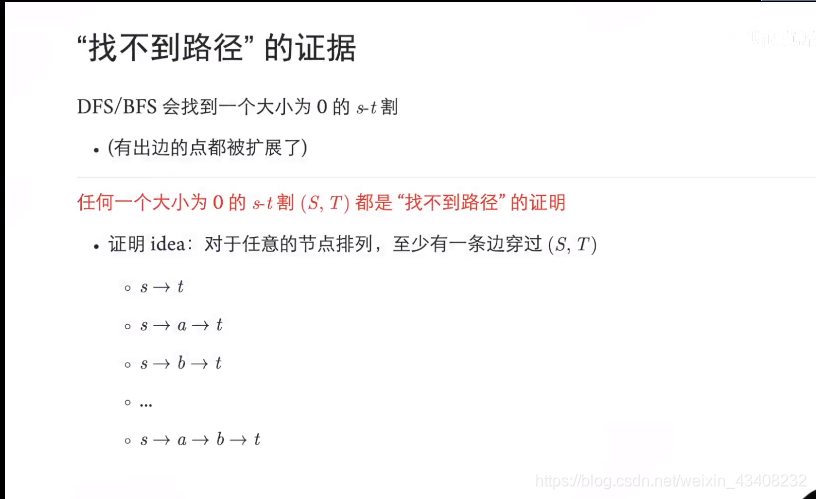

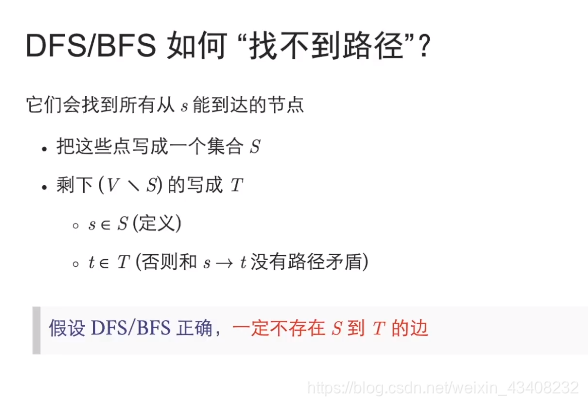

再来看一下DFS/BFS是怎么找不到路径的

在这个问题中，我们利用DFS和BFS的算法，最后是可以把原图上的点分割为S和T的两个集合，如果不存在所求路径，则红色的边是一定不存在，即出发点在S集合，终点在T集合的点，但是可以有反向边。

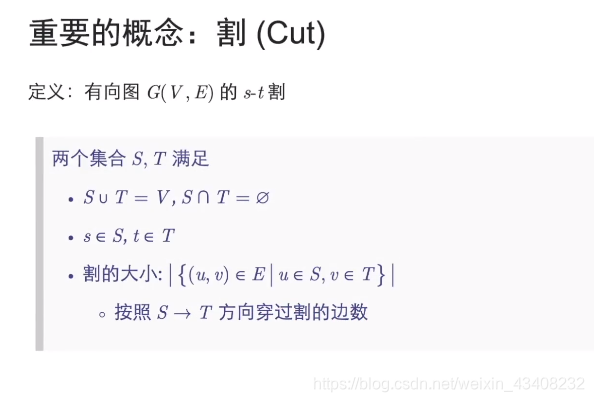

引入重要概念：

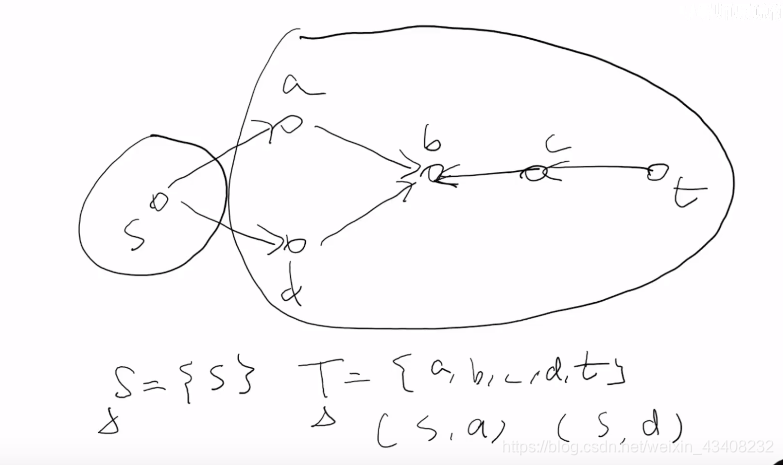

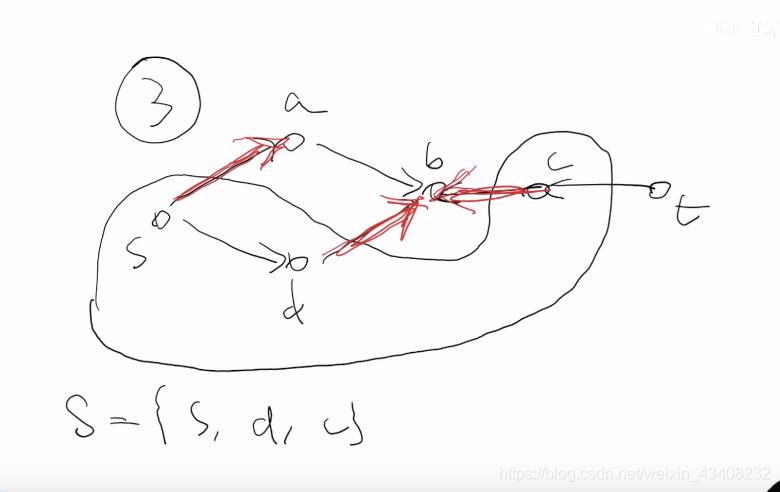

割的示例

这个图的割为2

这个图的割为3

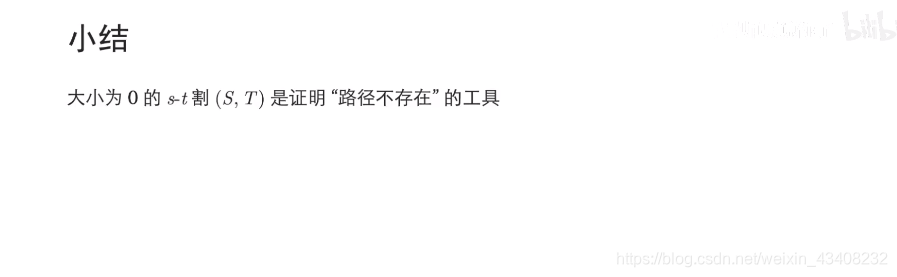

小结

所以我们之所以找不到一条路径是因为图中存在一个大小为0的割

再来一个问题

DFS和BFS可以帮助我们找到路径，找到1条路径，so easy!

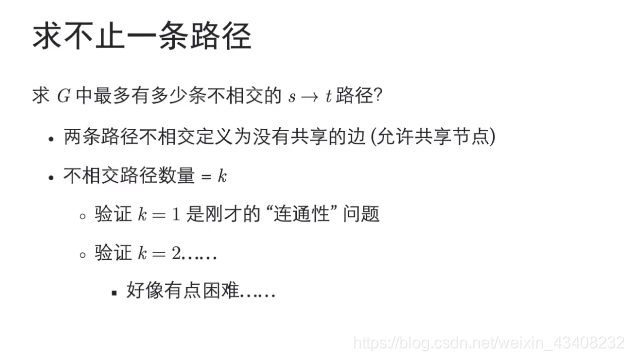

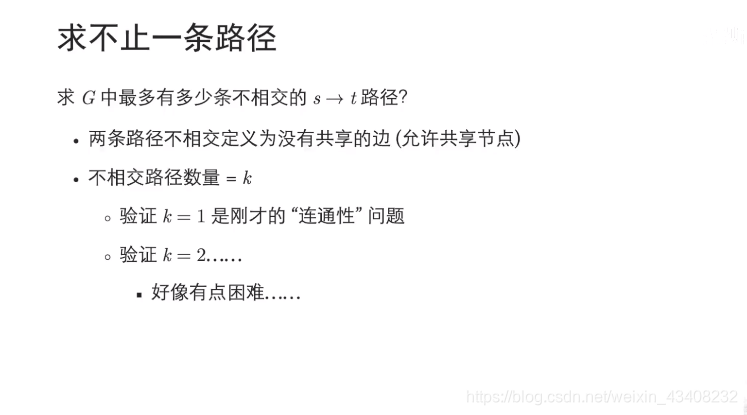

找到k条路径，k>=2呢？BFS和DFS还能解决吗？

例子

可以找到一条路径的情况

可以找到两条路径的情况

问题的转化

求解它存在多少条路径的问题，可以等价转化为求解下面验证性的判定问题

首先验证k=1;
成立，则验证k=2;
成立，则验证k=3;
………………
………………
直到k=m+1不成立，这样，我们就求解得到了k的最小值m
这是一种好思路，但是怎么做呢？It is difficult！

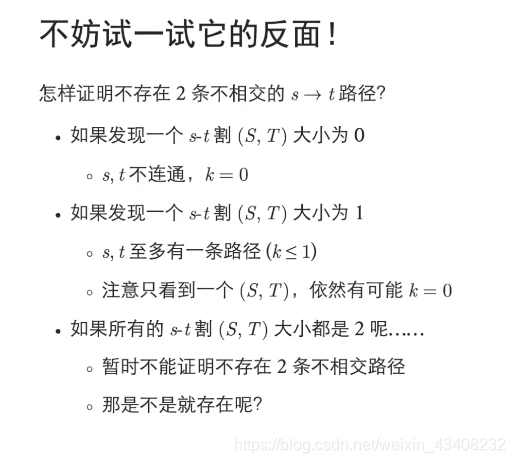

那就试试问题的反面

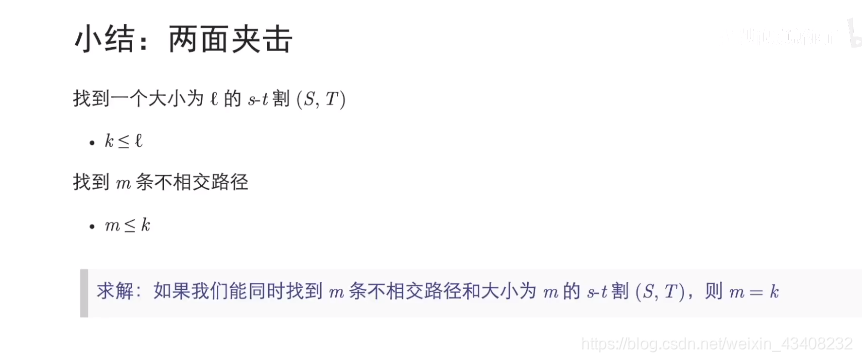

小结

图中所有割的大小 L决定了可以找到k条路径的上限
我们目前已经找到的路径数m决定了可以找到k条路径的下限

不相交路径问题的求解

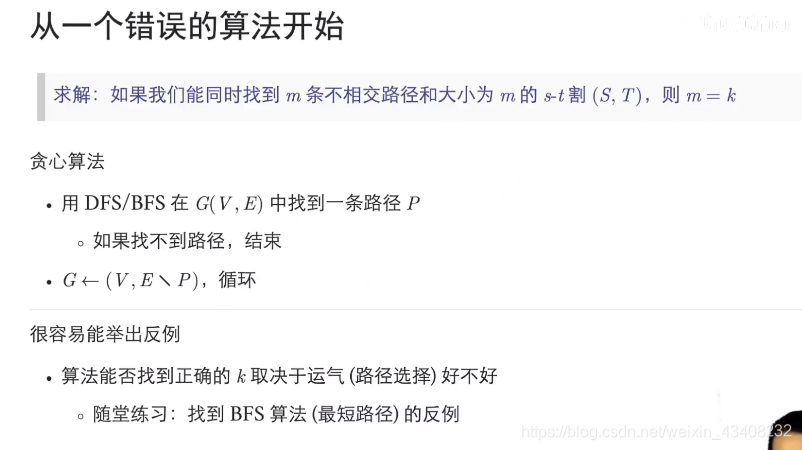

从一个错误的算法开始

我们可以使用贪心算法，在图中找到一条路径以后，就去掉这条路径，然后接着找下一条，但是问题是，贪心算法去掉的算法是正确的吗？会不会丢了不该丢的？

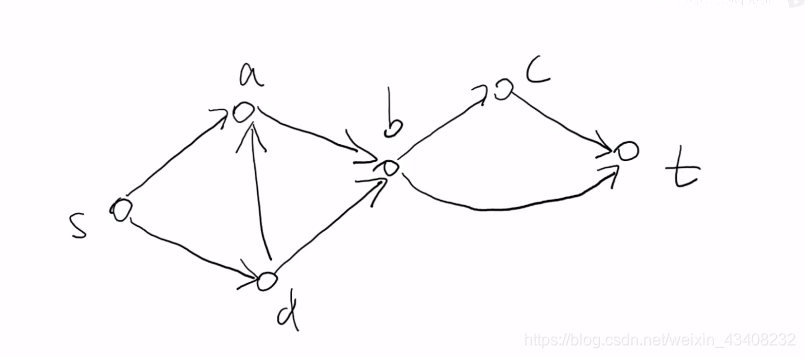

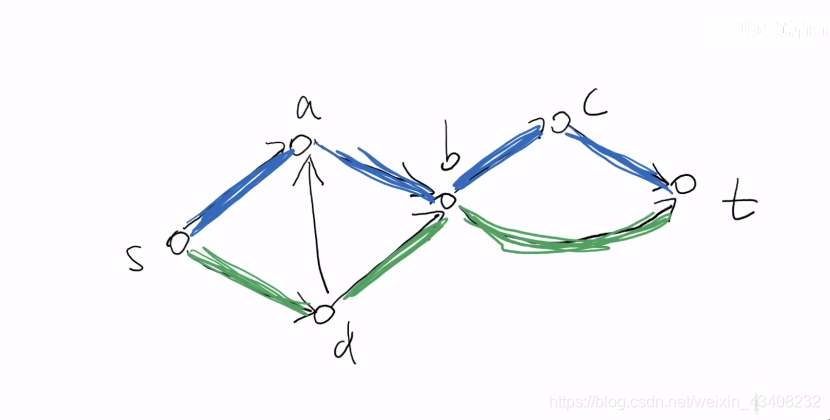

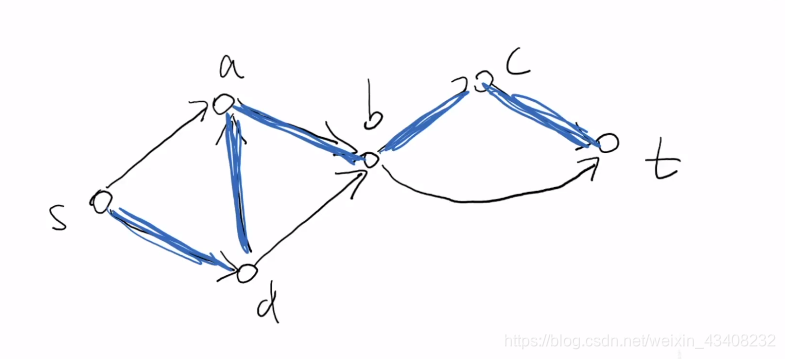

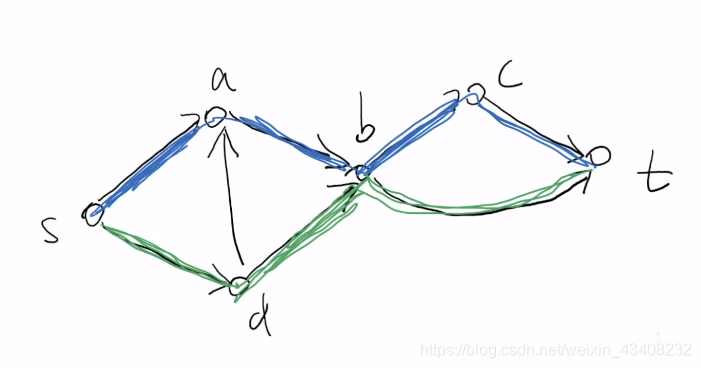

比如这样


这是同一个图
所以我们在错误的算法

算法的改进

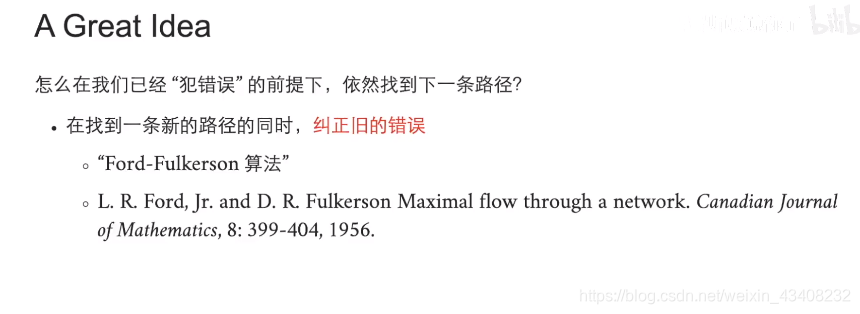

FORD-FULKERSON算法

L. R. FORD, JR. AND D. R. FULKERSON MAXIMAL FLOW THROUGH A NETWORK 原文链接
http://bioinfo.ict.ac.cn/~dbu/AlgorithmCourses/Lectures/FordFulkerson1956.pdf

算法的进一步改进

非蒋炎岩老师提及内容
对FORD-FULKERSON算法进行了改进
提出了Boykov-Kolmogorov算法，提高求解速度，求解问题的本质没有变化
Yuri Boykov and Vladimir Kolmogorov An Experimental Comparison of Min-Cut/Max-Flow Algorithms for Energy Minimization in Vision：
https://www.csd.uwo.ca/~yboykov/Papers/pami04.pdf
回到正题

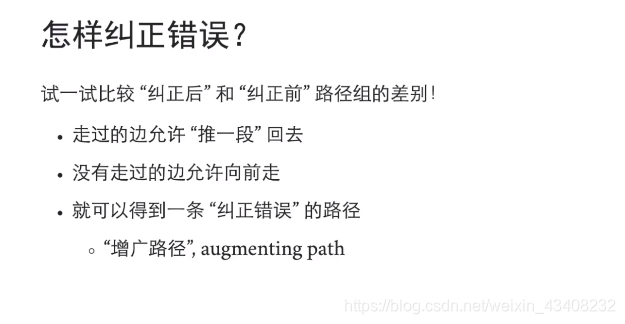

这个算法的重点：就是纠正过去的错误

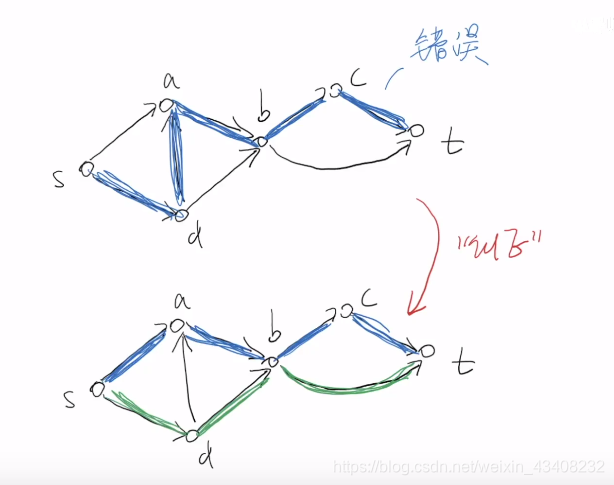

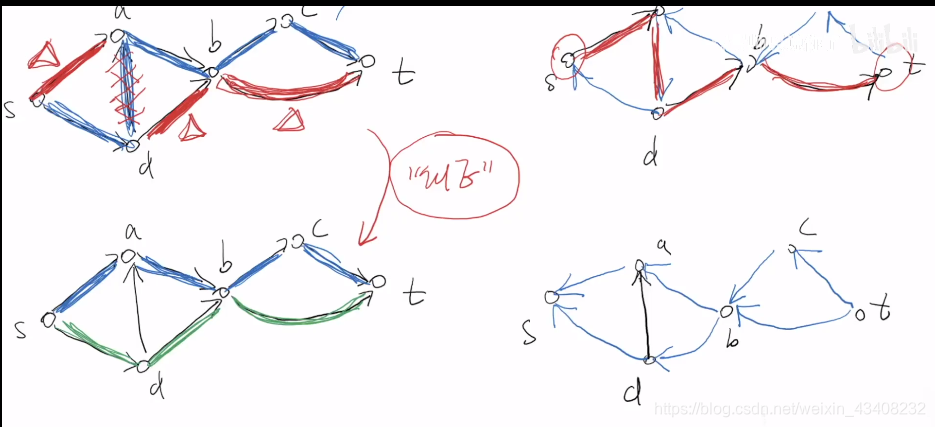

路径寻找与反向边

左图：
错误的走法与正确的走法实质上只是差了那条被多次走过的边，因此只要调整这些反向边就可以了。
右图：
第一步：任意找到一条路径 L1 ，并将这条路径的边调整为反向边;
第二步：在原图的基础上，再找一条路径L2，并将这条路径的边调整为反向边;
…………
…………
直到DFS/BFS 算法终止
DFS/BFS算法会终止，是因为图中出现了大小为0的割。

将左下的图和右下的图进行对比，方向相悖的边就是我们要找的路径

小结

增广路径

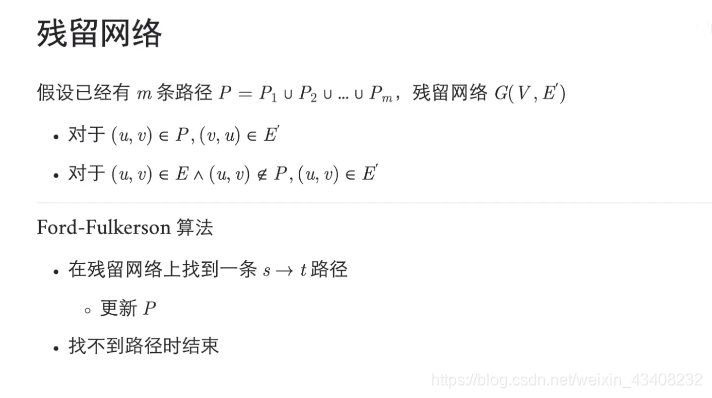

残留网络

残差网络的例子

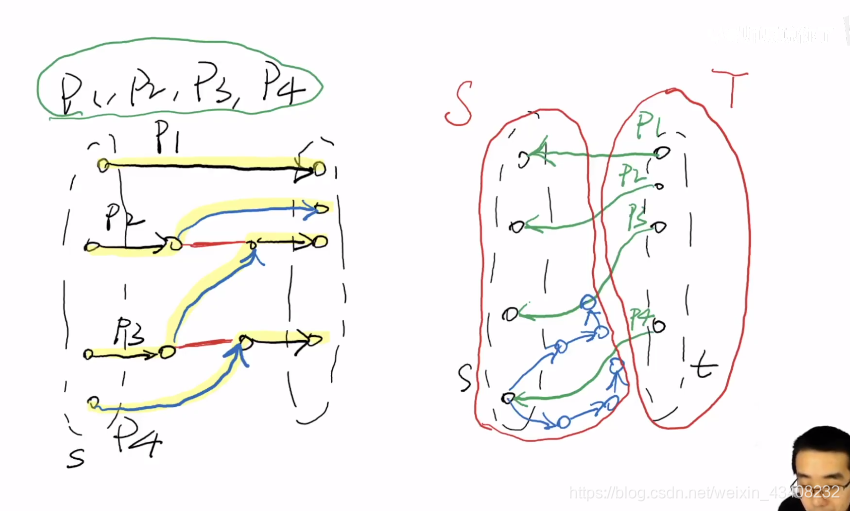

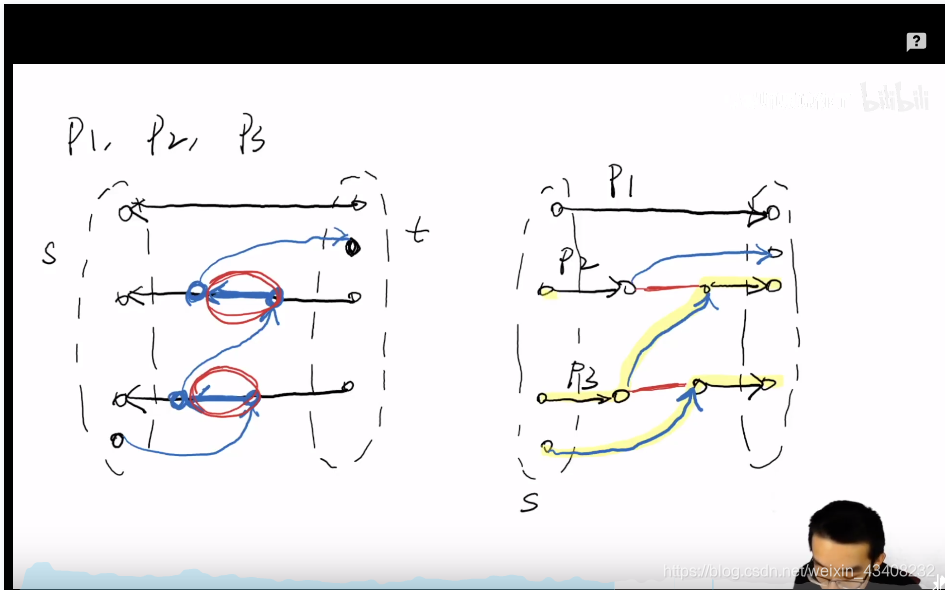

problem：已经找到三条路径P1,P2,P3，尝试再找到一条路径

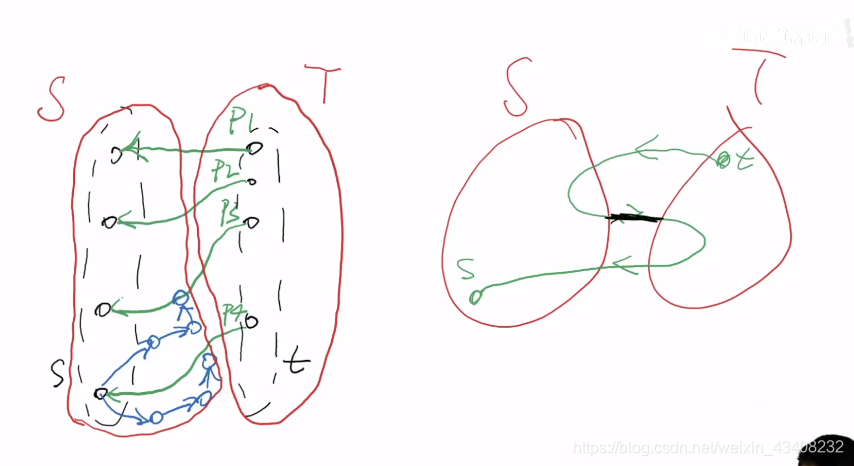

当算法终止时，右图为残留网络
蓝色边为原来的边
绿色边是我们处理过的边

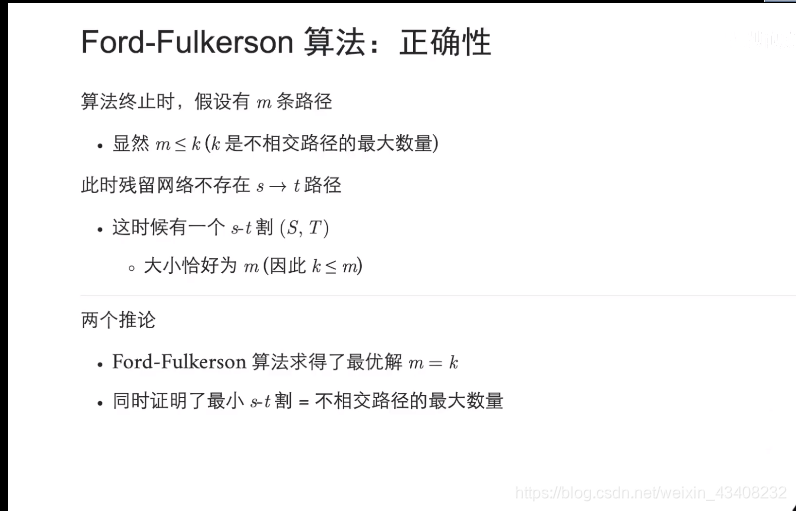

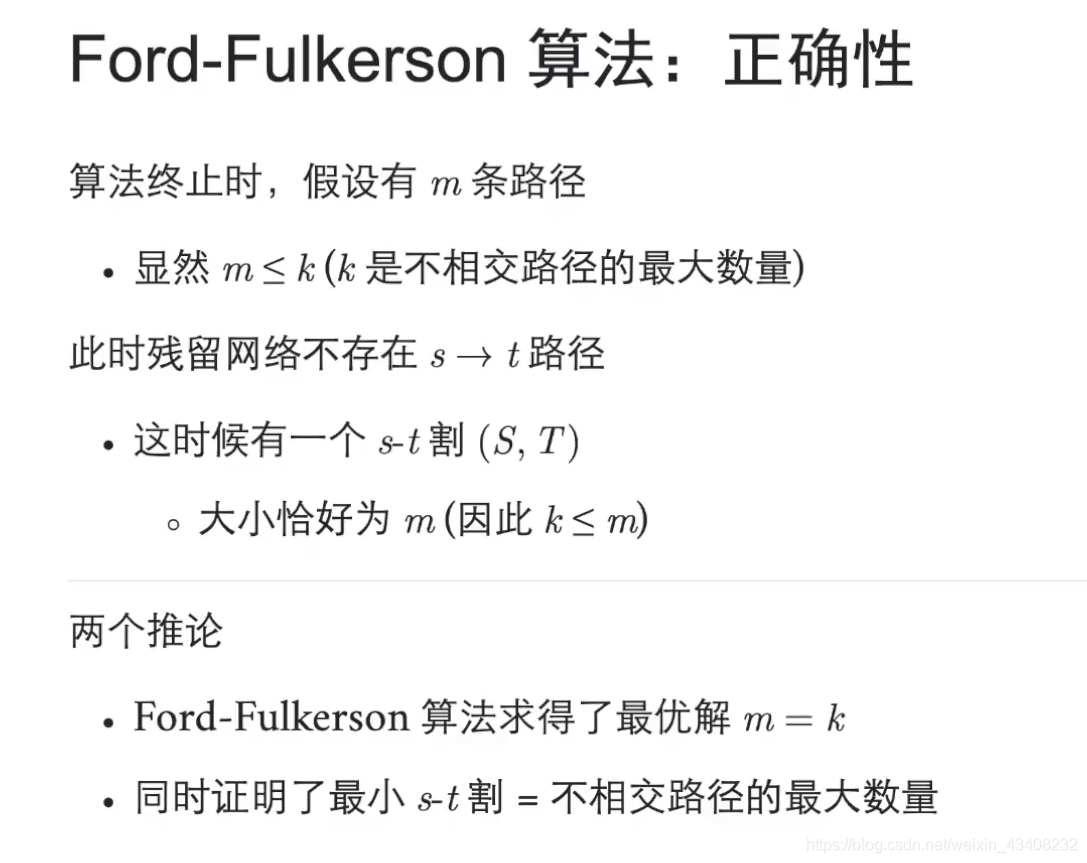

利用之前的假设，我们可以反证法证明，
当不存在s–>t的路径时，残差网络的割为0，原网络的割恰好为路径数，因为从T出发，到达S的边不可能穿过两次，穿过两次就会出现矛盾！！

因为割的大小决定了路径的上界，而实际上限制路径数的上界的关键，是所有的割中最小的那个割！

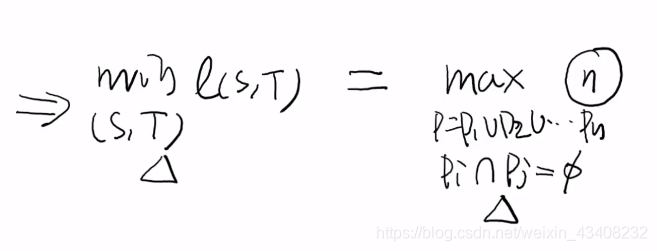

也就是说，我们求得的最小的那个割，实际上就是我们可以找到的最大的路径数

小结

目前我们就得到了*最小割和最大流定理的离散版本*

正式谈最大流最小割算法

问题引导

求解这样的问题，你可以得到一个带权重的有向图，本部分over，非蒋老师的课件内容

带权重的图与不带权重的图的转化

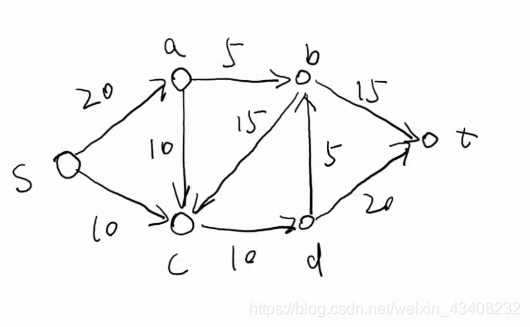

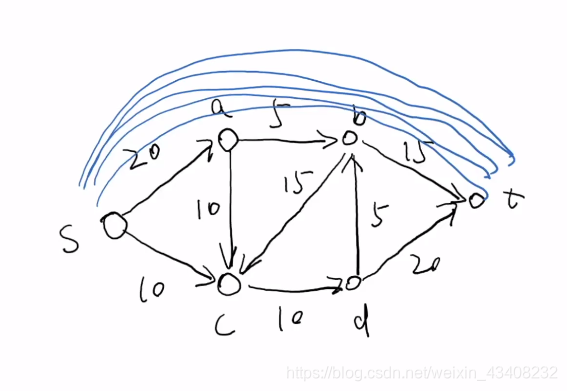

原图

可以在原图中允许两个点之间存在同向边，这样就可以理解为，权值为多大，边就有多少条。然后使用之前的算法求解，可以证明，这种情况下，算法仍然有效。

也可以直接求解x

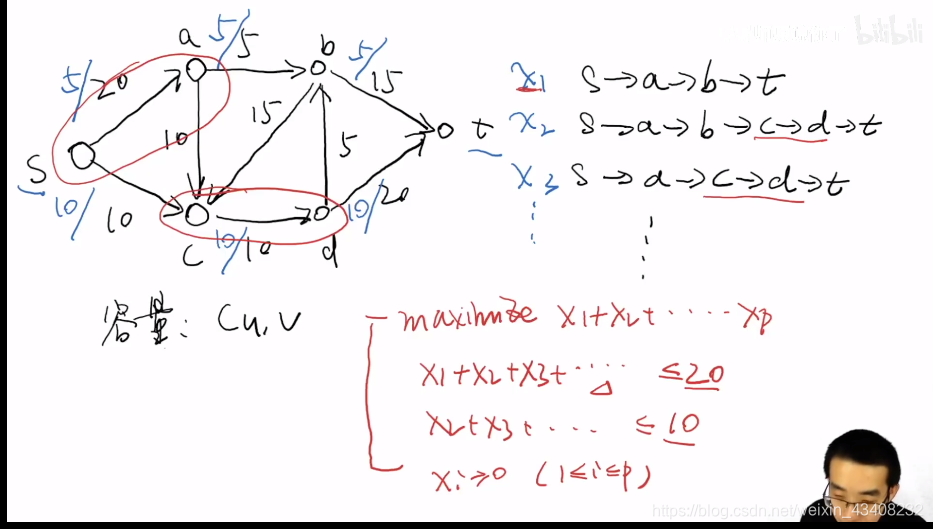

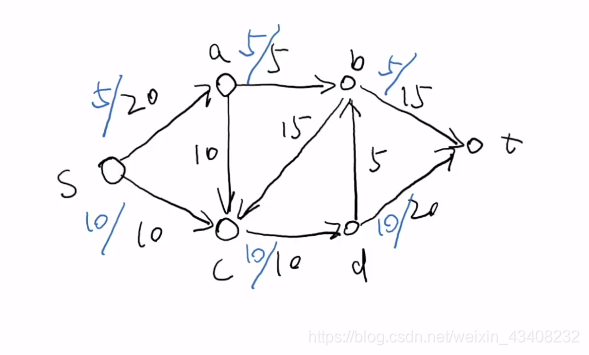

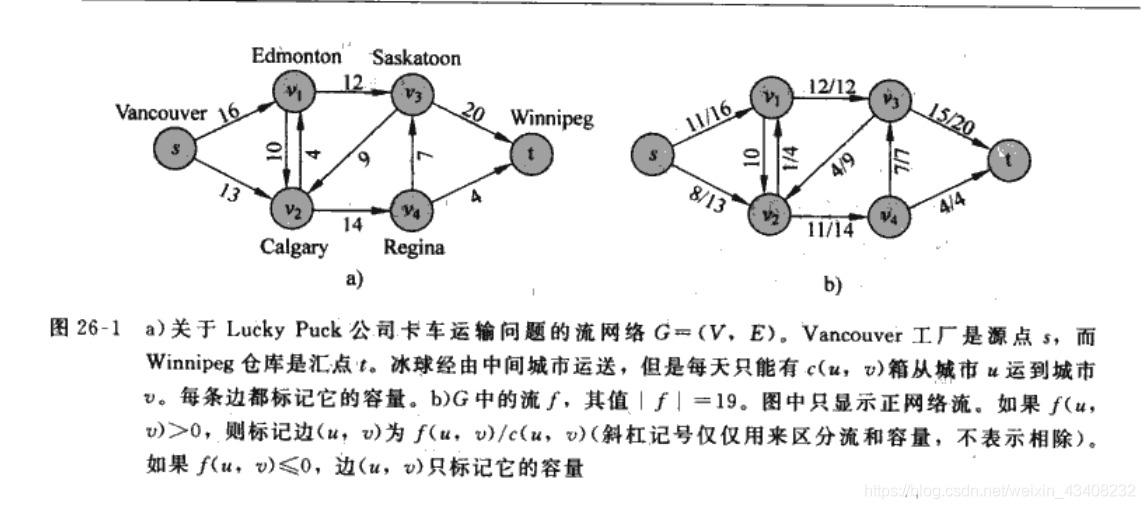

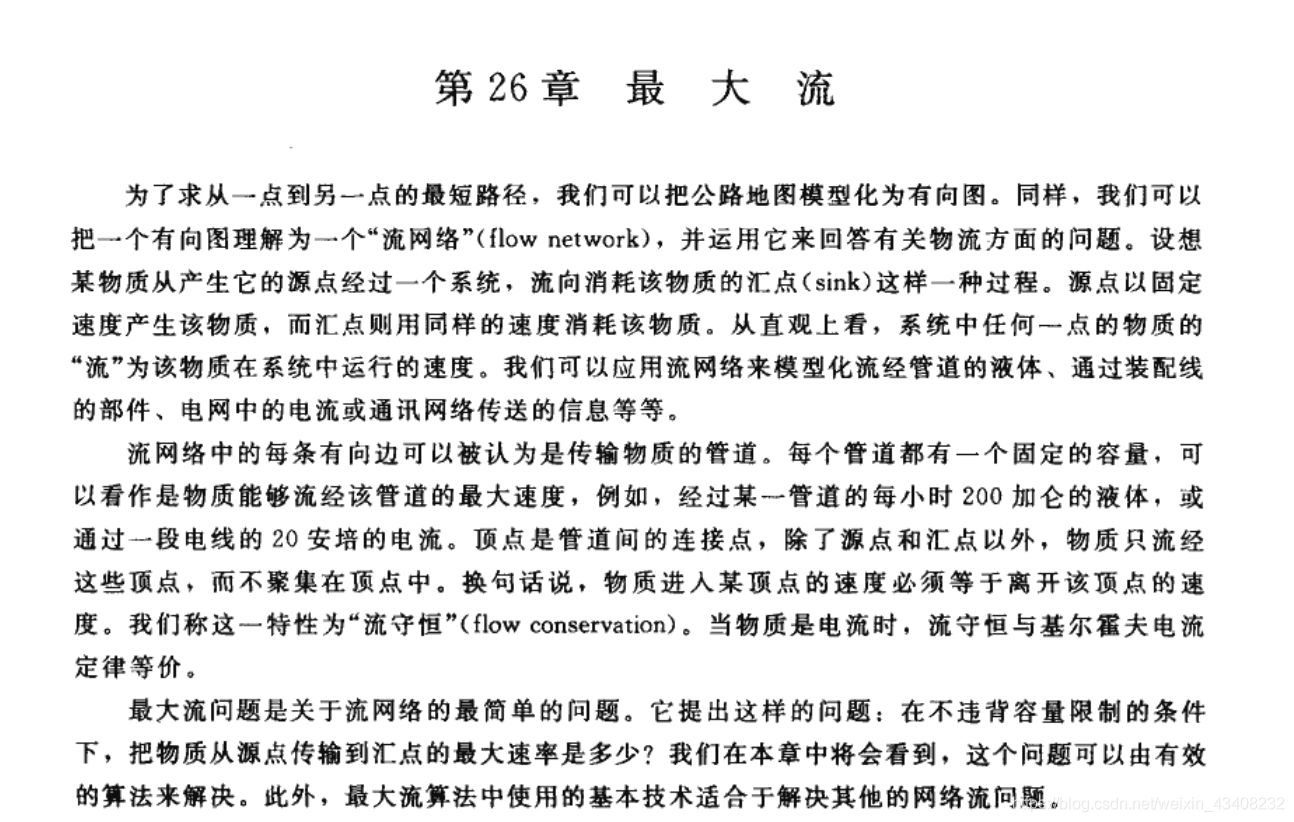

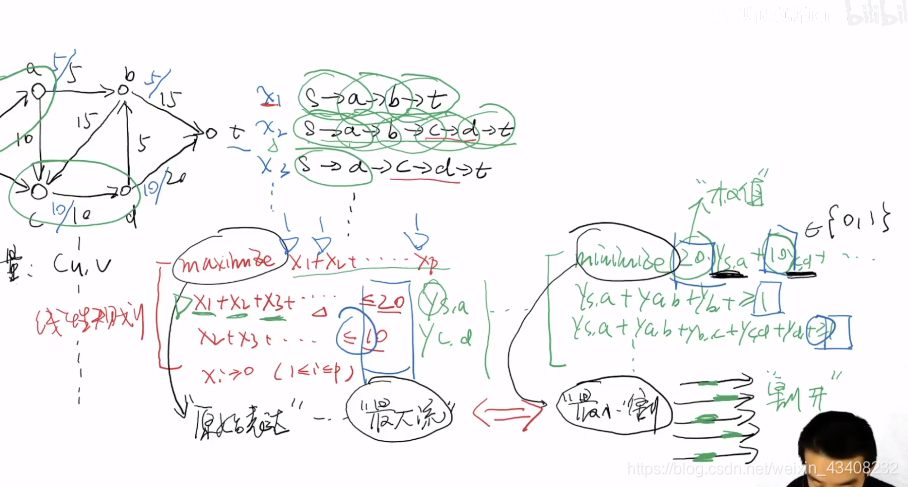

引入之前的《算法导论》中的流的概念：
这里将权值视作路径上的容量，不允许有超过容量的路径存在

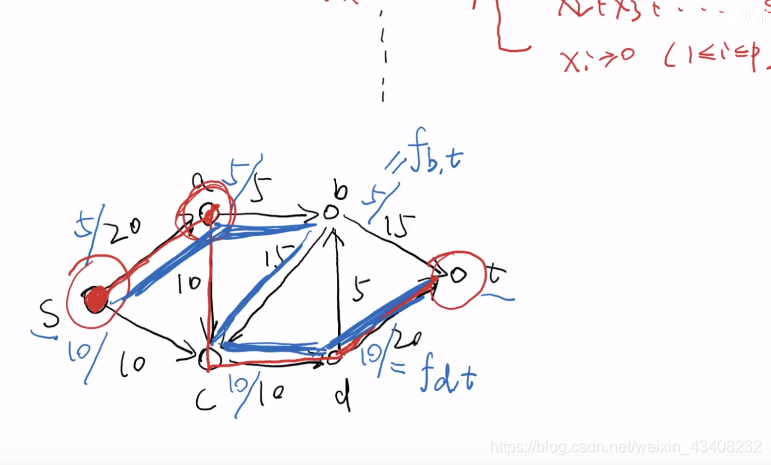

$$\begin{gathered} x_1:表示s->a->b->t的路径数 \\ {x}_2:表示s->a->b->c->d->t的路径数 \\ \dots \dots \dots \dots \dots \dots \end{gathered}$$
对于权重的约束条件，应满足：
$$\begin{gathered} 对边s->a来说，应满足： \\ {x}_1+x_2+x_3+x_4+\dots \dots \dots \dots <=20 \end{gathered}$$
同时我们也得到我们要求解问题的最优表达式：
$$max{x}_1+x_2+x_3+\dots \dots \dots \dots \dots \dots +x_p$$

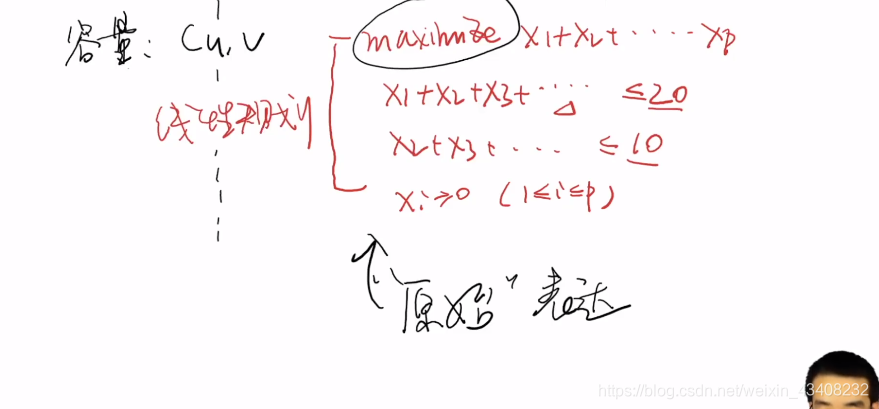

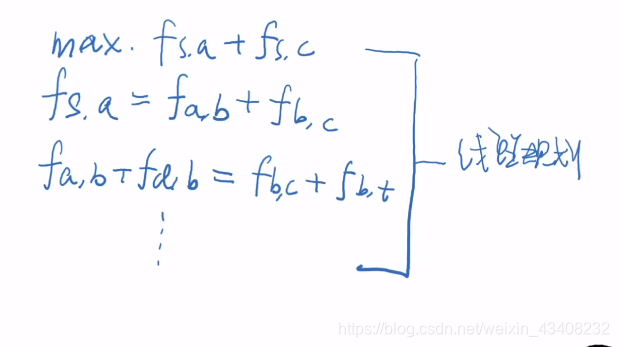

这样我们就得到了网络流问题的原始表达的线性规划问题
但是这样的线性规划的问题，如果使用一般的方法去求解，计算量巨大，十分不现实，所以，可以这样理解：
通过对这样的线性规划问题的图化，使得将它转化为图论问题，然后利用FORD-FULKERSON算法和Boykov-Kolmogorov算法求解，大大降低算法求解难度；

关于网络流的定义

对每条边的权重，认为是它的流量
概括起来就是，除了源点S和汇点T外，流入必定等于流出
可以证明：在满足约束条件的前提下，从s流出的流量一定全部流入t
所以为了求得最大流，只要最大化流出S的流：
所以我们可以得到更加简洁的线性规划表达式，从而降低复杂度.

最后简要提及了最大流问题和最小割问题的等价性
这里叙述的不是很清楚，建议直接查找《运筹学》的 对偶理论。

结尾

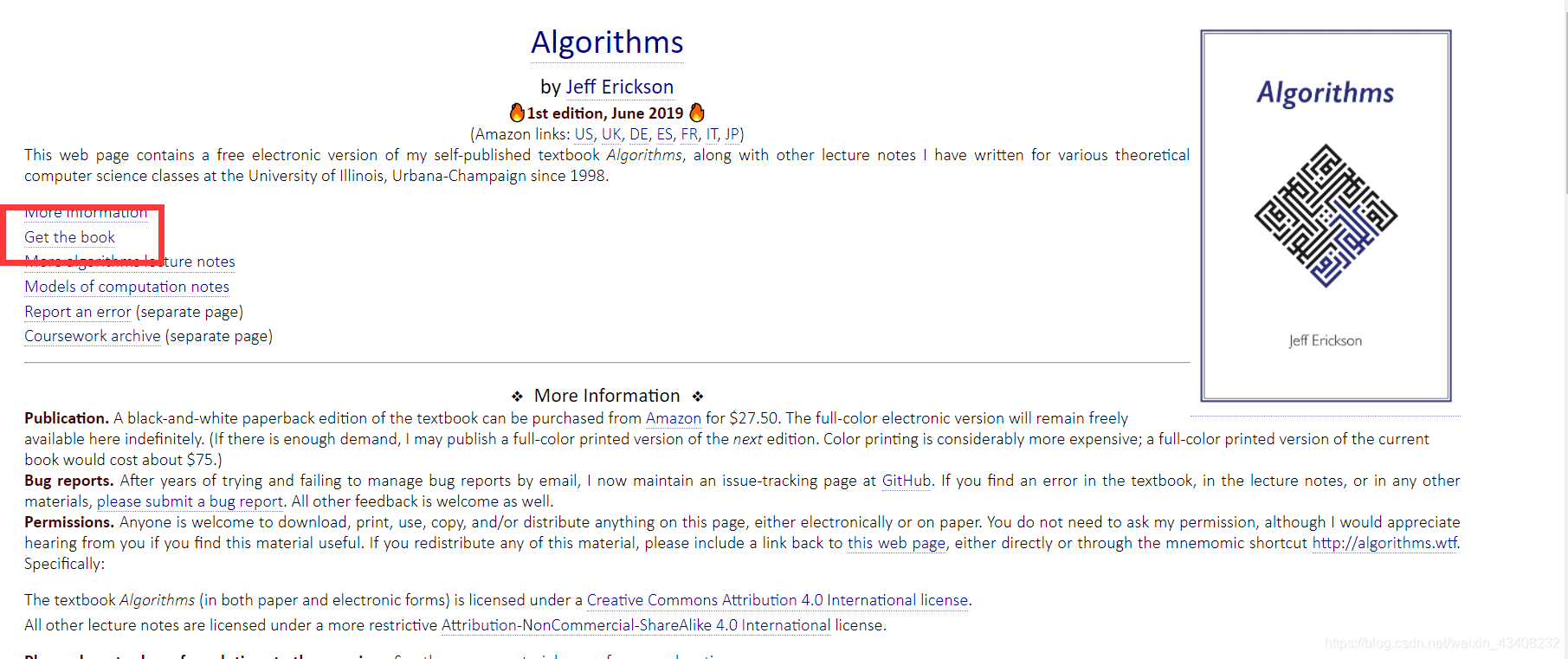

好了，蒋炎岩老师用了将近1个小时为你打开了最大流最小割算法的冰山一角，最后推荐了一本参考资料Jeff Erickson:《Algorithms》(可以下载pdf版本)
在此送上链接：
http://jeffe.cs.illinois.edu/teaching/algorithms/

番外

求解最大流最小割问题，在python语言里并不是难事，因为你总是可以

pip install PyMaxflow

然后接着

import maxflow

一个简单的例子：

import maxflow # Create a graph with integer capacities. g = maxflow.Graph[int](2, 2) # Add two (non-terminal) nodes. Get the index to the first one. nodes = g.add_nodes(2) # Create two edges (forwards and backwards) with the given capacities. # The indices of the nodes are always consecutive. g.add_edge(nodes[0], nodes[1], 1, 2) # Set the capacities of the terminal edges... # ...for the first node. g.add_tedge(nodes[0], 2, 5) # ...for the second node. g.add_tedge(nodes[1], 9, 4)

帮助文档：

http://pmneila.github.io/PyMaxflow/tutorial.html
