火山图——直观的特征差异可视化

大家好，欢迎来到IT知识分享网。

火山图（Volcano plots）是散点图的一种，根据变化幅度（FC，Fold Change）和变化幅度的显著性（P value）进行绘制，其中标准化后的FC值作为横坐标，P值作为纵坐标，可直观的反应高变的数据点，常用于基因组学分析（转录组学、代谢组学等）。

一、基本概念

1、什么是FC值，为何要取以2为底的对数？

FC值全拼Fold Change value，直译为差异的倍数，在生物信息学的分析中主要用于表示基因间表达量的倍数关系。如gene1表达量为10，而gene2表达量为100，则gene2对gene1的FC即为10，由此可知FC值域为（0，+∞），如Fig. 1所示，以FC = 1为分界，绿色箭头表示表达量下调（Down-regulated），红色箭头表示表达量上调（Up-regulated），可见上调区间明显大于下调区间，当FC取浮点数时，特别是极小数时较难直观展示。反之，当倍数关系取值极大的时候还会面临上下标出界的问题。

Fig. 1 基因上下调一维展示
当取以2为底，FC的对数时，便可以解决上述问题。log[2]FC > 0时上调，log[2]FC < 0时下调。

2、为何要引入P值

P value（P值）在统计学中用于表示统计学关系的显著性，通常通过各种统计学检验获得，值域为（0，1），经校准后的P值即为Padj（P-adjected），P值和Padj值二者取其一即可。类似于方差分析，在提取有价值的基因数据点时，仅通过比较FC大小是片面且无统计学意义的，还需获得与FC值关联的P值（Padj）才可确定其关系是否显著性。同理，P值也存在类似于FC值的问题，需标准化处理，即取-log[10]P或-log[10]Padj。
通过log[2]FC值和-log[10]P的约束，即可将研究涉及的数据点放到同一个二维空间，其中离群的数据点就是我们需要关注的数据点。

二、示例

1、加载相关的包。

#绘图的包 library(ggplot2) #标记的包 library(ggrepel)

ggrepel包是ggplot2的补充包，在此主要用于标记目标数据点。

2、数据准备

加载数据，此数据为python(v 3.9)生成的虚拟数据集，代码符后。在数据框中添加sig向量，用于标记上下调基因和不显著的基因，用于后续给数据点着色。

#读取数据,数据使用python随机生成，代码附后 vp_data <- read.csv("volcano_plot_data.csv",header=T) #标记上下调的基因，并添加sig向量 #上调的基因 vp_data$sig[vp_data$Log2FC > 2 & vp_data$X_log10Padj > 1.5] <- "up" #下调的基因 vp_data$sig[vp_data$Log2FC < -2 & vp_data$X_log10Padj > 1.5] <- "down" #变化不显著的基因 vp_data$sig[vp_data$X_log10Padj <= 1.5 | (vp_data$Log2FC <= 2 & vp_data$Log2FC >= -2)] <- "insig"

添加label向量，用于存放需关注的数据点的标签信息。

#为有价值的基因数据点添加lab #设置筛选条件log[2]FC = 2或-2, -log[10]Padj = 1.5  invLog10P_limit = 1.5 Log2FC_limit = 2 #abs(x)为取x绝对值 vp_data$label=ifelse(vp_data$X_log10Padj > invLog10P_limit & abs(vp_data$Log2FC) > Log2FC_limit, as.character(vp_data$Gene.name), '')

3、绘图部分

定义坐标轴。

vol_plot <- ggplot(vp_data,aes(Log2FC, X_log10Padj))

添加数据点，根据sig列调色。

vol_plot = vol_plot + geom_point(aes(color = sig))

自定义点的颜色。

vol_plot = vol_plot + scale_color_manual(values = c("green","grey","orange"))

添加title和坐标轴名称。

vol_plot = vol_plot + labs(title="volcanoplot1", x="log2(FC)", y="-log10(Padj)")

添加虚线标记区间。

#添加标记-log[10]Padj区间的虚线 vol_plot = vol_plot + geom_hline(yintercept = invLog10P_limit, linetype=2, colour = "grey50") #添加标记log[2]FC区间的虚线 vol_plot = vol_plot + geom_vline(xintercept=c(Log2FC_limit, -Log2FC_limit), linetype=2, colour = "grey50")

为数据点添加标签，出图(Fig. 2)。

vol_plot = vol_plot + geom_text_repel(aes(x = Log2FC, y = X_log10Padj, label=label), #添加标签图层 max.overlaps = 10000, #标签布局参数，越高标签重合越少，类似于igraph的kk布局 size=3, #字体 box.padding=unit(0.5,'lines'), #标记点边框周围的填充量 point.padding=unit(0.1, 'lines'),#标记点周围的填充量  segment.color='grey50', #标记与点的连线颜色 show.legend=FALSE) #是否添加legend vol_plot

由于是随机生成的虚拟数据，并不能真实反应实际研究中的数据分布，但绘图原理是一样的。

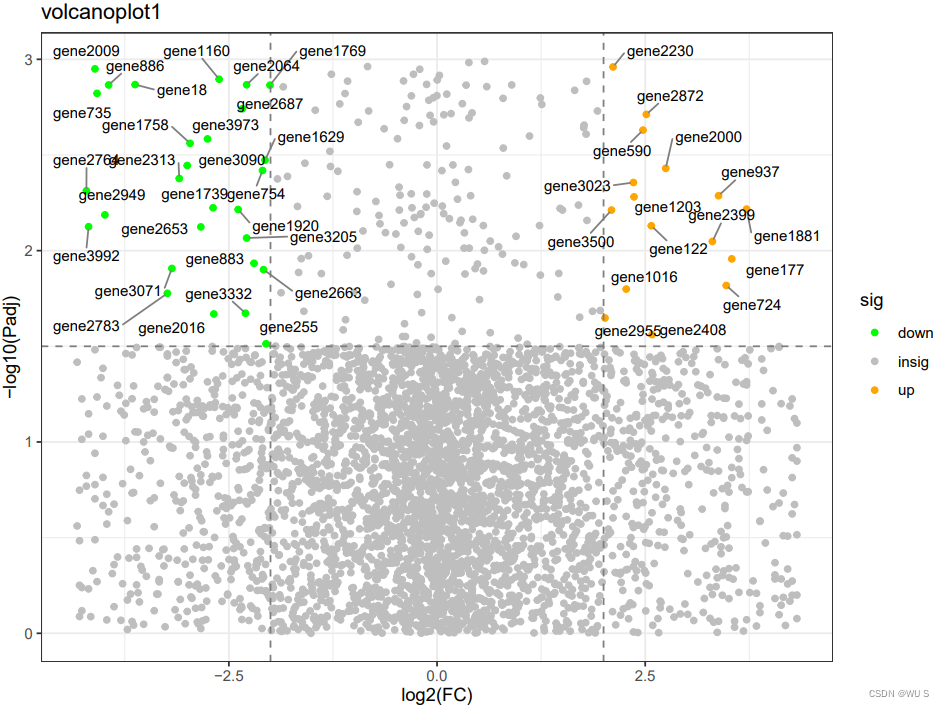

Fig. 2 虚拟数据生成的火山图

4、使用真实数据绘图

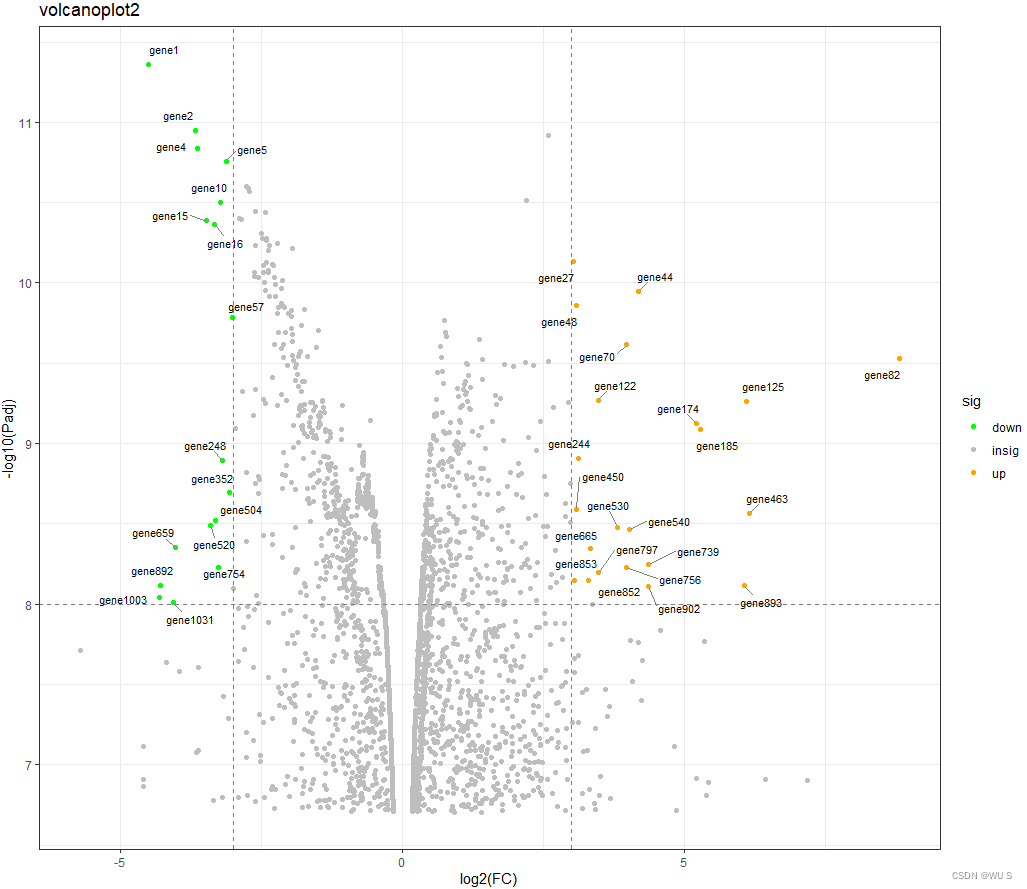

将同样的方法应用于实际数据。由于数据存在差异，将筛选条件中的-log[10]Padj改为8。代码如下。得Fig. 3。

#读取数据,数据使用python随机生成，代码附后 vp_data <- read.csv("volcano_plot_data2.csv",header=T) #更改筛选上下调基因的条件 #上调的基因 vp_data$sig[vp_data$Log2FC > 3 & vp_data$X_log10Padj > 8] <- "up" #下调的基因 vp_data$sig[vp_data$Log2FC < -3 & vp_data$X_log10Padj > 8] <- "down" #变化不显著的基因 vp_data$sig[vp_data$X_log10Padj <= 8 | (vp_data$Log2FC <= 3 & vp_data$Log2FC >= -3)] <- "insig" #添加label向量，为有价值的基因数据点添加label #更改筛选条件 invLog10P_limit = 8 Log2FC_limit = 3 vp_data$label=ifelse(vp_data$X_log10Padj > invLog10P_limit & abs(vp_data$Log2FC) > Log2FC_limit, as.character(vp_data$Gene.name), '') #绘图部分 ggplot(vp_data,aes(Log2FC, X_log10Padj)) + geom_point(aes(color = sig)) + scale_color_manual(values = c("green", "grey", "orange")) + labs(title="volcanoplot2", x="log2(FC)", y="-log10(Padj)") + geom_hline(yintercept = invLog10P_limit,linetype=2, colour = "grey50")+ geom_vline(xintercept=c(Log2FC_limit, -Log2FC_limit),linetype=2, colour = "grey50")+ geom_text_repel(aes(x = Log2FC, y = X_log10Padj, label=label), max.overlaps = 10000, size=3, box.padding=unit(0.5,'lines'), point.padding=unit(0.1, 'lines'), segment.color='grey50', show.legend=FALSE)

Fig. 3 火山图

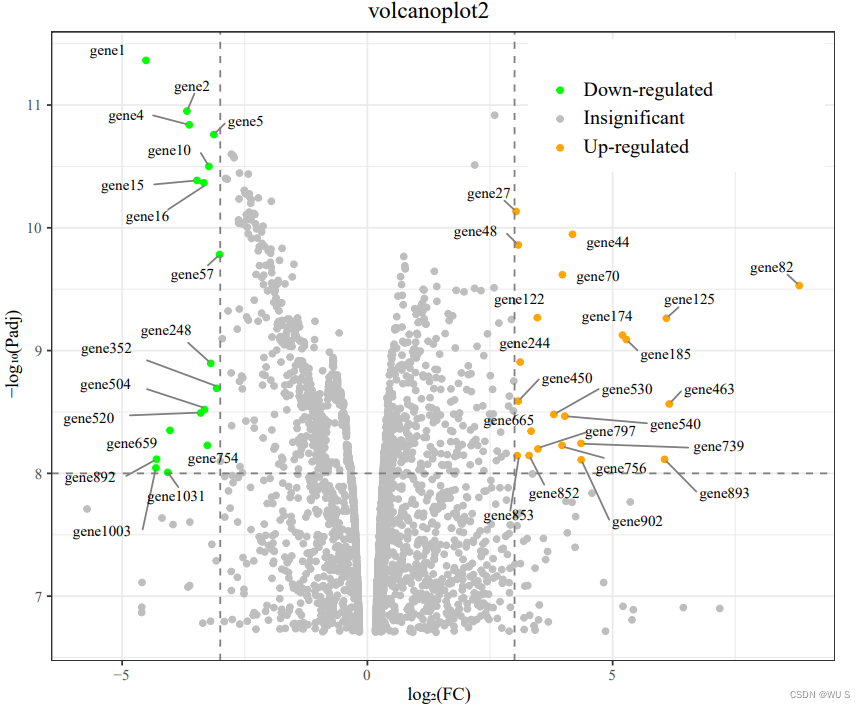

美化后得Fig. 4, 图中灰色部分即为不显著或者变化较小的基因数据点，绿色为下调的基因，橙色为上调的基因。

Fig. 4 美化后的火山图

Supplemental

用于生成虚拟数据的python代码。

#Importing randint function to make numbers randomly from random import randint #Importing randint function to make numbers randomly from random import shuffle #A modular needed to mathematical operations import math #A modular needed to write data into .csv file import csv #demo data Gene = [] FCs = [] Log2FC = [] _Log10Padj = [] #log2FC while (len(Log2FC) < 2000): FC = randint(50, 1000)* 0.001 L2FC = math.log(FC, 2) Log2FC.append(L2FC) while (len(Log2FC) < 4000): FC = randint(50, 1000)* 0.001 L2FC = math.log(FC, 0.5) Log2FC.append(L2FC) shuffle(Log2FC) Log2FC.insert(0, 'Log2FC') #-log10Padj #Creating value spanning 0 to 1.5 while (len(_Log10Padj) < 3800): data_l10P = randint(0, 1500) * 0.001 _Log10Padj.append(data_l10P) #Creating value spanning 1.5 to 3 while (len(_Log10Padj) < 4000): data_l10P = randint(1500, 3000) * 0.001 _Log10Padj.append(data_l10P) shuffle(_Log10Padj) _Log10Padj.insert(0, '_log10Padj') #Gene name term = "gene" for time in range(1, 4001): gene_name = f"{
     term}{
     time}" Gene.append(gene_name) Gene.insert(0, 'Gene name') data_list = [Gene, Log2FC, _Log10Padj] #List transpose data_list = list(map(list, zip(*data_list))) #Writed list into a file.csv with open('volcano_plot_data.csv', 'w', newline='') as file: writer = csv.writer(file, delimiter=',') writer.writerows(data_list)

Ending!!!
