前言：

        千辛万苦得来的实验结果，如何展现给别人？

        记得曾经有位论文审稿人在自己的博文中就写道：“我审稿时看稿件的顺序是题目、摘要、图表、前言、参考文献和正文”。古语云“字如其人”，现在讲“第一印象”，说的都是形象、气质的重要作用！

        规范的、高质量的图片已经成了发表高水平文章的必备条件。回想当年我在实验室，就是靠得做了一手好图而在实验室的地位高了不少！从科研小白到承包实验室所有人的图，真的全靠这些软件。

一、原理图绘制常用软件

8月4号更新，9月3号更新。

1、PPT绘图学习记录

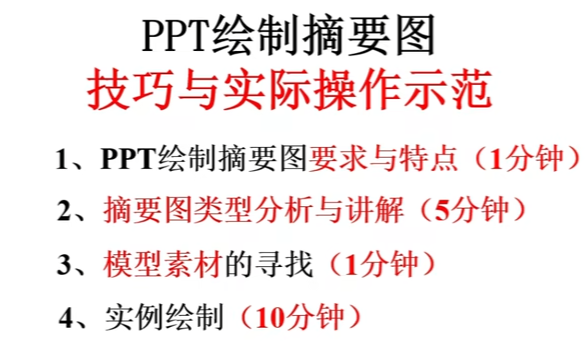

（1）PPT绘制SCI科研论文摘要图

PPT绘制SCI科研论文摘要图_哔哩哔哩_bilibili

什么叫及格，就是看你所研究的领域的顶刊，看他们画的怎么样，不能和他们差太多。

而且，大部分都用PPT来画。

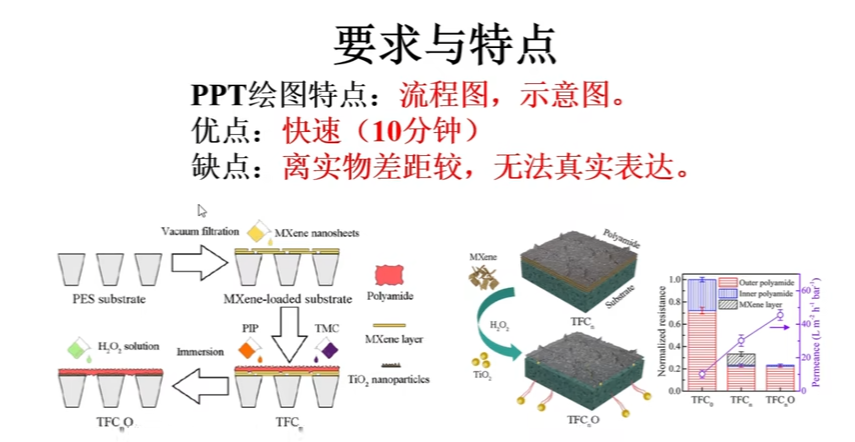

PPT可以绘制流程图，也可以绘制局部的放大示意图。

示例

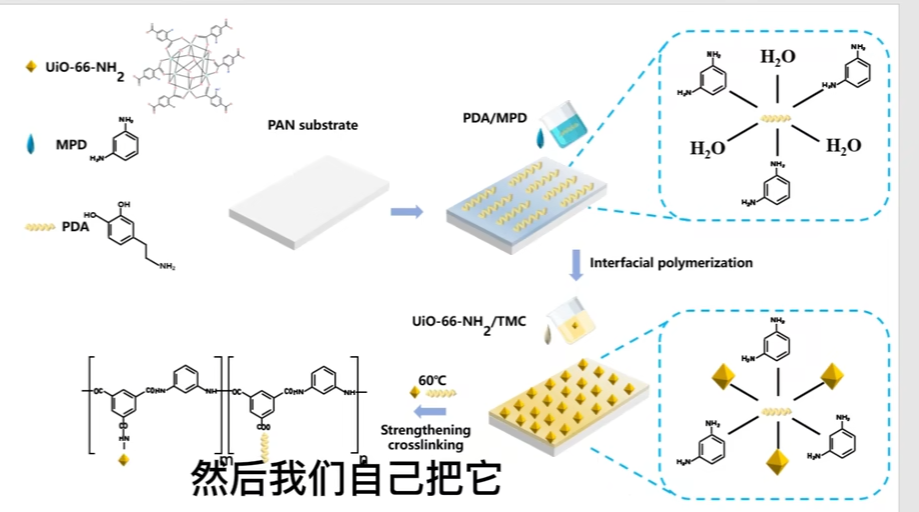

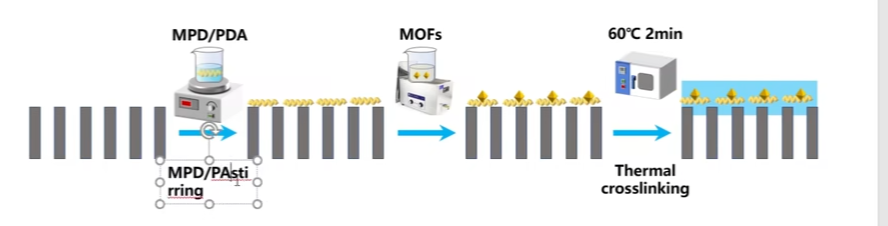

以下两张是用PPT中的基本素材绘制出来的。

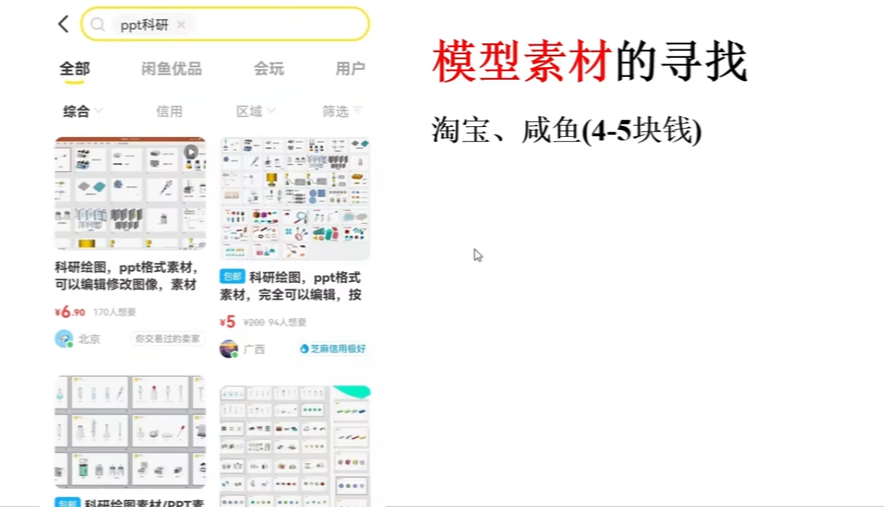

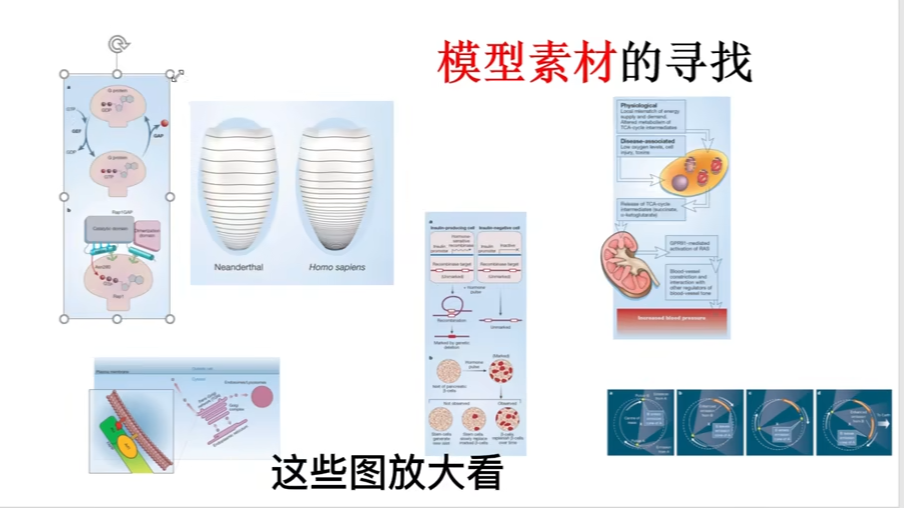

模型素材寻找：

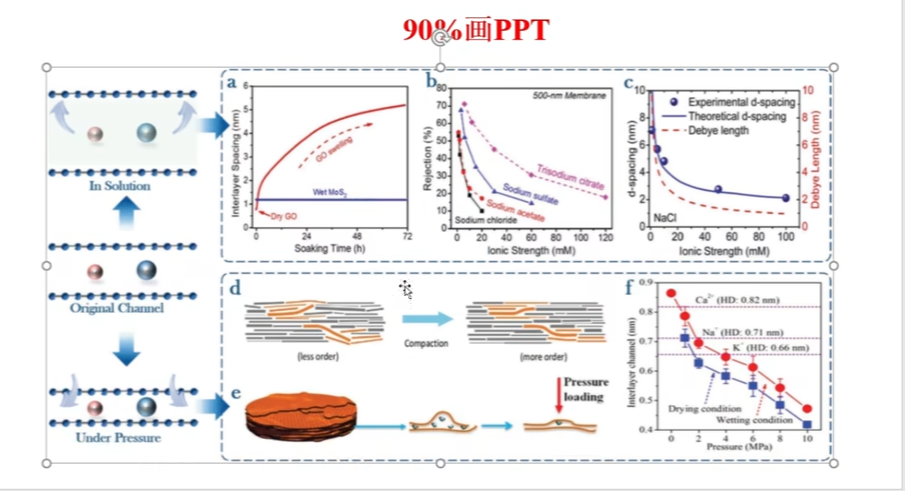

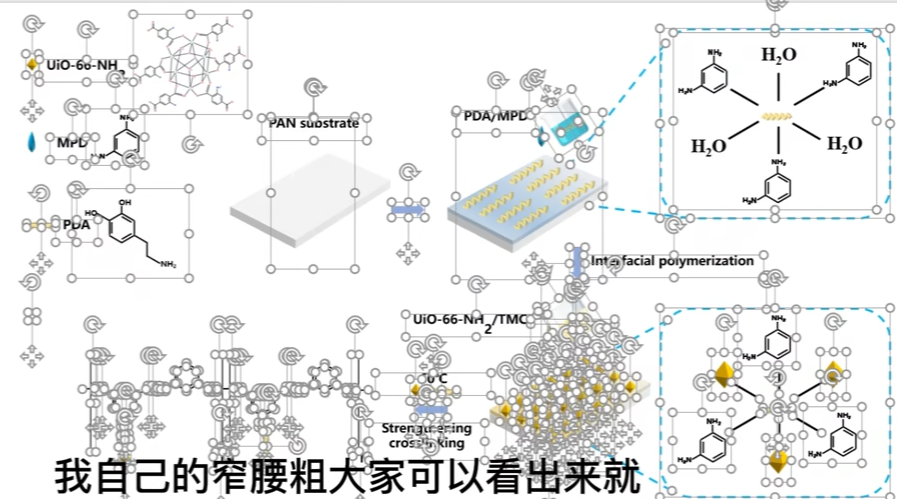

下边这个图也是用PPT绘制出来的。

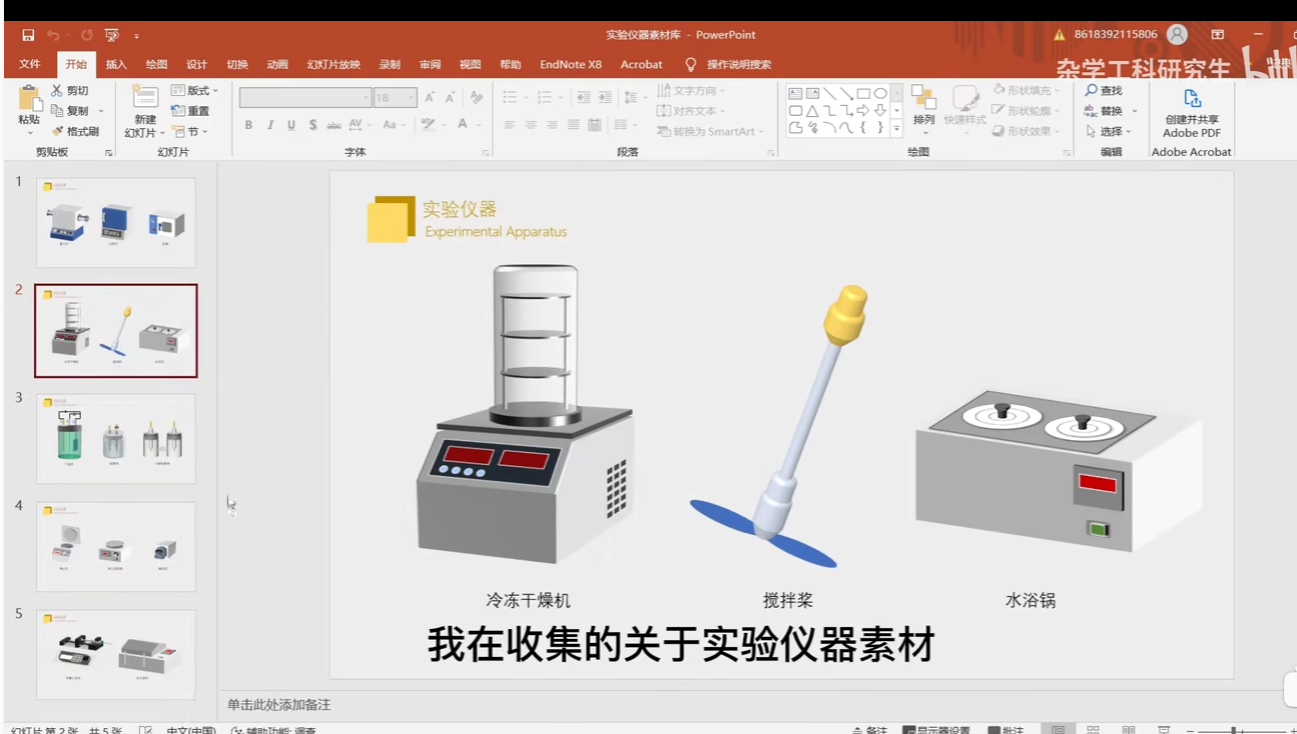

实验仪器素材库，那么，无人车领域有吗？找一下啊

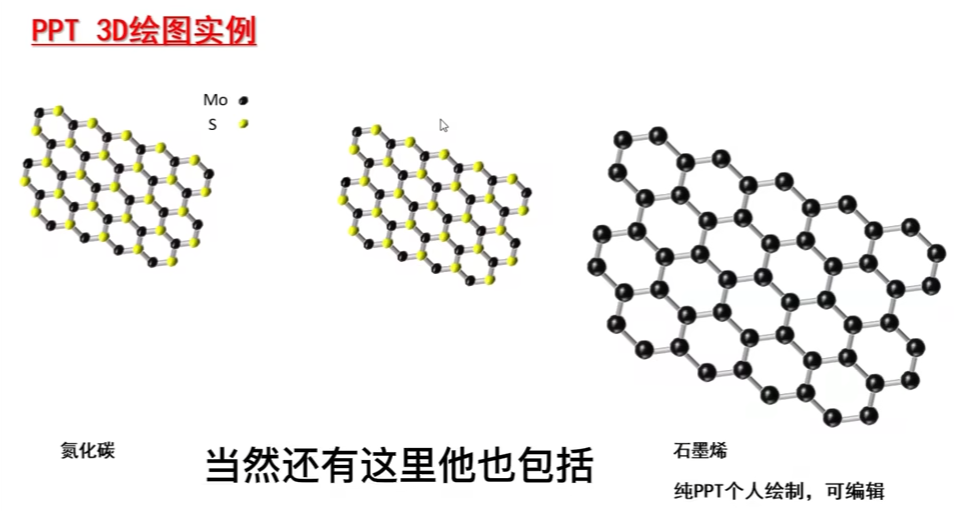

可以绘制3D图。

用PPT很快可以达到及格水平，基本上不会降低你的文章水平，不会拖累。

很多形状，可以从素材库里面调用，目前的素材库，够你用的了。

字体都使用微软雅黑，加粗。字号的话，根据自己需要调整

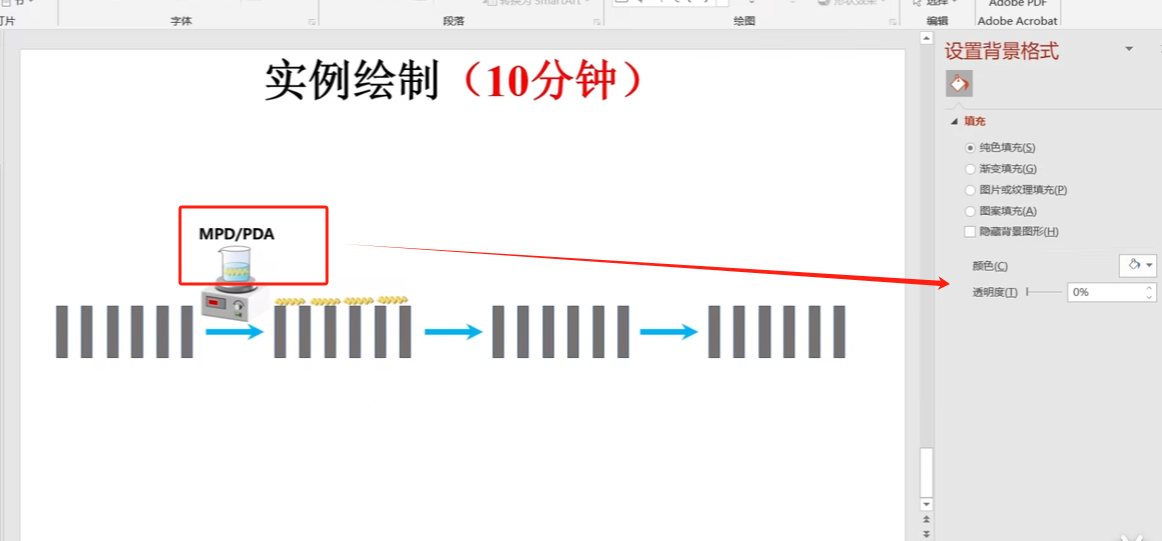

透明度的修改，100%，基本上可以看像浮在上边的。

很多素材通过百度或者谷歌图片也可以找到。

最后再调整字体格式，居中对齐啥的。

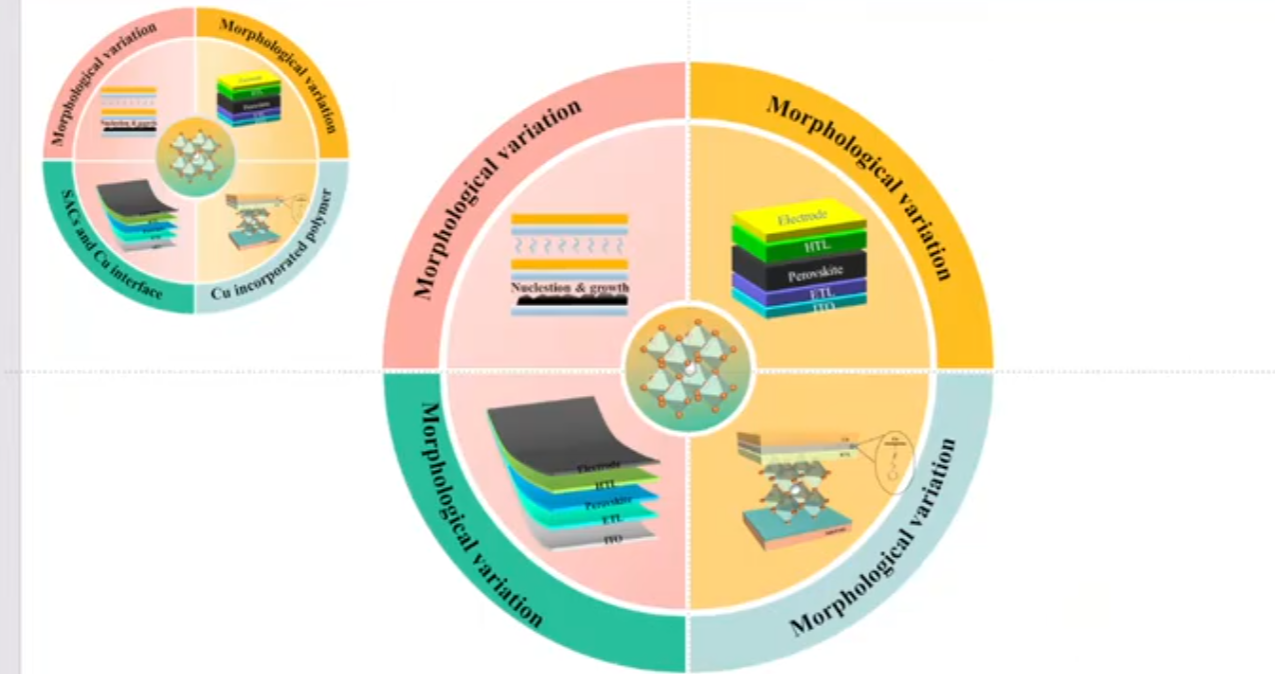

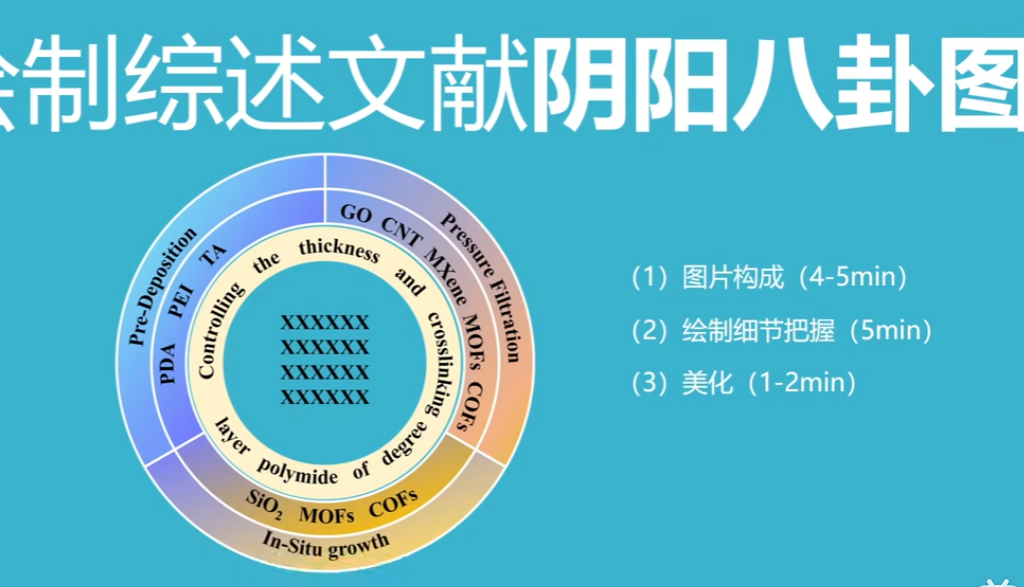

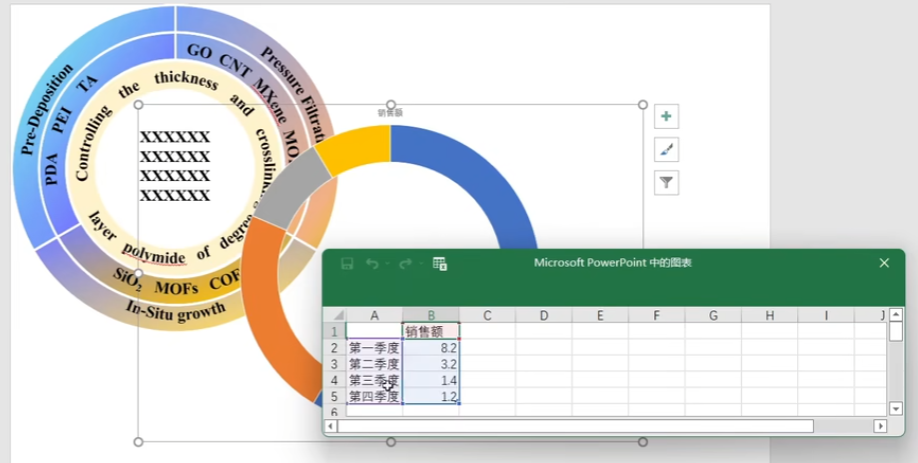

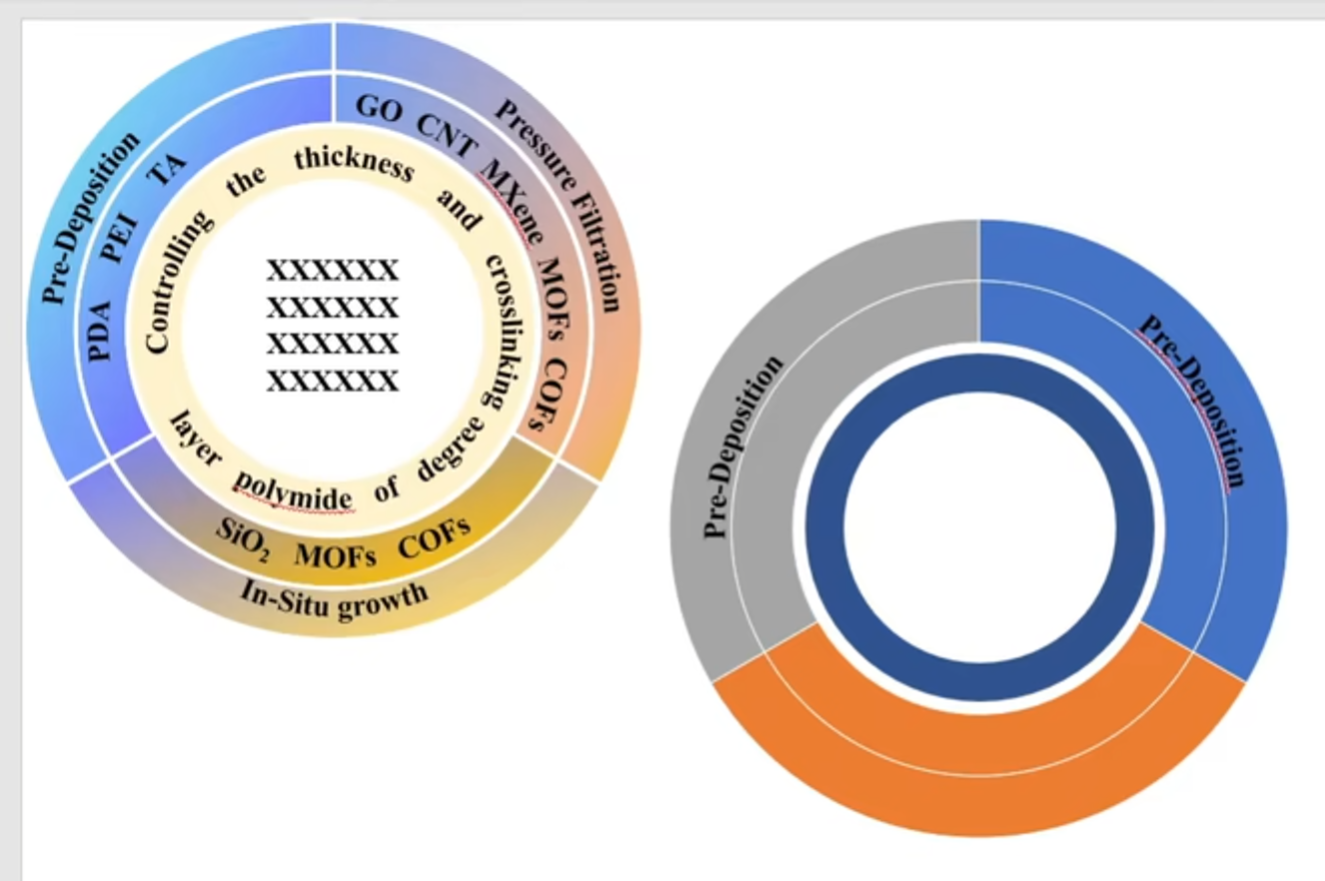

（2）PPT绘制综述文献“阴阳八卦图”

文字有的是顺时针，有的是逆时针。

实操。

这里的小细节非常多，需要慢慢熟悉

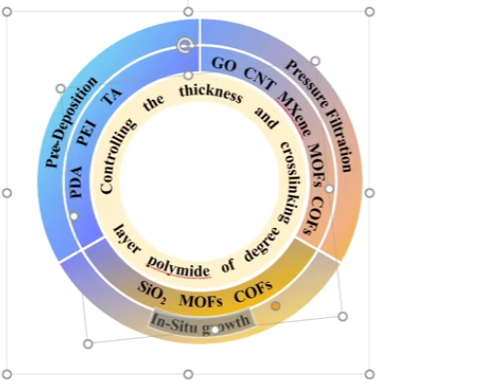

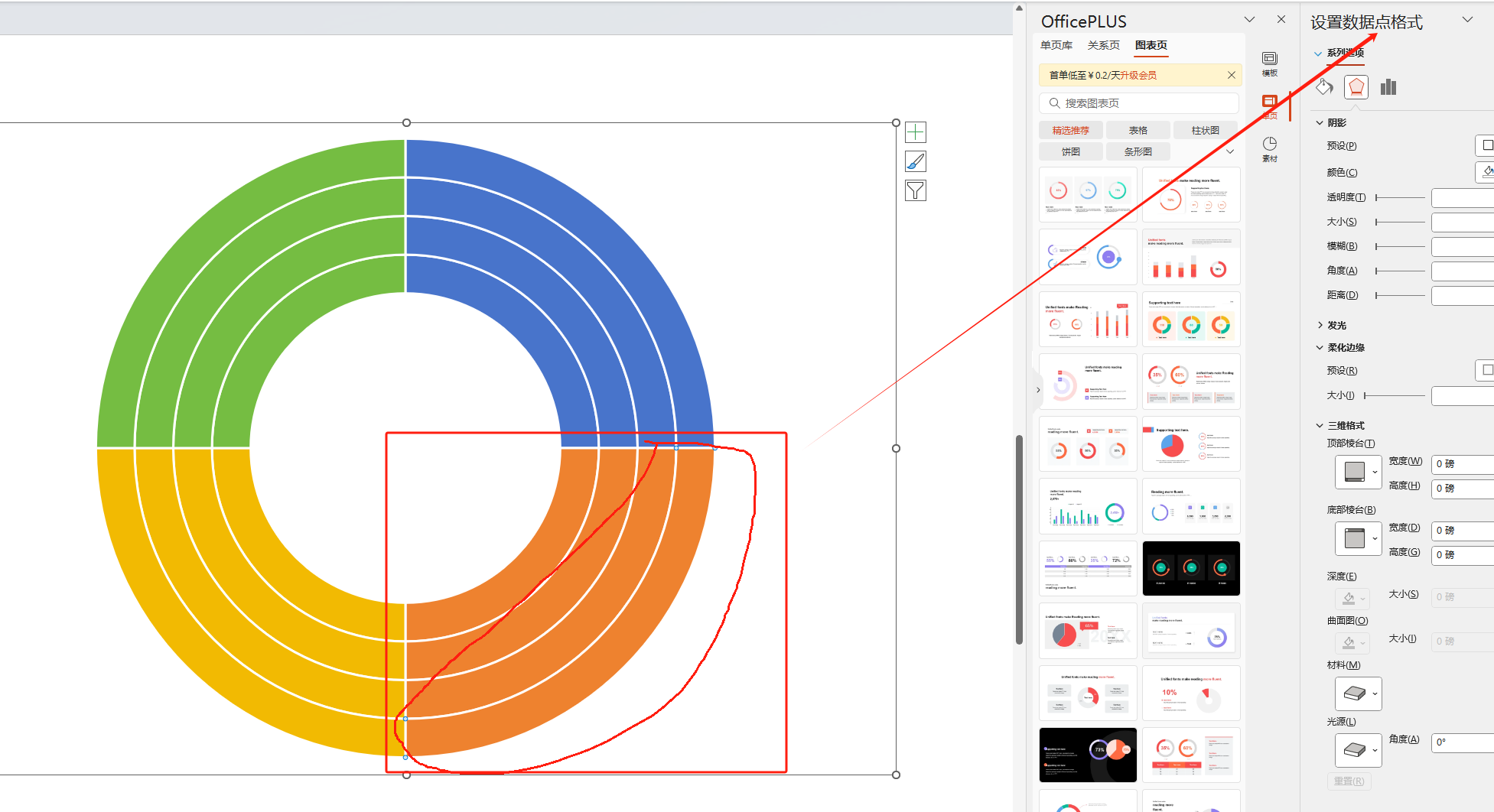

选择整个饼图，选择单个圆环，选择圆环的某个分支，都会有对应的不同的操作。

中间这地方可以加一个圆环，与这个饼状图居中对齐。

调整文字。

感觉视频里面讲解的文字设置很麻烦，不知道 有没有好的方法？

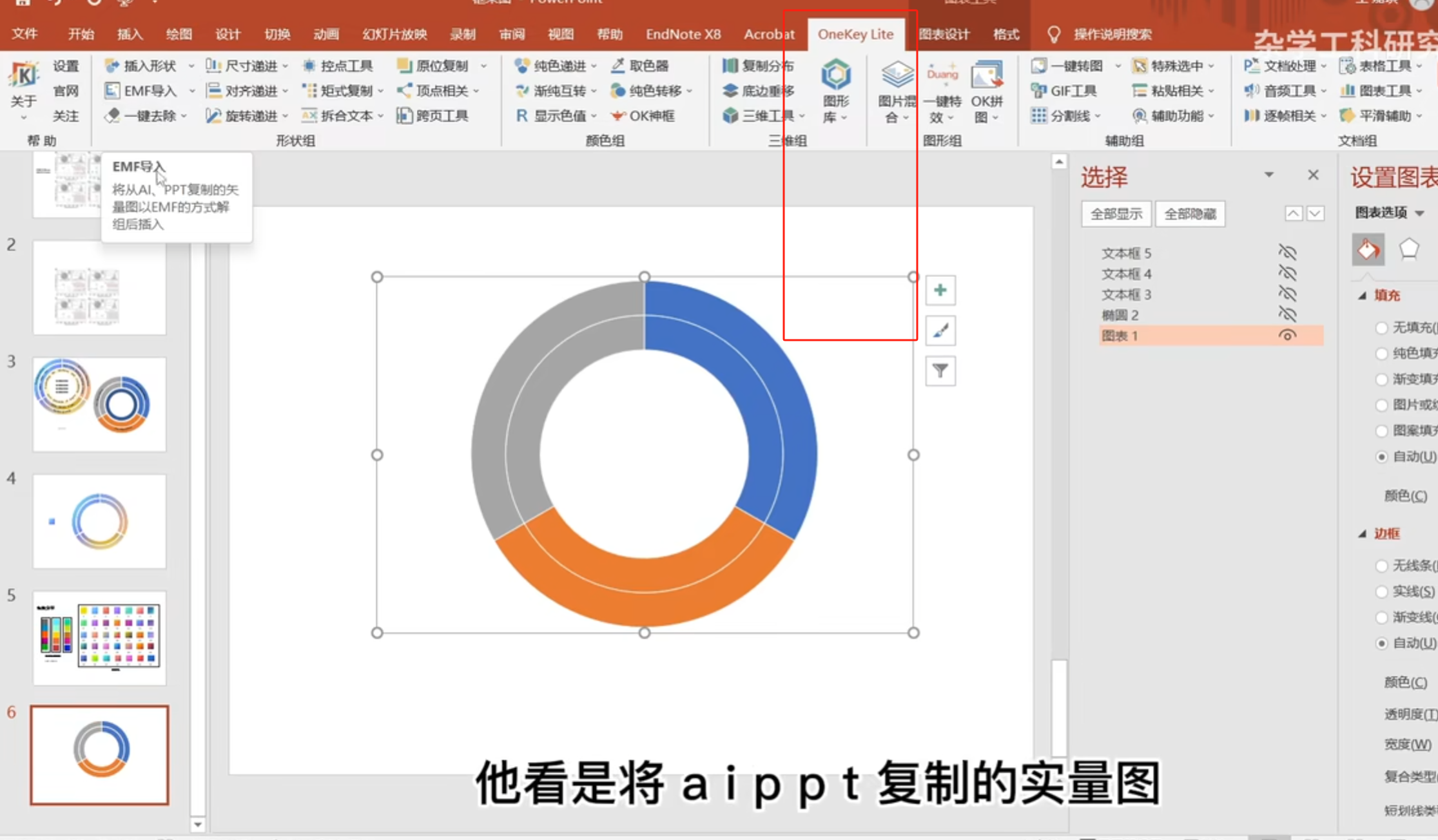

插件，onekey，lite。可以将图形打散？

看了两个视频，文字设置方法是一样的。

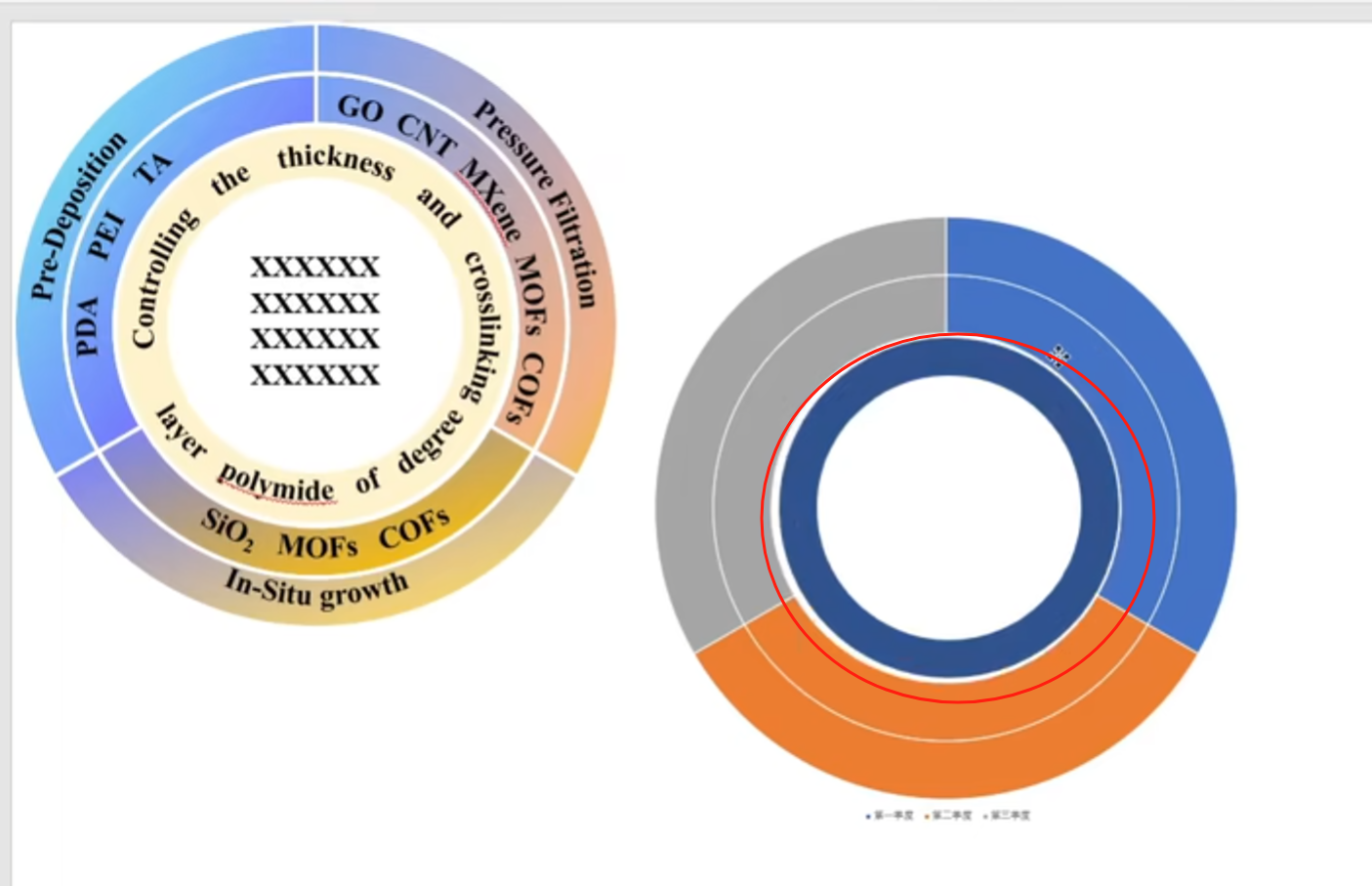

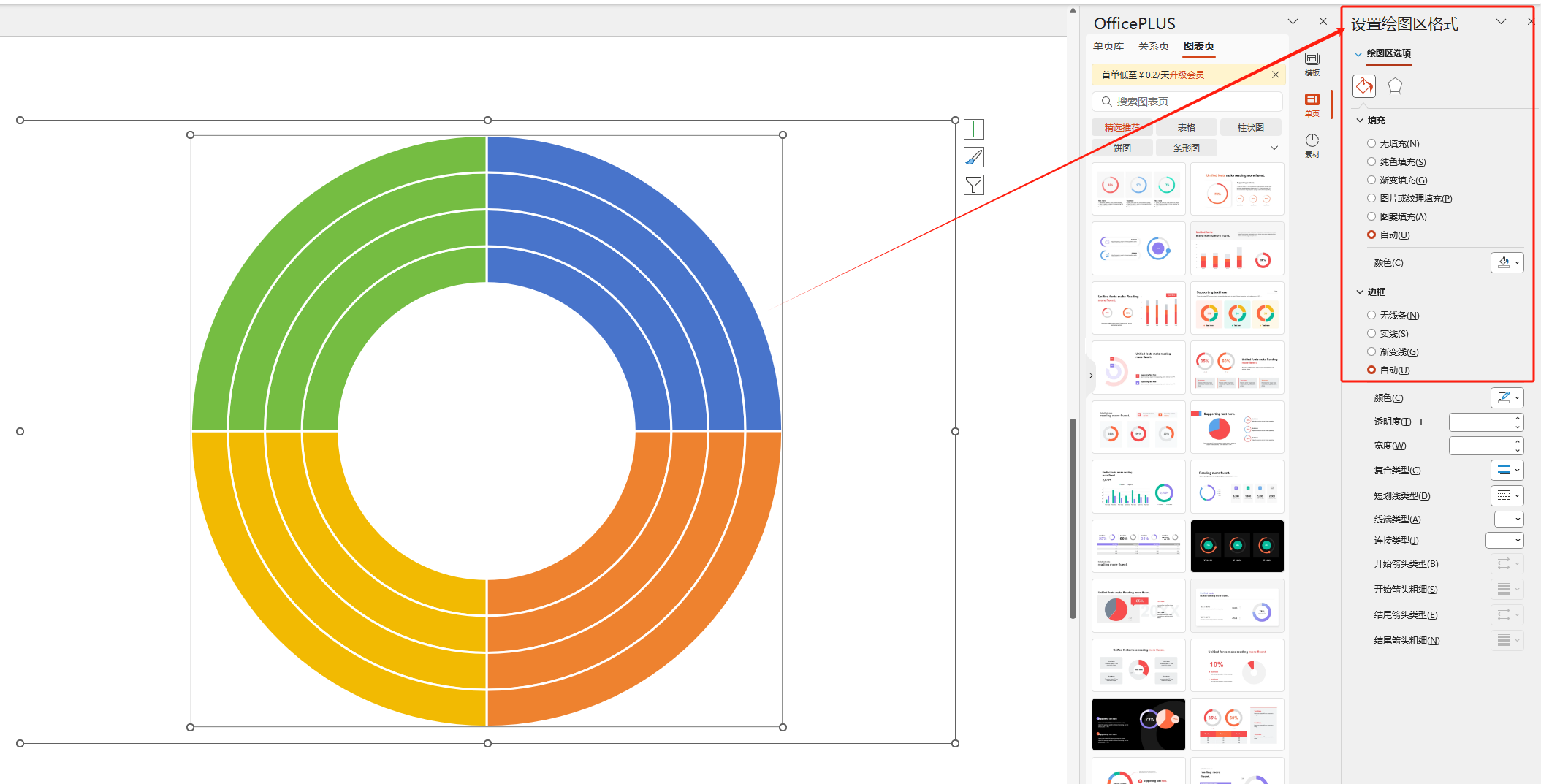

这个饼状图是用圆饼，拆分与组合得出来的。

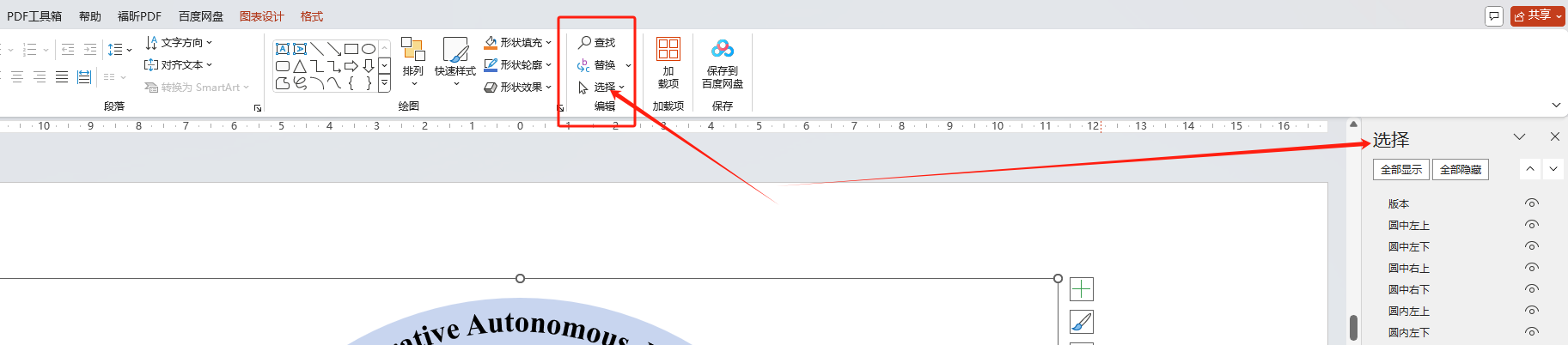

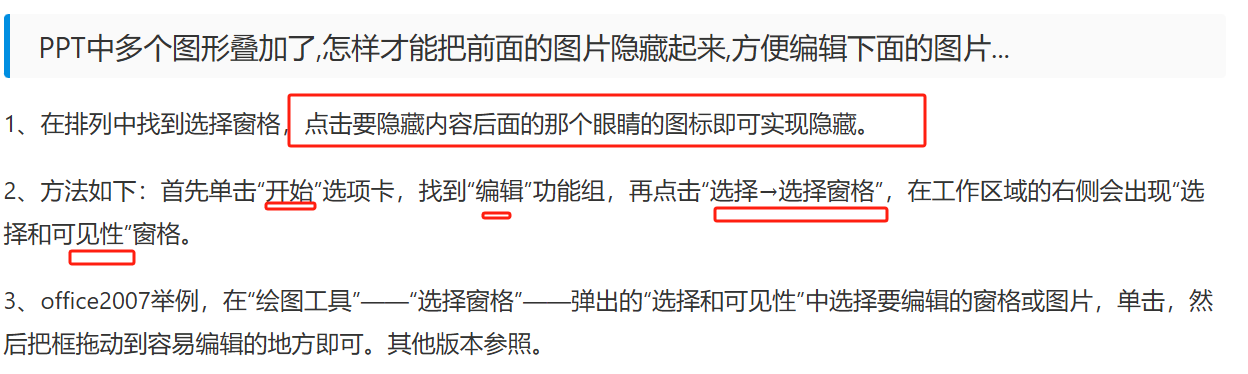

选择——选择窗格，可以隐藏不同的模块，方便单独绘制其他模块，不受其他模块影响。

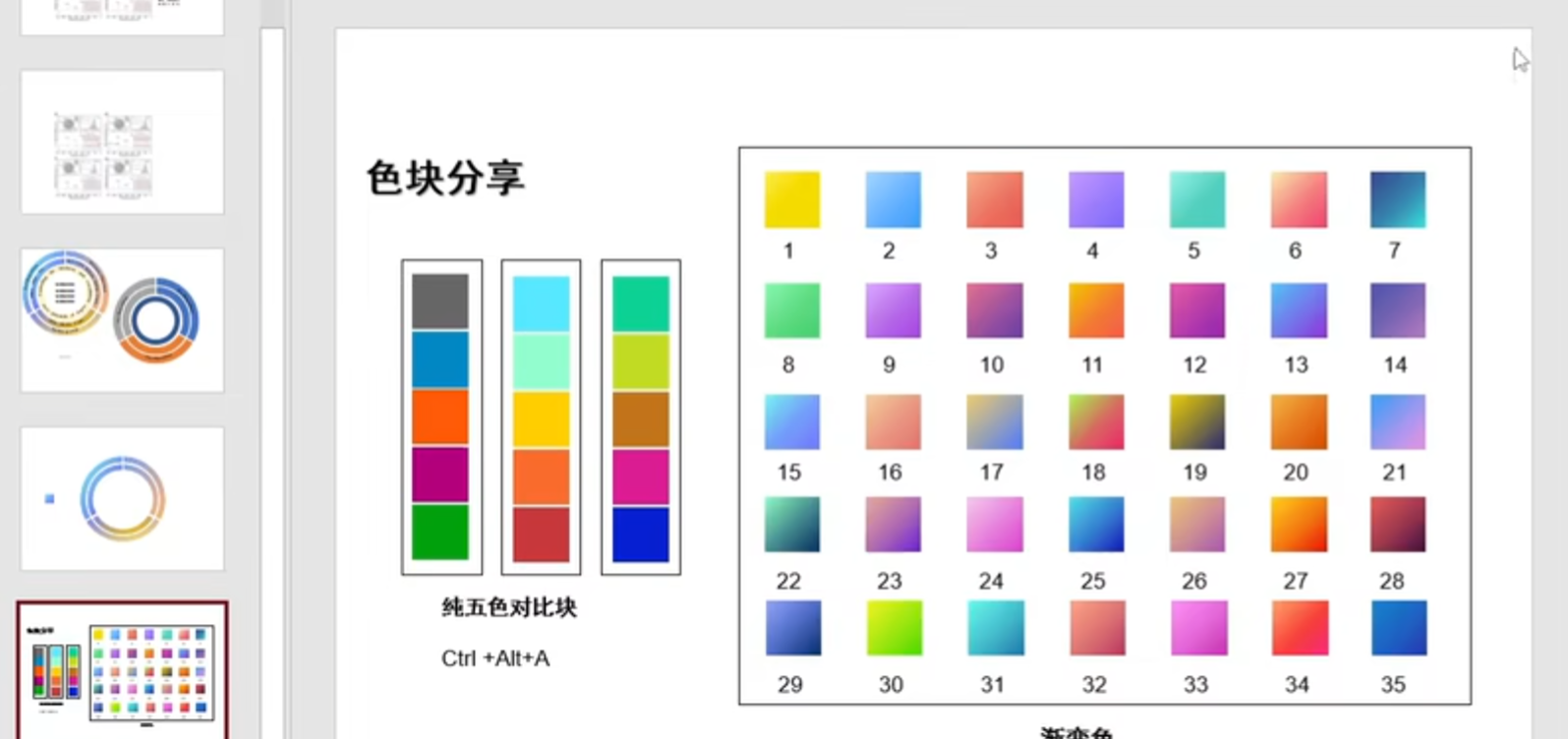

这PPT功能也太强大了，还有色块，哈哈。通过取色，可以使用相同的颜色。

还有专门的取色的网站，可以在上边保存颜色，然后通过取色器复制颜色。

# 隐藏某些图形元素

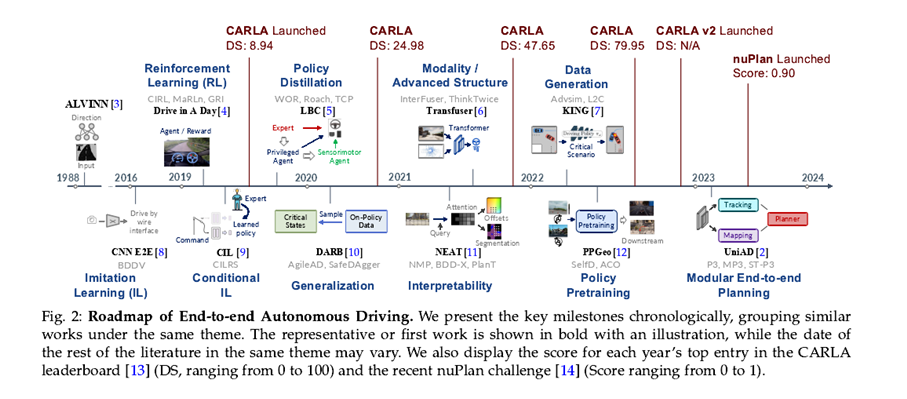

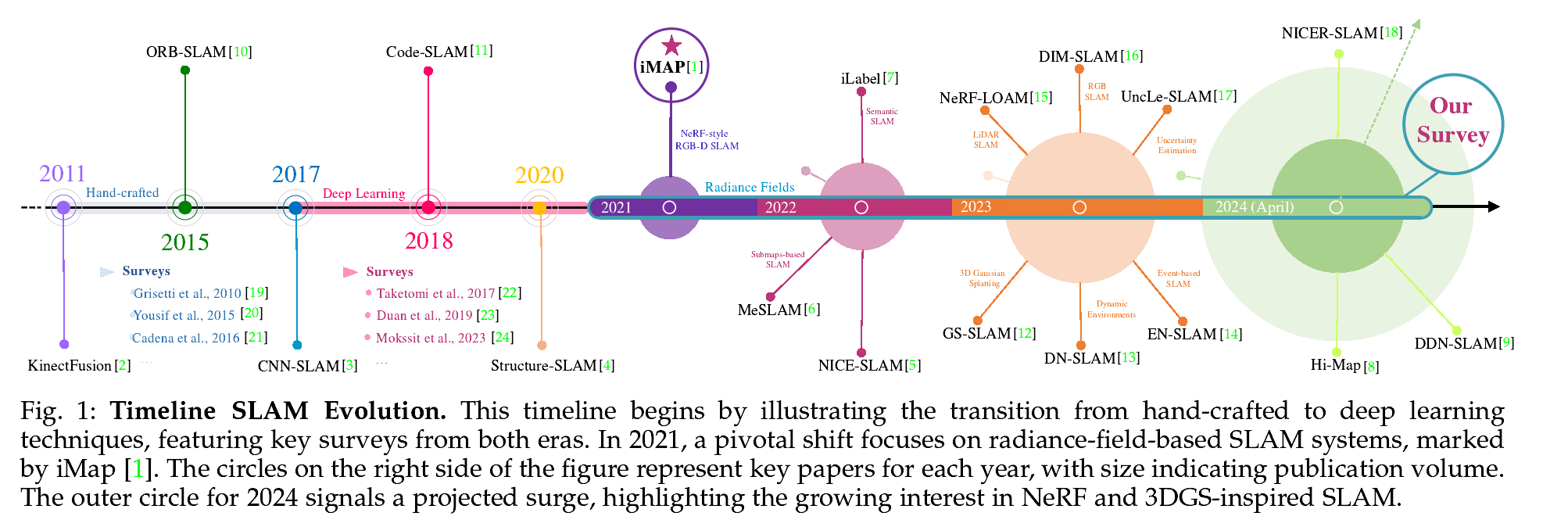

（3）PPT绘制综述时间流程图

（0）参考案例

（1）字体字号

大小合适之后选中横坐标标签，然后调整字体大小。经验来说选择8-10，不超过12。包括下面的图标题也是在这个范围。一般来说图片的字大小在论文中的不超过5号字体。

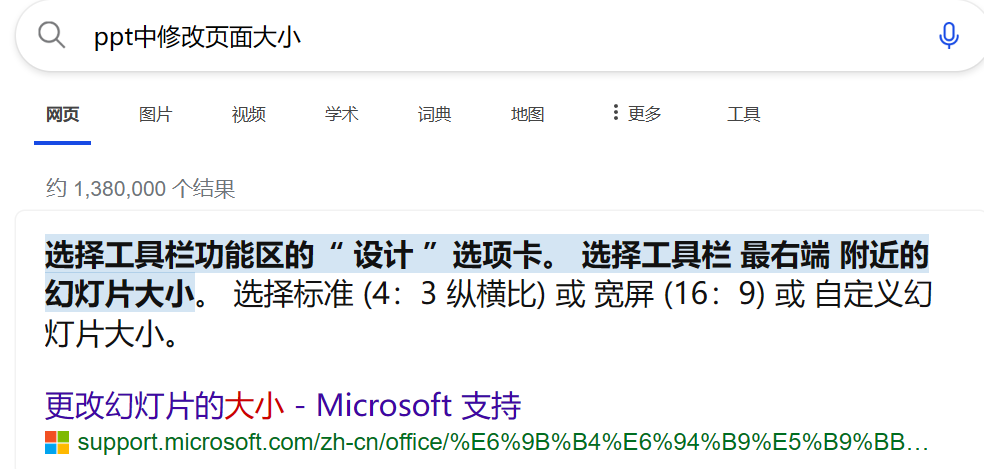

（2）页面大小修改

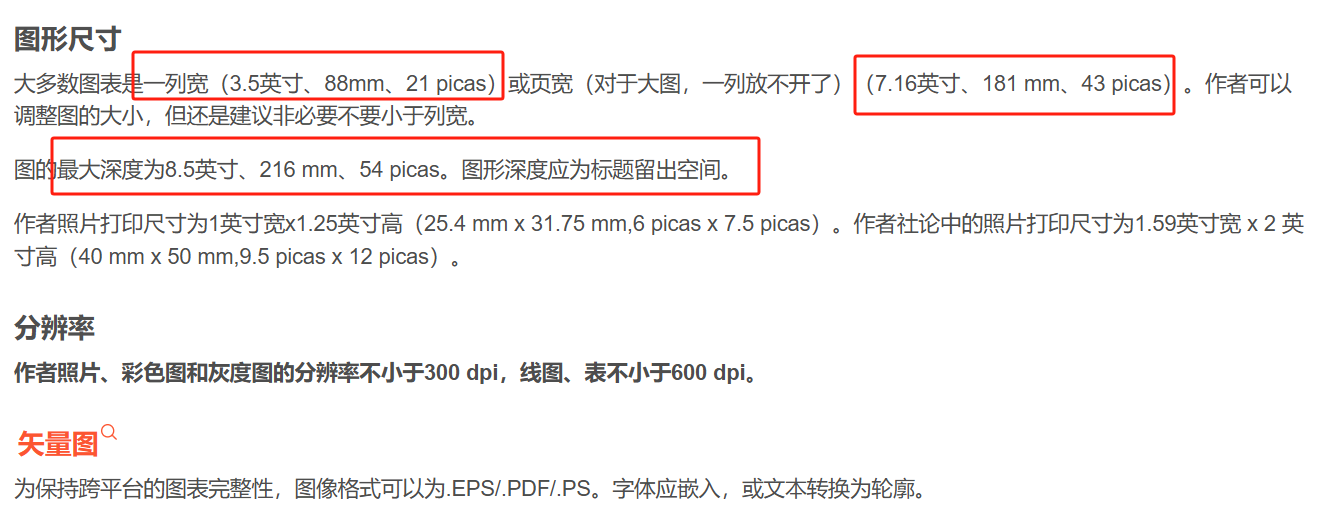

（3）图形尺寸

IEEE Trans、Journal 和 Letter 的论文格式要求_ieee论文作者格式-CSDN博客

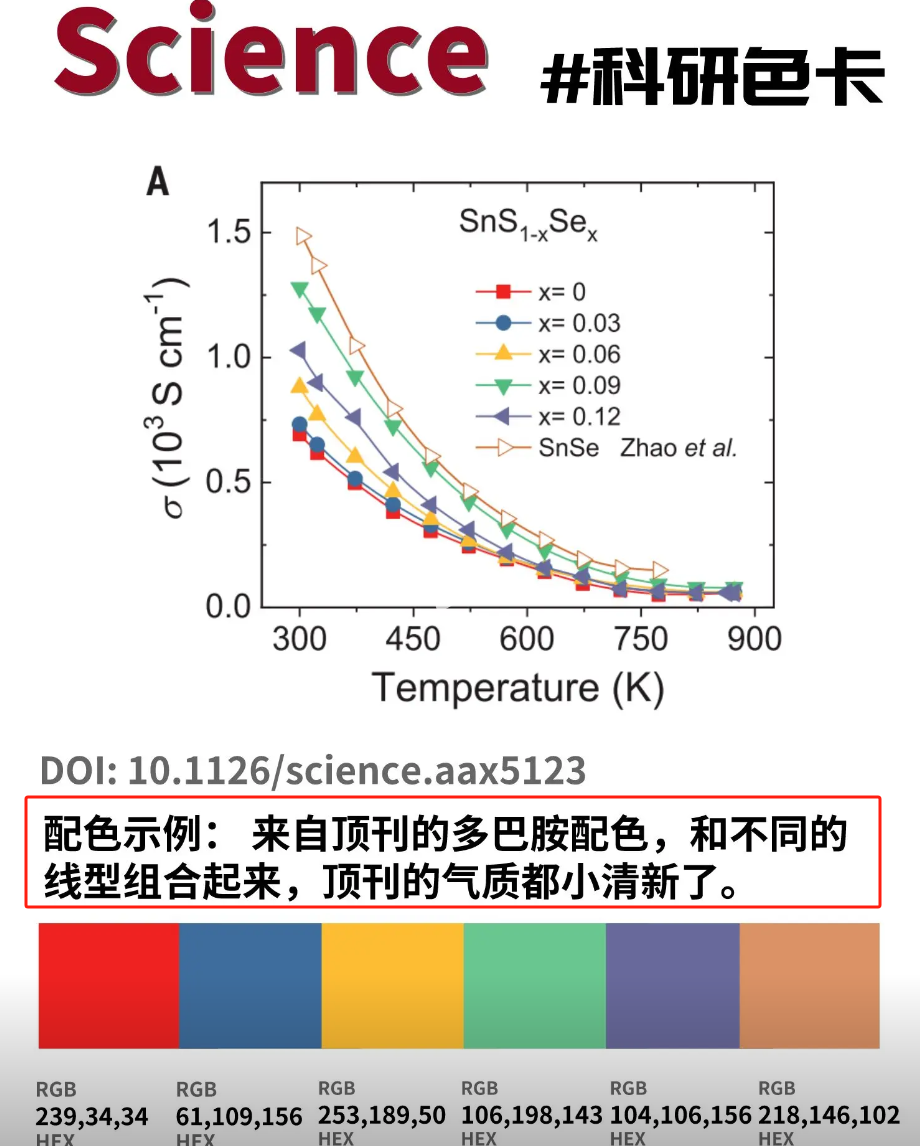

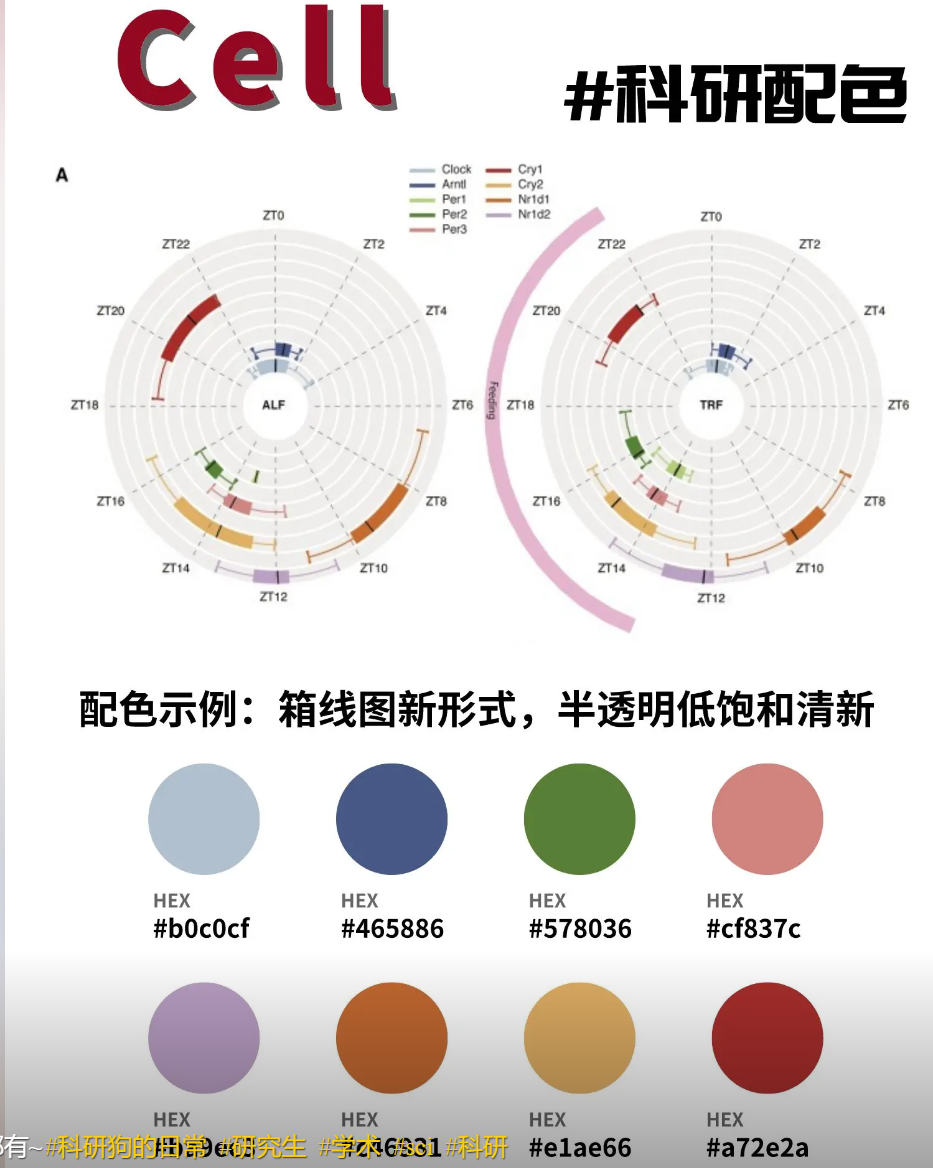

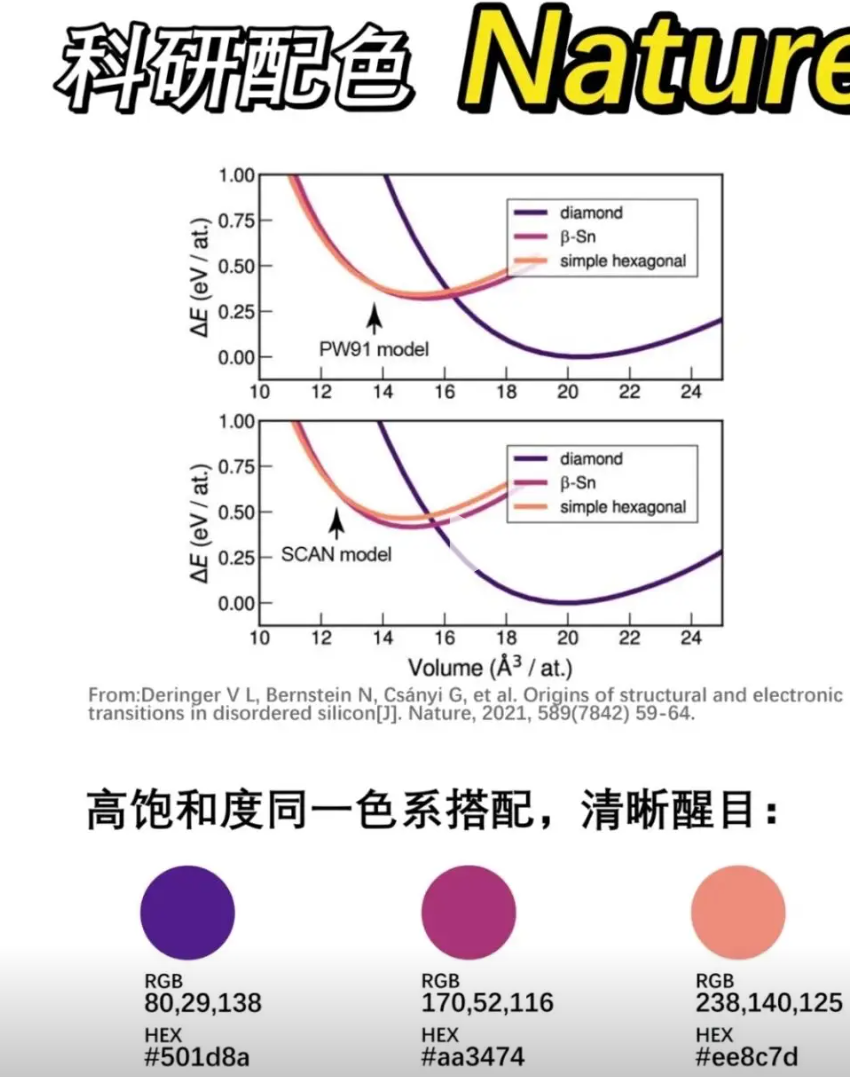

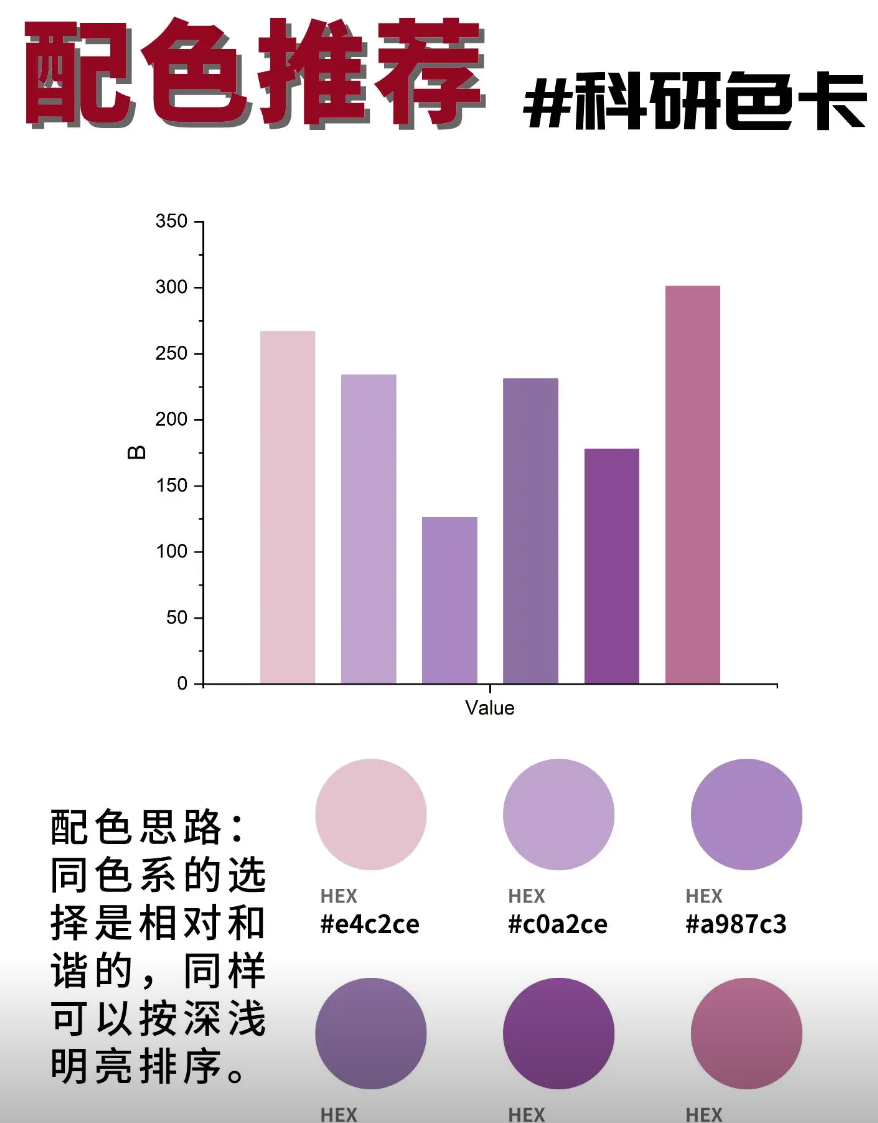

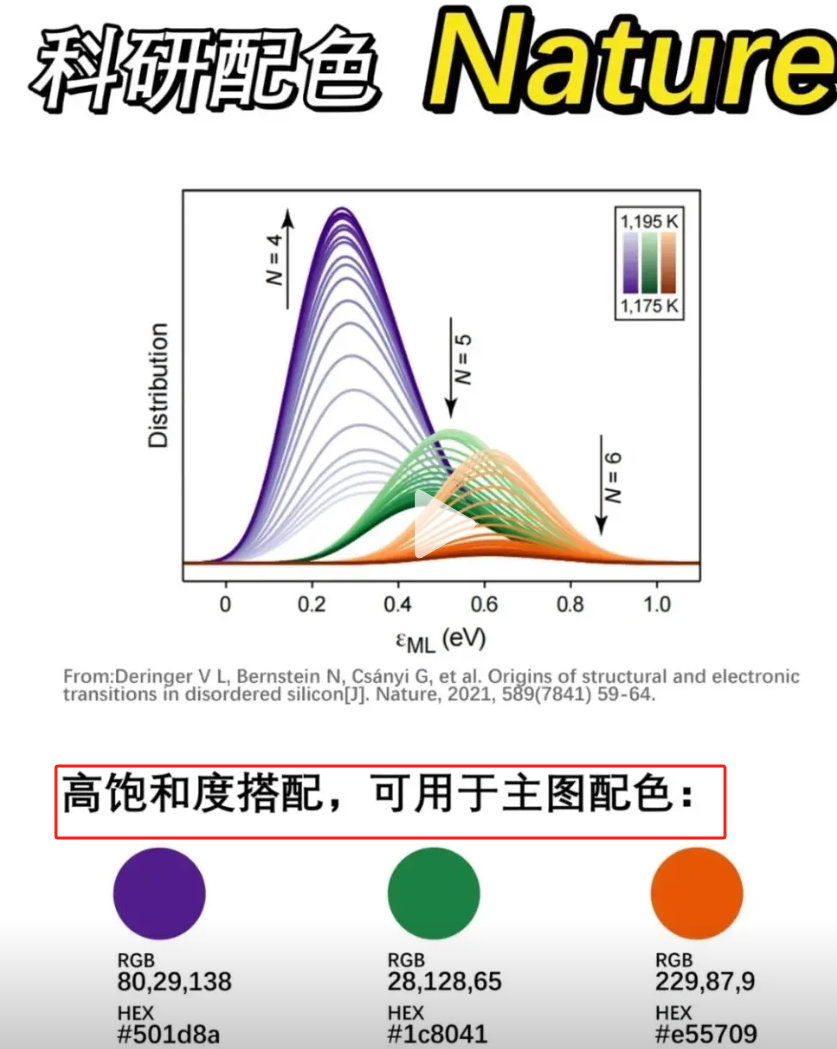

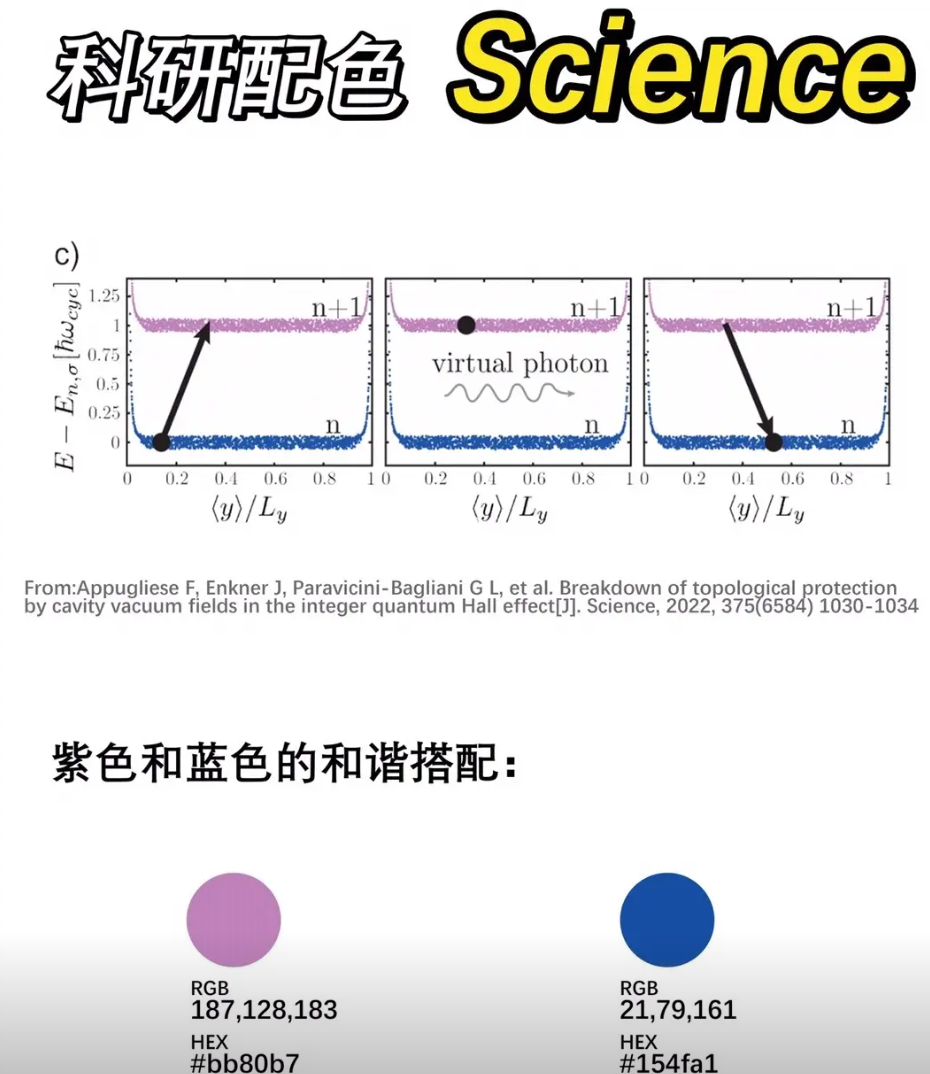

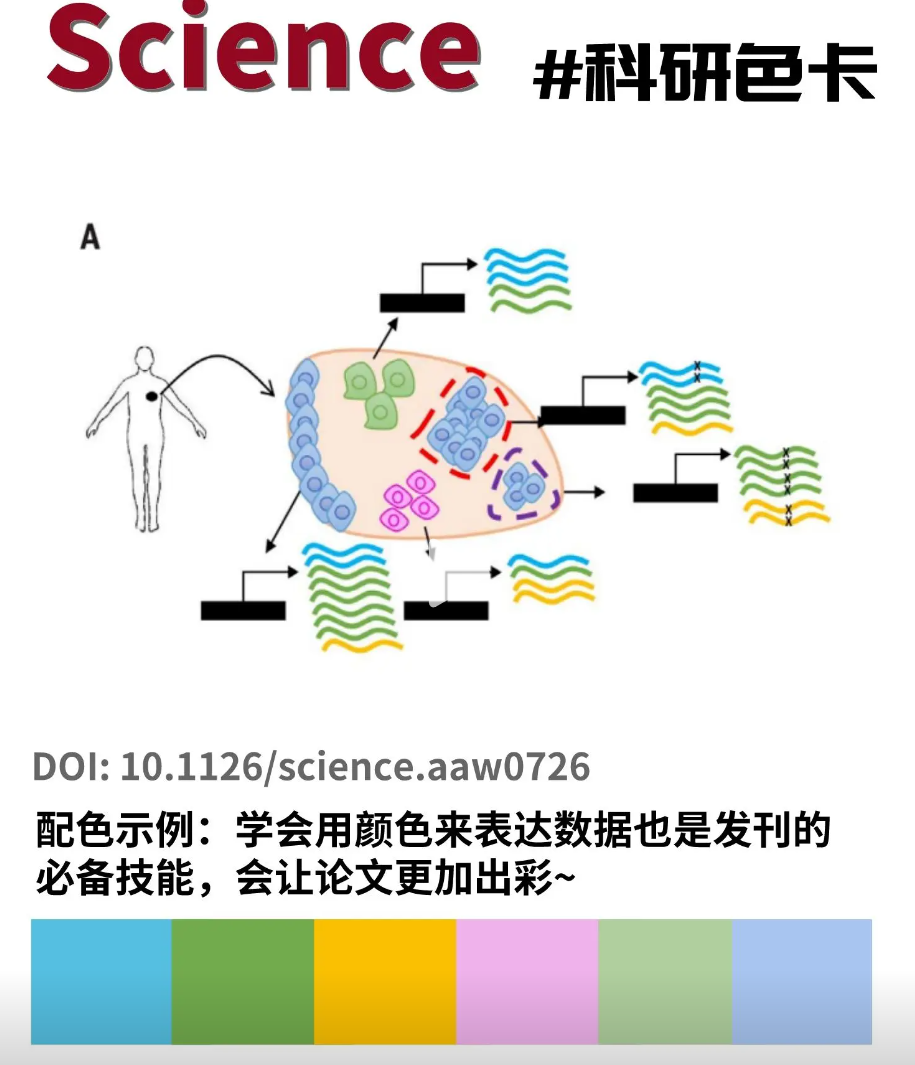

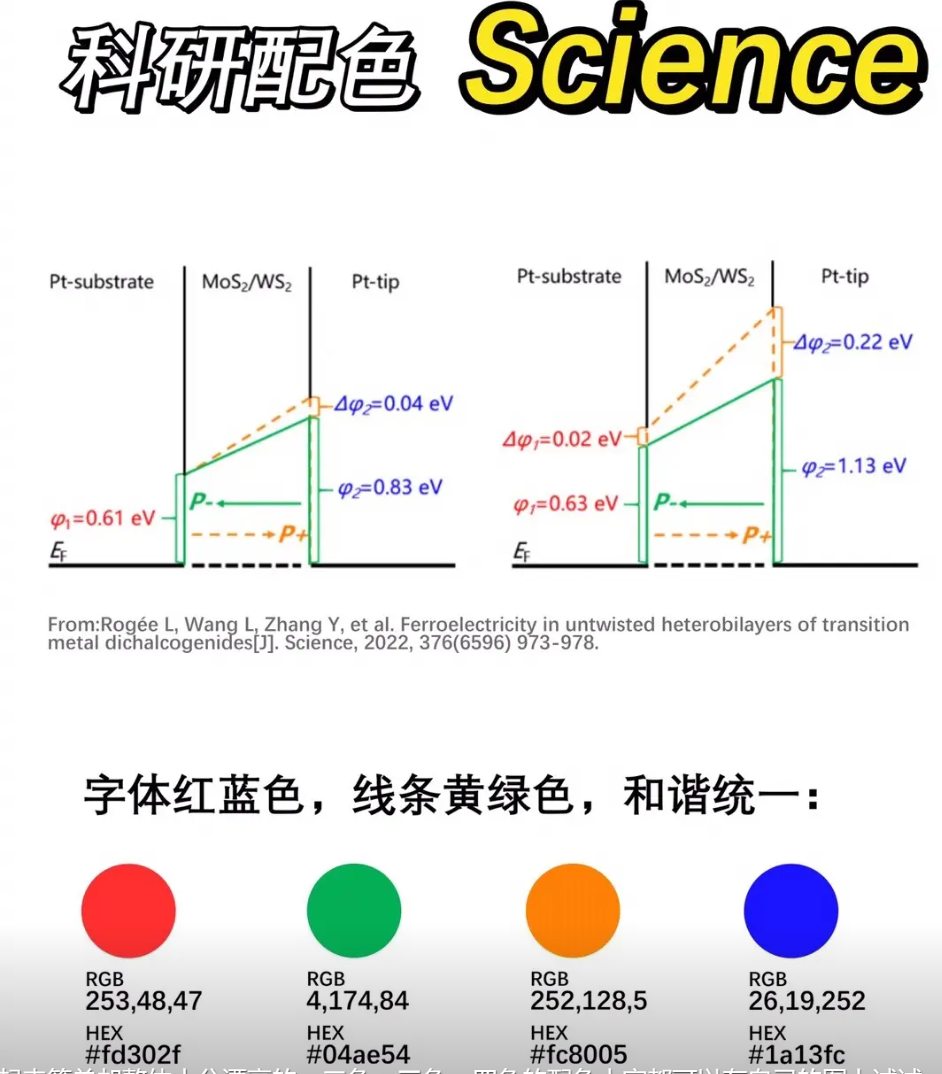

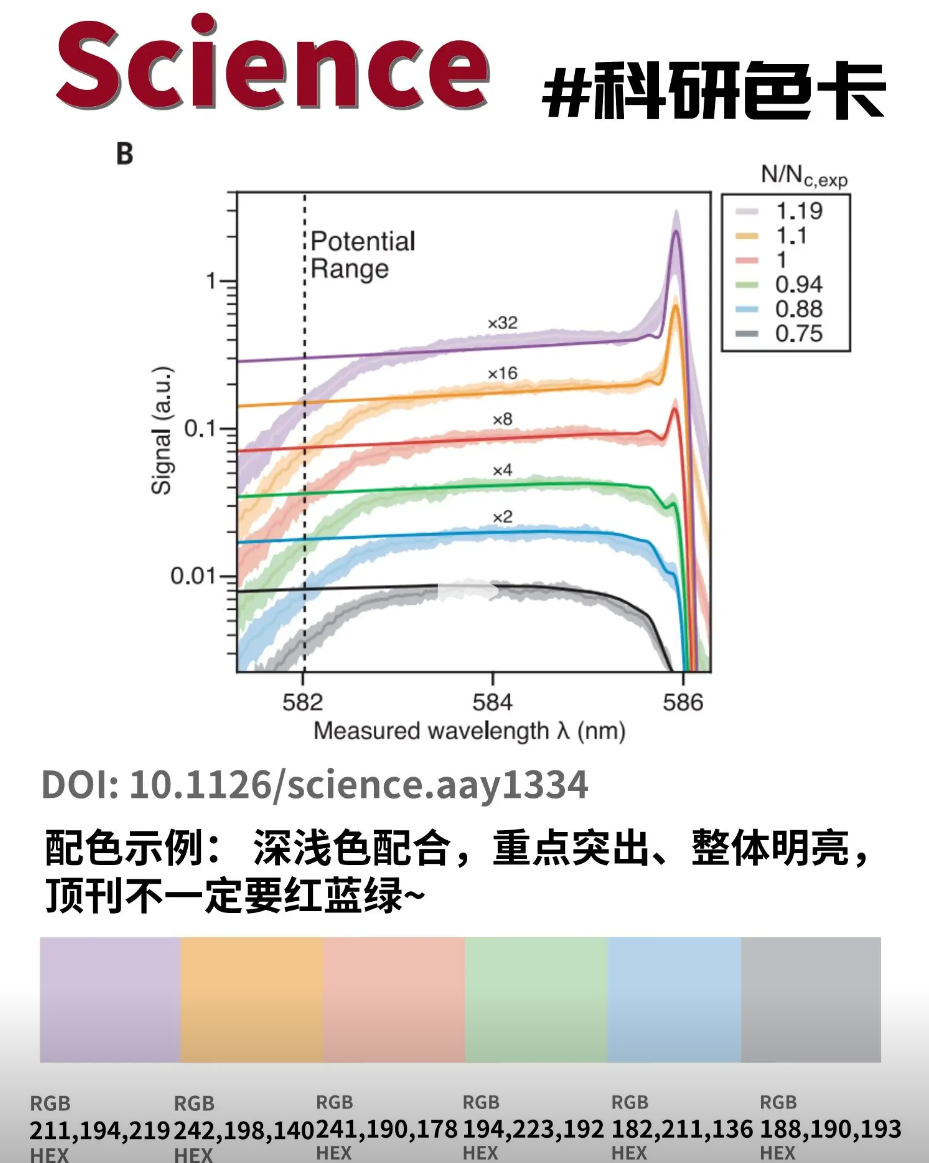

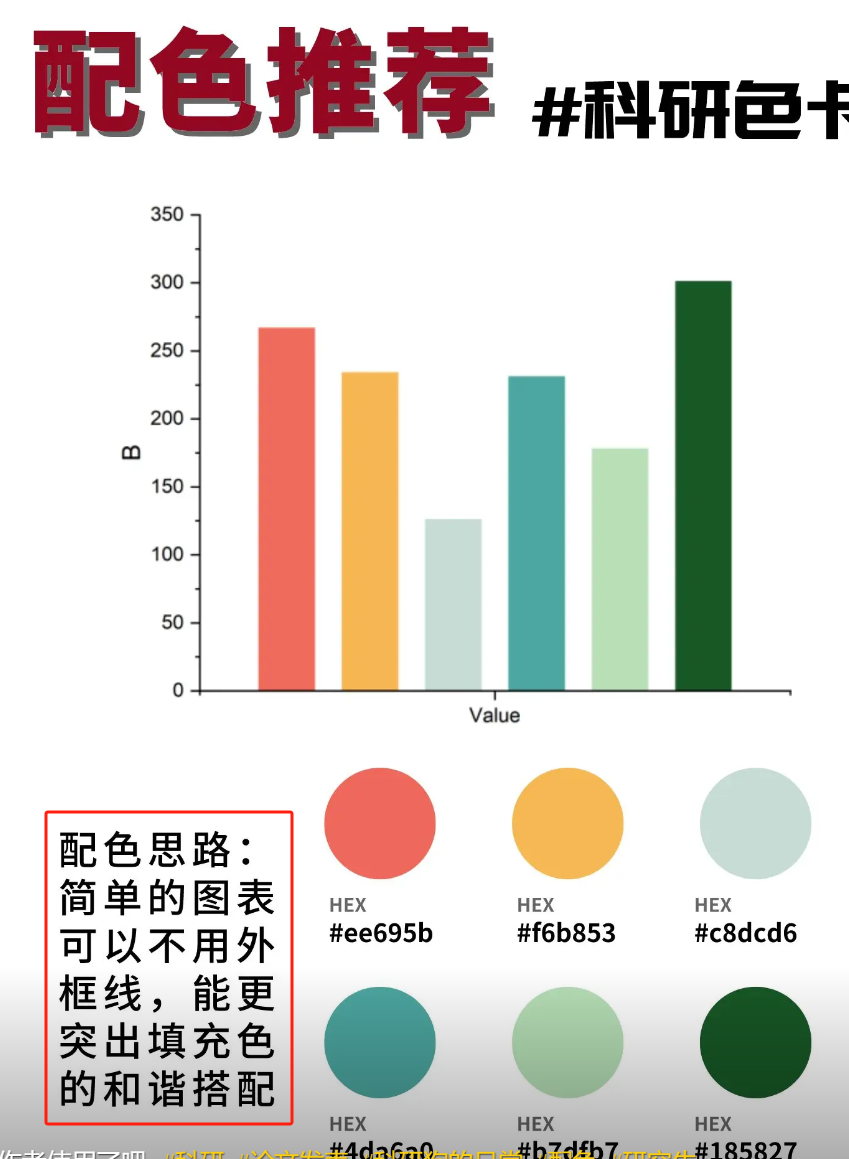

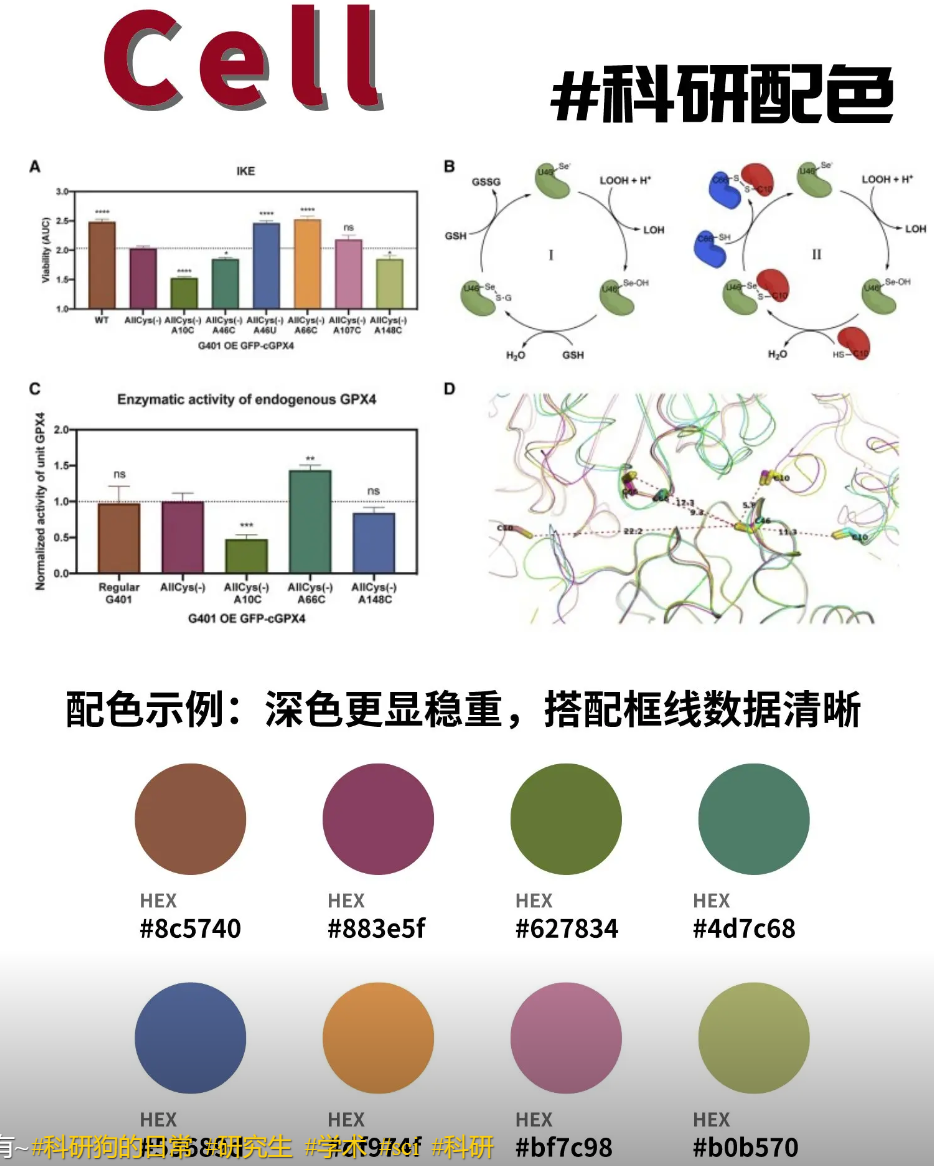

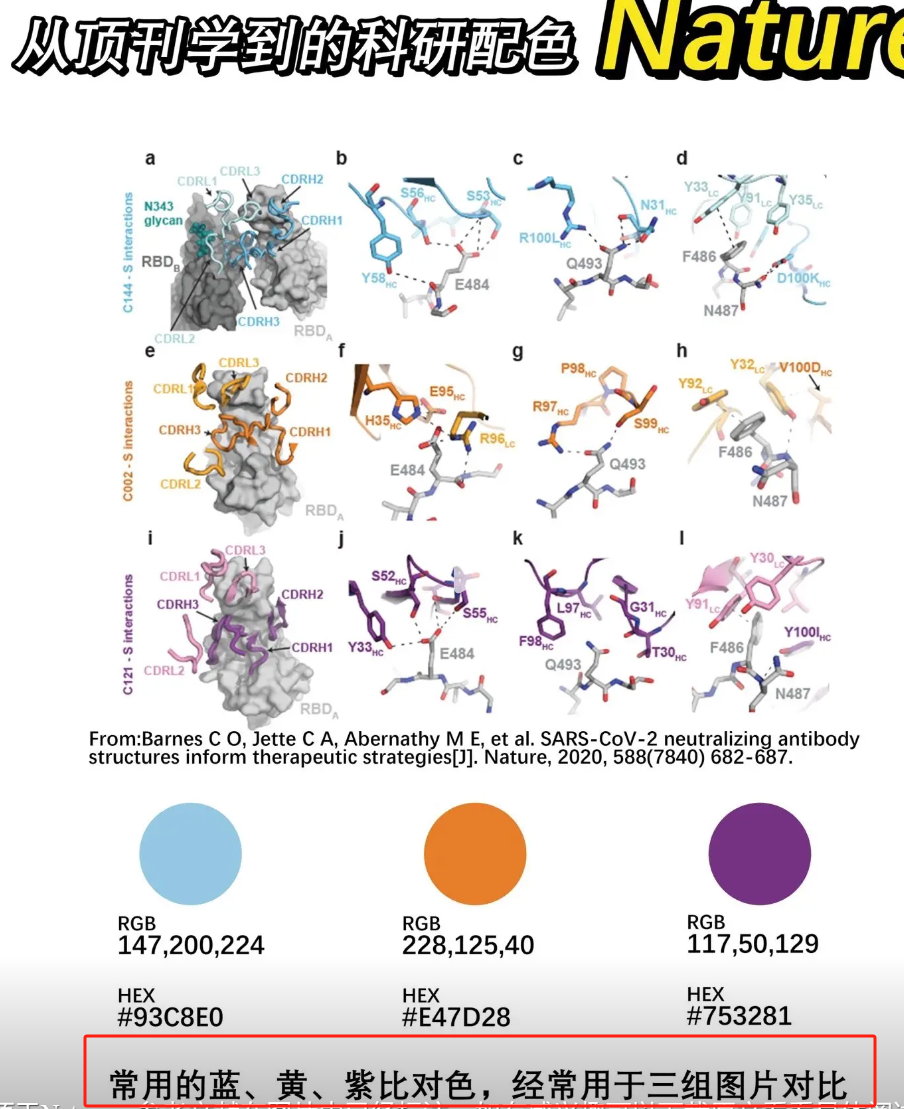

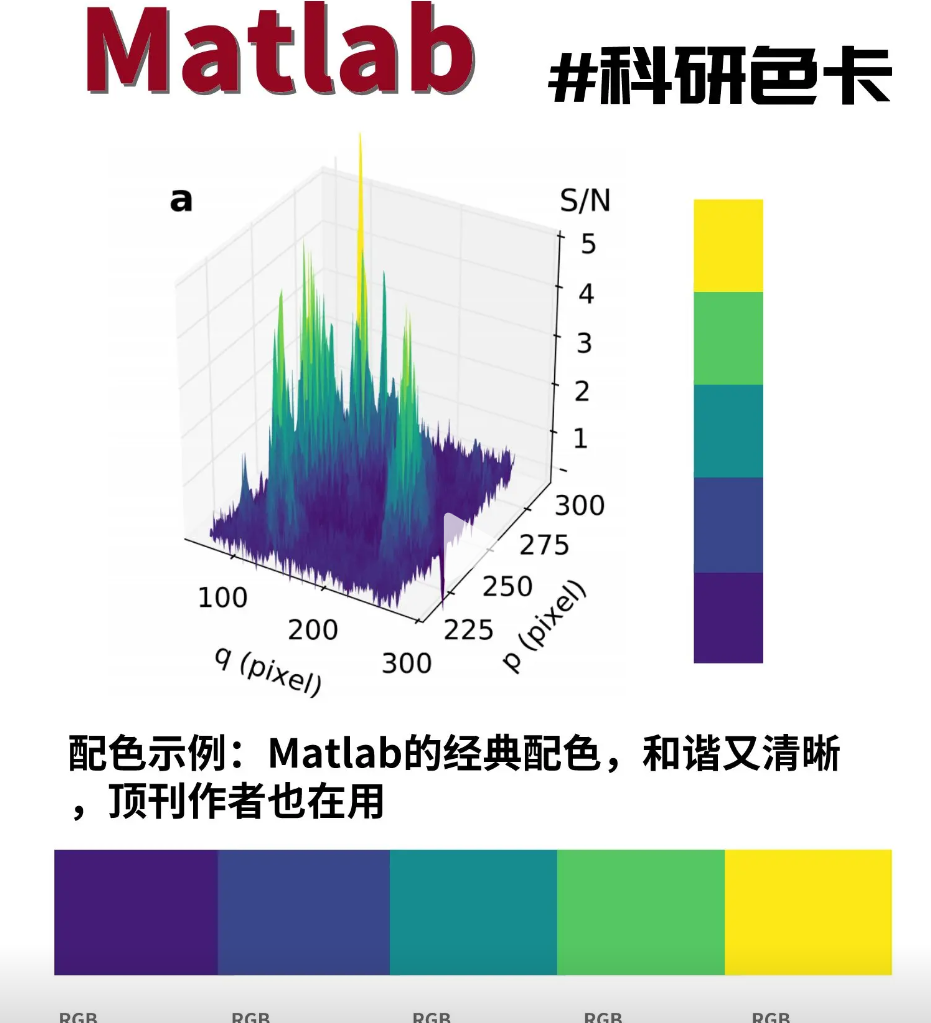

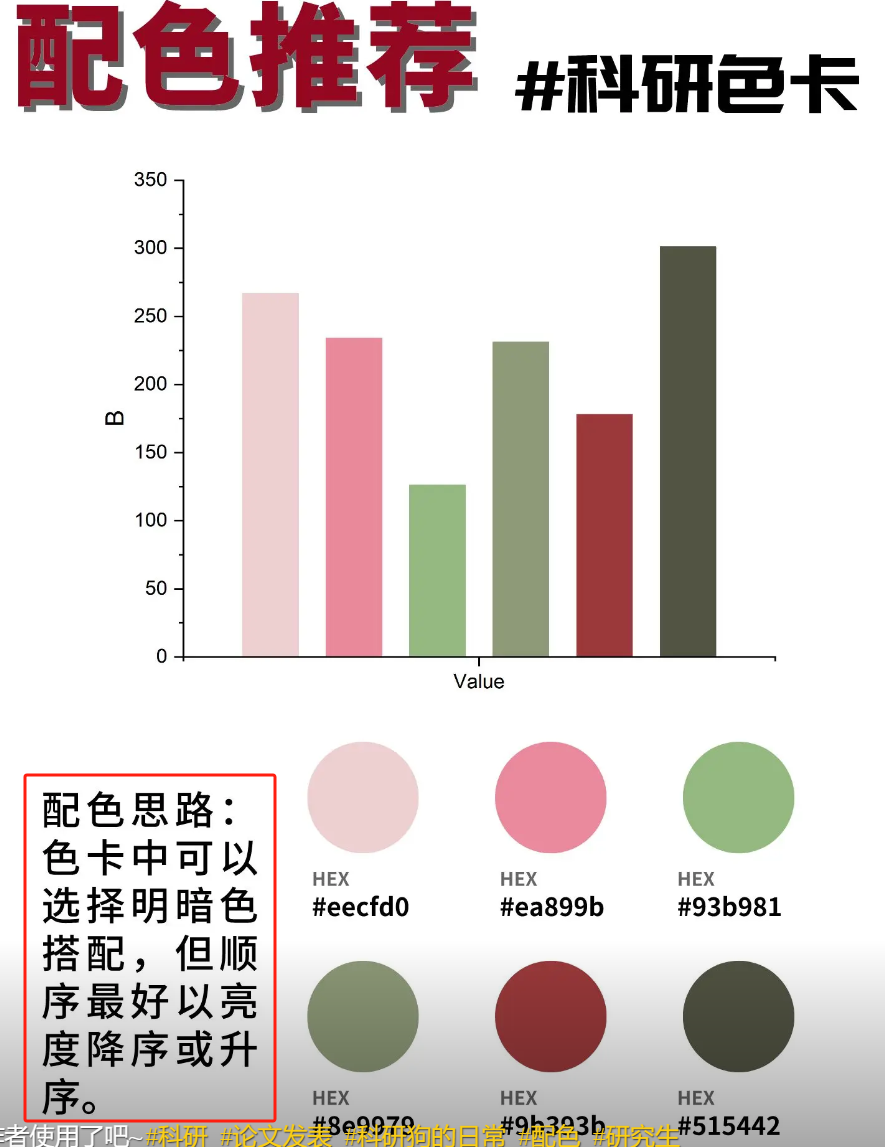

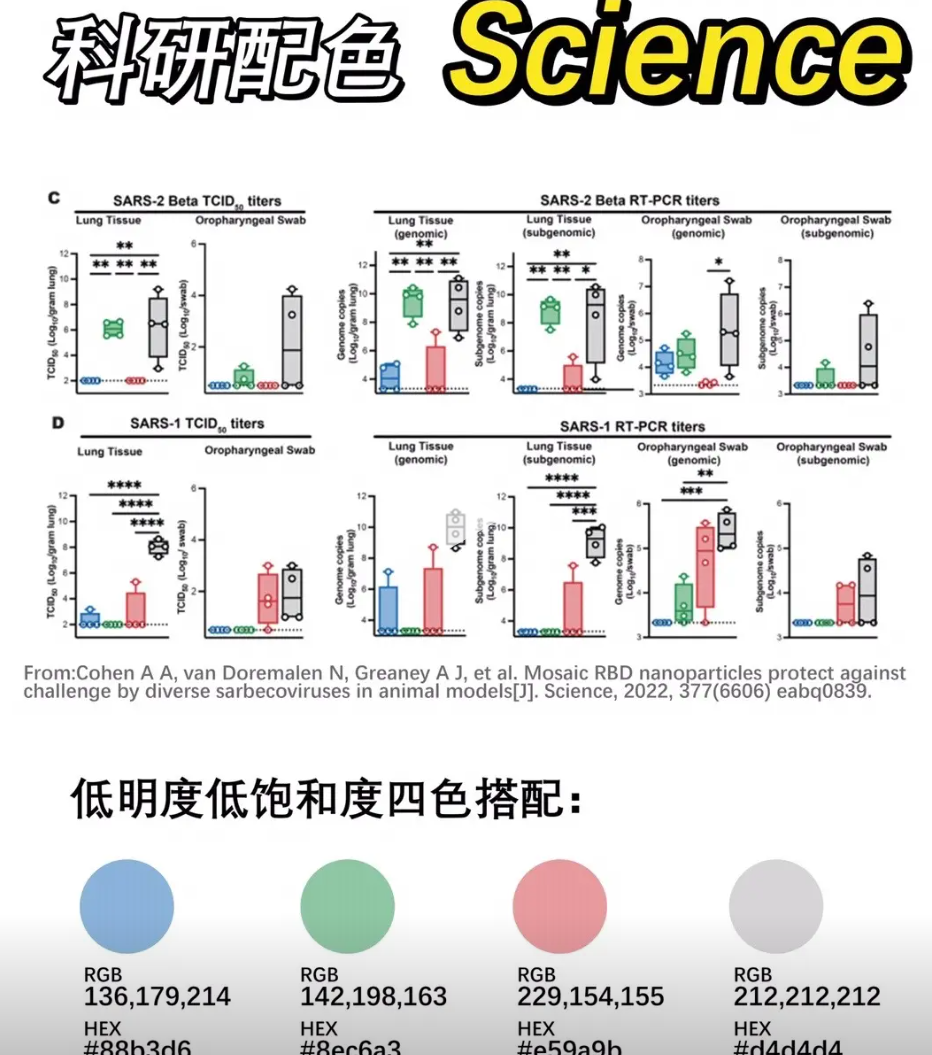

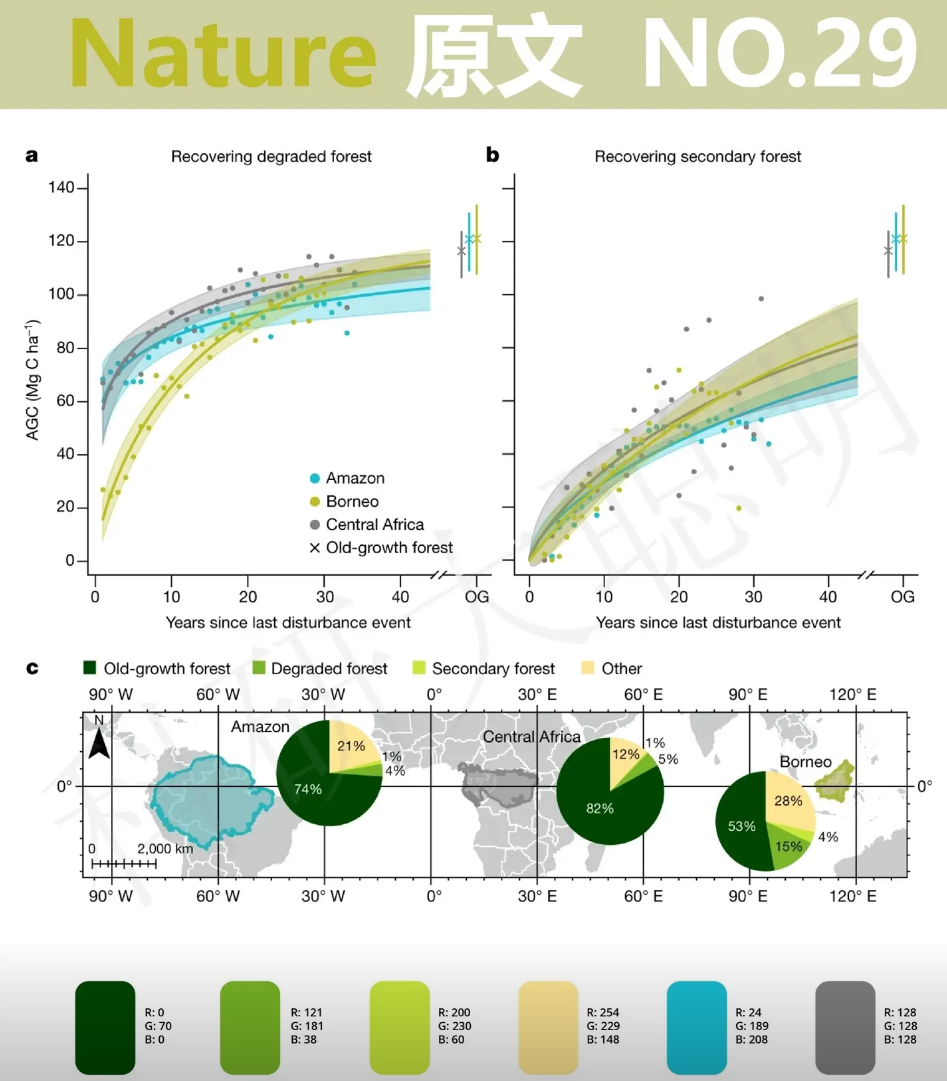

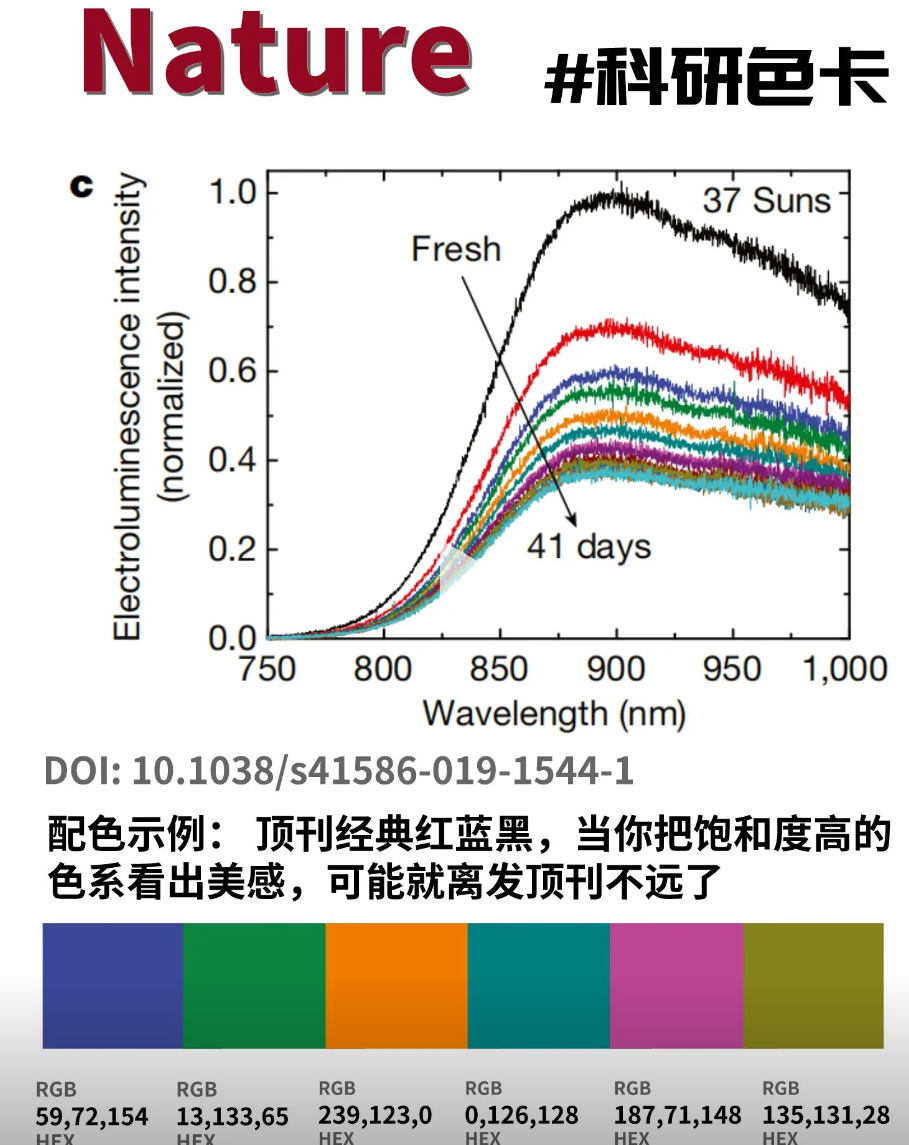

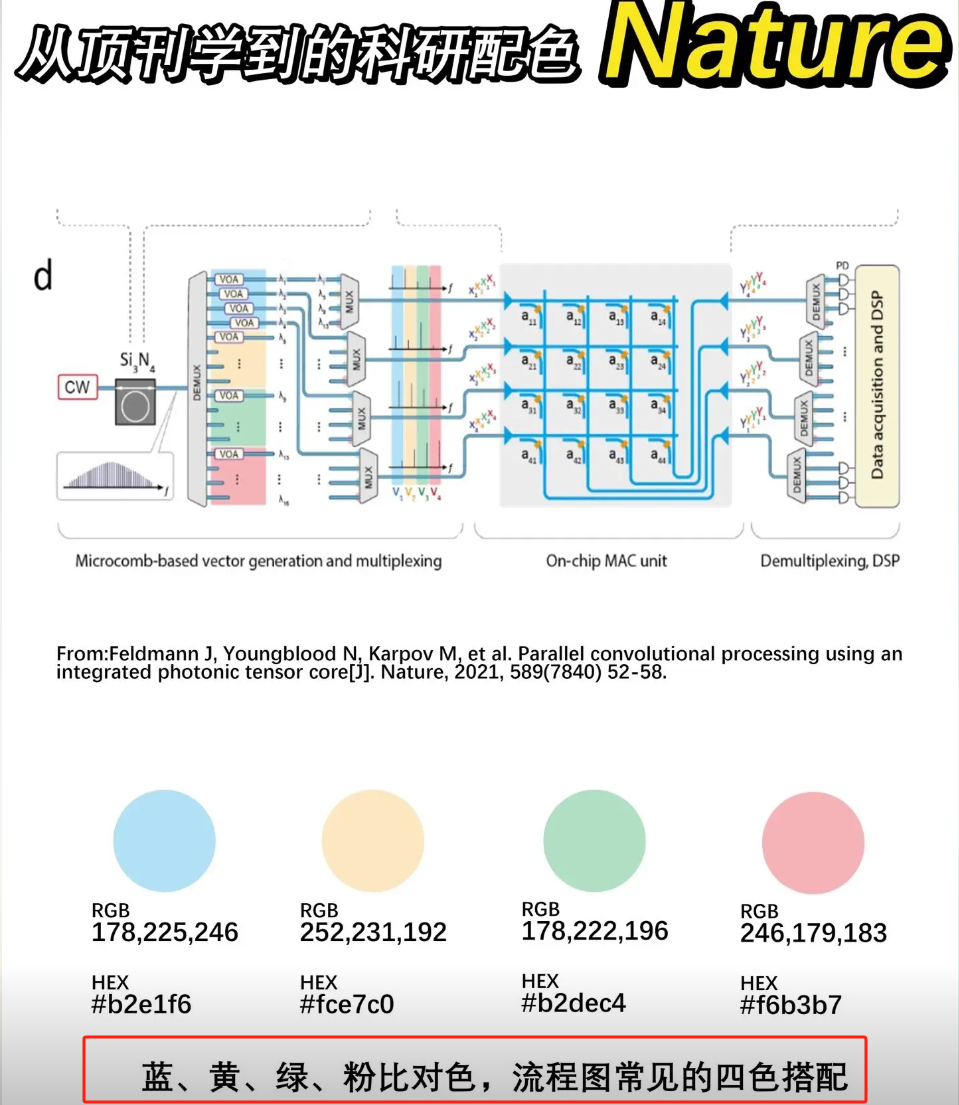

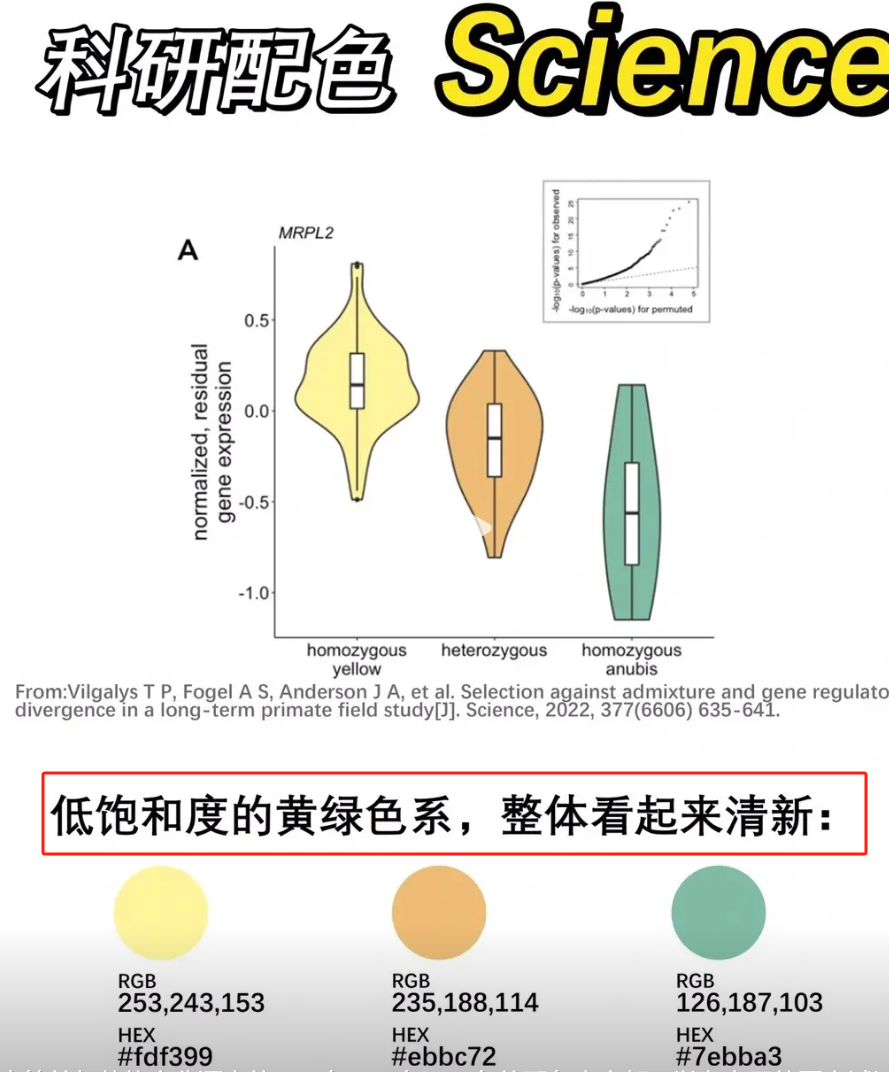

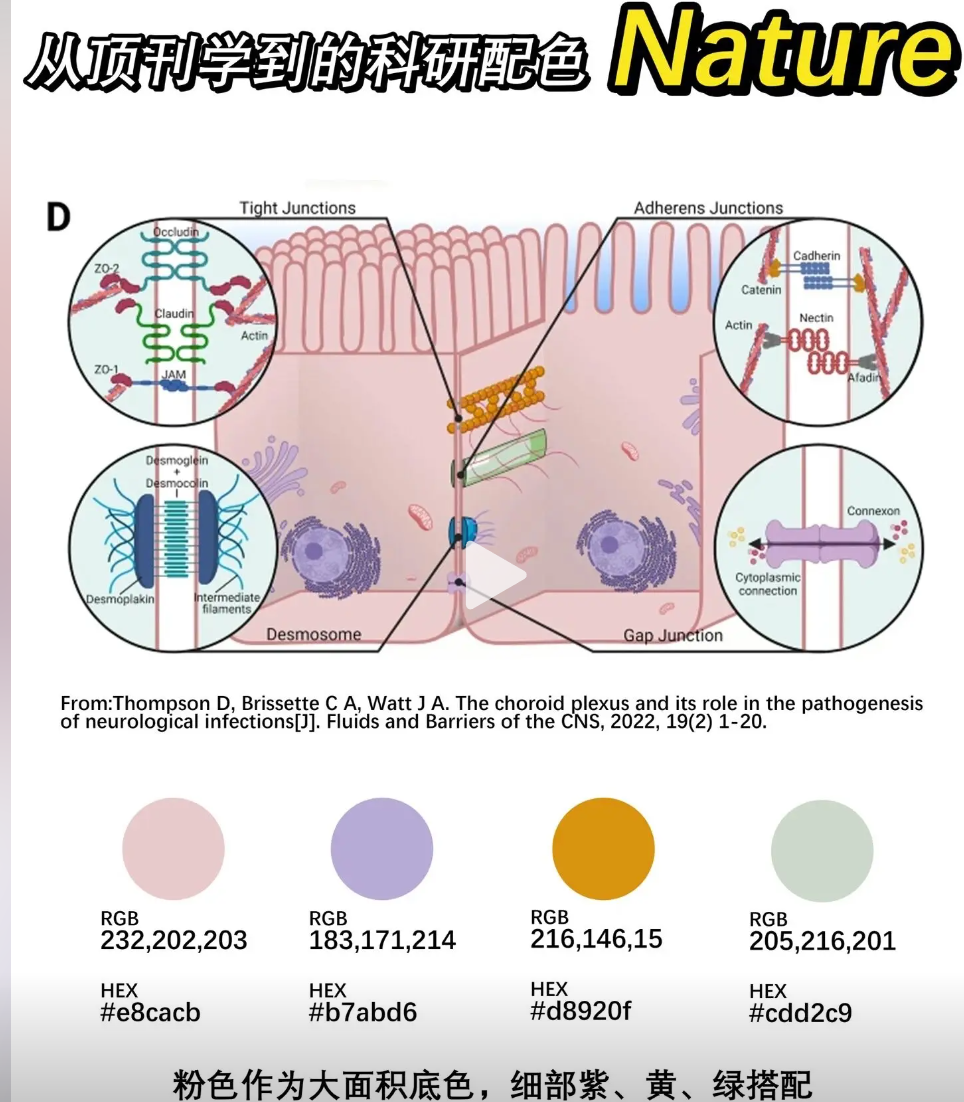

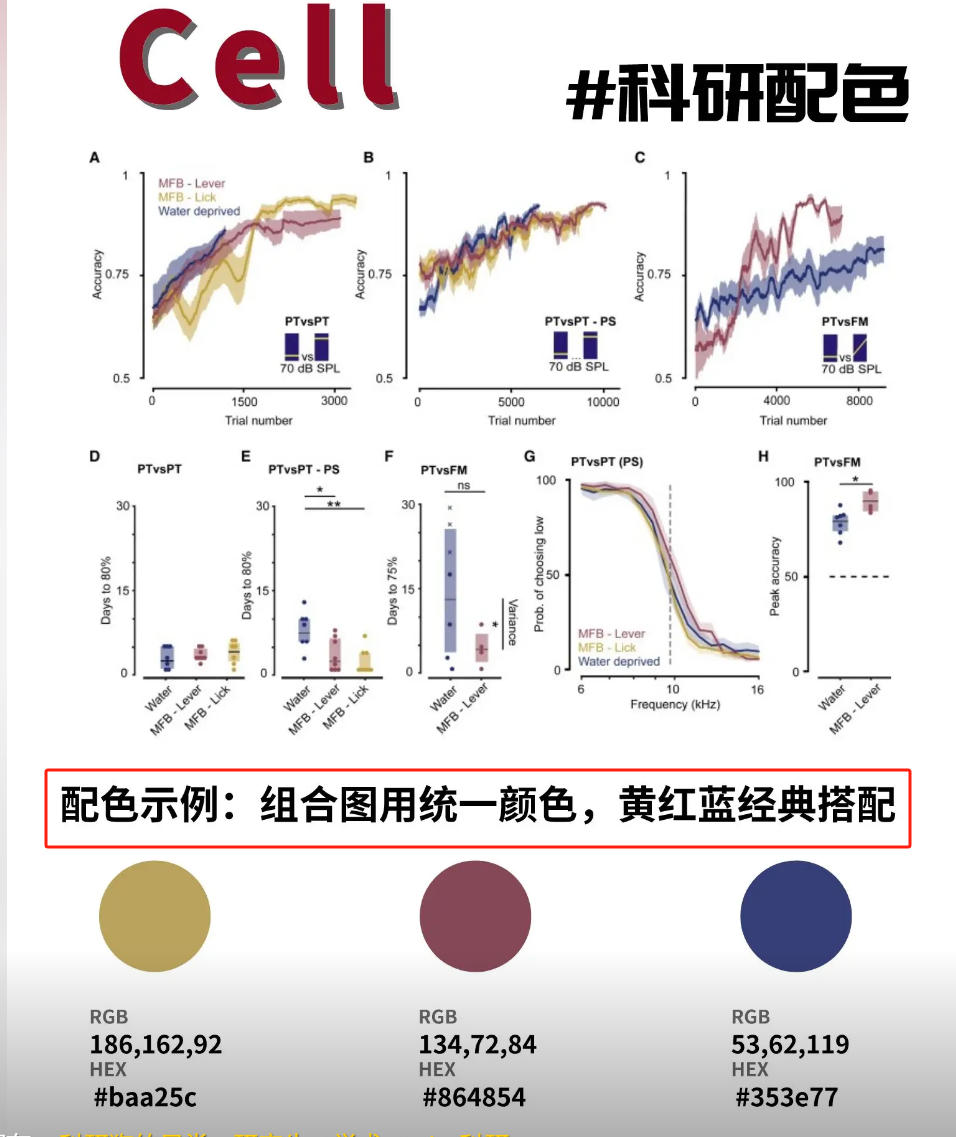

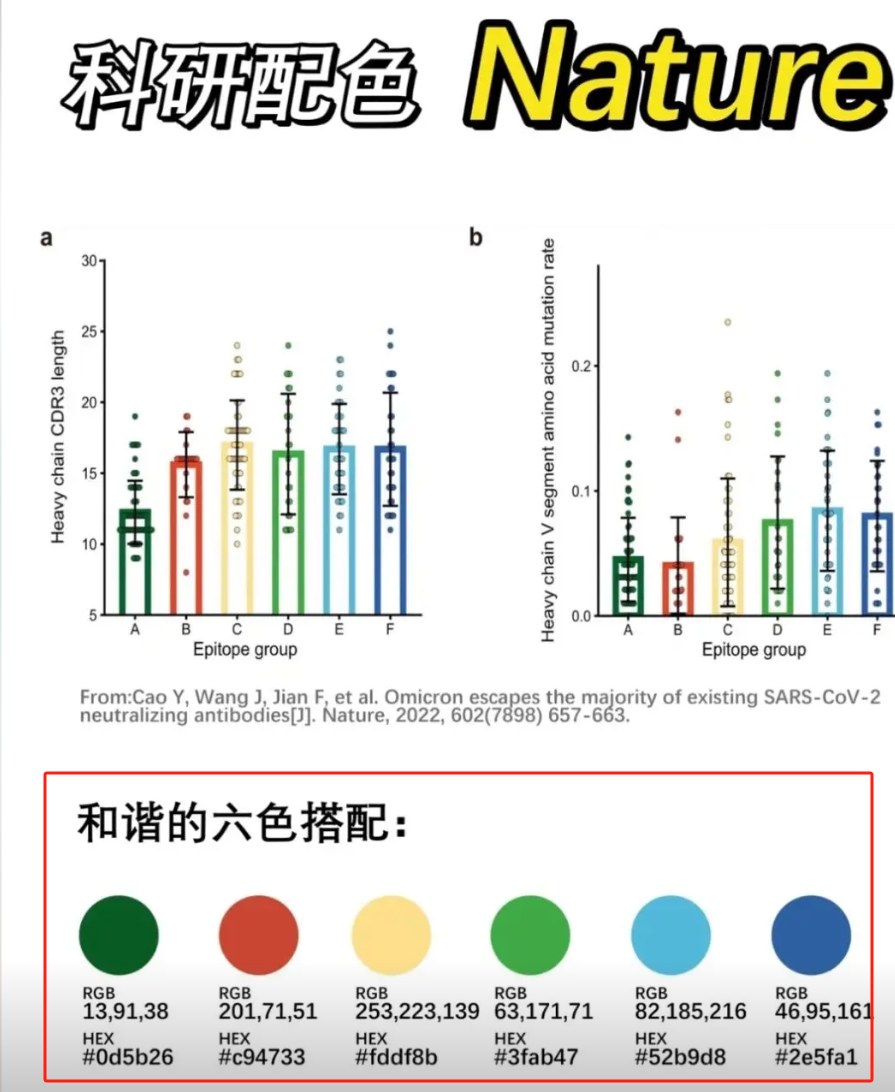

（4）科研色卡学习

两个好用的取色网站

Create a Palette – Coolors

ColorKit – Color Palettes, Gradients, Inspiration, and Color Tools

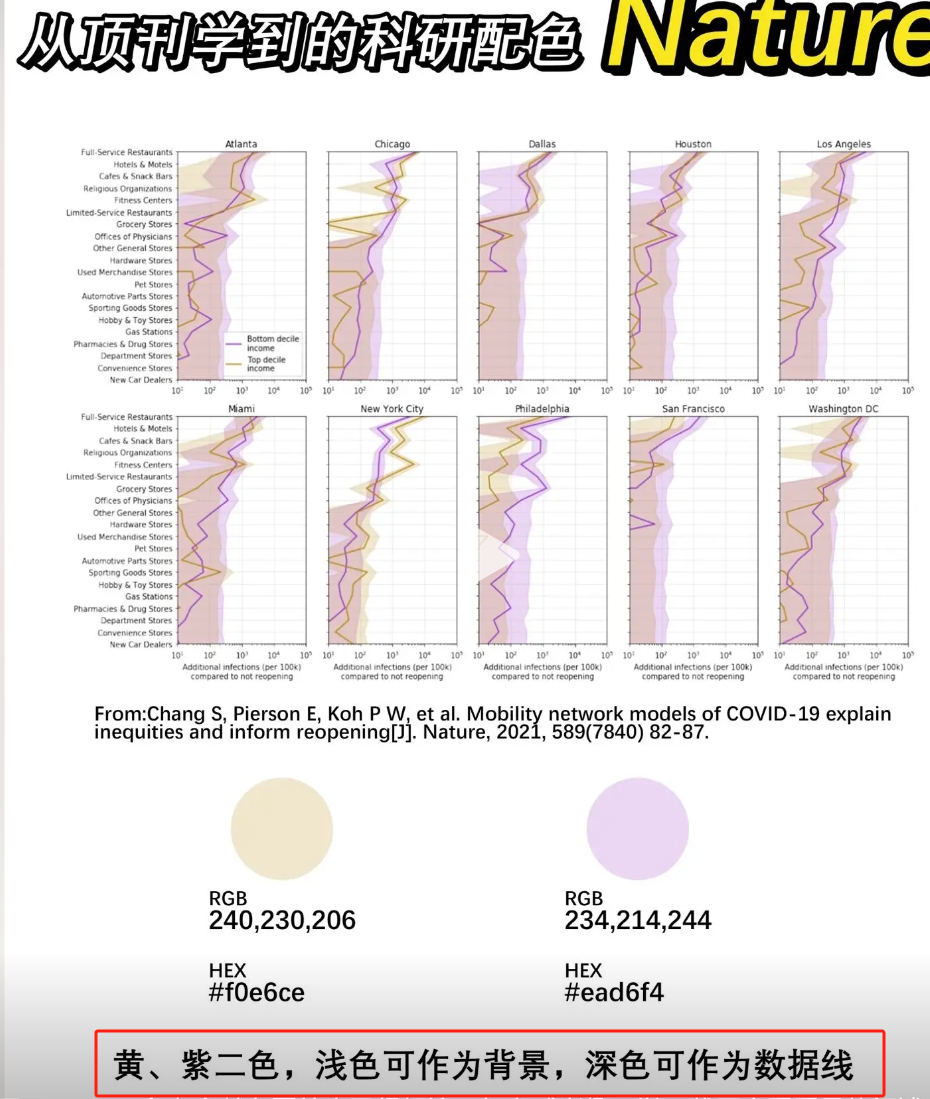

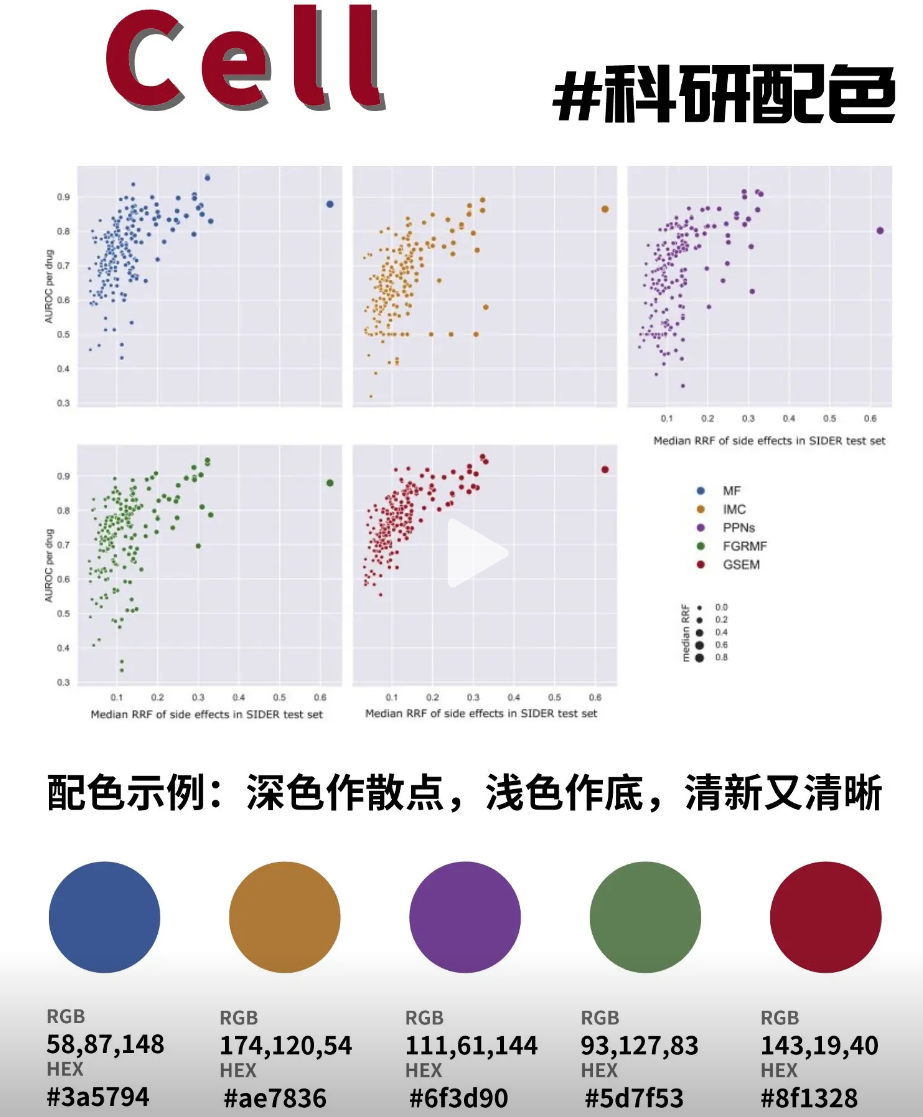

浅色作为背景，深色作为要素。点或线等

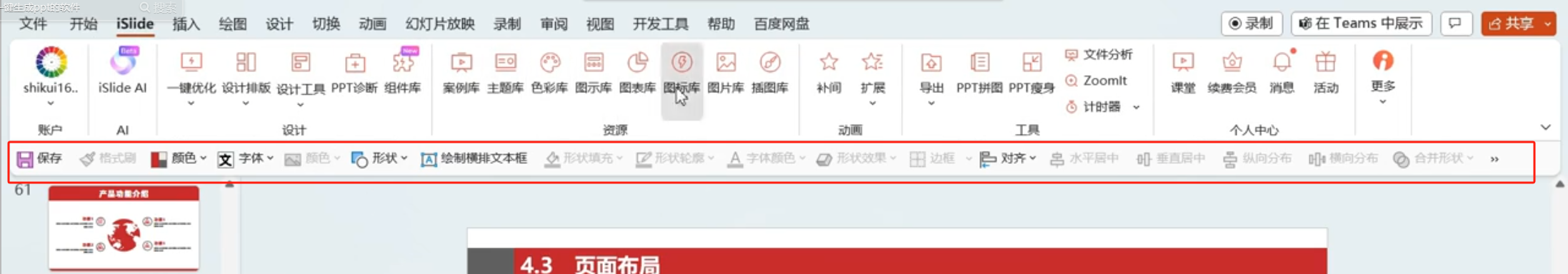

（5）PPT快捷键设置

这样设置PPT的快速访问工具栏，效率太高了！|ppt|幻灯片_网易订阅 (163.com)

一次设置，终身受用，哈哈哈。

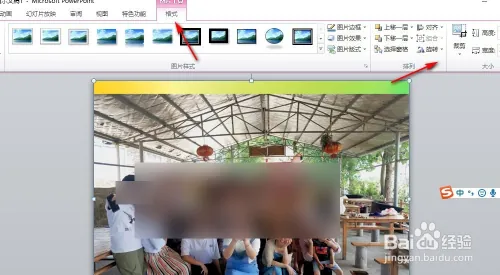

（6）图片裁剪

（7）图片对齐，等操作，

文本框，如果选择无边框，难么，对齐的时候，会直接按照整个版面进行对齐和排版，所以还是先带着外框，对齐之后再取消外框。（新发现啊，哈哈）

参考

科学网—PPT作图如何满足期刊投稿要求？分辨率，尺寸，字号等 – 杨臻的博文 (sciencenet.cn)

科研笔记3：字号、字体、图尺寸、颜色_论文中的origin图要用几磅?-CSDN博客

Origin绘图尺寸和字体注意事项_5号字体在origin里设置多少-CSDN博客

如何用PPT画出好看的科研图_ppt科研绘图-CSDN博客

二、数据图绘制常用软件

1、Oringin学习记录

三、流程图绘制常用软件

1、visio学习记录

（1）visio中的流程图复制到word

插入到word中，可以直接复制visio 的图，也可以保存vsdx文件，然后，在word中插入，对象，创建文件。不过这个方式只能插入visio中的第一页。

所以，一般来说，直接复制粘贴。

在word中修改visio矢量图，如果修改内容少的话，那么可以在word中改，如果多的话，我觉得还是在viso中改吧，主要看哪个改起来方便。

（2）排版优化

优化排版，进行，对齐，居中啊，之类的操作~

对齐居中有个比较有意思的部分，就是先选谁，谁就是基准，后选的以前选的为基准。

选中一些要素，点击组合每一行，或者组合每一列，或者组合需要放在一起的内容，这样一行或者一列，都是一个整体了（形成一个块），方便调整。

（3）visio复制到word后字体缩放问题

解决visio复制到word中后，字体大小变化的问题。

将visio图粘贴到word，无视觉差异_visio怎么导入word不失真-CSDN博客

我的最终方法如下，当然，前提是在visio中绘制的时候，尽可能1:1绘制，（后面说1:1绘制的方法）

这个方法可以解决字体缩放问题。

建议：在草稿纸上先绘制一遍，有利于在visio中绘制。

线条和连接线是不一样的，连接线有端点，线条没有端点。

2、visio中的绘图与制表（1:1绘制方法）

（1）、在visio中绘制多大，能适配word中的单栏和双栏问题

首先，明确一下，所设定的A4纸的页边距是多少，默认的是上下2.54，左右3.17？

A4纸大小，210*297mm

以目前在投的论文模版为例，说明单双栏的问题：

页边距确定好后，设置双栏，基本上一栏8cm左右。

所以，在visio中，绘制的时候，

如果是图片，那么自动调整到8cm左右的宽度，长度进行自适应。或者按照字符的数量，比如宋体，5号字，双栏，每栏22个字，单栏，46个字。

如果是流程图，框图之类的，做一个8cm或者17厘米的参考线，这样来绘制的话，不会出现太大的偏差，可以稍微小一些，比如7.5cm或者16.5cm，16cm之类的。

流程图中的线条，一般多粗合适？0.5磅。

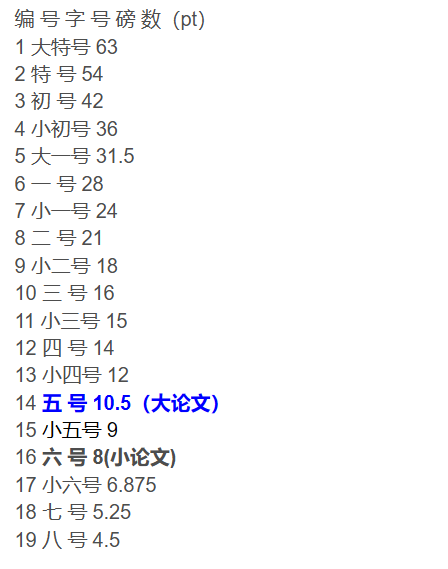

（1）Origin中、Matlab中，字体的大小以pt为单位，与word中的字号大小对应

3、快捷键或技巧

（1）、Ctrl+鼠标左键，点击某个图片或内容，可以直接拖动复制粘贴（PPT中也可以）。

（2）、可以选中某一块区域或者选中全文，然后统一更改字体。

（3）、Ctrl+G，组合元素，将一些元素组合为一起。
