[QNX]calib_校准工具使用教程

大家好，欢迎来到IT知识分享网。

/* * Author : lile * Modified : 2019年12月28日星期六 10:56:13 * Email :  * HomePage : lile777.blog.csdn.net * CopyRight : 该文章版权由lile所有。 * 保留原文出处链接和本声明的前提下，可在非商业目的下任意传播和复制。 * 对于商业目的下对本文的任何行为需经作者同意。 */

环境配置

Hardware : TI OMAPL138 Board OS :QNX Neutrino 6.5.0 BSP :bsp-nto640-ti-omap-l138-evm-trunk-7 FS :QNX image file system & ETFS files ystem LCD : 1024 x 768 touch screen : 4096 x 4096

一、触摸芯片驱动的配置

1.1 触摸芯片驱动只需要将采集到的RAW坐标值直接上传，不作任何处理；

二、calib 运行前的准备

devi-tsc2007 tsc2007 -D1000 &

三、运行calib

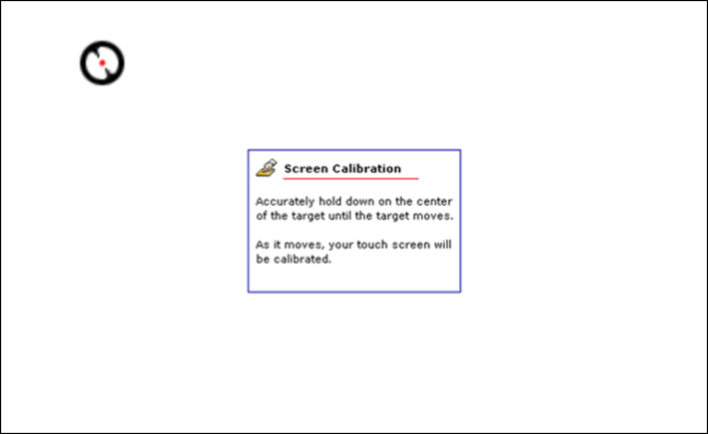

3.1 calib -vvvvv &， 依据提示信息按照 1s的间隔点击校准点，直到完成所有的采样点；
3.2 采样完成点击确认按钮完成采集；
3.3 校准完成；

ref: http://www.qnx.com/developers/docs/6.6.0.update/#com.qnx.doc.neutrino.utilities/topic/c/calib-touch.html

四、将触摸芯片驱动恢复正常状态；

slay devi-tsc2007 devi-tsc2007 tsc2007 -D30 &

注： 显示屏 和 触摸屏之间要尽可能的隔开，避免距离过近形成电容，影响测量精度。
