HICP—重发布路由策略实验（第四次实验）

大家好，欢迎来到IT知识分享网。

一：实验需求

1、使用双点双向重发布
2、所有路由器进行最佳选路
3、存在备份路径，不得出现环路和路由回馈

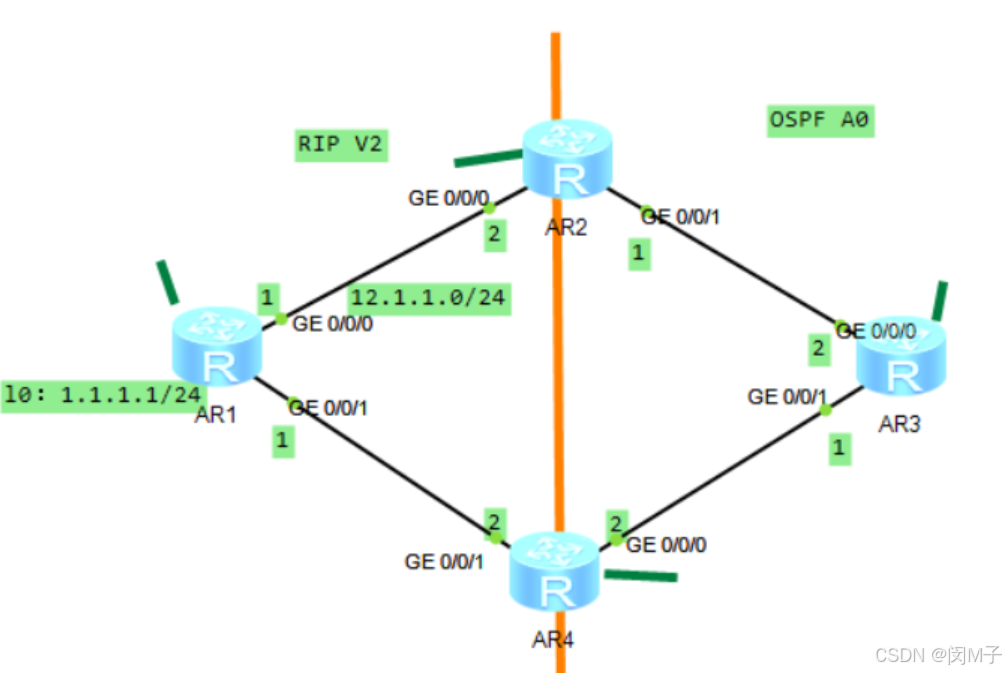

实验拓扑

二：实验分析

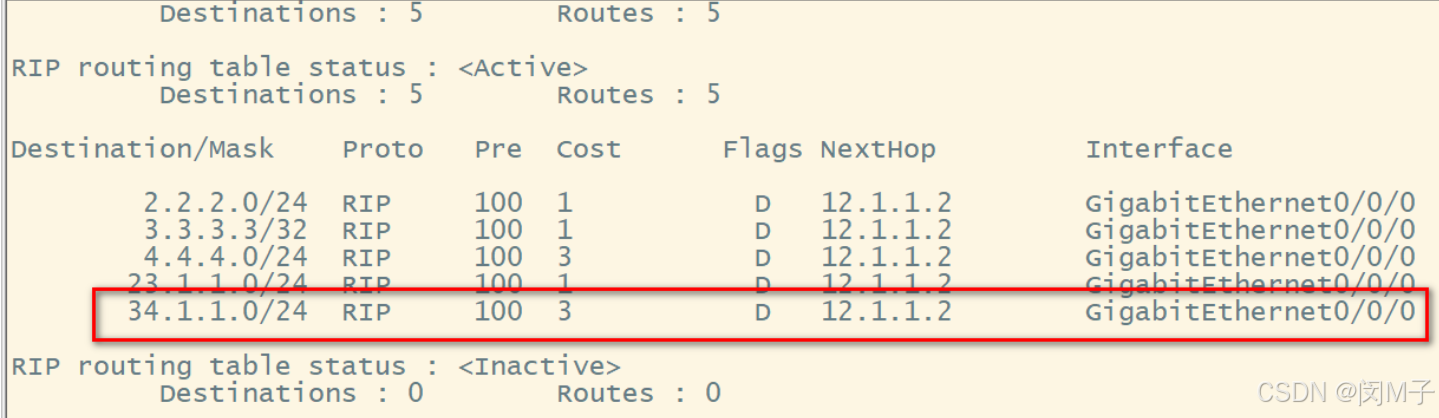

    首先，该拓扑可以看出左边是跑rip协议，r2的环回在rip；右边跑ospf，r4的环回在ospf；想要两边全网可达，这里采用多点双向重发布的方法，在r2、r4路由上配置，配置完成后可以测试两边都能互相访问，但是会出现r1到r4之间存在选路不佳的问题

三：配置

ip地址规划和基本配置：

【r1】
int g0/0/1: 14.1.1.1 24
int g0/0/0: 12.1.1.1 24
int l0: 1.1.1.1 24

【r2】
int g0/0/1: 23.1.1.1 24
int g0/0/0: 12.1.1.2 24
int l0: 2.2.2.2 24

【r3】
int g0/0/1: 34.1.1.1 24
int g0/0/0: 23.1.1.2 24
int l0: 3.3.3.3 24

【r4】
int g0/0/1: 14.1.1.2 24
int g0/0/0: 34.1.1.2 24

修改r4的环回接口网络模式

配置RIP

R1:

rip 1
 version 2
 network 1.0.0.0
 network 12.0.0.0
 network 14.0.0.0

R2:
rip 1
 version 2
 network 12.0.0.0
 network 2.0.0.0

R4:

rip 1
 version 2
 network 14.0.0.0

配置OSPF

R2 :

        ospf 1 router-id 2.2.2.2
        area 0.0.0.0
       network 23.1.1.1 0.0.0.0

R3 :

  ospf 1 router-id 3.3.3.3
  area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 34.1.1.1 0.0.0.0

R4:

 ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.2 0.0.0.0

配置多点双向重发布

R2和R4：

#
ospf 1
 import-route rip
#
rip 1
 import-route ospf 1

rip区域干涉选路，配置最优路径

# 入接口调用
interface GigabitEthernet0/0/0
 rip metricin ip-prefix 4 2
#
interface GigabitEthernet0/0/1
 rip metricin ip-prefix 3 2

# 定义要抓取的流量
ip ip-prefix 4 index 10 permit 4.4.4.0 24
ip ip-prefix 4 index 20 permit 34.1.1.0 24
ip ip-prefix 3 index 10 permit 23.1.1.0 24

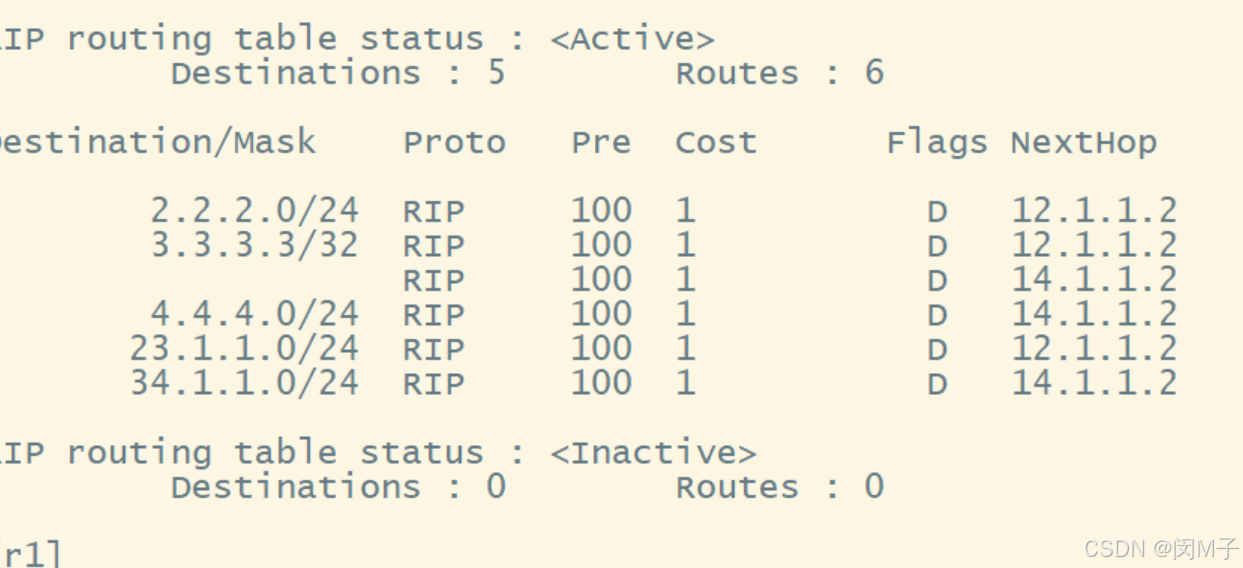

最后选路的效果：

OSPF区域干涉选路，配置最优路径

# 重发布的时候要调用路由策略
ospf 1
 import-route rip 1 route-policy gg


# 修改gg表中node 10节点流量的属性，类型改为了1
route-policy gg permit node 10
 if-match ip-prefix gg
 apply cost-type type-1
#
route-policy gg permit node 20
 if-match ip-prefix gg
 apply cost-type type-1


# 定义空列表，允许其他流量访问
route-policy gg permit node 50

# 定义要抓取的流量
ip ip-prefix gg index 10 permit 2.2.2.0 24
ip ip-prefix gg index 20 permit 12.1.1.0 24

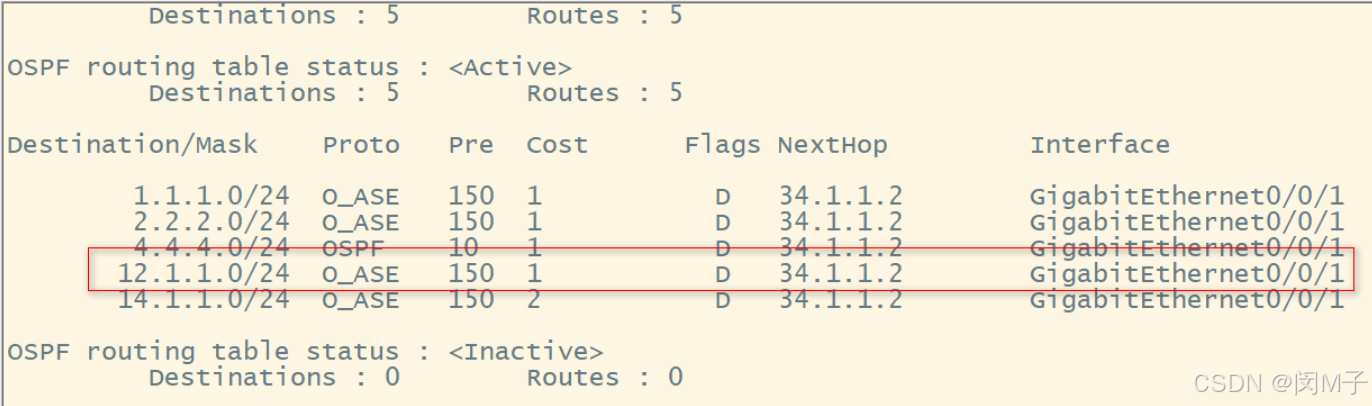

r3到达14网段，我们要在r4上面做路由策略，然后再双向重发布的时候调用路由测试

# 定义要抓取的流量
[r4]ip ip-prefix gg permit 14.1.1.0 24

#对抓取的流量修改属性
[r4]route-policy gg permit node 10
Info: New Sequence of this List.
[r4-route-policy]if-match ip-prefix gg
[r4-route-policy]apply cost-type type-1
[r4-route-policy]q

# 定义空列表，允许让其他流量
[r4]route-policy gg permit node 50
Info: New Sequence of this List.
[r4-route-policy]q

# 重发布的时候调用
[r4]ospf
[r4-ospf-1]import-route rip route-policy gg

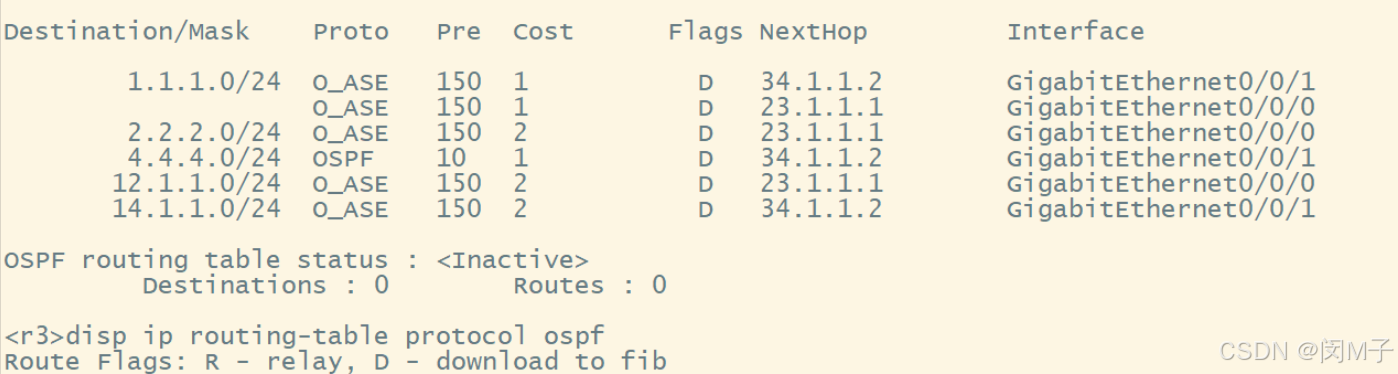

效果如下：

四：测试

r3访问12网段，最优路径是走23网段，关闭r3的g0/0/0口

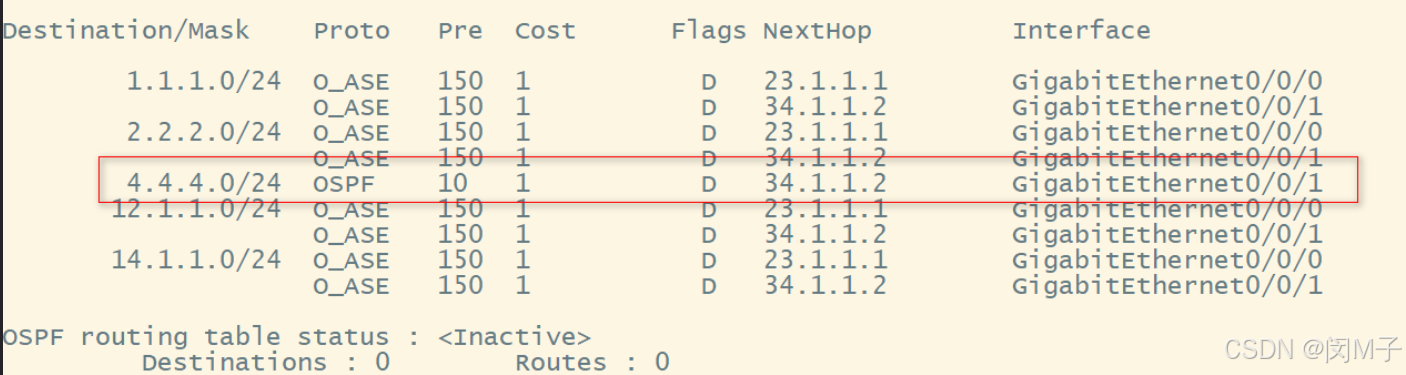

可以看出关掉r3的g0/0/0口之后，他走的是34网段

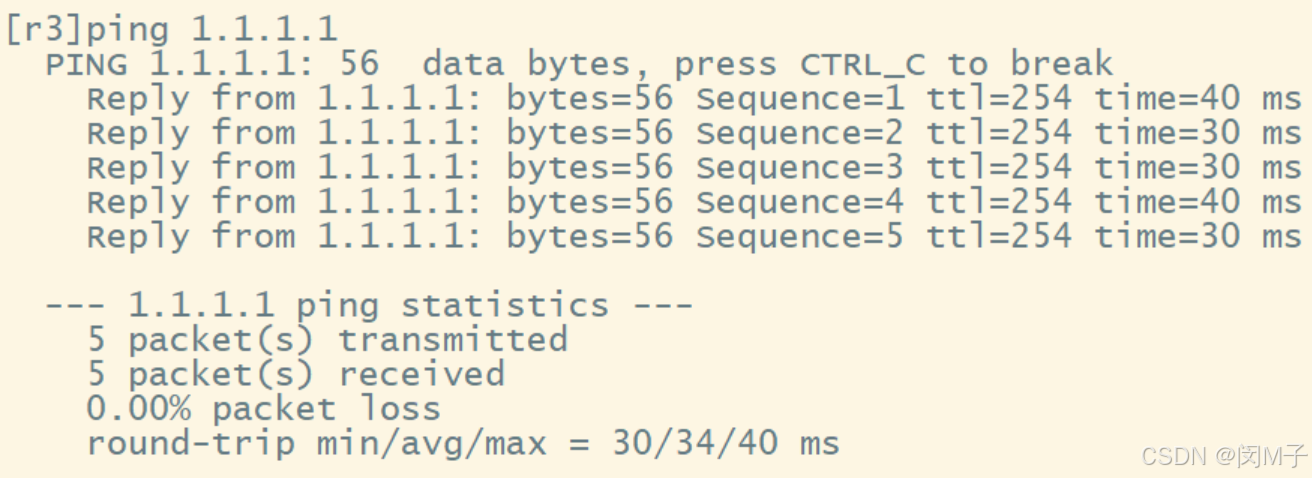

r3再ping一下r1的环回

r1访问34网段，最优路径是走14网段，关闭r1的g0/0/1口

 可以看出关掉r1的g0/0/1口之后，他走的是12网段

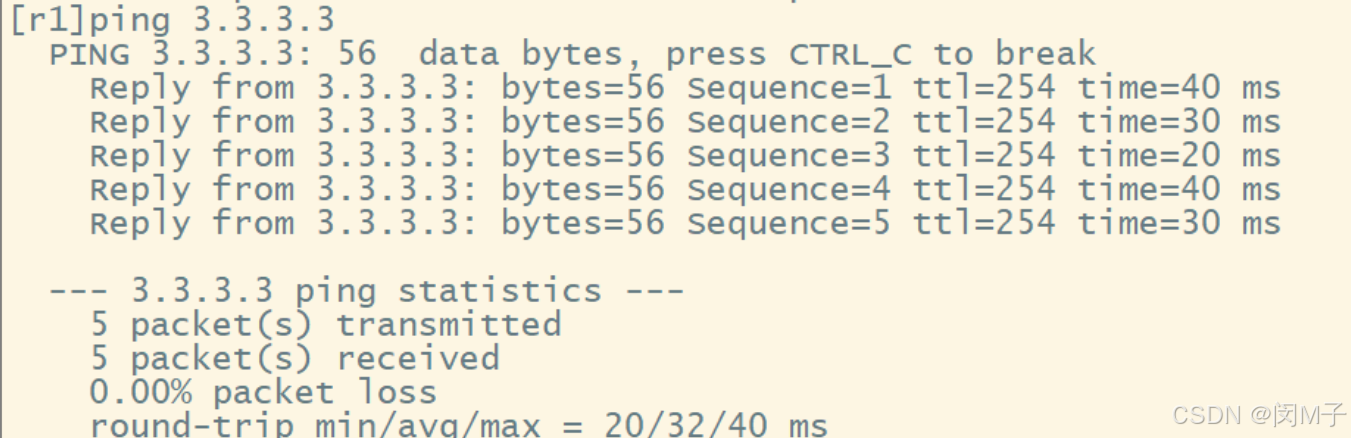

r1再ping一下r3的环回
