几种螺纹的区别

大家好，欢迎来到IT知识分享网。

NPT，PT，G　都是管螺纹

G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推。

G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位， 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度 TR和TM30度）。

普通螺纹：公制螺纹 M；英制W；美制UNC、UNE、UNEF

管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM

风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).

英制螺纹：按照公称尺寸和每英寸牙数制定规格

如1/4″-20 ,3/4″-10, 1″-8 ，1/4″-20表示 公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。

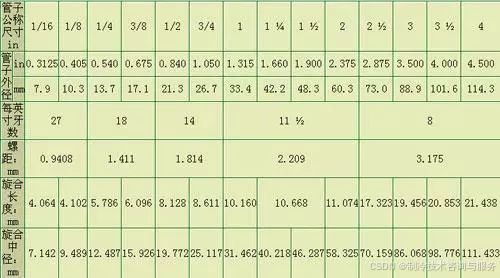

NPT螺纹简要尺寸

NPT美制螺纹

NPT是美国国家标准管螺纹，这种螺纹广泛应用于北美地区的管道系统。NPT螺纹具有密封性好、连接可靠的特点，主要用于输送液体和气体的管道连接。以下是关于NPT美制螺纹的详细介绍。

0
1
NPT特点

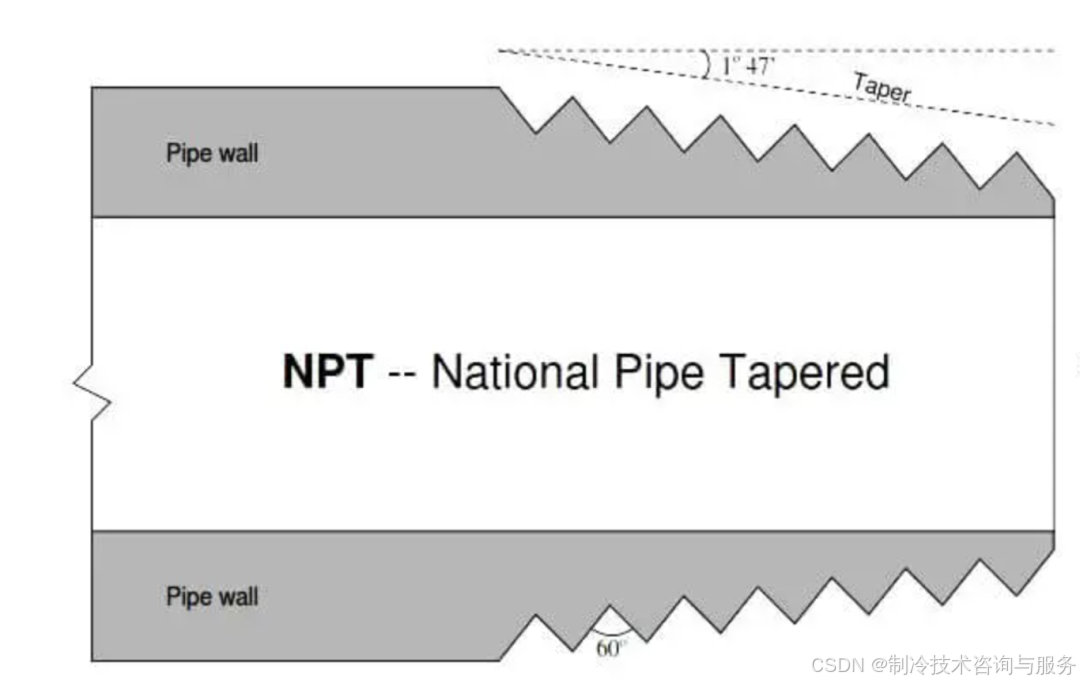

锥度设计：NPT螺纹具有1:16的锥度（即每英寸的直径变化为1/16英寸），这意味着螺纹是锥形的，而不是直线的。锥度设计有助于通过拧紧螺纹达到自密封效果，防止泄漏。

螺距和牙型角：NPT螺纹的牙型角为60度，螺距根据管道直径不同而不同。螺距和牙型角的设计确保了螺纹连接的强度和密封性。

标准规范：NPT螺纹的标准规范由美国国家标准协会（ANSI）和美国机械工程师学会（ASME）制定，常见的标准有ANSI/ASME B1.20.1。0
2
常见类型
NPT：锥形螺纹，广泛用于管道连接，通过螺纹的锥度实现密封。

NPTF：锥形燃料螺纹，与NPT类似，但具有更高的密封性要求，常用于燃油系统和液压系统。

NPS：直管螺纹，与NPT不同，没有锥度，通常用于不需要密封的机械连接。

0
3
应用领域
液体和气体输送：广泛应用于液体和气体的管道连接，如水管、燃气管道和油管等。

锥度设计使其在高压和高温环境下仍能保持良好的密封性能。

工业设备：用于各种工业设备的连接，如阀门、泵、仪表和压力表等。

建筑和基础设施：用于建筑和基础设施中的管道系统，确保管道连接的安全和可靠。

0
4
安装和密封
螺纹密封胶：使用螺纹密封胶或PTFE生料带，可以进一步提高螺纹连接的密封性，防止液体或气体泄漏。

0
1
PT特点

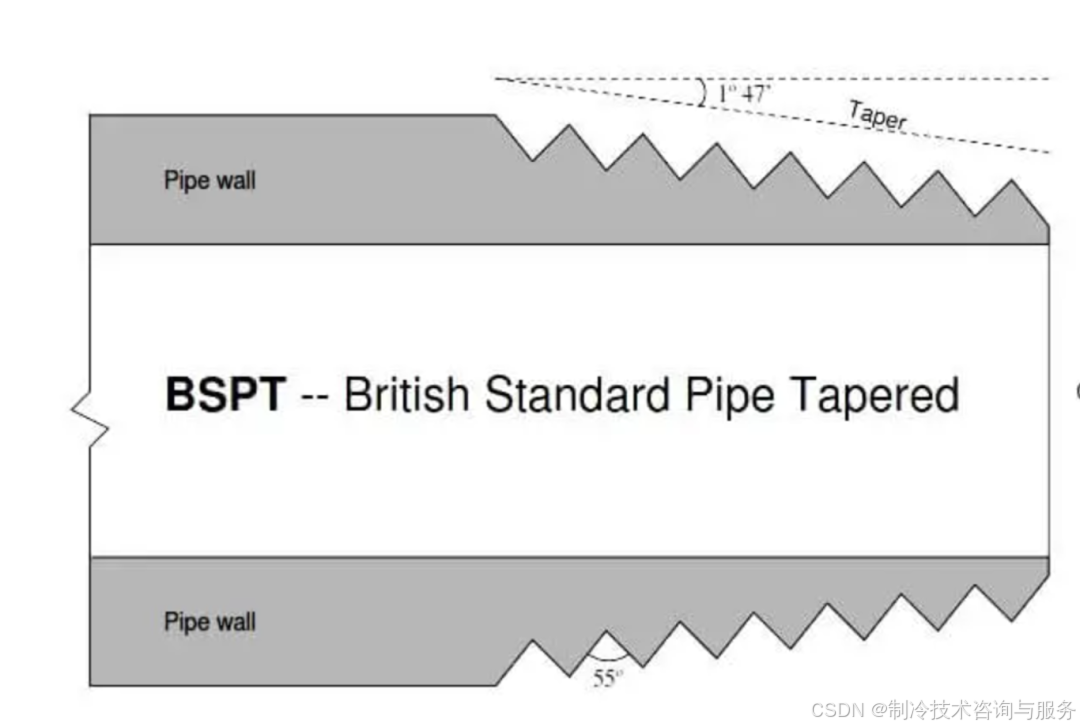

锥度设计：PT螺纹是锥形螺纹，具有1:16的锥度（即每16个螺距的直径变化为1个螺距）。锥度设计可以通过拧紧螺纹实现自密封效果，防止液体或气体泄漏。

螺距和牙型角：PT螺纹的牙型角为55度。螺距根据管道直径不同而不同。

标准规范：PT螺纹的标准由英国标准协会（BSI）制定，常见的标准是 BS 21。
0
2
常见类型
BSPT（British Standard Pipe Taper）：锥形管螺纹，用于需要密封的管道连接。

BSPP（British Standard Pipe Parallel）：直管螺纹，不带锥度，通常用于不需要密封的机械连接，密封通常通过垫圈或O形圈实现。

0
3
应用领域
液体和气体输送：广泛应用于液体和气体的管道连接，如水管、燃气管道和油管等。锥度设计使其在高压和高温环境下仍能保持良好的密封性能。

工业设备：用于各种工业设备的连接，如阀门、泵、仪表和压力表等。

建筑和基础设施：用于建筑和基础设施中的管道系统，确保管道连接的安全和可靠。

0
4
安装和密封
螺纹密封胶：使用螺纹密封胶或PTFE生料带，可以进一步提高螺纹连接的密封性，防止液体或气体泄漏。

G管螺纹，也称为 BSPP（British Standard Pipe Parallel）螺纹，是英国标准直管螺纹的一种。这种螺纹主要用于机械连接和管道连接，特别是那些不需要自密封效果的场合。G螺纹是ISO 228标准中的一种螺纹类型。

0
1
特点
直管螺纹：G螺纹是平行螺纹，没有锥度。由于没有锥度，G螺纹本身不具备密封功能，通常需要使用密封垫圈、O形圈等进行密封。

螺距和牙型角：G螺纹的牙型角为55度。螺距根据管道直径不同而不同。

标准规范：G螺纹的标准由ISO 228-1:2000《螺纹连接和管道连接》中制定。ISO 228标准定义了管螺纹的尺寸、公差和标记方式。

0
2
常见类型
G螺纹（BSPP）：直管螺纹，用于机械连接和液压系统中，通过垫圈或O形圈实现密封。

R螺纹（BSPT）：锥管螺纹，与G螺纹不同，R螺纹具有锥度，适用于需要自密封的管道连接。

0
3
应用领域
机械连接：用于机械设备中的连接，如液压和气动系统。通过密封垫圈或O形圈实现密封，确保连接可靠。

管道连接：在管道系统中，特别是那些需要高压密封的场合，G螺纹常用于连接阀门、接头和其他管道组件。

液压和气动系统：广泛应用于液压和气动系统的连接，利用垫圈或O形圈来实现密封，防止液体或气体泄漏。

0
4
安装和密封
密封垫圈：在连接处使用密封垫圈，以确保直管螺纹的密封性。确保垫圈材料与介质相容，能够耐受工作环境的温度和压力。

O形圈：通过在连接处使用O形圈，可以进一步提高密封效果。O形圈需要适当的预紧力，以确保密封效果，同时避免过度压缩。

拧紧力矩：安装时需要适当的拧紧力矩，确保螺纹紧密配合而不过度拧紧，以免损坏螺纹或导致密封失效。

4

ZG螺纹 是中国标准中的一种管螺纹，通常用于需要良好密封性的管道连接。ZG螺纹在国内外的工业和建筑领域有着广泛的应用。

0
1
特点
锥度设计：ZG螺纹是锥形管螺纹，具有一定的锥度，这有助于通过拧紧螺纹实现自密封效果，防止液体或气体泄漏。

螺距和牙型角：

标准规范：ZG螺纹的标准规范由中国国家标准（GB）制定，主要标准为GB/T 7306.1-2000。

0
2
应用
液体和气体输送：

工业设备：用于各种工业设备的连接，如阀门、泵、仪表和压力表等。

建筑和基础设施：用于建筑和基础设施中的管道系统，确保管道连接的安全和可靠。

0
3
安装和密封
螺纹密封胶：使用螺纹密封胶或PTFE生料带，可以进一步提高螺纹连接的密封性，防止液体或气体泄漏。

拧紧力矩：安装时需要适当的拧紧力矩，确保螺纹紧密配合而不过度拧紧，以免损坏螺纹或导致密封失效。

5

M公制螺纹

M公制螺纹，也称为 ISO公制螺纹，是国际标准化组织（ISO）规定的螺纹类型，广泛应用于机械、建筑和各种工业领域。M公制螺纹采用毫米为单位，是全球最通用的螺纹类型之一。

0
1
特点

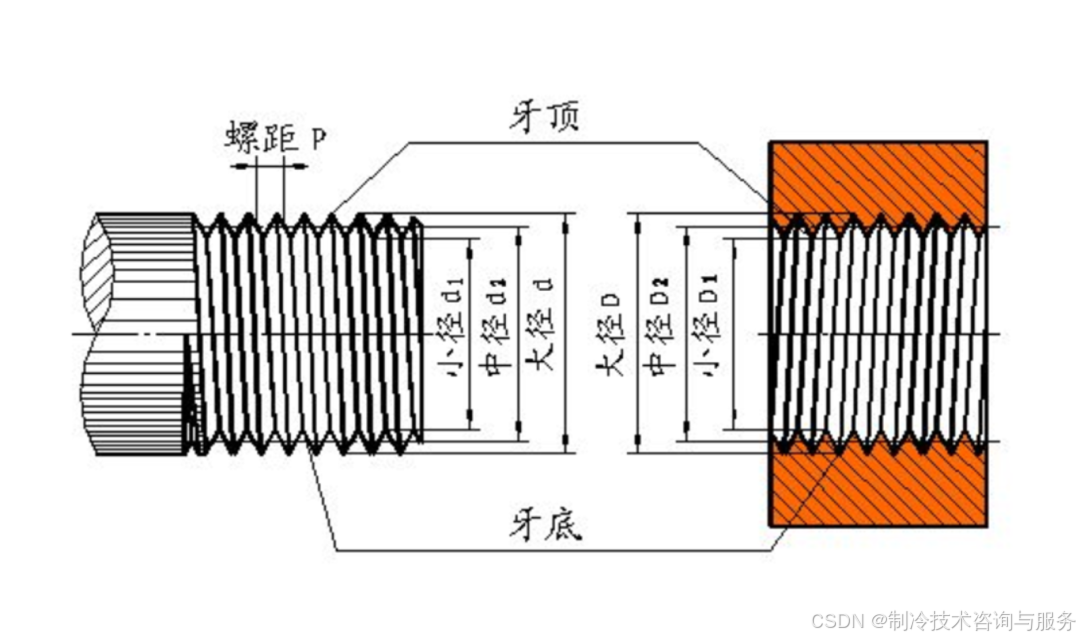

螺距和牙型角

螺距：指相邻两牙之间的轴向距离，根据螺纹直径的不同，螺距也不同。

牙型角：M公制螺纹的牙型角为60度，确保了螺纹的通用性和标准化。

标准规范

M公制螺纹的标准规范由ISO制定，常见的标准是 ISO 68-1 和 ISO 261。

中国采用的国家标准为 GB/T 193-2003 和 GB/T 196-2003，与ISO标准基本一致。

0
2
分类
粗牙螺纹（M）

适用于一般用途，具有较大的螺距和较高的强度。

标记示例：M10，表示公称直径为10毫米的粗牙螺纹。

细牙螺纹（MF）

适用于需要更高连接强度和防松要求的场合，螺距较小。

标记示例：M10x1.0，表示公称直径为10毫米，螺距为1.0毫米的细牙螺纹。

0
3
应用
机械连接：广泛用于各种机械设备和零部件的连接，如螺栓、螺母、螺钉等。

建筑工程：在建筑工程中，用于钢结构的连接和固定，如螺栓连接的钢梁和钢柱。

工业制造：在工业制造中，用于机械加工和装配，如机床、汽车制造和电子设备。

0
3
安装和使用
螺纹配合：M公制螺纹根据不同的配合等级分为不同的公差和配合类型，如常见的6H/6g（内螺纹/外螺纹）配合。

拧紧力矩：安装时需要根据螺纹的直径和材料选择合适的拧紧力矩，以确保连接的强度和稳定性。

防松措施：对于可能受振动影响的螺纹连接，可以使用防松螺母、弹簧垫圈或螺纹锁固剂等防松措施。

依螺纹用途不同可分为：
1、国际公制标准螺纹(International Metric Thread System)：
我国国家标准CNS 采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M 表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M：代号、8：公称直径、1.25：螺距)。
2、美国标准螺纹(American Standard Thread)：
螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。表示法如1/2-10NC。(1/2：外径；10：每寸牙数；NC代号)。
3、统一标准螺纹(Unified Thread)：
由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。
螺纹角亦为60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。表示法如1/2-10UNC。(1/2：外径；10：每寸牙数；UNC代号)
4、V形螺纹(Sharp V Thread)：
顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为60 度。
5、惠式螺纹(Whitworth Thread)：
英国国家标准采用之螺纹。螺纹角为55 度，表示符号为”W”。
适用於滚压法制造。表示法如W1/2-10。(1/2：外径；10：每寸牙数；W代号)。
6、圆螺纹(Knuckle Thread)：
为德国DIN 所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。
7、管用螺纹(Pipe Thread)：
为防止泄漏用的螺纹，经常用於气体或液体之管件连结。螺纹角为55 度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”，其锥度为1：16，即每尺3/4 寸。
8、方螺纹(Square Thread)：
传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆及起重机之螺纹。
9、梯形螺纹(Trapezoidal Thread)：
又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29 度。一般用於车床之导螺杆。表示符号为”Tr”。

10、锯齿形螺纹(Buttress Thread)：
又称斜方螺纹，只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。
11、滚珠螺纹：
为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数控工具机之导螺杆。
