1、定义

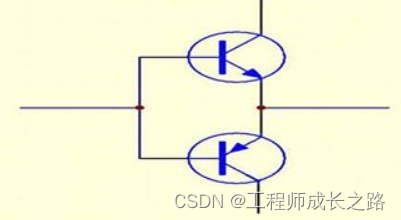

图腾柱是上下都各有一个晶体管，上面的我们称之为NPN，用来连接正电源；下面的PNP则是来连接负电源的。两极接到一起，接输入，上管的和下管的接到一起，接输出。用来匹配电压，或者提高口IO的驱动能力。
2、工作原理分析
图腾柱主要是用来提升电流驱动能力的，那么工作原理也就在于能否迅速的完成门级电荷的充电或者放电。
左边一个输入驱动信号Drv_b（驱动能力很弱）通过一个图腾柱输出电路，从三极管组合而成，上官为PNP型号的三极管，这种类型的三极管集电极能够接变压器实现辅助绕组供电输出端。与R7相连，与芯片共用同一VCC，供电电压为20V，该电路从直流角度看是串联的，两对管共射联接处为输出端，本电路结构类似于乙类推挽功率放大器OCL。
简单来说图腾柱的工作原理的逻辑就是高电平输入，上管导通下管截止输出高电平；低电平输入，下管导通上管截止，输出低电平；当电路逻辑的上下两管均截止时，则输出为高阻态。 这种电路我们在开关电源电路中，通常称之为半桥。
