PX4 BootLoader原理简析

一、引言

看完本文，您会了解PX4 BootLoader中几个重要文件以及作用，掌握PX4 BootLoader的基本功能及原理。

PX4 BootLoader是一个涉及多系列主板的成熟BootLoader，它涉及非常多的文件和库。本节我们将挑选几个比较的重要文件进行介绍。这些文件名称及其简要作用如下：

二、Makefile文件简析

Makefile文件主要用于配置最终固件的编译。

首先，PX系列不同设备所使用的stm32芯片各不相同。而Makefile文件可以帮助我们筛选出使用stm32f1、stm32f3、stm32f4、stm32f7系列的PX设备。这样，我们可以很快的找到目标设备所对应的配置文件和主函数文件。

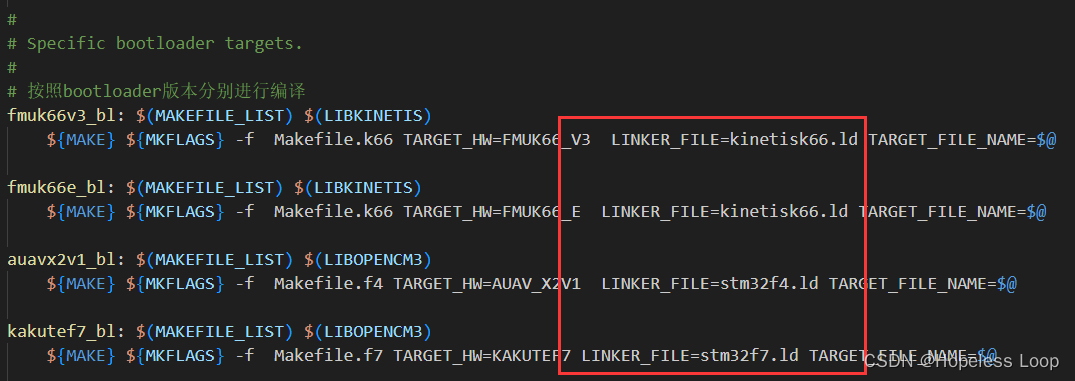

我们可以观察PX系列在编译时所链接的文件名称，即LINKER_FILE所对应的文件名。它揭示了该款设备使用的是什么系列的芯片。

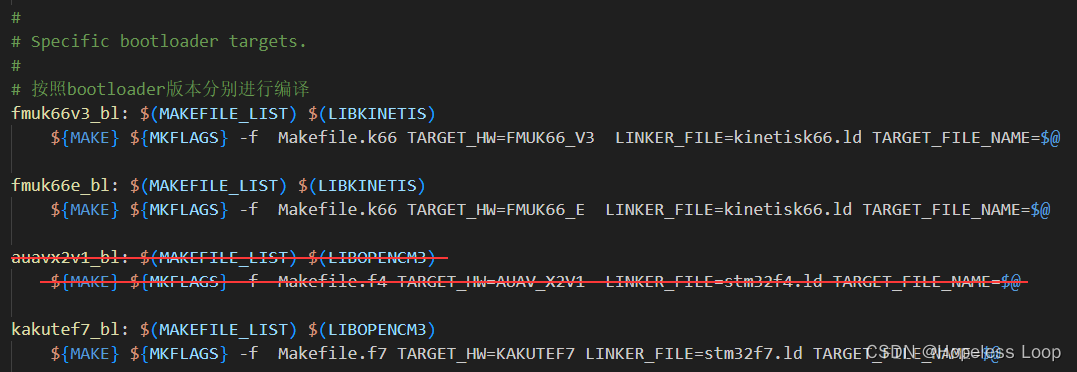

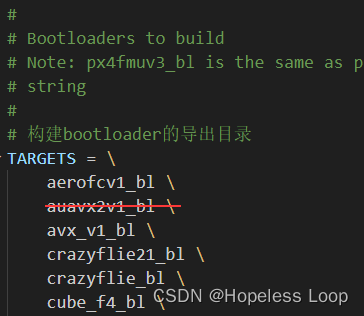

其次，PX4有多种多样的设备。默认情况下，使用make命令会编译所有设备的固件，编译时间较长。因此，我们在确定使用哪个PX系列的设备后，可以通过Makefile文件进行调整。从而只编译该设备的固件，进而缩短编译时间，提高工作效率。具体来说，我们可以删除导出目录的对应设备名称，同时删除该设备的编译命令，即可在编译时取消编译该设备的固件。

三、hw_config.h文件简析

hw_config.h文件主要包含PX系列各类设备的配置信息。我们在Makefile中挑选好目标设备后，可以在这里查看该设备的配置文件。

该文件由上到下可以分为几部分。首先是接口信息和配置信息部分、第二是LED灯部分、第三是USART配置部分、第四是强制启用BootLoader部分、第五是flash相关配置部分。

一般情况下，PX4的开发者们已经对各种系列的设备做了完善的配置，我们并不需要修改hw.config.h配置文件中的内容。但是，如果我们有更高级的需求，就需要我们对照所要部署平台的stm32芯片使用手册来对照相应的芯片信息和管脚信息，从而实现高级的自定义修改。PX4 BootLoader中不同芯片的相关定义文件十分完善，我们可以善用全局搜索功能找到对应系列的定义文件，从而确认我们可以怎么修改。

下面以PX4_PIO_V1设备为例，简要介绍一下配置文件中各个设置的功能。以下为配置信息及其注释：

#elif defined(TARGET_HW_PX4_PIO_V1) || defined(TARGET_HW_PX4_PIO_V2) # define APP_LOAD_ADDRESS 0x0 // 程序固件的烧录地址。 # define APP_SIZE_MAX 0xf000 // 程序固件的最大大小。如果不使用PX的BootLoader烧录程序固件的话可以不修改。 # define BOOTLOADER_DELAY 200 // BootLoader在200毫秒后自行启动。如果想执行BootLoader中的命令，最好修改得大一点。或者在BootLoader中重置该值。 # define BOARD_PIO # define INTERFACE_USB 0 // 使能USB接口，此处为0表示不开启USB端口。 # define INTERFACE_USART 1 // 使能USART接口，此处为1表示开启USART端口。 # define USBDEVICESTRING "" // USB设备描述符，由于不开启USB端口，设备描述符可为空。 # define USBPRODUCTID -1 // USB产品ID，由于不开启USB端口，产品ID为-1。 # define OSC_FREQ 24 // 晶振频率。 # define BOARD_PIN_LED_ACTIVITY GPIO14 // 定义LED灯引脚。 # define BOARD_PIN_LED_BOOTLOADER GPIO15 // 定义LED灯引脚。 # define BOARD_PORT_LEDS GPIOB // 定义LED灯引脚。 # define BOARD_CLOCK_LEDS_REGISTER RCC_APB2ENR // 使能LED灯相关寄存器引脚。 # define BOARD_CLOCK_LEDS RCC_APB2ENR_IOPBEN // 使能LED灯相关IO引脚。 # define BOARD_LED_ON gpio_clear // 重定义开启LED灯。 # define BOARD_LED_OFF gpio_set // 重定义关闭LED灯。 # define BOARD_USART USART2 // 定义USART协议。 # define BOARD_USART_CLOCK_REGISTER RCC_APB1ENR // 使能USART相关寄存器的引脚。 # define BOARD_USART_CLOCK_BIT RCC_APB1ENR_USART2EN // 使能USART2相关比特率的引脚。 # define BOARD_PORT_USART GPIOA // 定义USART引脚。 # define BOARD_PIN_TX GPIO_USART2_TX // 定义USART发送引脚。 # define BOARD_PIN_RX GPIO_USART2_RX // 定义USART接收引脚。 # define BOARD_USART_PIN_CLOCK_REGISTER RCC_APB2ENR  # define BOARD_USART_PIN_CLOCK_BIT RCC_APB2ENR_IOPAEN # define BOARD_FORCE_BL_PIN GPIO5 // 强制进入BootLoader的一些配置。一般不会用到，不做介绍 # define BOARD_FORCE_BL_PORT GPIOB # define BOARD_FORCE_BL_CLOCK_REGISTER RCC_APB2ENR # define BOARD_FORCE_BL_CLOCK_BIT RCC_APB2ENR_IOPBEN # define BOARD_FORCE_BL_PULL GPIO_CNF_INPUT_FLOAT // depend on external pull # define BOARD_FORCE_BL_VALUE BOARD_FORCE_BL_PIN # define BOARD_FLASH_SECTORS 60 // 板载闪存扇区数。 # define BOARD_TYPE 10 // 主板类型标识符。 # define FLASH_SECTOR_SIZE 0x400 // 板载闪存扇区大小。 # define NO_OTP_SN_CHIP 1 // 有无OTP芯片。

同时，hw_config.h文件末尾还有一些所有设备都会使用的公共配置信息。其中最重要就是定义USART所使用的波特率。可以观察到，没有自行定义时波特时默认是。

// 定义USART所使用的波特率 #if defined(OVERRIDE_USART_BAUDRATE) # define USART_BAUDRATE OVERRIDE_USART_BAUDRATE #else # define USART_BAUDRATE  #endif

四、main_f1.c文件简析

main_f1.c是主函数文件，它是stm32f1芯片启动时的主函数。其中，f1代表stm32f1系列。文件夹中还有main_f3.c、main_f4.c、main_f7.c，分别代表stm32f3系列的主函数文件、stm32f4系列的主函数文件和stm32f7系列的主函数文件。

如果我们选择的开发板使用的是stmn32f1系列的芯片，那么开发板在上电后BootLoader程序会从main_f1.c最下面的main函数开始执行。因此，我们将以main_f1.c文件中的main函数为例对main函数做详细介绍。下面是对该函数详细的注释：

int main(void) {
    unsigned timeout = 0; /* 主板初始化函数。主要配置LED灯光、USART通信接口和I2C通信接口相关的时钟、引脚。*/ board_init(); /*判断是否启用BootLoader等待。如果启用，程序会先进入BootLoader，同时计时器启动，等待通过USART通信接口或USB通信接口与用户交互。如果在执行完一条命令后到达等待时间，则会离开BootLoader，开始执行用户程序。一般来说，USART通信接口或USB通信接口两者总有一个有定义。因此BootLoader等待在大多数情况下都是有效的。*/ #if defined(INTERFACE_USART) || defined (INTERFACE_USB) /* XXX sniff for a USART connection to decide whether to wait in the bootloader? */ timeout = BOOTLOADER_DELAY; #endif /* Bootloader不支持stm32f1系列的开发板的I2C接口。因此如果遇到想要启用I2C接口，程序会报错。*/ #ifdef INTERFACE_I2C # error I2C bootloader detection logic not implemented #endif /* if the app left a cookie saying we should wait, then wait */ if (should_wait()) {
    timeout = BOOTLOADER_DELAY; } /* 如果启用了强制等待BootLoader功能并且该引脚也有信号，那么不会再自动离开BootLoader。 */ #ifdef BOARD_FORCE_BL_PIN /* if the force-BL pin state matches the state of the pin, wait in the bootloader forever */ if (BOARD_FORCE_BL_VALUE == gpio_get(BOARD_FORCE_BL_PORT, BOARD_FORCE_BL_PIN)) {
    timeout = 0xffffffff; } #endif /* look for the magic wait-in-bootloader value in backup register zero */ /* if we aren't expected to wait in the bootloader, try to boot immediately */ /* 如果在hw_config.h中定义的BOOTLOADER_DELAY为0，即没有BootLoader等待时间，那么尝试直接跳转到用户程序。跳转成功会直接执行用户程序，跳转失败会进入BootLoader并一直待在里面。 */ if (timeout == 0) {
    /* try to boot immediately */ jump_to_app(); /* if we returned, there is no app; go to the bootloader and stay there */ timeout = 0; } /* 初始化BootLoader需要用到的时钟。如果定义了USB接口，那么输出的时钟为48mhz。反之，输出的时钟为24mhz。 */ /* configure the clock for bootloader activity */ clock_init(); /* 初始化主板上的USART通信接口。 */ /* start the interface */ cinit(BOARD_INTERFACE_CONFIG, USART); /* 我觉得英文注释就够了，对......吧？ */ while (1) {
    /* run the bootloader, possibly coming back after the timeout */ bootloader(timeout); /* look to see if we can boot the app */ jump_to_app(); /* boot failed; stay in the bootloader forever next time */ timeout = 0; } }

五、bl.c文件简析

bl.c是公共函数文件，它包含PX系列各种设备都会使用的公共函数。在之前对main_f1.c文件的分析中我们已经发现，main_f1.c文件中最重要的函数是main()函数，而main()函数中比较最重要的函数又是jump_to_app()函数和bootloader()函数。这两个函数其实就是来自bl.c文件。main_f1.c文件会通过引用bl.h从而使用bl.c文件中的函数。因此，本节主要介绍jump_to_app()函数和bootloader()函数。

（一）jump_to_app()函数简析

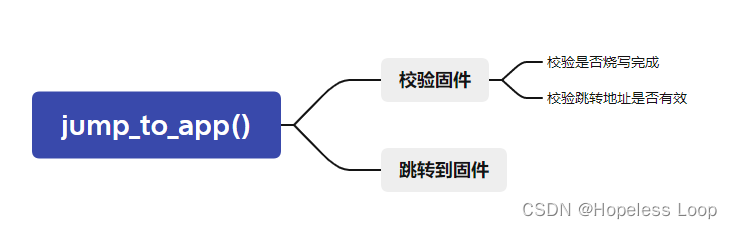

我们首先介绍jump_to_app()函数。该函数的主要作用如下：

从逻辑图中我们可以看到，该函数主要有两个功能：一是校验固件，二是跳转到固件。其中，校验固件是否有效又分为两步：校验固件是否烧写完成和校验固件的跳转地址是否有效。

1.校验固件功能简析

我们先来介绍它是怎么校验固件是否有效的。PX4的BootLoader烧写固件时，会先将除BootLoader外的部分擦写为0xffffffff（处理的最小单位是32位，4个字节）。然后，在烧写固件时，会最后烧写固件前32位的值。因此，如果固件成功完成烧写，那么固件的前32位就不会是0xffffffff。反之，如果固件没有完成烧写，那么固件的前32位就是0xffffffff。jump_to_app()函数也就依此来判断固件是否烧写完成。

2.跳转到固件功能简析

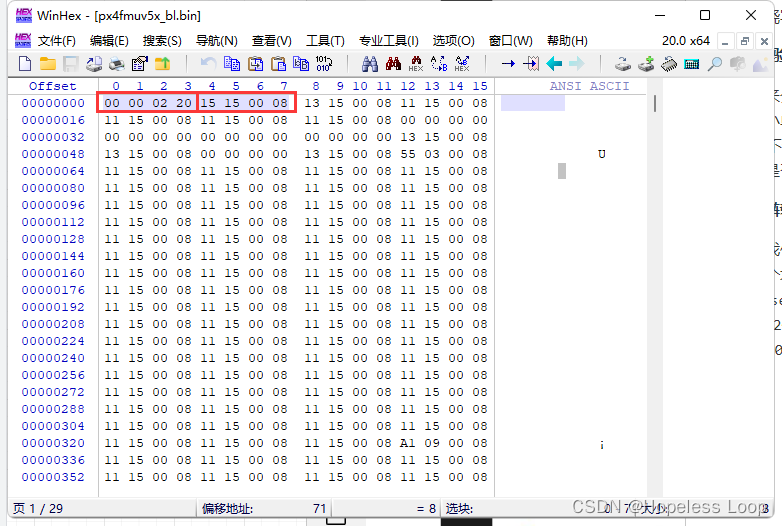

然后，我们来介绍它是怎么校验固件的跳转地址是否有效的。首先我们要明白，APP_LOAD_ADDRESS是固件的烧写地址，即固件烧写时从这个地址开始烧写。但固件开始执行的地址并不是APP_LOAD_ADDRESS，即固件不是从烧写地址开始执行（有data segment和stack segment，汇编知识）。我们约定，数据段的第一个32位，即固件最开始的32位，存放堆栈段地址；数据段的第二个32位，即固件的32位-64位，存放固件执行地址。从下面的例图中我们可以看到，固件的前32位为0x（小端序），即使用的堆栈段地址为0x；固件的32位-64位为0x0，即固件开始执行时的地址为0x0。

因此，jump_to_app()函数会依据固件的跳转地址，即固件的32位-64位判断这个固件是否能成功跳转。只有这个地址在APP_LOAD_ADDRESS（跳转地址不可能跑到固件烧写地址之前）到APP_LOAD_ADDRESS+board_info.fw_size（boar_info.fw_size是hw_config.h中APP_SIZE_MAX，代表固件的最大大小）之间时，该固件才可以成功跳转，即固件有效。

3.函数详细注释

最后是对jump_to_app()函数的详细注释：

void jump_to_app() // 跳转函数 {
    // unsigned int 32位 代表四个字节，即为 int 类型； // 0x 0800 4000 4*8=32位 const uint32_t *app_base = (const uint32_t *)APP_LOAD_ADDRESS; // 0x0 飞控固件的起始地址,定义在hw_config.h中 const uint32_t *vec_base = (const uint32_t *)app_base; /* * We refuse to program the first word of the app until the upload is marked * complete by the host. So if it's not 0xffffffff, we should try booting it. */ //1. 根据飞控固件的烧写约定，检测固件是否有效 // 飞控固件烧写时，我们特意约定最后烧写固件的首地址（飞控固件使用的堆栈首地址）。 //若固件首地址为0xffffffff，表明固件烧写未完成（或固件无效）无法跳转，函数直接返回 */ if (app_base[0] == 0xffffffff) {
    return; } /* 关于安全启动的代码，可以不用理会 */ #ifdef SECURE_BTL_ENABLED ...... #endif /* * The second word of the app is the entrypoint; it must point within the * flash area (or we have a bad flash). */ //飞控固件的第二个32位代表飞控固件的入口地址。 //若此地址未在固件指定的地址范围内，则表示固件有问题无法跳转，函数直接返回 if (app_base[1] < APP_LOAD_ADDRESS) {
    return; } // //烧写内容太大返回 if (app_base[1] >= (APP_LOAD_ADDRESS + board_info.fw_size)) {
    return; } /* 2. 现在飞控固件有效，反向初始化以便把外设控制权交给飞控固件 */ /* just for paranoia's sake */ arch_flash_lock(); /* kill the systick interrupt */ arch_systic_deinit(); /* deinitialise the interface */ cfini(); /* reset the clock */ clock_deinit(); /* deinitialise the board */ board_deinit(); /* 3. 更改向量表地址至飞控固件的向量表 */ /* SCB_VTOR：寄存器，向量表偏移地址，地址0xE000ED08 */ /* APP_LOAD_ADDRESS：飞控固件起始地址。0x0（主控FMU），0x0（IO协处理器） */ // SCB_VTOR = APP_LOAD_ADDRESS; /* switch exception handlers to the application */ arch_setvtor((uint32_t)vec_base); /* extract the stack and entrypoint from the app vector table and go */ ///* 4. 重置堆栈并跳转至飞控固件 */ do_jump(app_base[0], app_base[1]); }

（二）bootloader()函数简析

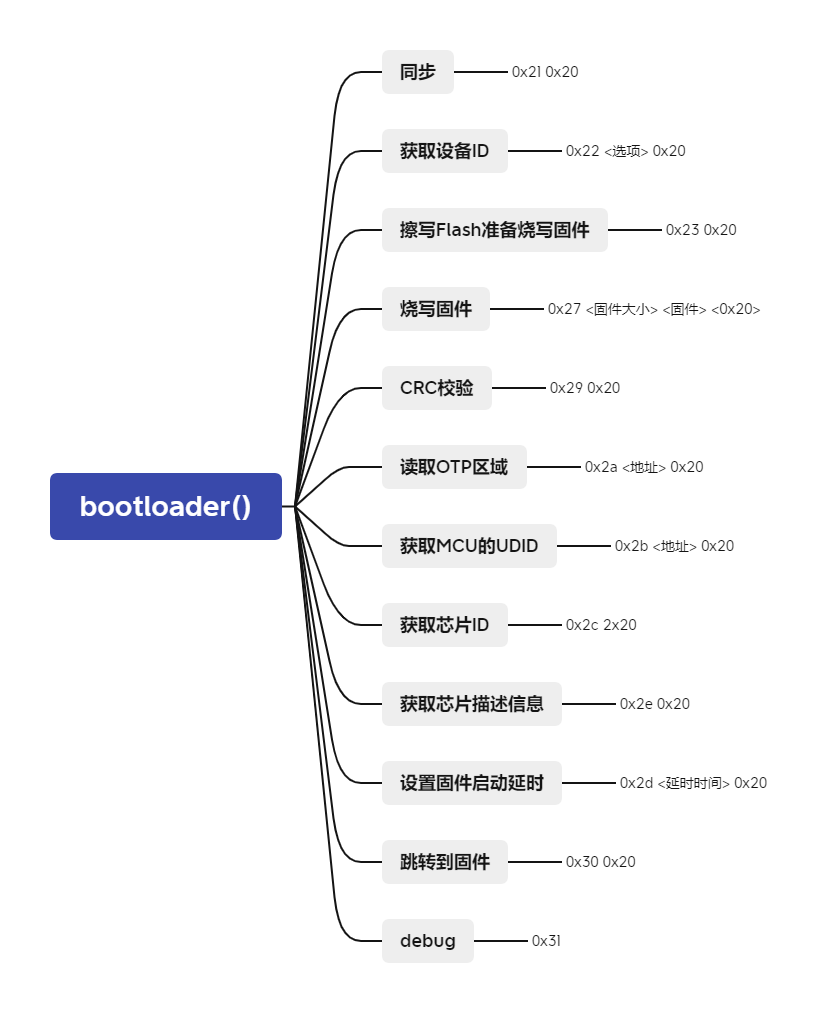

接着，我们介绍bootloader()函数。该函数的主要功能如下：

还记得我们在main_f1.c文件中调用bootloader时传递的timeout参数吗？这里就派上了用场！在刚进入bootloader()函数时，它会启动一个定时器，然后尝试从USART、USB、I2C等通信端口读取数据并执行对应的命令。每次执行完命令后，它都会对比定时器和timeout的值。一旦定时器的值超过了timeout，bootloader()函数就会强制返回。

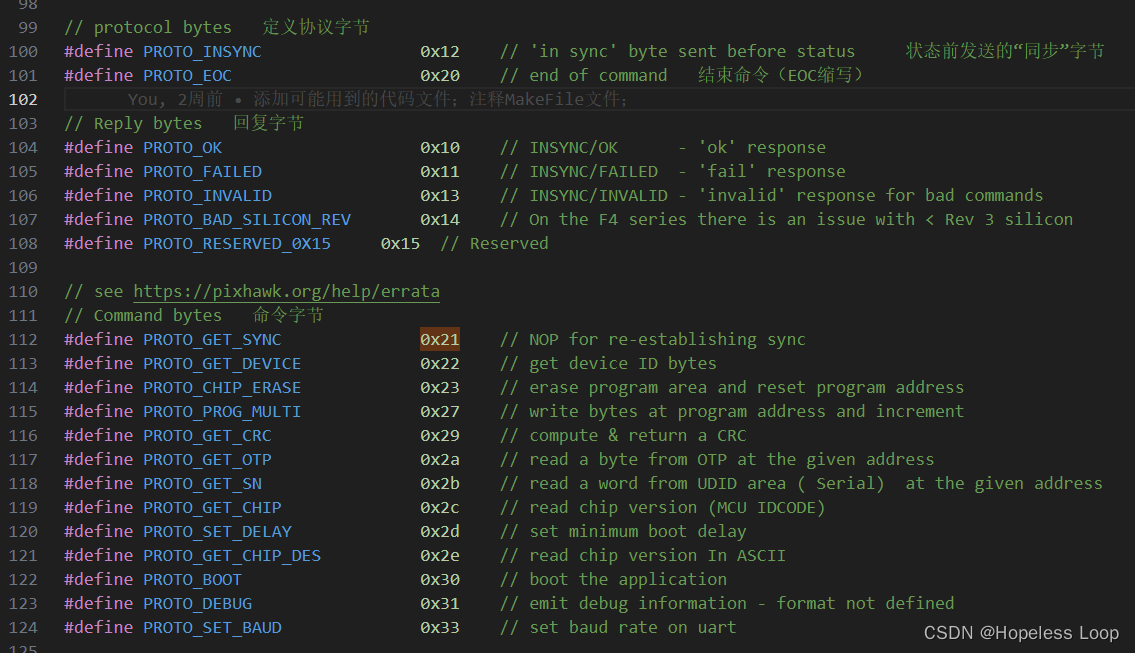

我们与BootLoader交互均采用16进制的字节数据。在bl.c文件头部可以看到这些字节数据所代表的意思。我们向BootLoader发送命令时结尾必须加上0x20，即PROTO_EOC，代表命令输入结束。

下面，我们分别来介绍bootloader()函数的各个功能。

1.同步功能简析

首先是同步功能，其命令为：0x21 0x20。这个功能主要是指定bootload()函数输出数据时所使用的通信端口。在main_f1.c文件的main()函数中，我们已经初始化了很多通信端口（本文中举例的设备型号只初始化了USART端口）。那么，bootloader()是怎么知道我们通信使用的具体是USB端口还是USART端口呢？

当我们通过某一接口连接到主板，进入BootLoader后，BootLoader会监听设备上的所有通信端口。此时，我们可以通过某一端口向BootLoader发送0x21和0x20两个字节的数据（0x21是PROTO_GET_SYNC代表同步命令；0x20是PROTO_EOC，代表结束命令，表示本次数据传送完毕。）。然后，bootloader()函数就会使用我们发送同步命令时所使用的端口与我们进行通信。

因此，我们也可以看出，同步功能是非常重要的。我们在进入BootLoader后一定要先发送0x21和0x20命令，这样我们才能与BootLoader正确的通信。

假如我们在刚进入BootLoader时不发送同步命令，而是直接发送其他命令，那么我们很有可能无法收到BootLoader给我们的响应数据。但是，PX4 BootLoader在设计时已经考虑了这一情况。事实上，我们在刚进入BootLoader后，无论发送的是什么数据，PX4的BootLoader都会记录接收到数据的端口。下一次直接使用该端口与我们进行通信。因此，如果我们不执行同步命令，直接执行其他命令，很有可能会出现第一次执行命令后没有响应，但第二次执行命令及以后成功获取到响应的情况。

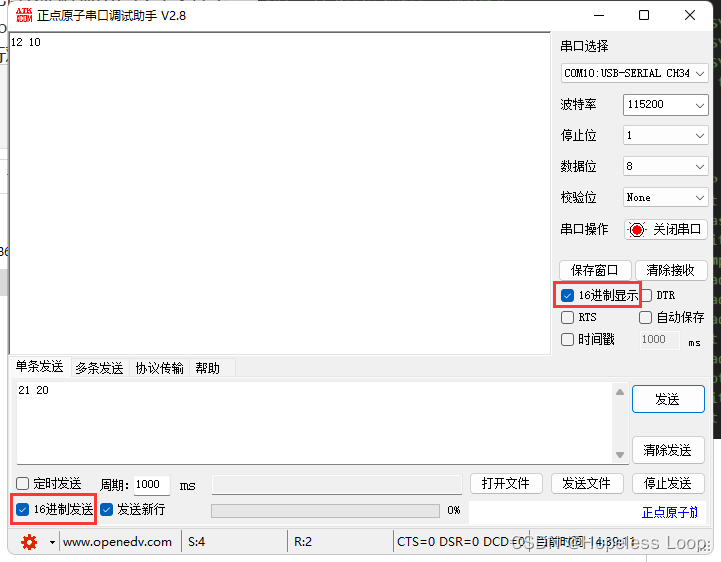

在与BootLoader通信时我们需要勾选上16进制发送和16进制接收。可以观察到，我们向BootLoader发送了0x21和0x20，BootLoader向我们返回了0x12和0x10。结合上面的命令字节对照表，我们可以知道这是PROTO_INSYNC和PROTO_OK，即状态同步字节和“ok”字节。

 // sync // // command: GET_SYNC/EOC // reply: INSYNC/OK // case PROTO_GET_SYNC: // 若为同步命令PROTO_GET_SYNC /* expect EOC */ if (!wait_for_eoc(2)) {
    goto cmd_bad; } SET_BL_FIRST_STATE(STATE_PROTO_GET_SYNC); break;

2.获取设备ID功能简析

第二是获取设备ID功能，其命令为：0x22 <选项> 0x20。通过这个功能，我们可以获取到设备的BootLoader修订号、主板型号、主板修订号、固件最大大小、保留扇区中的内容。具体来说，我们需要先发送0x22表明我们即将要获取设备信息。紧接着，我们需要选择获取什么设备信息。各个选项如下：设备的BootLoader修订号（0x1）、主板型号（0x2）、主板修订号（0x3）、固件最大大小（0x4）、保留扇区中的内容（0x5）。最后，我们需要补上结束命令0x20。

 // get device info // // command: GET_DEVICE/<arg:1>/EOC // BL_REV reply: <revision:4>/INSYNC/EOC // BOARD_ID reply: <board type:4>/INSYNC/EOC // BOARD_REV reply: <board rev:4>/INSYNC/EOC // FW_SIZE reply: <firmware size:4>/INSYNC/EOC // VEC_AREA reply <vectors 7-10:16>/INSYNC/EOC // bad arg reply: INSYNC/INVALID // case PROTO_GET_DEVICE: // 若为获取设备ID命令PROTO_GET_DEVICE 输入命令 0x22 、 继续输入 1 2 3 4 5 /* expect arg then EOC */ arg = cin_wait(1000); // 1个字节 if (arg < 0) {
    goto cmd_bad; } if (!wait_for_eoc(2)) {
    goto cmd_bad; } switch (arg) {
    case PROTO_DEVICE_BL_REV: // 1 // uart_cout(buf, len); cout((uint8_t *)&bl_proto_rev, sizeof(bl_proto_rev)); break; case PROTO_DEVICE_BOARD_ID: cout((uint8_t *)&board_info.board_type, sizeof(board_info.board_type)); break; case PROTO_DEVICE_BOARD_REV: cout((uint8_t *)&board_info.board_rev, sizeof(board_info.board_rev)); break; case PROTO_DEVICE_FW_SIZE: cout((uint8_t *)&board_info.fw_size, sizeof(board_info.fw_size)); break; case PROTO_DEVICE_VEC_AREA: for (unsigned p = 7; p <= 10; p++) {
    uint32_t bytes = flash_func_read_word(p * 4); cout((uint8_t *)&bytes, sizeof(bytes)); } break; default: goto cmd_bad; } SET_BL_STATE(STATE_PROTO_GET_DEVICE); break;

3.擦写Flash准备烧写固件功能简析

第三是擦写Flash准备烧写固件功能，其命令为：0x23 0x20。正如之间校验固件功能简析中所提到的，使用BootLoader烧录固件时，需要先使用擦写Flash命令将固件所在区域重置为0xffffffff。具体来说，该功能会先检查配置文件中是否允许擦写固件区域，然后配置led灯使其常亮，接着解锁固件区域并进行擦写，然后熄灭led灯，通过读取固件区域中的数据和0xffffffff进行对比校验，校验完成后将led灯设置为闪烁。

// erase and prepare for programming // // command: ERASE/EOC // success reply: INSYNC/OK // erase failure: INSYNC/FAILURE // case PROTO_CHIP_ERASE: // 若为擦除flash与准备烧写飞控固件指令PROTO_CHIP_ERASE /* expect EOC */ if (!wait_for_eoc(2)) {
    goto cmd_bad; } #if defined(TARGET_HW_PX4_FMU_V4) || defined(TARGET_HW_UVIFY_CORE) if (check_silicon()) {
    goto bad_silicon; } #endif if ((bl_state & STATE_ALLOWS_ERASE) != STATE_ALLOWS_ERASE) {
    goto cmd_bad; } // clear the bootloader LED while erasing - it stops blinking at random // and that's confusing led_set(LED_ON); // erase all sectors arch_flash_unlock(); for (int i = 0; flash_func_sector_size(i) != 0; i++) {
    flash_func_erase_sector(i); // 擦除flash } // disable the LED while verifying the erase led_set(LED_OFF); // verify the erase for (address = 0; address < board_info.fw_size; address += 4) if (flash_func_read_word(address) != 0xffffffff) {
    goto cmd_fail; } address = 0; SET_BL_STATE(STATE_PROTO_CHIP_ERASE); // resume blinking led_set(LED_BLINK); break;

4.烧写固件功能简析

第四是烧写固件功能，其命令为：0x27 <固件大小> <固件> <0x20>。我们需要先发送烧写固件命令0x27，然后发送固件长度，紧接着发送固件文件，最后以终止命令结束。

具体来说，它首先会检查固件长度是否符合要求，小于0、不为整数、大于最大固件长度均不符合要求。然后，将接收到的固件放入缓冲区（缓冲区默认为256字节，大小可能需要根据自编译的固件大小进行调整，如果使用PX官方固件不存在这个问题）。最后将固件写入闪存，并通过对比读取出的闪存和缓冲区中的数据来进行校验。

正如我们之前在校验固件功能中介绍的，烧写需要先保存固件第一个32位的值，最后再进行写入，为检查固件是否烧写完成提供依据。因此，执行完该功能后，固件实际并没有烧写完毕，固件中第一个32位的值还没有进行烧写。只有在我们执行“跳转到固件”功能后，固件中第一个32位的值才会正常烧写。因此，这个烧写固件的功能实际上是烧写不完全的。

 // program bytes at current address // // command: PROG_MULTI/<len:1>/<data:len>/EOC // success reply: INSYNC/OK // invalid reply: INSYNC/INVALID // readback failure: INSYNC/FAILURE // case PROTO_PROG_MULTI: // program bytes 若为flash烧写命令PROTO_PROG_MULTI // expect count arg = cin_wait(50); // 输入 arg 收到的第一个参数（长度arg） if (arg < 0) {
    goto cmd_bad; } // sanity-check arguments if (arg % 4) {
    // //必须是整数 goto cmd_bad; } // 若当前编写地址（address）+第一个参数（长度arg）超出飞控固件最大范围board_info.fw_size if ((address + arg) > board_info.fw_size) {
    goto cmd_bad; } // 若收到的第一个参数（长度arg）超出缓冲区长度，按照错误命令处理 if ((unsigned int)arg > sizeof(flash_buffer.c)) {
    goto cmd_bad; } // 根据长度arg逐字节接收数据，并存放在缓冲区flash_buffer中；若其中任何1个字节超时1s，按照错误命令处理， // flash_buffer：共同体，代表接收缓冲区（256字节或32字） for (int i = 0; i < arg; i++) {
    c = cin_wait(1000); // 一直输入 if (c < 0) {
    goto cmd_bad; } flash_buffer.c[i] = c; //flash 空间 c[256] } // 接收完有效数据后，若200ms内未接收到命令终止字（PROTO_EOC），按照错误命令处理， if (!wait_for_eoc(200)) {
    goto cmd_bad; } // 若当前编写地址address为0，则将烧写缓冲区flash_buffer首个32位保存在变量first_word中，并将缓冲区首改为0xFFFFFFFF */ if (address == 0) {
    #if defined(TARGET_HW_PX4_FMU_V4) || defined(TARGET_HW_UVIFY_CORE) if (check_silicon()) {
    goto bad_silicon; } #endif // save the first word and don't program it until everything else is done first_word = flash_buffer.w[0]; // replace first word with bits we can overwrite later flash_buffer.w[0] = 0xffffffff; } // 逐字烧写flash地址，若写入与读出不一致，进行命令失败处理，回告结构：（PROTO_INSYNC+PROTO_FAILED） */ arg /= 4; for (int i = 0; i < arg; i++) {
    // program the word flash_func_write_word(address, flash_buffer.w[i]); // do immediate read-back verify // //判断写的和读取的是否一致 if (flash_func_read_word(address) != flash_buffer.w[i]) {
    // 回读验证 goto cmd_fail; } address += 4; } SET_BL_STATE(STATE_PROTO_PROG_MULTI); break;

5.CRC校验功能简析

第五是CRC校验功能，其命令为：0x29 0x20。该功能会计算固件区域的CRC值并返回。

 // fetch CRC of the entire flash area // // command: GET_CRC/EOC // reply: <crc:4>/INSYNC/OK // case PROTO_GET_CRC: // 若为CRC32校验命令PROTO_GET_CRC // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } // compute CRC of the programmed area uint32_t sum = 0; for (unsigned p = 0; p < board_info.fw_size; p += 4) {
    uint32_t bytes; if ((p == 0) && (first_word != 0xffffffff)) {
    bytes = first_word; } else {
    bytes = flash_func_read_word(p); } sum = crc32((uint8_t *)&bytes, sizeof(bytes), sum); } cout_word(sum); SET_BL_STATE(STATE_PROTO_GET_CRC); break;

6.读取OTP区域功能简析

第六是读取OTP区域功能，其命令为：0x2a <地址> 0x20。该功能可以读取OTP指定地址的数据。

 // read a word from the OTP // // command: GET_OTP/<addr:4>/EOC // reply: <value:4>/INSYNC/OK case PROTO_GET_OTP: // 若为读取OTP区域命令PROTO_GET_OTP // expect argument {
    uint32_t index = 0; if (cin_word(&index, 100)) {
    goto cmd_bad; } // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } cout_word(flash_func_read_otp(index)); } break;

7.获取MCU的UDID功能简析

第七是获取MCU的UDID功能，其命令为：0x2b <地址> 0x20。该功能可以获取在指定区域存储的芯片的UDID。芯片UDID所在地址需要用户自己指定。

 // read the SN from the UDID // // command: GET_SN/<addr:4>/EOC // reply: <value:4>/INSYNC/OK case PROTO_GET_SN: // 若为获取MCU的UDID （Unique Device ID，或称为序列号） 0x2b // expect argument {
    uint32_t index = 0; if (cin_word(&index, 100)) {
    goto cmd_bad; } // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } // expect valid indices 0, 4 ...ARCH_SN_MAX_LENGTH-4 if (index % sizeof(uint32_t) != 0 || index > ARCH_SN_MAX_LENGTH - sizeof(uint32_t)) {
    goto cmd_bad; } cout_word(flash_func_read_sn(index)); } SET_BL_STATE(STATE_PROTO_GET_SN); break;

8.获取芯片ID功能简析

第八是获取芯片ID功能，其命令为：0x2c 0x20。该功能可以获取芯片ID并返回。

 // read the chip ID code // // command: GET_CHIP/EOC // reply: <value:4>/INSYNC/OK case PROTO_GET_CHIP: {
    // 若为获取芯片ID和版本信息PROTO_GET_CHIP // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } // //获取芯片独特的ID cout_word(get_mcu_id()); SET_BL_STATE(STATE_PROTO_GET_CHIP); } break;

9.获取芯片描述信息功能简析

第九是获取芯片描述信息，其命令为：0x2e 0x20。该功能可以获取芯片中的描述信息。

 // read the chip description // // command: GET_CHIP_DES/EOC // reply: <value:4>/INSYNC/OK case PROTO_GET_CHIP_DES: {
    // 若为获取芯片描述信息PROTO_GET_CHIP_DES uint8_t buffer[MAX_DES_LENGTH]; unsigned len = MAX_DES_LENGTH; // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } len = get_mcu_desc(len, buffer); cout_word(len); cout(buffer, len); SET_BL_STATE(STATE_PROTO_GET_CHIP_DES); } break;

10.设置固件启动延时功能简析

第十是设置固件启动延时功能，其命令为：0x2d <延时时间> 0x20。该功能可以设定固件启动延时，即之前在hw_config_h中提到过的BOOTLOADER_DELAY。一旦程序进入BootLoader后的时间大于该值，程序就会自动退出BootLoader并尝试启动固件。延时时间最多为255秒。

 case PROTO_SET_DELAY: {
    // 若为设置飞控固件启动延时PROTO_SET_DELAY /* Allow for the bootloader to setup a boot delay signature which tells the board to delay for at least a specified number of seconds on boot. */ int v = cin_wait(100); if (v < 0) {
    goto cmd_bad; } uint8_t boot_delay = v & 0xFF; if (boot_delay > BOOT_DELAY_MAX) {
    goto cmd_bad; } // expect EOC if (!wait_for_eoc(2)) {
    goto cmd_bad; } uint32_t sig1 = flash_func_read_word(BOOT_DELAY_ADDRESS); uint32_t sig2 = flash_func_read_word(BOOT_DELAY_ADDRESS + 4); if (sig1 != BOOT_DELAY_SIGNATURE1 || sig2 != BOOT_DELAY_SIGNATURE2) {
    goto cmd_bad; } uint32_t value = (BOOT_DELAY_SIGNATURE1 & 0xFFFFFF00) | boot_delay; flash_func_write_word(BOOT_DELAY_ADDRESS, value); if (flash_func_read_word(BOOT_DELAY_ADDRESS) != value) {
    goto cmd_fail; } } break;

11.跳转到固件功能简析

第十一是跳转到固件功能，其命令为0x30 0x20。它与固件烧写功能紧密连接。在前面的介绍中我们已经知道，固件烧写功能不会烧写固件的前32位值。而该功能完成的就是固件烧写功能最后的工作，即烧写固件的前32位值并跳转到固件开始执行。

 // finalise programming and boot the system // // command: BOOT/EOC // reply: INSYNC/OK // case PROTO_BOOT: // 若为完成烧写并启动飞控固件PROTO_BOOT // expect EOC if (!wait_for_eoc(1000)) {
    goto cmd_bad; } // 若变量first_word内容有效，烧写飞控固件首字并判断是否烧写成功 if (first_word != 0xffffffff && (bl_state & STATE_ALLOWS_REBOOT) != STATE_ALLOWS_REBOOT) {
    goto cmd_bad; } // program the deferred first word if (first_word != 0xffffffff) {
    flash_func_write_word(0, first_word); if (flash_func_read_word(0) != first_word) {
    goto cmd_fail; } // revert in case the flash was bad... first_word = 0xffffffff; } // send a sync and wait for it to be collected sync_response(); // 运行正常发送PROTO_INSYNC+PROTO_OK delay(100); // 等待100ms，函数返回 // quiesce and jump to the app return;

12.Debug功能简析

最后一个功能是Debug功能，其命令为0x31。事实上该功能是留给用户自定义的。用户可以利用BootLoader中的代码自行编写Debug代码从而实现调试功能。

 case PROTO_DEBUG: // XXX reserved for ad-hoc debugging as required break;
